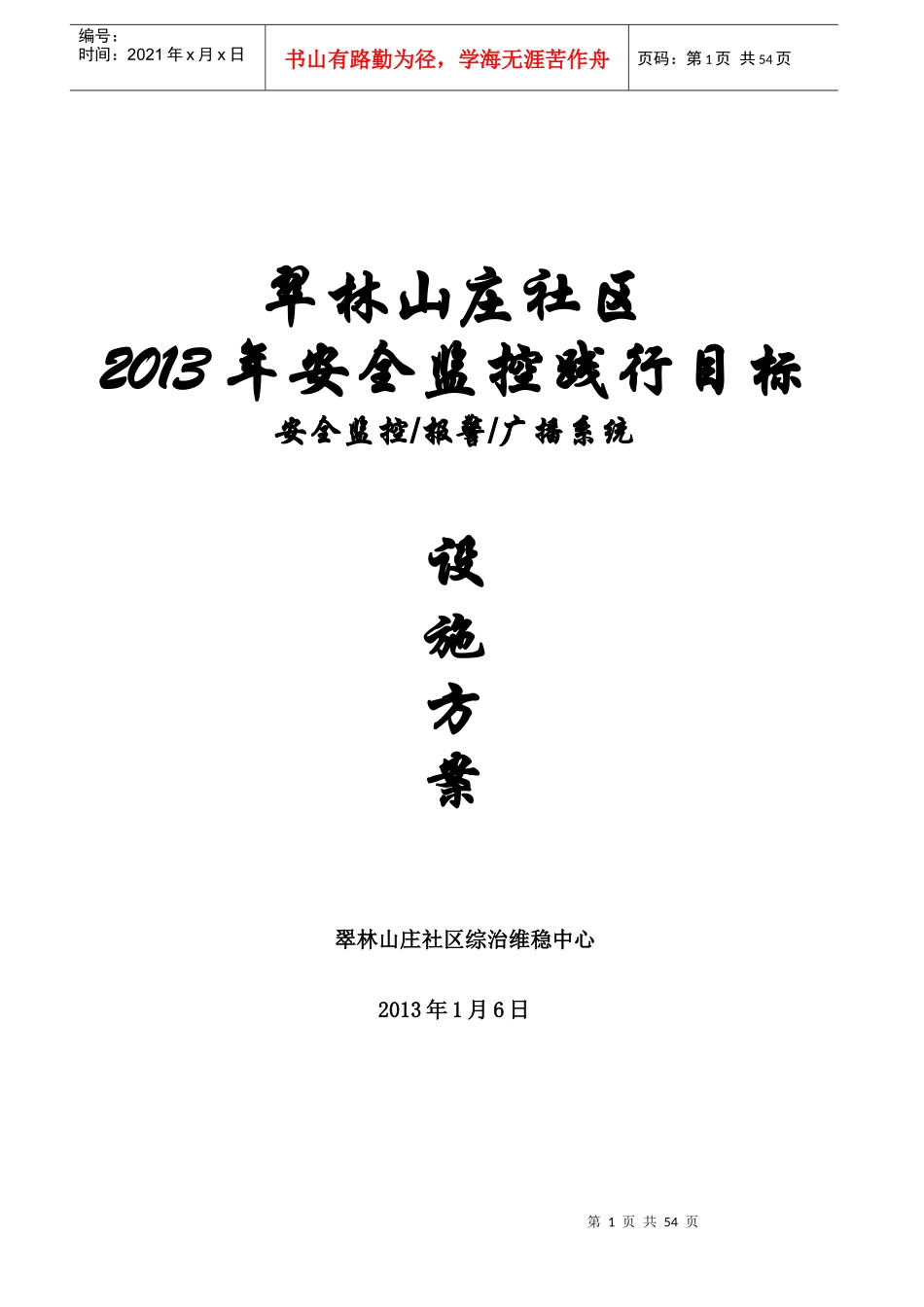

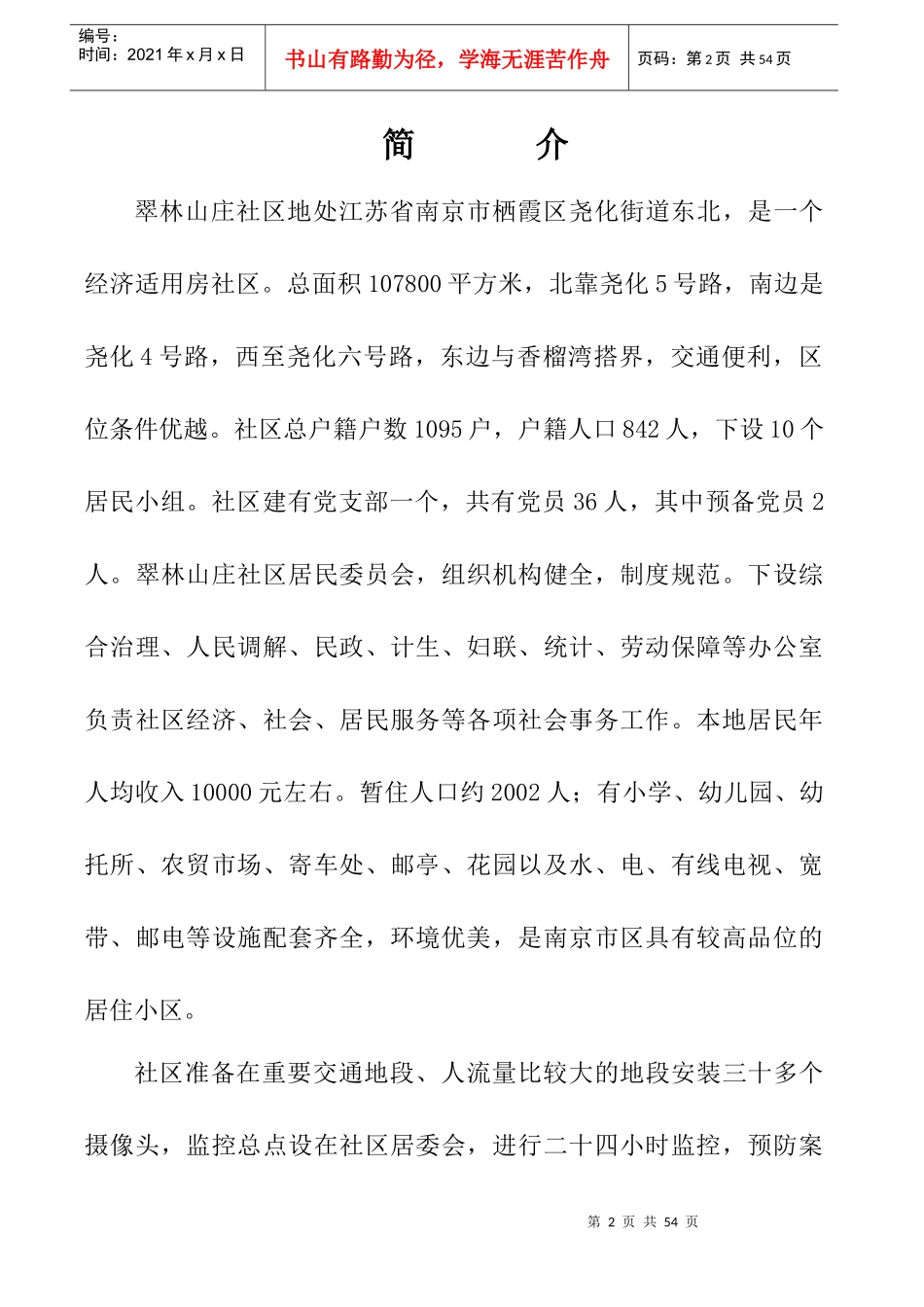

第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共54页翠林山庄社区2013年安全监控践行目标安全监控/报警/广播系统设施方案翠林山庄社区综治维稳中心2013年1月6日第2页共54页第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共54页简介翠林山庄社区地处江苏省南京市栖霞区尧化街道东北，是一个经济适用房社区。总面积107800平方米，北靠尧化5号路，南边是尧化4号路，西至尧化六号路，东边与香榴湾搭界，交通便利，区位条件优越。社区总户籍户数1095户，户籍人口842人，下设10个居民小组。社区建有党支部一个，共有党员36人，其中预备党员2人。翠林山庄社区居民委员会，组织机构健全，制度规范。下设综合治理、人民调解、民政、计生、妇联、统计、劳动保障等办公室负责社区经济、社会、居民服务等各项社会事务工作。本地居民年人均收入10000元左右。暂住人口约2002人；有小学、幼儿园、幼托所、农贸市场、寄车处、邮亭、花园以及水、电、有线电视、宽带、邮电等设施配套齐全，环境优美，是南京市区具有较高品位的居住小区。社区准备在重要交通地段、人流量比较大的地段安装三十多个摄像头，监控总点设在社区居委会，进行二十四小时监控，预防案第3页共54页第2页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共54页件发生。第一章监控新时代系统概述监控新时代系统是基于共缆监控系统的又一套完善的系统，实现了在一根传输线上反传多路监控点的视频信号、音频信号、报警信号，正传摄像机与云台的控制信号、广播用的音频信号，具有在一根传输线上实现监控、报警、广播一体化的优点。该装置可以进行多路监控点的双向传输，适用于可视化电子监控系统与相关的监控系统中，特别适用在监视中发现问题需要报警与广播的系统。第4页共54页第3页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共54页只需通过一根传输线实现多种信号的双向传输、控制，即在控制室内只用一套共缆控制还原器装置，就可以控制和还原多路音视频信号与控制信号，并可以发出音频广播信号。而在每个监控点处也只安装一套新时代终端，进行音视频采集、报警和广播。新时代终端可以是多套，即每个监控点一套，只要每一套的频道不同即可共缆控制还原器只需通过一根传输线缆与多套新时代终端进行连接。由于每一个监控点的信号都是不同的，且只需通过一根传输线进行双向传输、控制，所以每一个监控点的新时代终端及控制室的共缆控制还原器都需要设定唯一的地址，并且所有的控制信号与音视频信号都需要调制与解调。其中控制信号的调制频率为一个固定频率，音视频信号的调制频率按中国电视行业标准进行划分，每一个监控点的调制频道与频率都不同。终端设备采用防水设计，室外安装方便，结构合理。采用了数字技术，将多路的调制信号进行数字解调，处理成多路的不同频道的音视频信号，并达到图像清晰、颜色逼真、声音清第5页共54页第4页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共54页晰的效果，从而为监控系统提供了多种录像方式，如使用普通的录像机进行录像、计算机录像、硬盘录像机进行录像等。由于采用了计算机界面控制程序与装置内的程序控制，使用者可以通过计算机的友好界面对每一路调制信号自行设定需要还原的信号频率及频道，并可以进行任意切换，断电后装置可以保持记忆在下一次开机时自动恢复到上次断电前的状态。本装置的各种接口均为标准接口，便于施工安装和与通用设备连接。第6页共54页第5页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共54页第二章监控新时代系统的功能特点一、共缆监控系统功能共缆传输功能：多路图像信号、控制信号可在同一根线缆中传输。多种录像功能：普通录像机、长延时录像机、硬盘录像机均可连接，灵活运用。智能控制功能：通过硬盘录像软件进行实时监看、控制、回放、录像。数字编码功能：前端可控设备具有唯一地址编码，最大寻址能力为65536个。第7页共54页第6页共54页编号：时间：2021...
