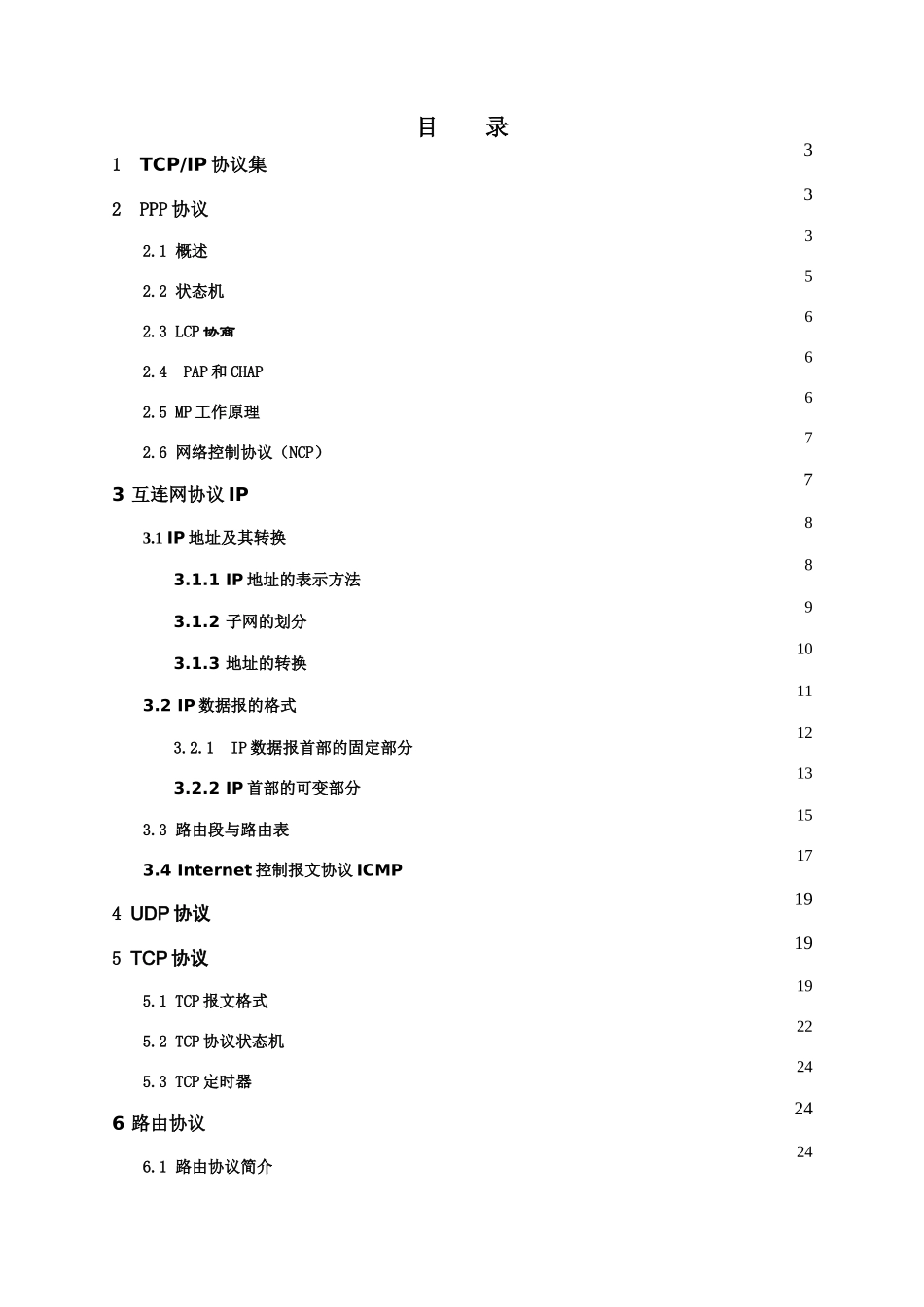

目录1TCP/IP协议集32PPP协议32.1概述32.2状态机52.3LCP协商62.4PAP和CHAP62.5MP工作原理62.6网络控制协议（NCP）73互连网协议IP73.1IP地址及其转换83.1.1IP地址的表示方法83.1.2子网的划分93.1.3地址的转换103.2IP数据报的格式113.2.1IP数据报首部的固定部分123.2.2IP首部的可变部分133.3路由段与路由表153.4Internet控制报文协议ICMP174UDP协议195TCP协议195.1TCP报文格式195.2TCP协议状态机225.3TCP定时器246路由协议246.1路由协议简介246.2RIP协议256.2.1路由表的建立256.2.2距离向量算法256.2.3协议中的特殊处理287简单网管协议（SNMP）297.1SNMP管理模型297.1.1什么是SNMP297.1.2网管站和代理297.2SMI与MIB307.3SNMP协议317.3.1SNMP报文317.3.2SNMP的基本操作317.3.3管理变量的表示327.3.4SNMP的运行过程327.4SNMPMIB编译器的功能348RADIUS协议358.1RADIUS简介358.2RADIUS的工作流程358.3RADIUS报文格式361TCP/IP协议集当前，TCP/IP已经成为网际互连事实上标准，它不同于OSI的七层模型，TCP/IP使用更为简单的五层模型，如图1：ͼ1TCP/IP分层模型TCP/IP五层模型中的下两层构成了子网访问层，它主要为网络设备提供数据通路的作用。TCP/IP对传输子网的支持是很广泛的，从传统的以太网、令牌环网到当今的ATM、SDH、SONET等无所不包，几乎所有可以利用的网络介质都可以支持TCP/IP。由于传输子网的种类繁多，一般TCP/IP教科书大多仅介绍它的高三层的协议如图2所示：ͼ2TCP/IP协议集2PPP协议2.1概述PPP协议是提供在点到点链路上传递、封装网络层数据包的一种数据链路层协议，。PPP定义了一整套的协议包括链路控制协议（LCP）、网络层控制协议（NCP）和验证协议（PAP和CHAP）。PPP由于能够提供验证，易扩充，支持同异步而获得较广泛的应用。PPP协议提供如下功能：w链路控制协议（LCP）wPAP和CHAP验证w多通道绑定（MP）w网络控制协议（NCP）PPP在网络层中的位置ͼ1PPP在网络层中的位置PPP帧是基于高级数据链路控制（HDLC）协议，并对它进行了补充，另外还结合了其它一些协议集（如X.25）的帧格式特点。PPP的帧格式如下图所示：Flag(1)Address(1)Control(1)Protocol(2)Information(n)FCS(2)Flag(1)ͼ1PPP帧格式PPP帧格式中包括开始及结束标志（7EH）；Address（FFH，所有工作站地址）；Control（03H，用于无记号信息）；Protocol（用2个八位组的域指明所使用的高层协议）；Inforamtion（高层协议信息）；FCS（帧校验序列）。其中Protoclo用于指明所承载的高层协议，如0021H表示IP、002BH表示IPX、8021H表示IPCP、C021H表示LCP等。PPP运行过程框图：ͼ1PPP运行过程框图PPP在建立链路之前要协商部分参数，如最大传输单元，魔术数，验证方式等等。PPP主要进行LCP协商（协商是SP或MP，验证方式，最大接收单元），LCP协商过后就到了Establish阶段，开始CHAP或PAP验证，验证成功即进行Network阶段协商（NCP），任何阶段的失败都将导致链路的拆除。PPP所有的协商都是通过状态机(FSM)实现的。2.2状态机PPP协商是靠状态机来实现的，状态机有如下的十个状态：ͼ1PPP状态转换图wInitial初始化状态，此时底层协议还没有激活（active）。wStarting底层协议已经激活，但没有up，或遭遇对端拒绝。wClosed链路关闭。wStopped协议终止。wClosing协议正在关闭（验证没有通过）。wStopping协议正在终止。wReqsent已发配置请求。wAckrcvd已收到对方确认。wAcksent已发确认。wOpened协议协商成功。wDisabled禁用此协议。2.3LCP协商LCP是PPP协商的基础，PPP的数据包格式内容等就是基于LCP协商的。由LCP交换的数据包有：ConfigurerequestConfigureAcknowledgeConfigurenotacknowledgeConfigurerejectTerminaterequestTerminateacknowledgeCoderejectProtocolrejectEchorequestEchoreplyDiscardrequestLCP协商的内容：MaximumReceiveUnitAuthenticationProtocolQualityProtocolMagicnumberProtocolfieldcompressionAddressandcontrolfieldcompression2.4PAP和CHAPPAP为两次握手验证，口令为明文。PAP验证过程如下：发送用户名同口令到验证方，验证方查看是否有此用户，口令是否正确，然后发送相应的...
