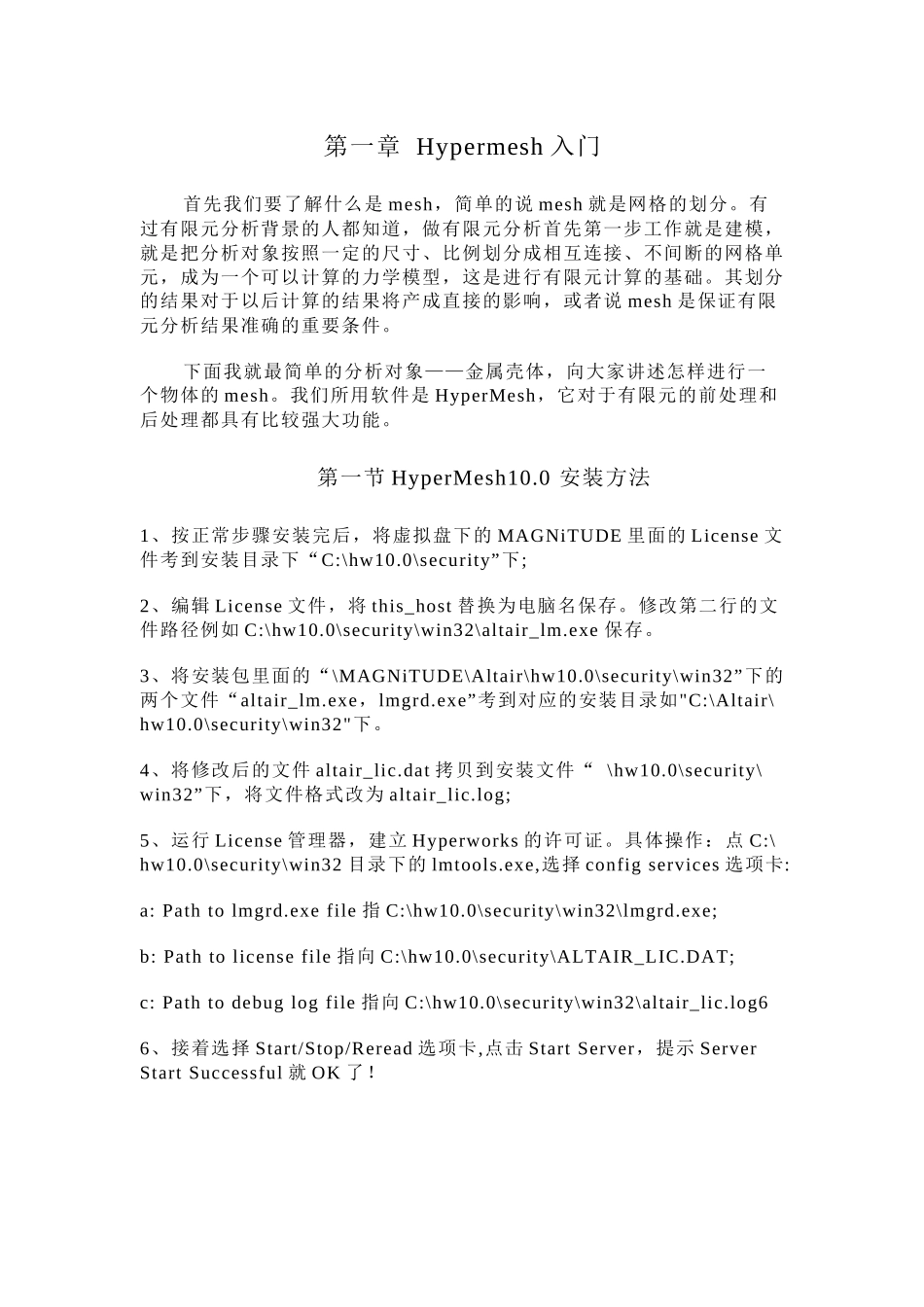

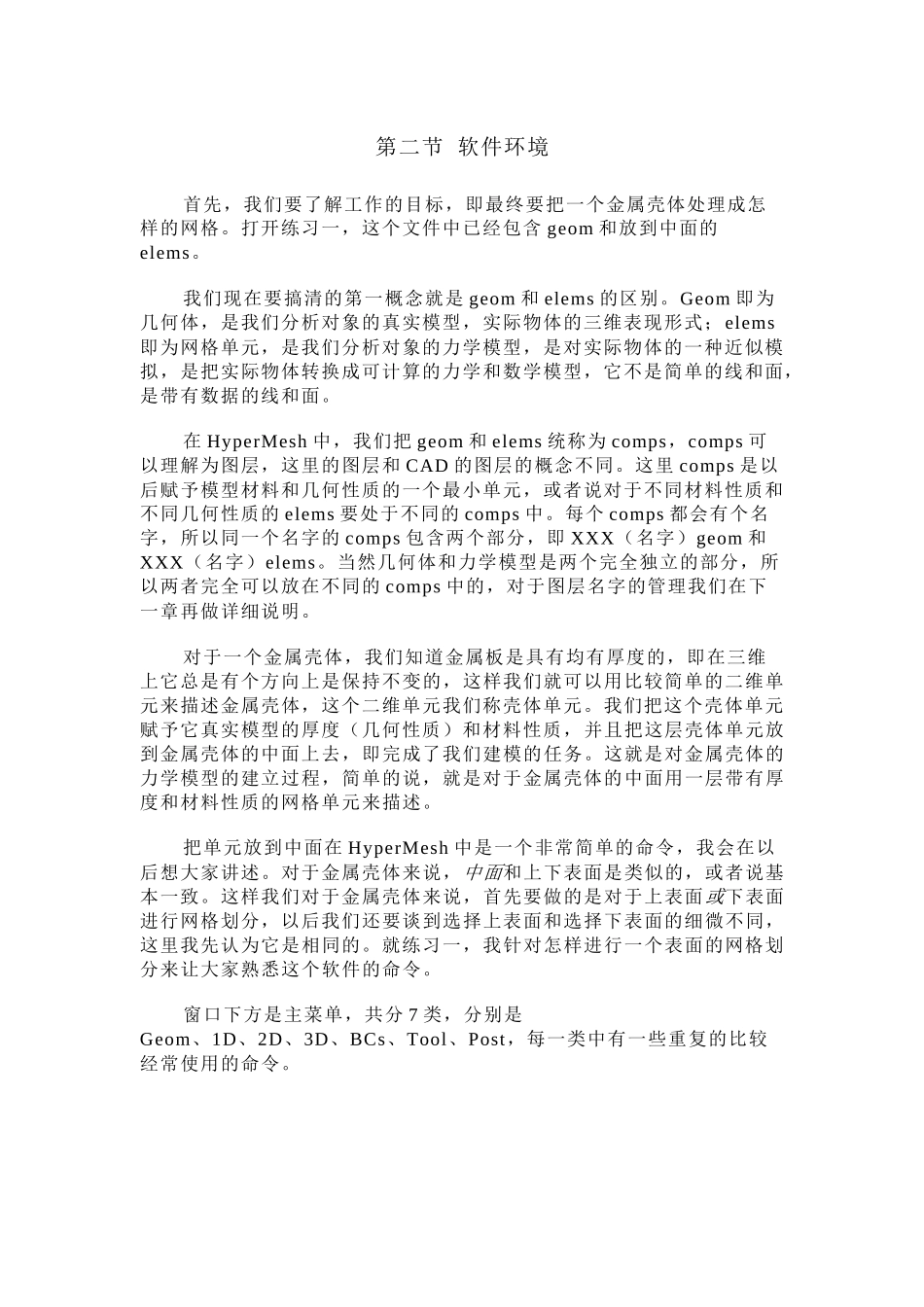

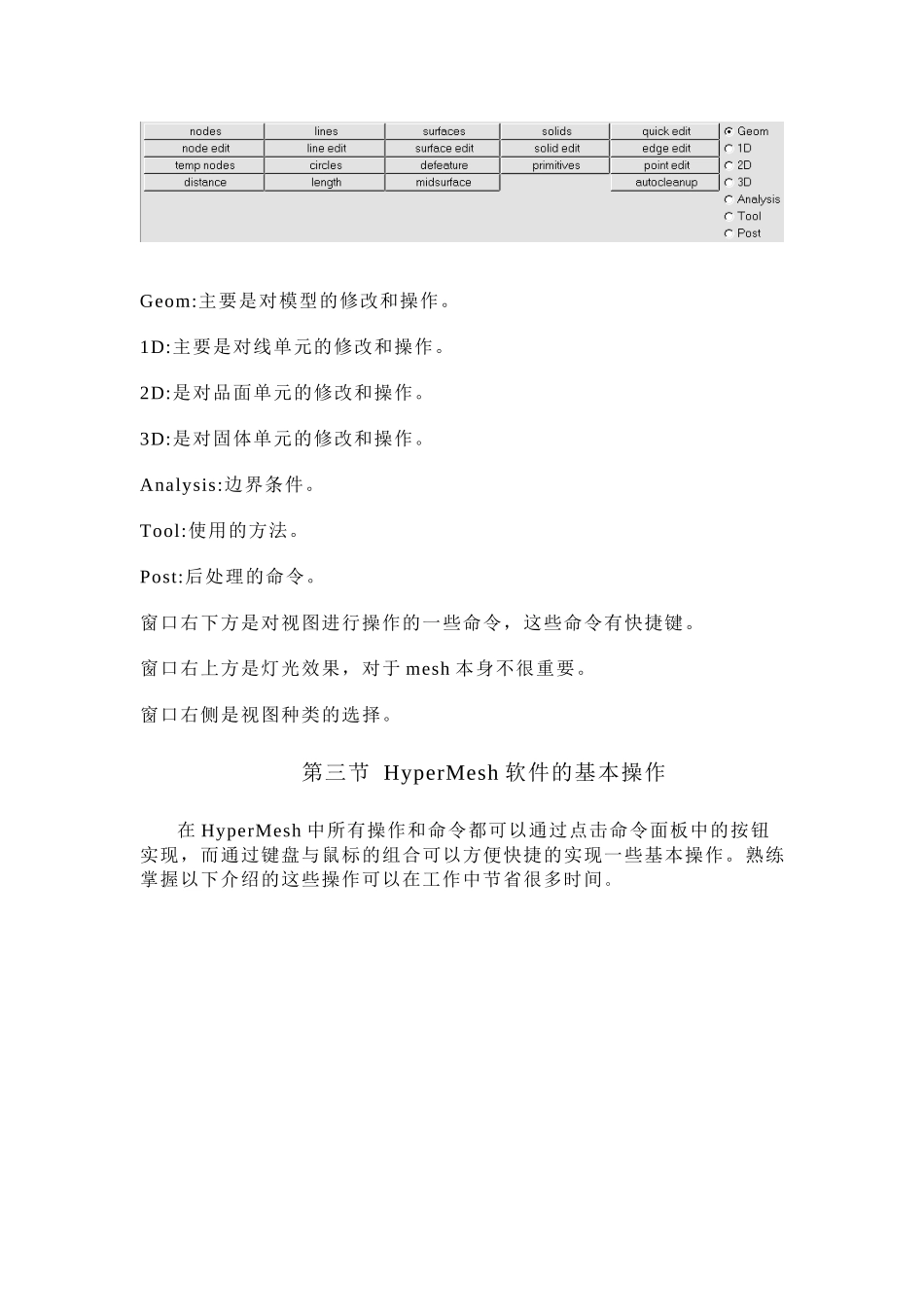

第一章Hypermesh入门首先我们要了解什么是mesh，简单的说mesh就是网格的划分。有过有限元分析背景的人都知道，做有限元分析首先第一步工作就是建模，就是把分析对象按照一定的尺寸、比例划分成相互连接、不间断的网格单元，成为一个可以计算的力学模型，这是进行有限元计算的基础。其划分的结果对于以后计算的结果将产成直接的影响，或者说mesh是保证有限元分析结果准确的重要条件。下面我就最简单的分析对象——金属壳体，向大家讲述怎样进行一个物体的mesh。我们所用软件是HyperMesh，它对于有限元的前处理和后处理都具有比较强大功能。第一节HyperMesh10.0安装方法1、按正常步骤安装完后，将虚拟盘下的MAGNiTUDE里面的License文件考到安装目录下“C:\hw10.0\security”下;2、编辑License文件，将this_host替换为电脑名保存。修改第二行的文件路径例如C:\hw10.0\security\win32\altair_lm.exe保存。3、将安装包里面的“\MAGNiTUDE\Altair\hw10.0\security\win32”下的两个文件“altair_lm.exe，lmgrd.exe”考到对应的安装目录如"C:\Altair\hw10.0\security\win32"下。4、将修改后的文件altair_lic.dat拷贝到安装文件“\hw10.0\security\win32”下，将文件格式改为altair_lic.log;5、运行License管理器，建立Hyperworks的许可证。具体操作：点C:\hw10.0\security\win32目录下的lmtools.exe,选择configservices选项卡:a:Pathtolmgrd.exefile指C:\hw10.0\security\win32\lmgrd.exe;b:Pathtolicensefile指向C:\hw10.0\security\ALTAIR_LIC.DAT;c:Pathtodebuglogfile指向C:\hw10.0\security\win32\altair_lic.log66、接着选择Start/Stop/Reread选项卡,点击StartServer，提示ServerStartSuccessful就OK了！第二节软件环境首先，我们要了解工作的目标，即最终要把一个金属壳体处理成怎样的网格。打开练习一，这个文件中已经包含geom和放到中面的elems。我们现在要搞清的第一概念就是geom和elems的区别。Geom即为几何体，是我们分析对象的真实模型，实际物体的三维表现形式；elems即为网格单元，是我们分析对象的力学模型，是对实际物体的一种近似模拟，是把实际物体转换成可计算的力学和数学模型，它不是简单的线和面，是带有数据的线和面。在HyperMesh中，我们把geom和elems统称为comps，comps可以理解为图层，这里的图层和CAD的图层的概念不同。这里comps是以后赋予模型材料和几何性质的一个最小单元，或者说对于不同材料性质和不同几何性质的elems要处于不同的comps中。每个comps都会有个名字，所以同一个名字的comps包含两个部分，即XXX（名字）geom和XXX（名字）elems。当然几何体和力学模型是两个完全独立的部分，所以两者完全可以放在不同的comps中的，对于图层名字的管理我们在下一章再做详细说明。对于一个金属壳体，我们知道金属板是具有均有厚度的，即在三维上它总是有个方向上是保持不变的，这样我们就可以用比较简单的二维单元来描述金属壳体，这个二维单元我们称壳体单元。我们把这个壳体单元赋予它真实模型的厚度（几何性质）和材料性质，并且把这层壳体单元放到金属壳体的中面上去，即完成了我们建模的任务。这就是对金属壳体的力学模型的建立过程，简单的说，就是对于金属壳体的中面用一层带有厚度和材料性质的网格单元来描述。把单元放到中面在HyperMesh中是一个非常简单的命令，我会在以后想大家讲述。对于金属壳体来说，中面和上下表面是类似的，或者说基本一致。这样我们对于金属壳体来说，首先要做的是对于上表面或下表面进行网格划分，以后我们还要谈到选择上表面和选择下表面的细微不同，这里我先认为它是相同的。就练习一，我针对怎样进行一个表面的网格划分来让大家熟悉这个软件的命令。窗口下方是主菜单，共分7类，分别是Geom、1D、2D、3D、BCs、Tool、Post，每一类中有一些重复的比较经常使用的命令。Geom:主要是对模型的修改和操作。1D:主要是对线单元的修改和操作。2D:是对品面单元的修改和操作。3D:是对固体单元的修改和操作。Analysis:边界条件。Tool:使用的方法。Post:后处理的命令。窗口右下方是对视图进行操作的一些命令，这些命令有快捷键。窗口右...
