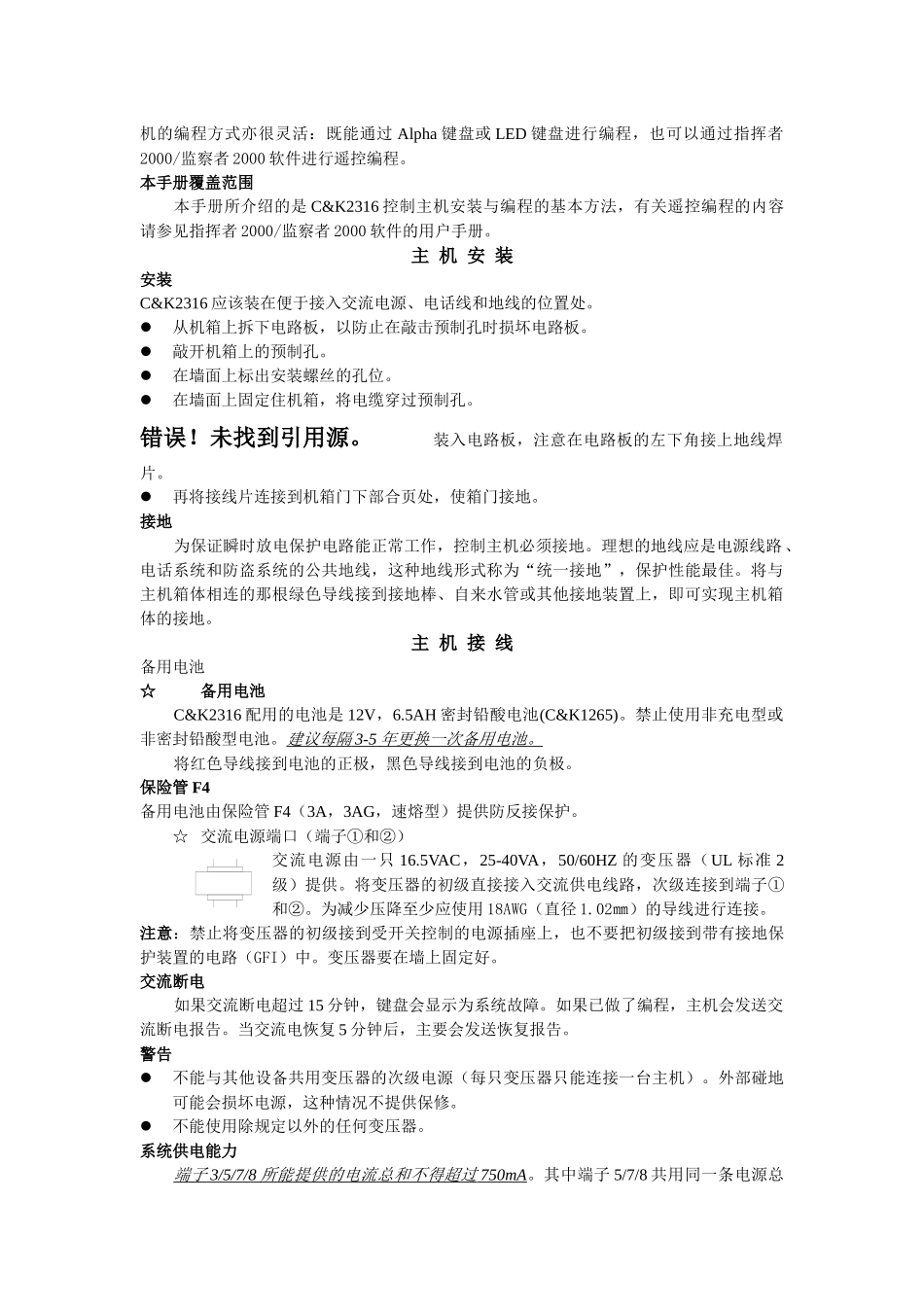

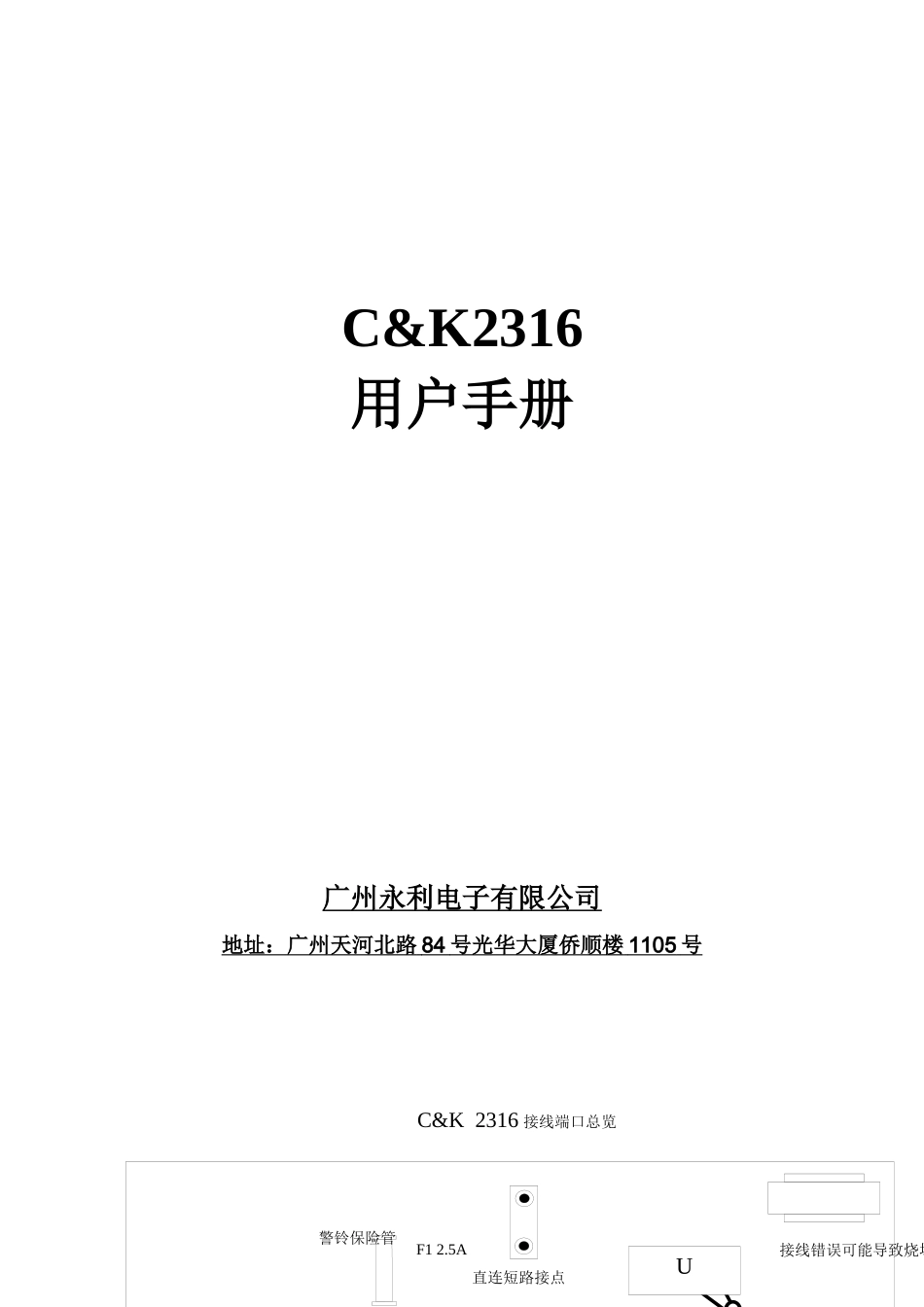

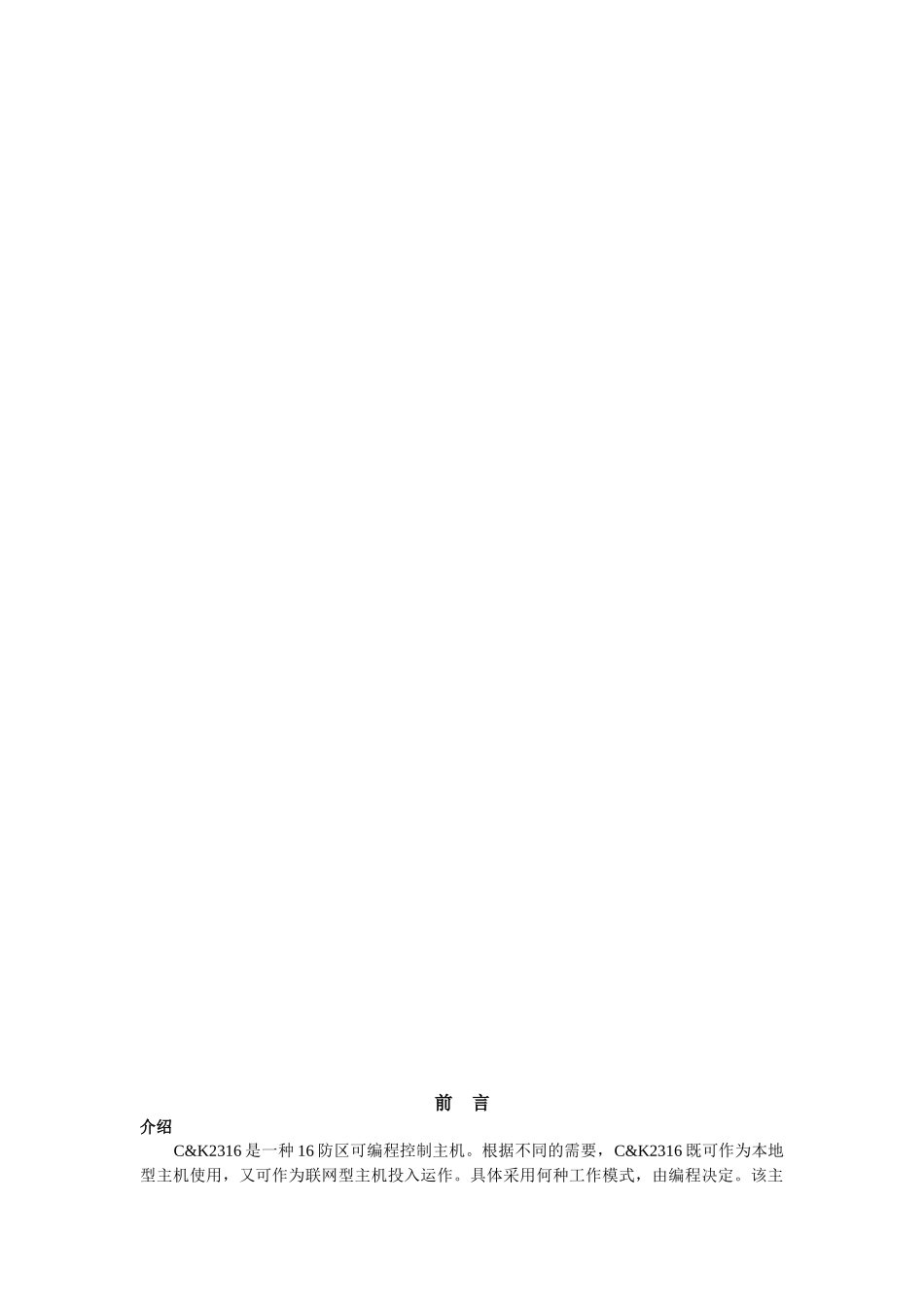

直连短路接点F12.5A警铃保险管U接线错误可能导致烧坏电路C&K2316接线端口总览C&K2316用户手册广州永利电子有限公司地址：广州天河北路84号光华大厦侨顺楼1105号前言介绍C&K2316是一种16防区可编程控制主机。根据不同的需要，C&K2316既可作为本地型主机使用，又可作为联网型主机投入运作。具体采用何种工作模式，由编程决定。该主机的编程方式亦很灵活：既能通过Alpha键盘或LED键盘进行编程，也可以通过指挥者2000/监察者2000软件进行遥控编程。本手册覆盖范围本手册所介绍的是C&K2316控制主机安装与编程的基本方法，有关遥控编程的内容请参见指挥者2000/监察者2000软件的用户手册。主机安装安装C&K2316应该装在便于接入交流电源、电话线和地线的位置处。从机箱上拆下电路板，以防止在敲击预制孔时损坏电路板。敲开机箱上的预制孔。在墙面上标出安装螺丝的孔位。在墙面上固定住机箱，将电缆穿过预制孔。错误！未找到引用源。装入电路板，注意在电路板的左下角接上地线焊片。再将接线片连接到机箱门下部合页处，使箱门接地。接地为保证瞬时放电保护电路能正常工作，控制主机必须接地。理想的地线应是电源线路、电话系统和防盗系统的公共地线，这种地线形式称为“统一接地”，保护性能最佳。将与主机箱体相连的那根绿色导线接到接地棒、自来水管或其他接地装置上，即可实现主机箱体的接地。主机接线备用电池☆备用电池C&K2316配用的电池是12V，6.5AH密封铅酸电池(C&K1265)。禁止使用非充电型或非密封铅酸型电池。建议每隔3-5年更换一次备用电池。将红色导线接到电池的正极，黑色导线接到电池的负极。保险管F4备用电池由保险管F4（3A，3AG，速熔型）提供防反接保护。☆交流电源端口（端子①和②）交流电源由一只16.5VAC，25-40VA，50/60HZ的变压器（UL标准2级）提供。将变压器的初级直接接入交流供电线路，次级连接到端子①和②。为减少压降至少应使用18AWG（直径1.02㎜）的导线进行连接。注意：禁止将变压器的初级接到受开关控制的电源插座上，也不要把初级接到带有接地保护装置的电路（GFI）中。变压器要在墙上固定好。交流断电如果交流断电超过15分钟，键盘会显示为系统故障。如果已做了编程，主机会发送交流断电报告。当交流电恢复5分钟后，主要会发送恢复报告。警告不能与其他设备共用变压器的次级电源（每只变压器只能连接一台主机）。外部碰地可能会损坏电源，这种情况不提供保修。不能使用除规定以外的任何变压器。系统供电能力端子3/5/7/8所能提供的电流总和不得超过750mA。其中端子5/7/8共用同一条电源总Z1CZ2101112Z3CZ4131415Z13CZ14282930Z15CZ16313233NO2.2KEOLNC线。☆警铃端口（端子③和④）端子③可提供的驱动能力为0.75A/10.5-13.5VDC，端子④为负极。端子③输出的电压类型（稳定、脉冲、线性调频脉冲）以及持续时间可通过编程来设定。保险管F1端子③由保险管F1（3AG，2.5A，速熔型）提供保护。注意：如果保险管烧断，要断开交流和直流电源，排除短路或过载故障，换上新的保险管后再接通电源。不得使用大于规定容量的保险管。电磁干扰警号或警铃的振鸣可能会产生电磁干扰（EMI）。虽然电磁干扰不会损害2316主机，但可能导致传输和拨号错误。为了抑制电磁干扰，请在警号或警铃的接线端子上并接一只0.01微法/100V的电容器。注意：该电容器不应该在控制主机一侧（端子③、④上），而应装在电磁干扰源一侧（警号或警铃上）。☆辅助电源输出端口（端子⑤、⑥、⑦）端子⑤（SW/AUX）和端子⑦（UNSW/AUX）提供+10～12.5VDC电源输出。端子⑥为SW/AUX和UNSW/AUX这两路电源输出的公共端（负极）。端子⑤（SW/AUX）提供可重置的电源输出，用于连接需要通过断电才能复位的设备，譬如玻璃破碎探测器和烟感探测器（从键盘输入命令：[*][6][2][#]即可重置该路电源，促使相应的设备复位）；端子⑦（UNSW/AUX）提供不可重置的电源输出（指不允许通过键盘命令重置该路电源），用于连接可自行复位的设备，譬如双鉴或红外探测器等。保险管F2端子⑤（SW/AUX）和端子⑦（UNSW/AUX）由保险管F2（3AG，0.75A，速熔型）提供保护。☆键盘（端子⑥、⑧、⑨）端子⑧（接红线）提供+...
