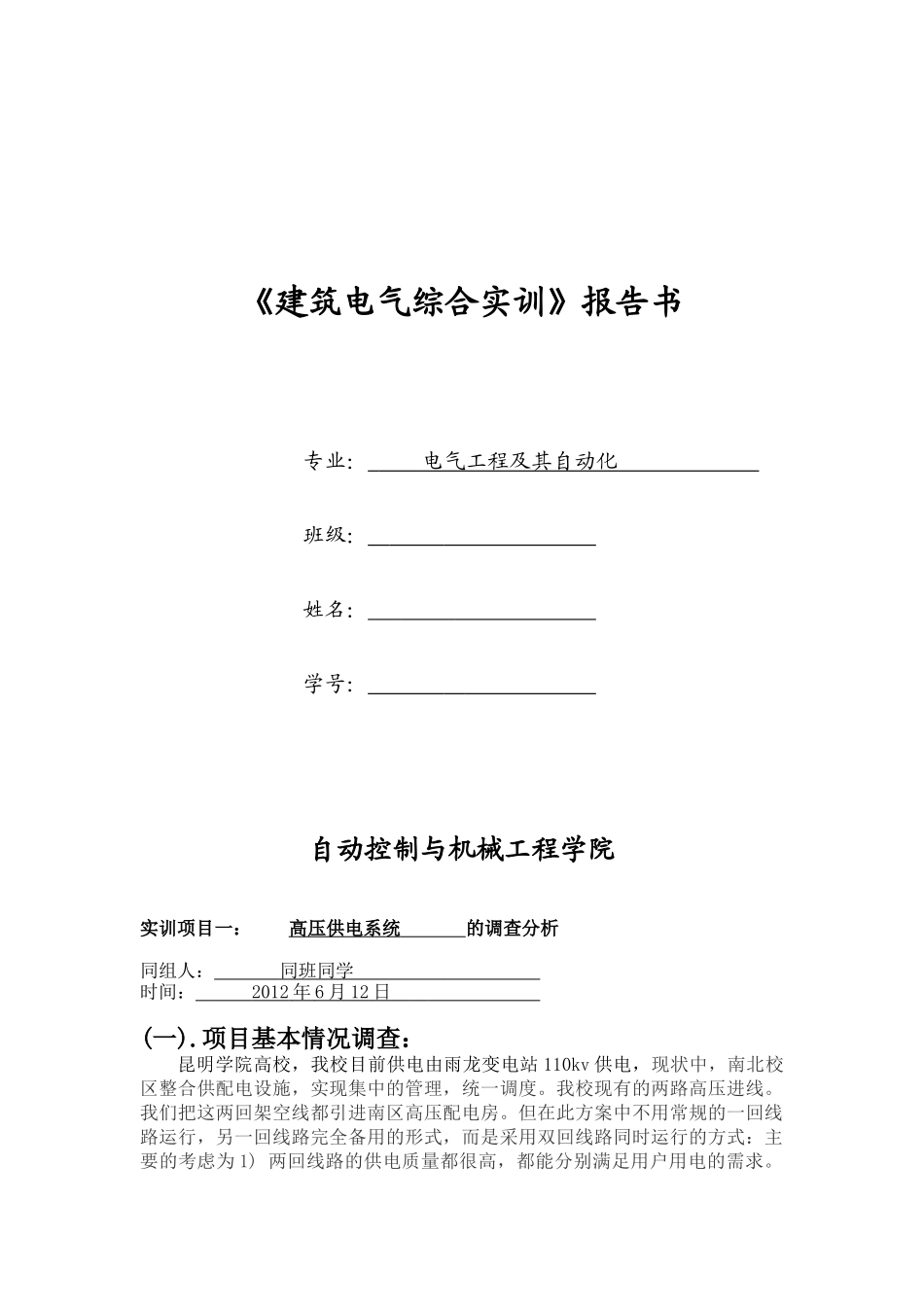

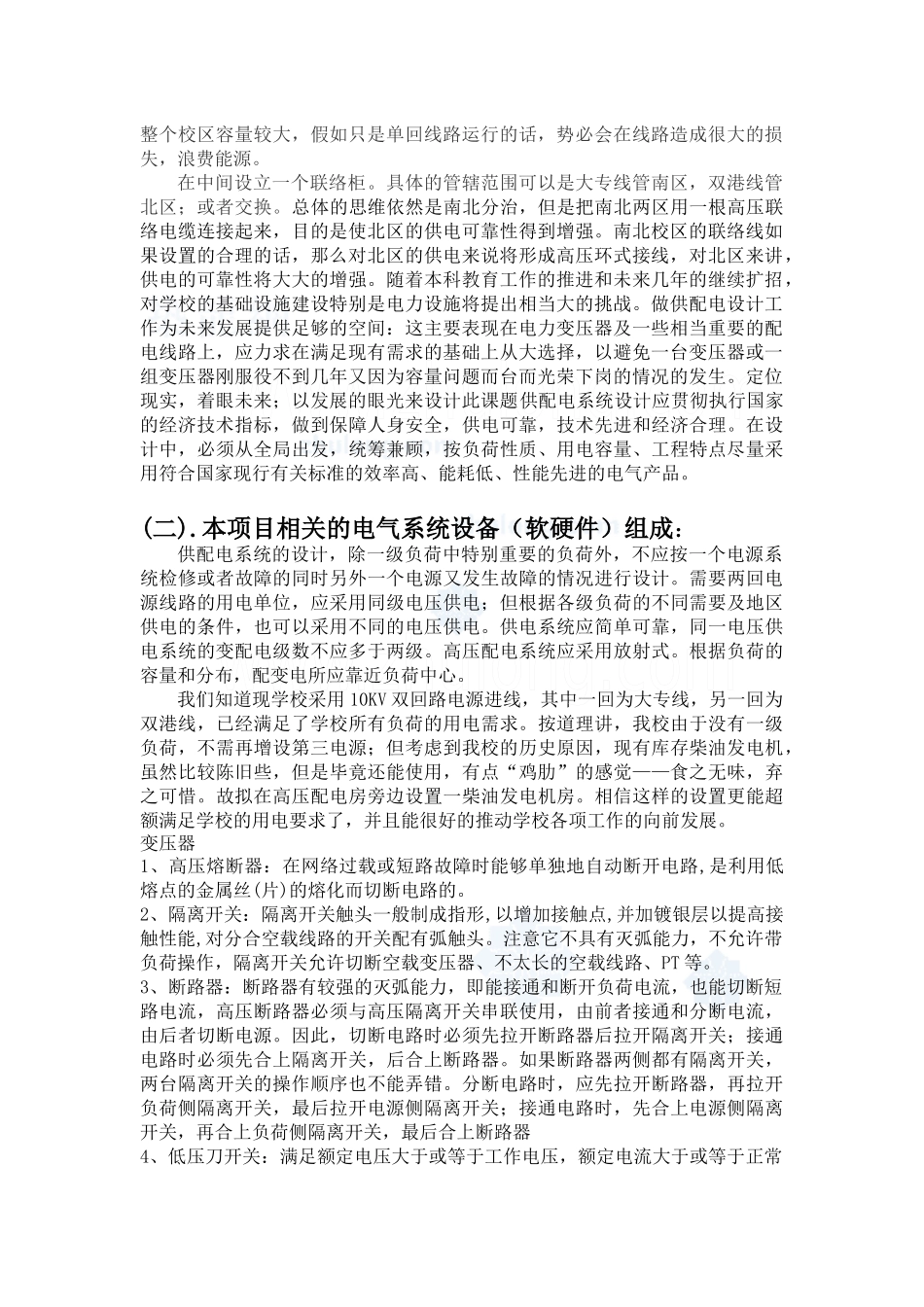

《建筑电气综合实训》报告书专业：电气工程及其自动化班级：姓名：学号：自动控制与机械工程学院实训项目一：高压供电系统的调查分析同组人：同班同学时间：2012年6月12日(一).项目基本情况调查：昆明学院高校，我校目前供电由雨龙变电站110kv供电，现状中，南北校区整合供配电设施，实现集中的管理，统一调度。我校现有的两路高压进线。我们把这两回架空线都引进南区高压配电房。但在此方案中不用常规的一回线路运行，另一回线路完全备用的形式，而是采用双回线路同时运行的方式：主要的考虑为1)两回线路的供电质量都很高，都能分别满足用户用电的需求。整个校区容量较大，假如只是单回线路运行的话，势必会在线路造成很大的损失，浪费能源。在中间设立一个联络柜。具体的管辖范围可以是大专线管南区，双港线管北区；或者交换。总体的思维依然是南北分治，但是把南北两区用一根高压联络电缆连接起来，目的是使北区的供电可靠性得到增强。南北校区的联络线如果设置的合理的话，那么对北区的供电来说将形成高压环式接线，对北区来讲，供电的可靠性将大大的增强。随着本科教育工作的推进和未来几年的继续扩招，对学校的基础设施建设特别是电力设施将提出相当大的挑战。做供配电设计工作为未来发展提供足够的空间：这主要表现在电力变压器及一些相当重要的配电线路上，应力求在满足现有需求的基础上从大选择，以避免一台变压器或一组变压器刚服役不到几年又因为容量问题而台而光荣下岗的情况的发生。定位现实，着眼未来；以发展的眼光来设计此课题供配电系统设计应贯彻执行国家的经济技术指标，做到保障人身安全，供电可靠，技术先进和经济合理。在设计中，必须从全局出发，统筹兼顾，按负荷性质、用电容量、工程特点尽量采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。(二).本项目相关的电气系统设备（软硬件）组成：供配电系统的设计，除一级负荷中特别重要的负荷外，不应按一个电源系统检修或者故障的同时另外一个电源又发生故障的情况进行设计。需要两回电源线路的用电单位，应采用同级电压供电；但根据各级负荷的不同需要及地区供电的条件，也可以采用不同的电压供电。供电系统应简单可靠，同一电压供电系统的变配电级数不应多于两级。高压配电系统应采用放射式。根据负荷的容量和分布，配变电所应靠近负荷中心。我们知道现学校采用10KV双回路电源进线，其中一回为大专线，另一回为双港线，已经满足了学校所有负荷的用电需求。按道理讲，我校由于没有一级负荷，不需再增设第三电源；但考虑到我校的历史原因，现有库存柴油发电机，虽然比较陈旧些，但是毕竟还能使用，有点“鸡肋”的感觉——食之无味，弃之可惜。故拟在高压配电房旁边设置一柴油发电机房。相信这样的设置更能超额满足学校的用电要求了，并且能很好的推动学校各项工作的向前发展。变压器1、高压熔断器：在网络过载或短路故障时能够单独地自动断开电路,是利用低熔点的金属丝(片)的熔化而切断电路的。2、隔离开关：隔离开关触头一般制成指形,以增加接触点,并加镀银层以提高接触性能,对分合空载线路的开关配有弧触头。注意它不具有灭弧能力，不允许带负荷操作，隔离开关允许切断空载变压器、不太长的空载线路、PT等。3、断路器：断路器有较强的灭弧能力，即能接通和断开负荷电流，也能切断短路电流，高压断路器必须与高压隔离开关串联使用，由前者接通和分断电流，由后者切断电源。因此，切断电路时必须先拉开断路器后拉开隔离开关；接通电路时必须先合上隔离开关，后合上断路器。如果断路器两侧都有隔离开关，两台隔离开关的操作顺序也不能弄错。分断电路时，应先拉开断路器，再拉开负荷侧隔离开关，最后拉开电源侧隔离开关；接通电路时，先合上电源侧隔离开关，再合上负荷侧隔离开关，最后合上断路器4、低压刀开关：满足额定电压大于或等于工作电压，额定电流大于或等于正常时最大工作电流即可，对其他没有特殊要求。5、电流互感器：电流互感器的原线圈之额定电压大于或等于线路之工作电压。电流互感器原线圈的额定电流应大于线路的最大工作电流，一般取线路工作电流的1.2~1.5倍，并要求在短路故障...
