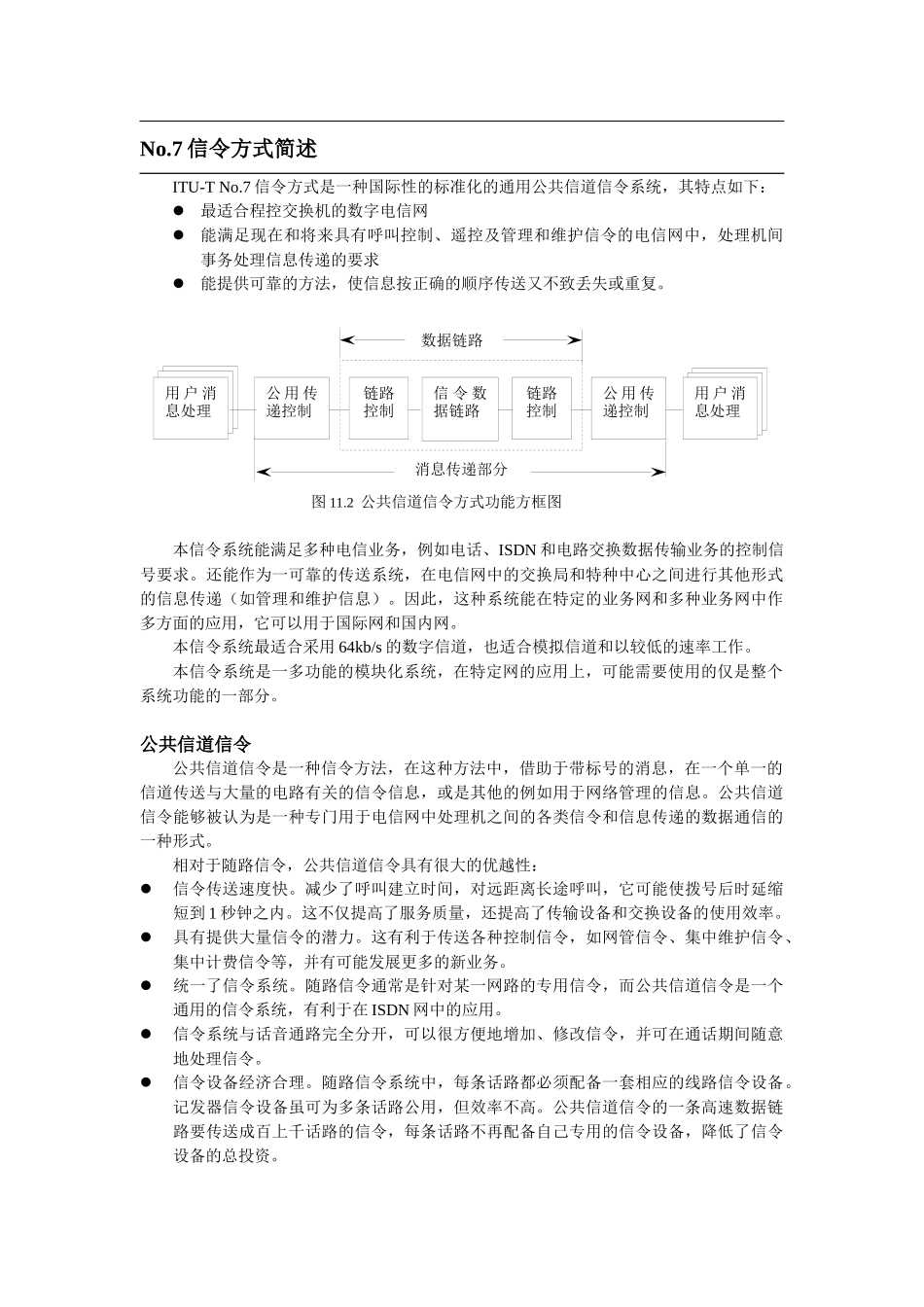

用户消息处理信令数据链路链路控制链路控制公用传递控制公用传递控制用户消息处理用户消息处理数据链路消息传递部分用户消息处理用户消息处理用户消息处理图11.2公共信道信令方式功能方框图No.7信令方式简述ITU-TNo.7信令方式是一种国际性的标准化的通用公共信道信令系统，其特点如下：最适合程控交换机的数字电信网能满足现在和将来具有呼叫控制、遥控及管理和维护信令的电信网中，处理机间事务处理信息传递的要求能提供可靠的方法，使信息按正确的顺序传送又不致丢失或重复。本信令系统能满足多种电信业务，例如电话、ISDN和电路交换数据传输业务的控制信号要求。还能作为一可靠的传送系统，在电信网中的交换局和特种中心之间进行其他形式的信息传递（如管理和维护信息）。因此，这种系统能在特定的业务网和多种业务网中作多方面的应用，它可以用于国际网和国内网。本信令系统最适合采用64kb/s的数字信道，也适合模拟信道和以较低的速率工作。本信令系统是一多功能的模块化系统，在特定网的应用上，可能需要使用的仅是整个系统功能的一部分。公共信道信令公共信道信令是一种信令方法，在这种方法中，借助于带标号的消息，在一个单一的信道传送与大量的电路有关的信令信息，或是其他的例如用于网络管理的信息。公共信道信令能够被认为是一种专门用于电信网中处理机之间的各类信令和信息传递的数据通信的一种形式。相对于随路信令，公共信道信令具有很大的优越性：信令传送速度快。减少了呼叫建立时间，对远距离长途呼叫，它可能使拨号后时延缩短到1秒钟之内。这不仅提高了服务质量，还提高了传输设备和交换设备的使用效率。具有提供大量信令的潜力。这有利于传送各种控制信令，如网管信令、集中维护信令、集中计费信令等，并有可能发展更多的新业务。统一了信令系统。随路信令通常是针对某一网路的专用信令，而公共信道信令是一个通用的信令系统，有利于在ISDN网中的应用。信令系统与话音通路完全分开，可以很方便地增加、修改信令，并可在通话期间随意地处理信令。信令设备经济合理。随路信令系统中，每条话路都必须配备一套相应的线路信令设备。记发器信令设备虽可为多条话路公用，但效率不高。公共信道信令的一条高速数据链路要传送成百上千话路的信令，每条话路不再配备自己专用的信令设备，降低了信令设备的总投资。ITU-T七号信令系统的用户TC用户ISDN用户部分(ISUP)电话用户部分(TUP)事务处理能力(TC)信令接续控制部分（SCCP）其他MTP用户信令网功能，MTP第三级信令链路功能，MTP第二级信令数据链路功能，MTP第一级消息传递部分MTP第一至三级图11.3ITU-T七号信令系统的结构中国电话网采用的ITU-TNo.7信令方式的功能级结构MTP的全部功能就是作为一个传送系统，在正在通信的用户功能位置之间保证信令信息的可靠传递。MTP分为三个功能级：信令数据链路（第一级）信令链路控制（第二级）信令网络功能（第三级）第一级规定信令数据链路的物理、电气和功能特性，确定与数据链路连接方法。第二级规定在一条信令链路上，消息的传递和与其传递有关的功能和程序。第二级功能和第一级信令数据链路一起，为在两点间进行信令消息的可靠传递提供信令链路。第三级原则上定义了传递的功能和程序。这些功能和程序对每条信令链路都是公共的。与这些链路的工作无关。信令网功能分为信令消息处理和信令网管理两个部分。消息处理功能的作用是在一条消息实际传递时，引导它到达适当的信令链路或用户部分，信令网管理功能的作用是以信令网中的已知数据和目前状态信息为基础，控制目前消息的路由和信令网设备的组合。在状态发生改变的情况下，它还控制重新组合和其他活动，以维持或恢复正常的消息传递能力。电话用户部分（TUP），规定了电话呼叫的控制功能和程序信令网的基本概念和特点信令网的组成No.7信令方式的信令网是由交换和处理节点以及连接这些点的传输链路组成。信令点在信令网中的下列节点为信令点交换局操作管理和维护中心服务控制点信令转接点信令点的标识应由信令点编码计划中规定的编码来识别。信令链路No.7信令方式是利用信令链路在两个信令点之间传递消息...
