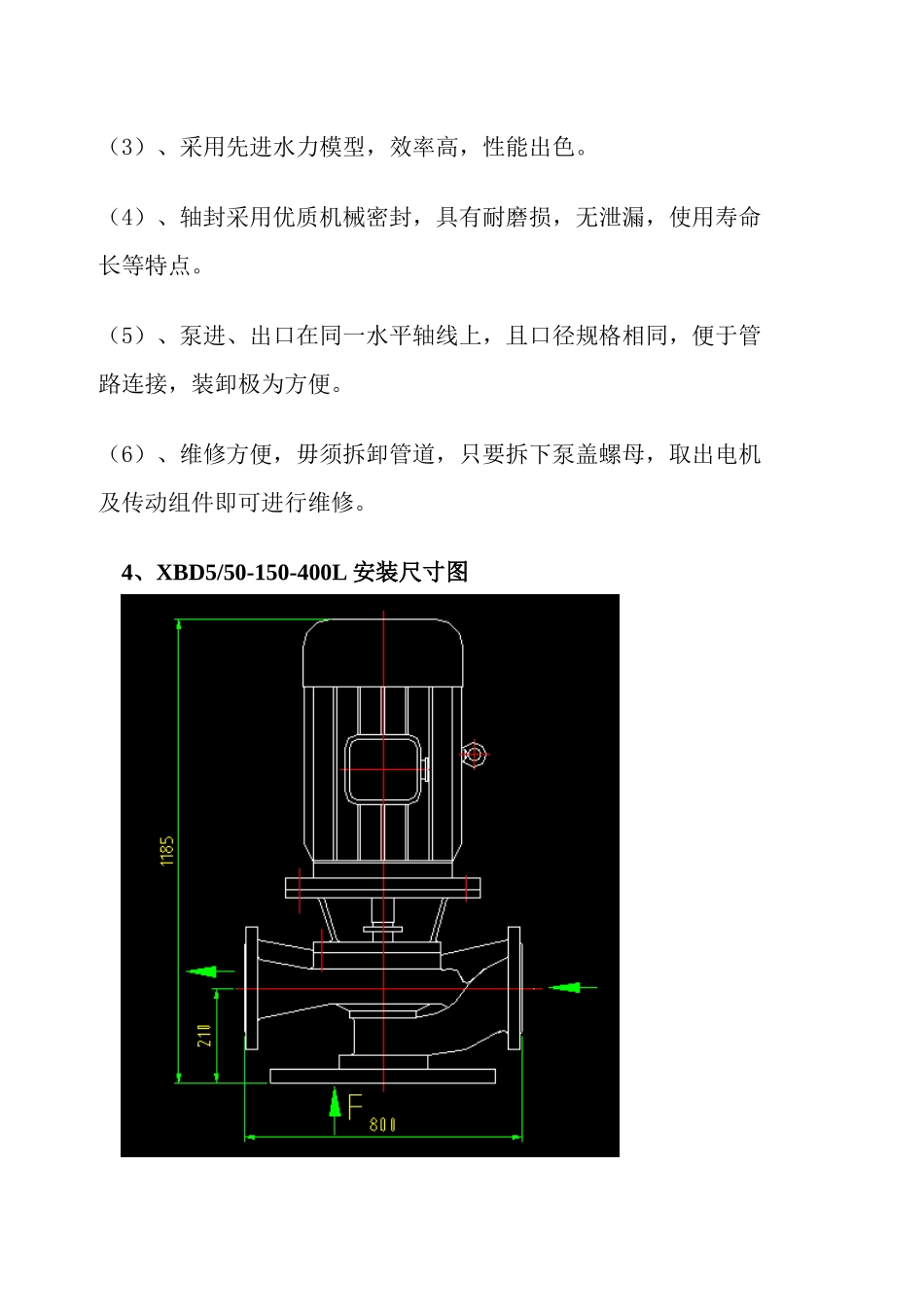

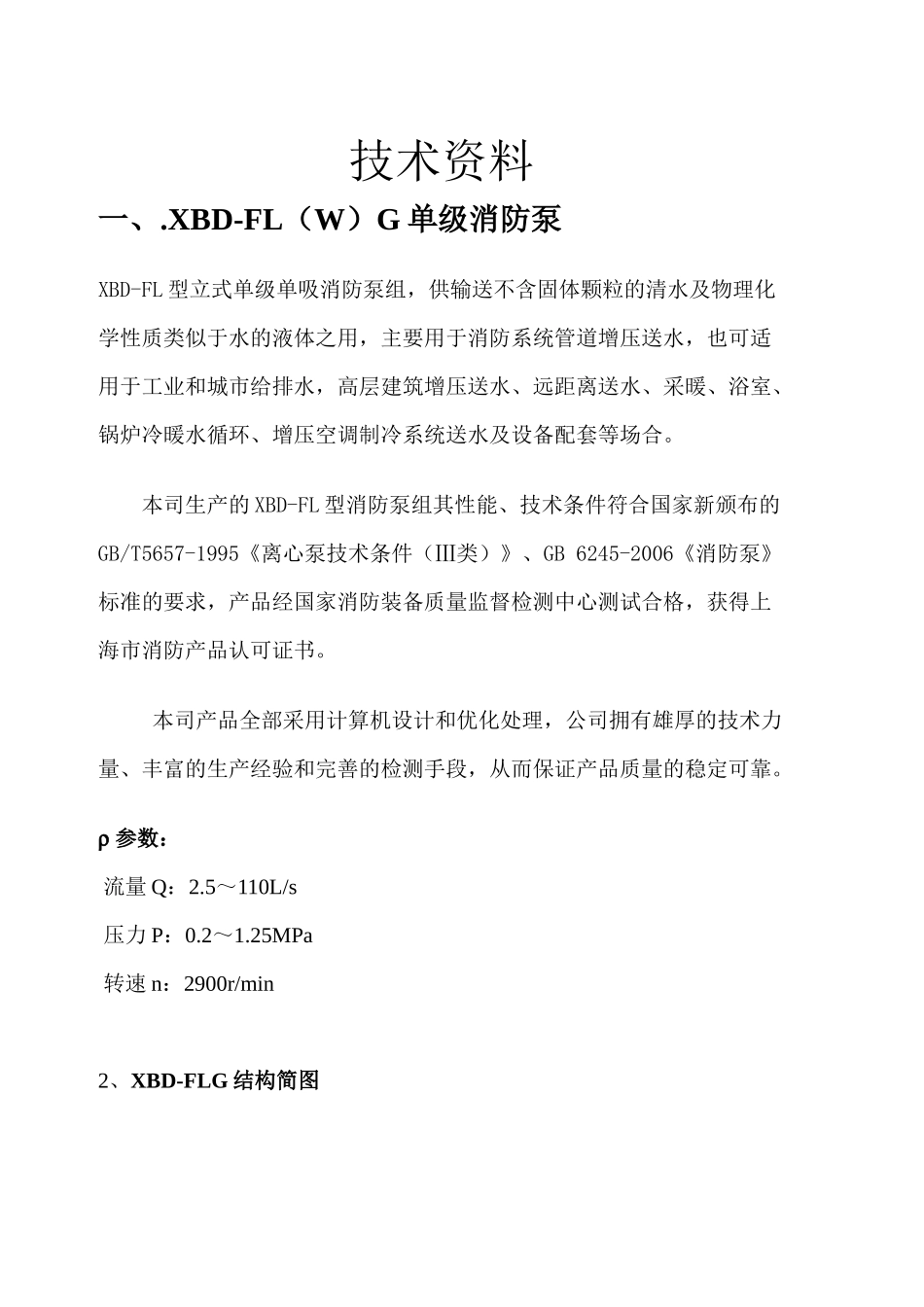

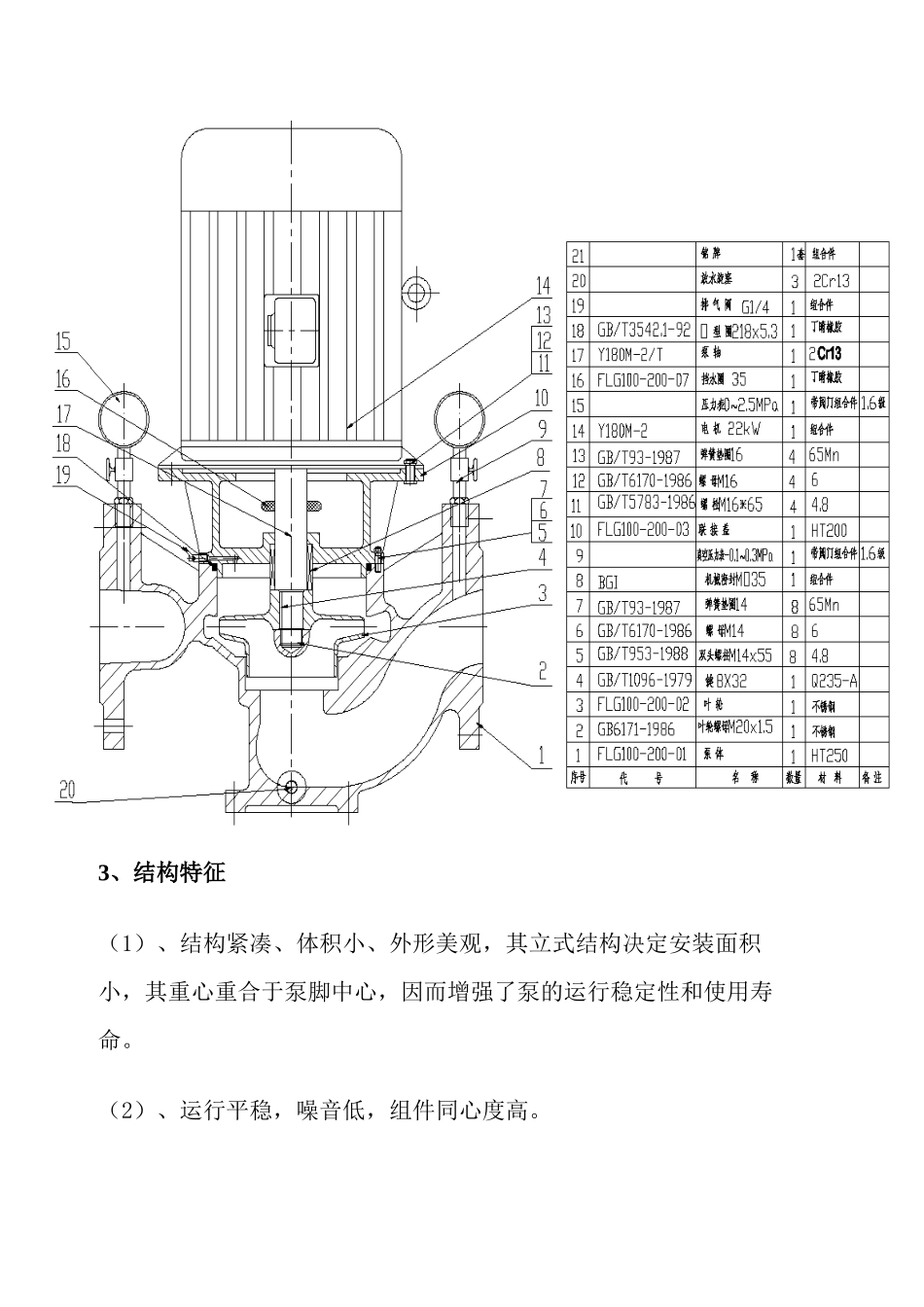

技术资料一、.XBD-FL（W）G单级消防泵XBD-FL型立式单级单吸消防泵组，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用，主要用于消防系统管道增压送水，也可适用于工业和城市给排水，高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环、增压空调制冷系统送水及设备配套等场合。本司生产的XBD-FL型消防泵组其性能、技术条件符合国家新颁布的GB/T5657-1995《离心泵技术条件（Ⅲ类）》、GB6245-2006《消防泵》标准的要求，产品经国家消防装备质量监督检测中心测试合格，获得上海市消防产品认可证书。本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。r参数：流量Q：2.5～110L/s压力P：0.2～1.25MPa转速n：2900r/min2、XBD-FLG结构简图3、结构特征（1）、结构紧凑、体积小、外形美观，其立式结构决定安装面积小，其重心重合于泵脚中心，因而增强了泵的运行稳定性和使用寿命。（2）、运行平稳，噪音低，组件同心度高。（3）、采用先进水力模型，效率高，性能出色。（4）、轴封采用优质机械密封，具有耐磨损，无泄漏，使用寿命长等特点。（5）、泵进、出口在同一水平轴线上，且口径规格相同，便于管路连接，装卸极为方便。（6）、维修方便，毋须拆卸管道，只要拆下泵盖螺母，取出电机及传动组件即可进行维修。4、XBD5/50-150-400L安装尺寸图二、XBD-Q潜水消防泵XBD-Q潜水消防泵组，供输送不含固体颗粒的清水，主要用于消防系统管道增压送水，也可适用于工业和城市给排水，高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环、增压空调制冷系统送水及设备配套等场合。本司生产的XBD-FL型消防泵组其性能、技术条件符合国家新颁布的GB/T5657-1995《离心泵技术条件（Ⅲ类）》、GB6245-2006《消防泵》标准的要求，产品经国家消防装备质量监督检测中心测试合格，获得上海市消防产品认可证书。r参数：流量Q：5～55L/s压力P：0.3～1.28MPa转速n：2900r/min2、XBD-Q-AAB潜水消防泵结构简图3、结构特征（1）、机电一体、水冷电机：由电机、密封、水泵等三大部分组成，体积小，结构紧凑，外表美观（2）、效率高、噪音低高效水冷电机，效率高、噪音低、电机运行寿命长（3）、安装、维修极为方便潜水式安装，可直接安装在蓄水池中，无需建泵房，节约建造费用，采用本公司最新发明的“导向装置”安装方式，安装、维修极为方便（4）、绝对无泄漏软管联接，安装、维修方便连接处法兰接，出口压力高（5）铸件经过电泳技术处理，平均寿命是常规泵的1.5到2倍。4、XBD5.5/50-45-Q-AAB安装尺寸图
