临时用电施工方案培训资料( 44页)VIP专享VIP免费

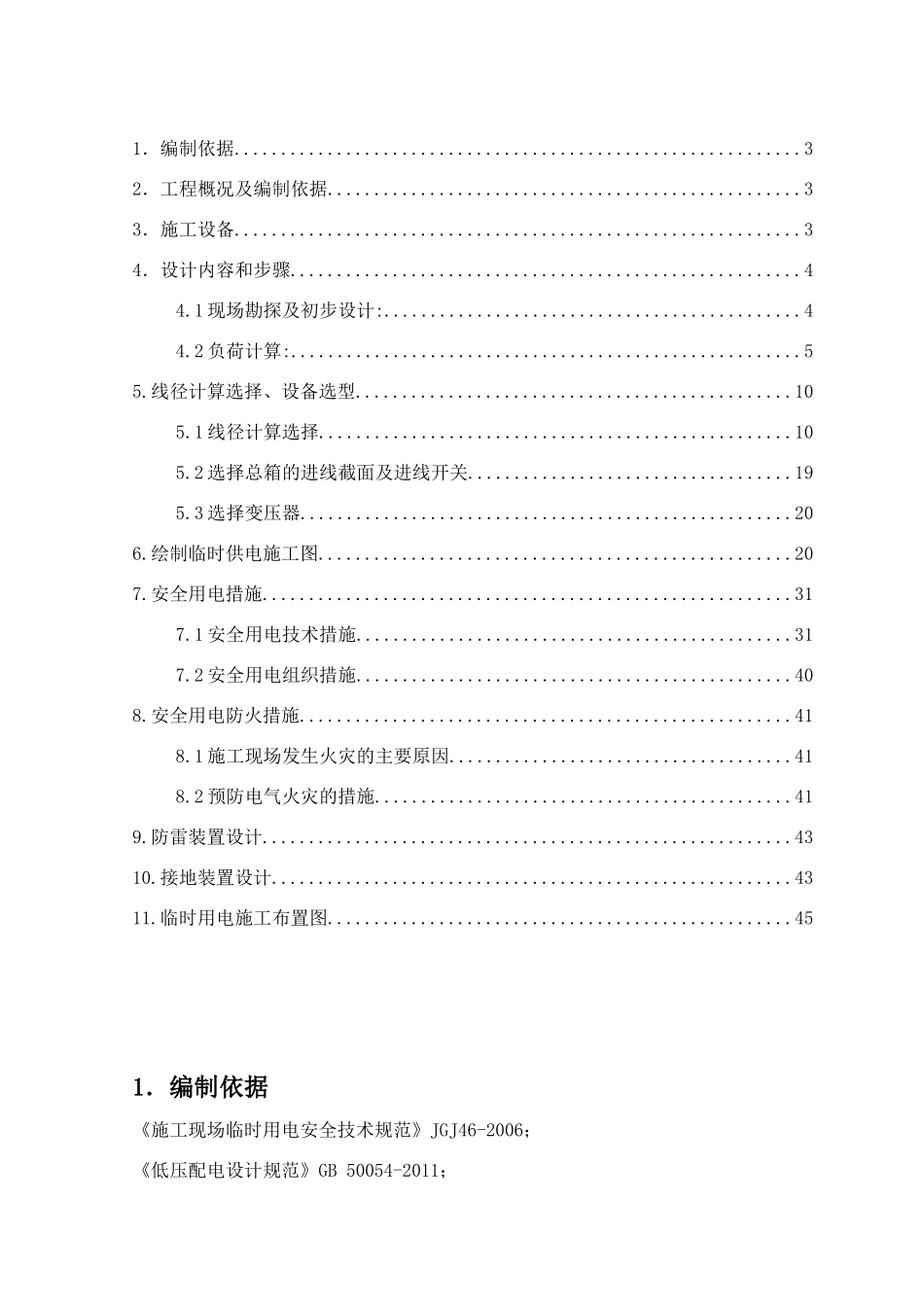

临时用电施工方案项目名称：*********建设单位：*******设计单位：*******监理单位：******施工单位：****二○一五年六月二十日目录1．编制依据.............................................................32．工程概况及编制依据...................................................33．施工设备.............................................................34．设计内容和步骤.......................................................44.1现场勘探及初步设计:.............................................44.2负荷计算:.......................................................55.线径计算选择、设备选型...............................................105.1线径计算选择...................................................105.2选择总箱的进线截面及进线开关...................................195.3选择变压器.....................................................206.绘制临时供电施工图...................................................207.安全用电措施.........................................................317.1安全用电技术措施...............................................317.2安全用电组织措施...............................................408.安全用电防火措施.....................................................418.1施工现场发生火灾的主要原因.....................................418.2预防电气火灾的措施.............................................419.防雷装置设计.........................................................4310.接地装置设计........................................................4311.临时用电施工布置图..................................................451．编制依据《施工现场临时用电安全技术规范》JGJ46-2006；《低压配电设计规范》GB50054-2011；《供配电系统设计规范》GB50052-95；《通用用电设备配电设计规范》GB50055-93；《建筑施工安全检查标准》JGJ59-2011；《建筑施工安全检查评分标准》JGJ59-99；《建筑工程施工现场供电安全规范》GB50194-93；施工现场总平面勘察情况；施工现场主要设备负荷布置情况。2．工程概况及编制依据*****3．施工设备序号机械（设备）名称型号额定功率（KW）台（套）数合计用电（KW)1塔吊QTZ551036.44145.62混凝土运输泵HBT60-13-90s9021803人货梯SC200/200TD3351654钢筋对焊机UN1-25252505交（直）流弧焊机BX1-500202406钢筋调直机GJB7-4004.4417.67钢筋切断机GT4-144.54188钢筋弯曲机GW-6/4034129钢筋滚丝机HGS-40型42810高压水泵PQ402412411潜污泵80QW90-125.563312砼插入式振捣器ZX501.5182713砼平板振捣器6T2-632.2817.614木工圆盘锯MJ109684815砂轮切割机J3GY-LD-400A2.224.416砂浆搅拌机JD3507.586017高压汞灯382418碘钨灯1202019空调1.58012020打印机设备佳能0.821.621食堂电器1.8254522照明灯0.0510054．设计内容和步骤4.1现场勘探及初步设计:4.1.1本工程所在施工现场范围内施工前无各种埋地管线。4.1.2现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。4.1.3根据施工现场用电设备布置情况，总箱进线采用导线直接埋地敷设，西边干线沿围墙采用电缆横档敷设，东边干线沿围墙埋地敷设，用电设备导线采用穿硬塑料管敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两级防护。4.1.4按照《JGJ46-2005》规定接地电阻R≤4Ω。4.1.5对于PE线的说明:根据规范《施工现场临时用电安全技术规范(JGJ46-2005)5.1.8的要求，PE线所用材质与相线、工作零线(N线)相同时，其最小截面应符合下表的规定：相线芯线截面S(mm2)PE线最小截面(mm2)S≤16S1635S/2对PE线的截面选择要满足以上要求，在供电系统图中不再注明PE线截面。4.2负荷计算:4.2.1塔吊Kx=0.3，Cosφ=0.6，tgφ=1.33将Jc=40%统一换算到Jc1=25%的额定容量Pn=36.4kWPe=n×(Jc/Jc1)1/2×Pn=4×(0.4/0.25)1/2×36.4=184.17kWPjs=Kx×Pe=0.3...
