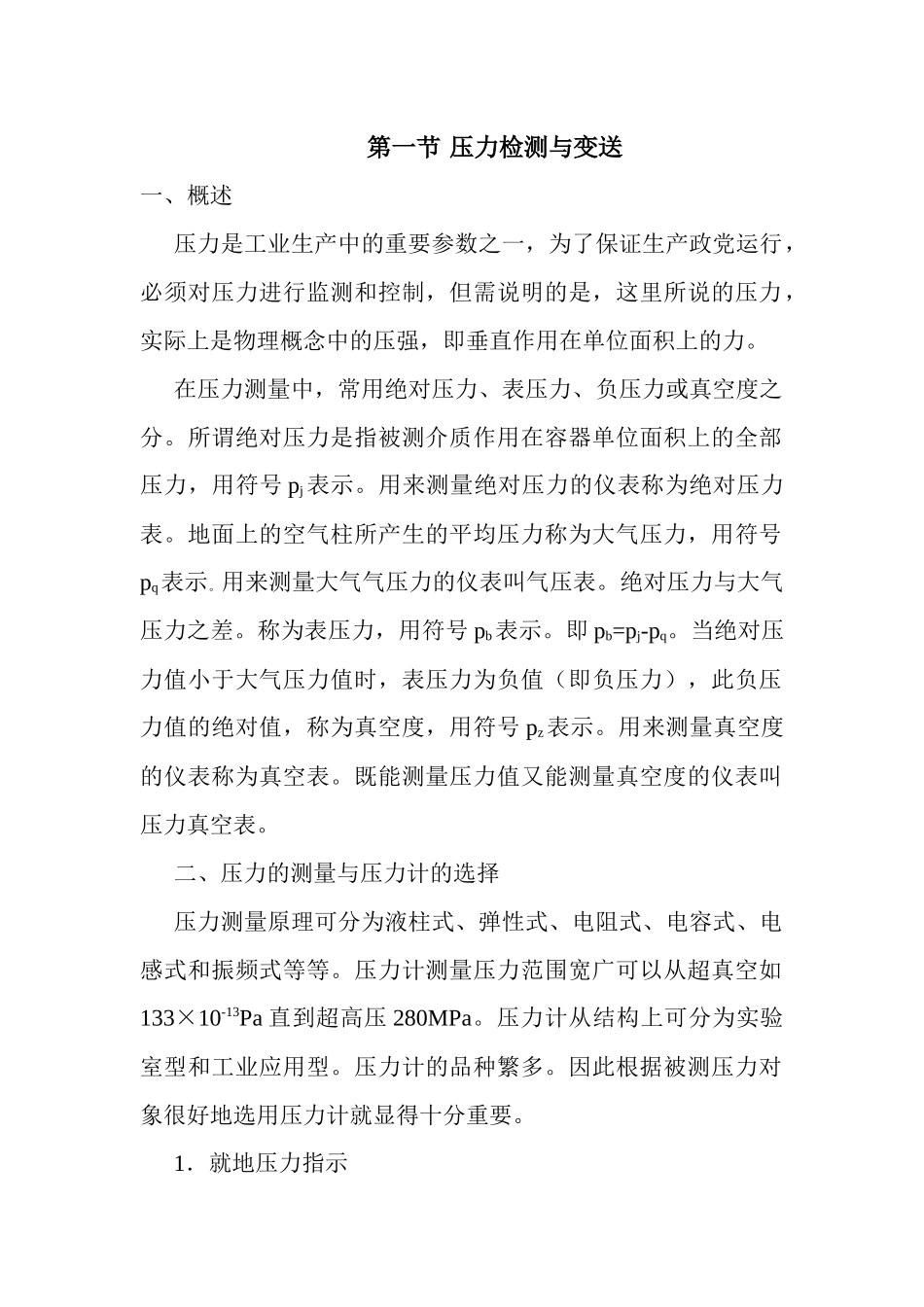

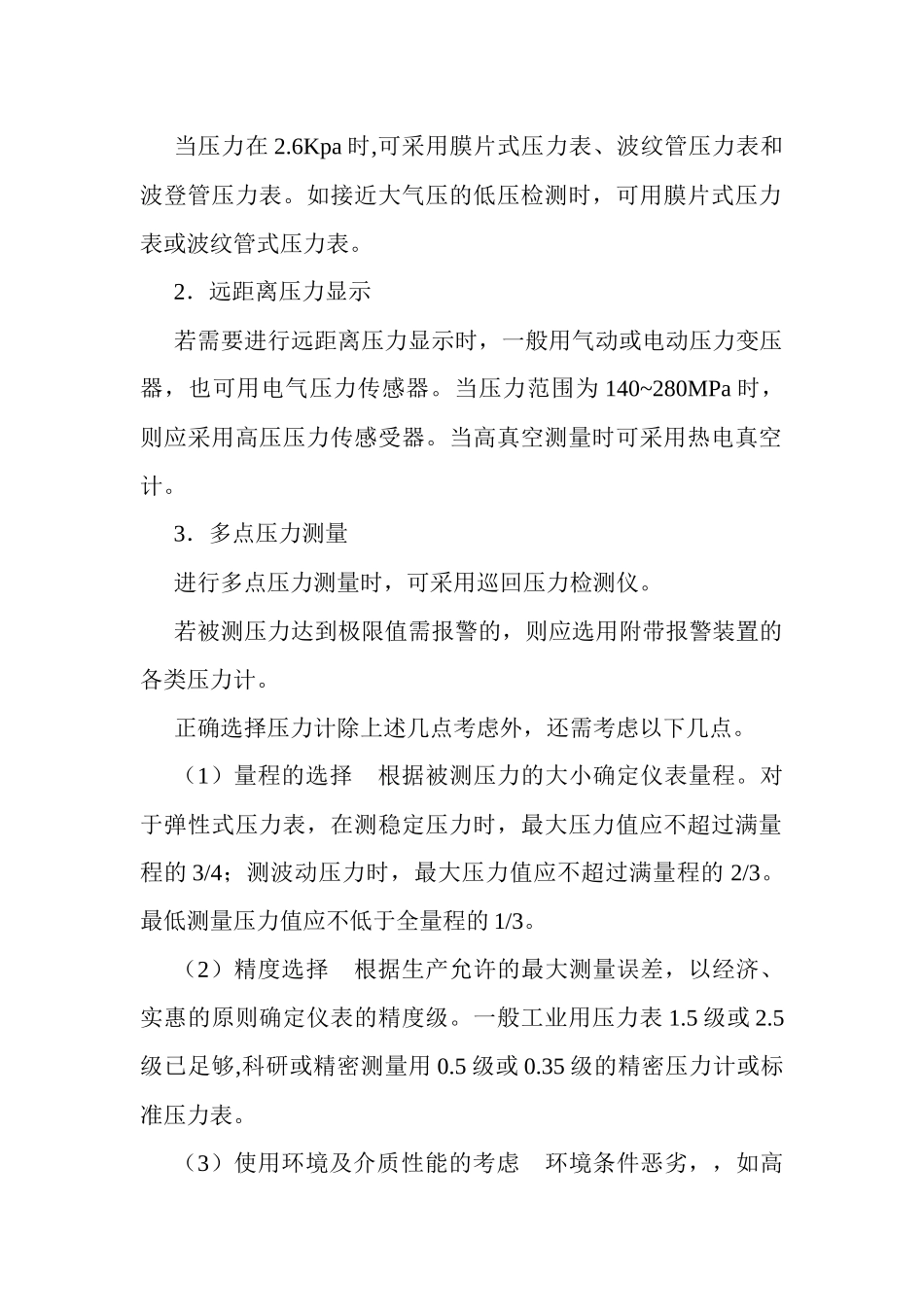

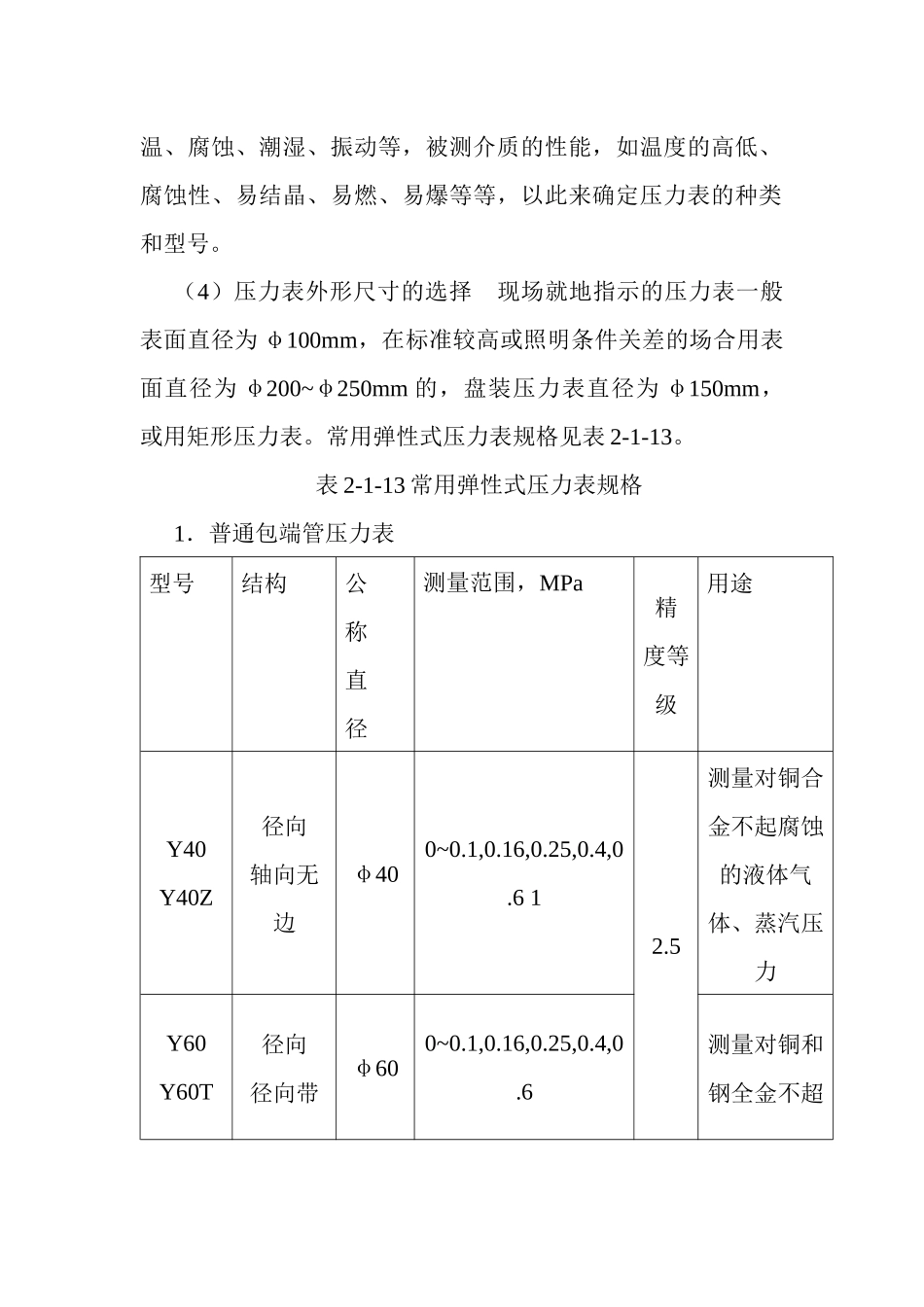

第一节压力检测与变送一、概述压力是工业生产中的重要参数之一，为了保证生产政党运行，必须对压力进行监测和控制，但需说明的是，这里所说的压力，实际上是物理概念中的压强，即垂直作用在单位面积上的力。在压力测量中，常用绝对压力、表压力、负压力或真空度之分。所谓绝对压力是指被测介质作用在容器单位面积上的全部压力，用符号pj表示。用来测量绝对压力的仪表称为绝对压力表。地面上的空气柱所产生的平均压力称为大气压力，用符号pq表示。用来测量大气气压力的仪表叫气压表。绝对压力与大气压力之差。称为表压力，用符号pb表示。即pb=pj-pq。当绝对压力值小于大气压力值时，表压力为负值（即负压力），此负压力值的绝对值，称为真空度，用符号pz表示。用来测量真空度的仪表称为真空表。既能测量压力值又能测量真空度的仪表叫压力真空表。二、压力的测量与压力计的选择压力测量原理可分为液柱式、弹性式、电阻式、电容式、电感式和振频式等等。压力计测量压力范围宽广可以从超真空如133×10-13Pa直到超高压280MPa。压力计从结构上可分为实验室型和工业应用型。压力计的品种繁多。因此根据被测压力对象很好地选用压力计就显得十分重要。1．就地压力指示当压力在2.6Kpa时,可采用膜片式压力表、波纹管压力表和波登管压力表。如接近大气压的低压检测时，可用膜片式压力表或波纹管式压力表。2．远距离压力显示若需要进行远距离压力显示时，一般用气动或电动压力变压器，也可用电气压力传感器。当压力范围为140~280MPa时，则应采用高压压力传感受器。当高真空测量时可采用热电真空计。3．多点压力测量进行多点压力测量时，可采用巡回压力检测仪。若被测压力达到极限值需报警的，则应选用附带报警装置的各类压力计。正确选择压力计除上述几点考虑外，还需考虑以下几点。（1）量程的选择根据被测压力的大小确定仪表量程。对于弹性式压力表，在测稳定压力时，最大压力值应不超过满量程的3/4；测波动压力时，最大压力值应不超过满量程的2/3。最低测量压力值应不低于全量程的1/3。（2）精度选择根据生产允许的最大测量误差，以经济、实惠的原则确定仪表的精度级。一般工业用压力表1.5级或2.5级已足够,科研或精密测量用0.5级或0.35级的精密压力计或标准压力表。（3）使用环境及介质性能的考虑环境条件恶劣，，如高温、腐蚀、潮湿、振动等，被测介质的性能，如温度的高低、腐蚀性、易结晶、易燃、易爆等等，以此来确定压力表的种类和型号。（4）压力表外形尺寸的选择现场就地指示的压力表一般表面直径为φ100mm，在标准较高或照明条件关差的场合用表面直径为φ200~φ250mm的，盘装压力表直径为φ150mm，或用矩形压力表。常用弹性式压力表规格见表2-1-13。表2-1-13常用弹性式压力表规格1．普通包端管压力表型号结构公称直径测量范围，MPa精度等级用途Y40Y40Z径向轴向无边φ400~0.1,0.16,0.25,0.4,0.612.5测量对铜合金不起腐蚀的液体气体、蒸汽压力Y60Y60T径向径向带φ600~0.1,0.16,0.25,0.4,0.6测量对铜和钢全金不超（Y60TQ）Y60ZY60ZQ后边轴向无边轴向带前边0~1,1.6,2.5,4,6-0.1~0,-0.1~0~0.06,-0.1~0.15腐蚀的液体、气体或蒸汽的压力或真空度Y100径向φ1000~0.1,0.16,0.25,0.4,0.60~1,1.6,2.5,4,6-0.1~0,-0.1~0~0.06,-0.1~0.15-0.1~0.3,-0.1~0.5,-0.1~0.9-0.1~1.5,-0.1~2.41．5Y100T径向带后边Y100ZQ轴向带前边Y100TQ径向带前边Y150径向φ150Y150T径向带后边Y150ZQ轴向带前边Y150TQ径向带前边Y260径向φ2602．精密包端管压力表（可作标准压力表）型号结构公称直径测量范围，MPa精度等级用途备注YB-160AYB-160B径向φ160-0.1~0,0~0.1,0,160.4,0.6,1,1.62.5,4,6,10,1625,40,60生产0~0.1—0~60.250.4可校普通压力表或精密测量液体气体、蒸汽压力和负压A一表示仪表零点可调B—表示仪表带有镜面C—带镜面且可调零YB-160C径向中压YB-160径向符号说明：仪表型号中，常用汉语拼音的第一个字母表示某种意义，如Y-压力，Z—真空（阻尼），B—标准（防爆），J—精密（矩形），A—氨表，X—信号（电接点），P—膜片，E—膜盒，数字表示表面尺寸（mm），尺寸后的符号表示结构或配接的仪表。4．包装管压...
