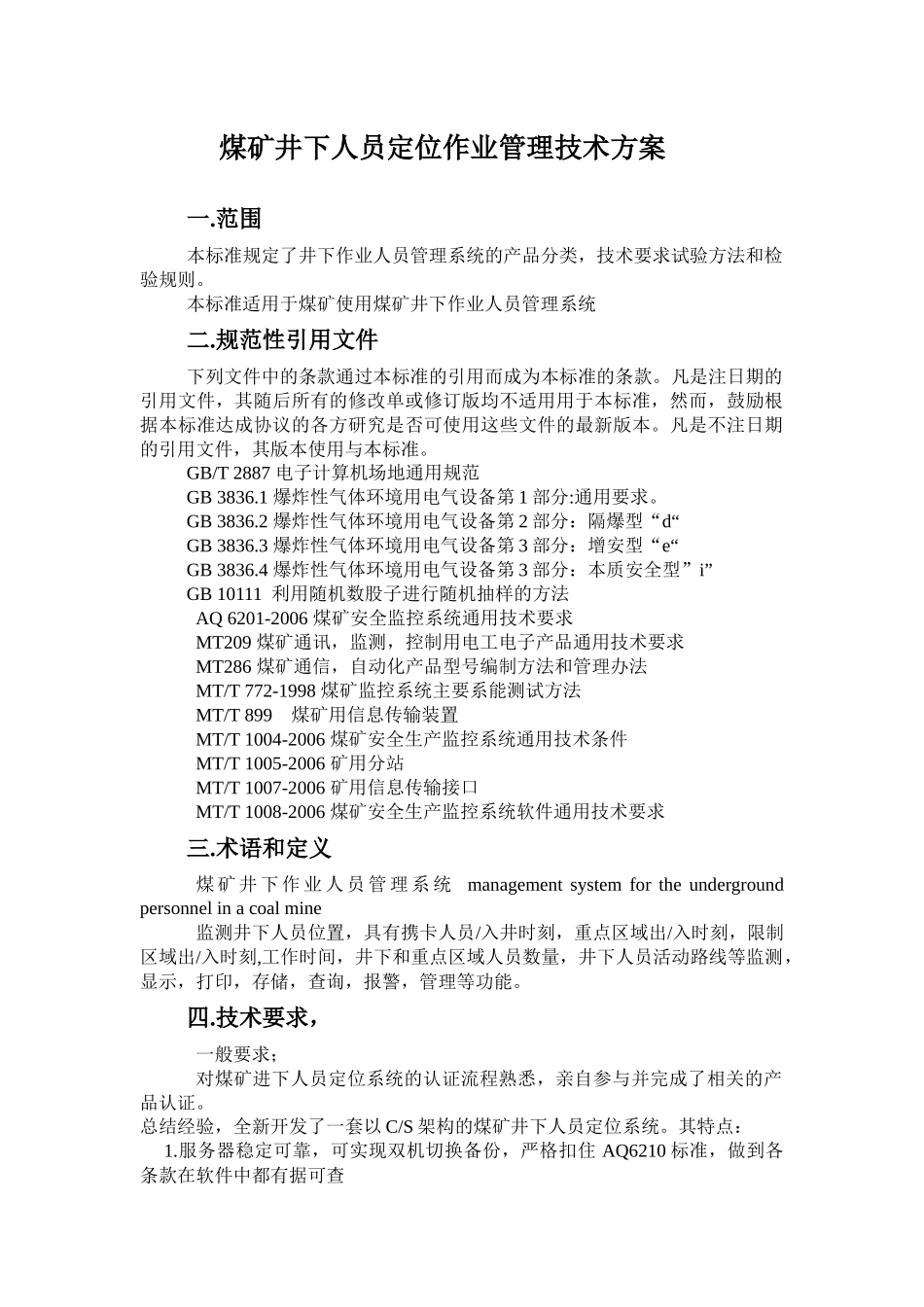

煤矿井下人员定位作业管理技术方案一.范围本标准规定了井下作业人员管理系统的产品分类，技术要求试验方法和检验规则。本标准适用于煤矿使用煤矿井下作业人员管理系统二.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单或修订版均不适用用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其版本使用与本标准。GB/T2887电子计算机场地通用规范GB3836.1爆炸性气体环境用电气设备第1部分:通用要求。GB3836.2爆炸性气体环境用电气设备第2部分：隔爆型“d“GB3836.3爆炸性气体环境用电气设备第3部分：增安型“e“GB3836.4爆炸性气体环境用电气设备第3部分：本质安全型”i”GB10111利用随机数股子进行随机抽样的方法AQ6201-2006煤矿安全监控系统通用技术要求MT209煤矿通讯，监测，控制用电工电子产品通用技术要求MT286煤矿通信，自动化产品型号编制方法和管理办法MT/T772-1998煤矿监控系统主要系能测试方法MT/T899煤矿用信息传输装置MT/T1004-2006煤矿安全生产监控系统通用技术条件MT/T1005-2006矿用分站MT/T1007-2006矿用信息传输接口MT/T1008-2006煤矿安全生产监控系统软件通用技术要求三.术语和定义煤矿井下作业人员管理系统managementsystemfortheundergroundpersonnelinacoalmine监测井下人员位置，具有携卡人员/入井时刻，重点区域出/入时刻，限制区域出/入时刻,工作时间，井下和重点区域人员数量，井下人员活动路线等监测，显示，打印，存储，查询，报警，管理等功能。四.技术要求，一般要求；对煤矿进下人员定位系统的认证流程熟悉，亲自参与并完成了相关的产品认证。总结经验，全新开发了一套以C/S架构的煤矿井下人员定位系统。其特点：1.服务器稳定可靠，可实现双机切换备份，严格扣住AQ6210标准，做到各条款在软件中都有据可查2.客户端类型清晰，目前有系统设置(人员及地图编辑等)和人员监控模块。（GAS地图可直接使用CAD工程图，专业简介易懂）3.系统可扩展性好。可增加客户端类型，列如可增加符合AQ6201的煤矿井下设备环境监控模块﹑可融合视频监控模块﹑还可融合WIFI网络电话模块4.实现与硬件无相关性。由于系统可以配置数据转换层，可做到与硬件基站无相关性，甚至多种不同厂家基站都可架设到本系统上来。5.整个系统代码明朗，思路清晰，文档完善，再开发能力及佳6.附加模块，可选的局域网QQ组件，可实现系统用户的网络联系，简化通讯手段。五.环境条件系统中用于机房、调度室的设备，应能在下列条件下正常工作：a）环境温度：15~30℃℃；b）相对湿度：40%~70%；c）温度变化率：小于10/h℃，且不得结露；d）大气压力：80kPa~106kPa；e）GB/T2887规定的尘埃、照明、噪声、电磁场干扰和接地条件。1.除有关标准另有规定外，系统中用于煤矿井下的设备应在下列条件下正常工作：a)环境温度：0℃~40℃；b)平均相对湿度：不大于95%（+25℃）；c)大气压力：80kPa~106kPa；d)有爆炸性气体混合物，但无显著振动和冲击、无破坏绝缘的腐蚀性气体。2.供电电源(1)地面设备交流电源：a)额定电压：380V/220V，允许偏差-10%~+10%；b)谐波：不大于5%；c)频率：50Hz，允许偏差±5%。(2)井下设备交流电源：a)额定电压：127V/380V/660V/1140V，允许偏差：——专用于井底车场、主运输巷：-20%~+10%；——其他井下产品：-25%~+10%；b)谐波：不大于10%；c)频率：50Hz，允许偏差±5%。六.系统组成系统一般由主机.传输接口.分站识别卡.电源箱.电缆接线盒.避雷器.和其他必要设备组成四.系统功能1实时监测实时监测当前井下总人数、当前井下各区域人数、当前各区域、各部门、各工种、各职务的下井人数。2群收功能人员定位基站具有群收功能，当携带标识卡的一群工作人员经过安装在巷道的基站时，基站按照防碰撞程序设定，依次向接收标识卡发送编号，已发送并接收到基站应答的标识卡马上进入暂时的休眠状态，并将发送时间留给没有发送的标识卡。3求救功能当井下人员遇到危险需要得到帮助时，按下标识卡上的求救按键，标识卡发出求救信号，基站接收到该信号后优先发送到地面中心站...
