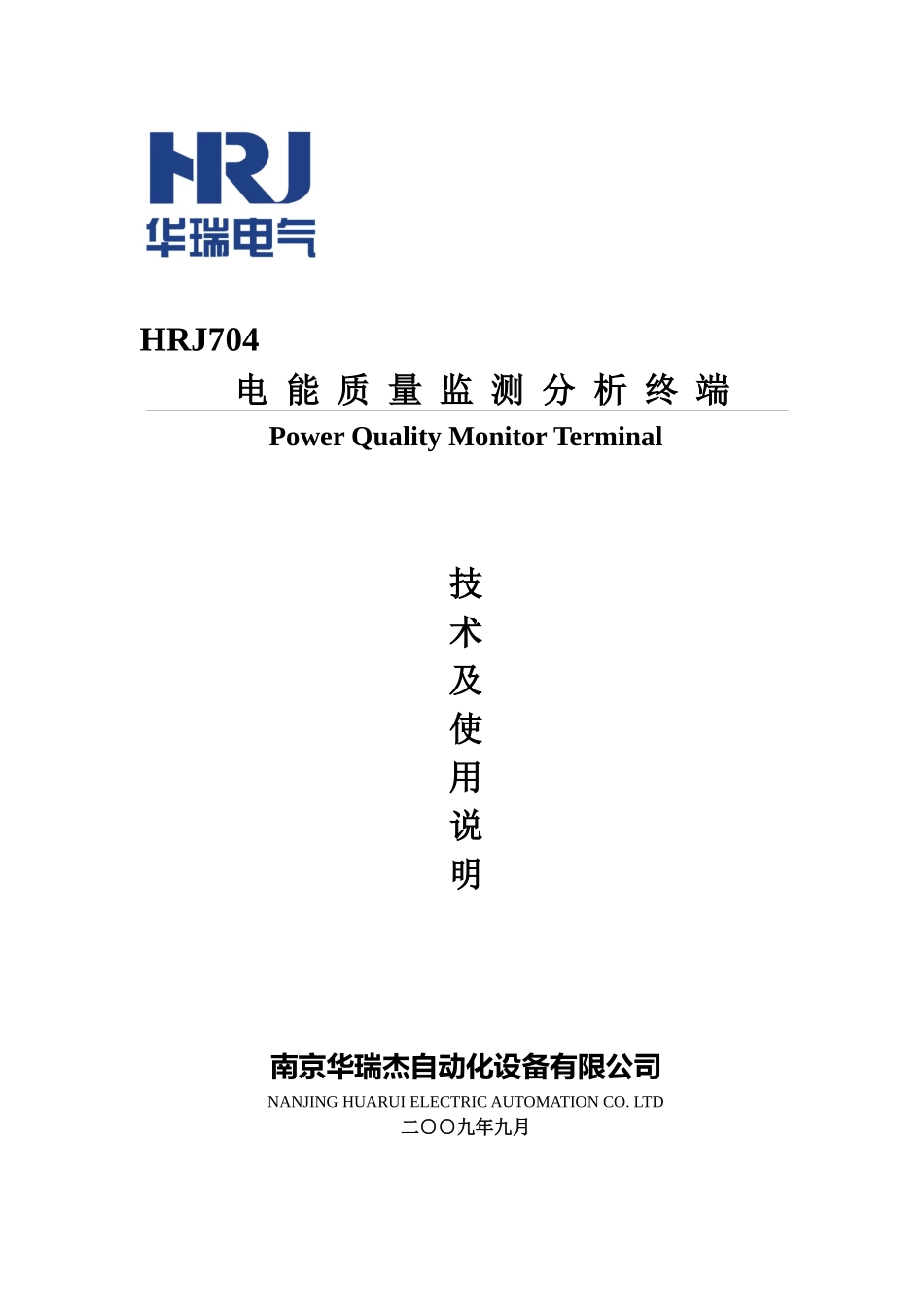

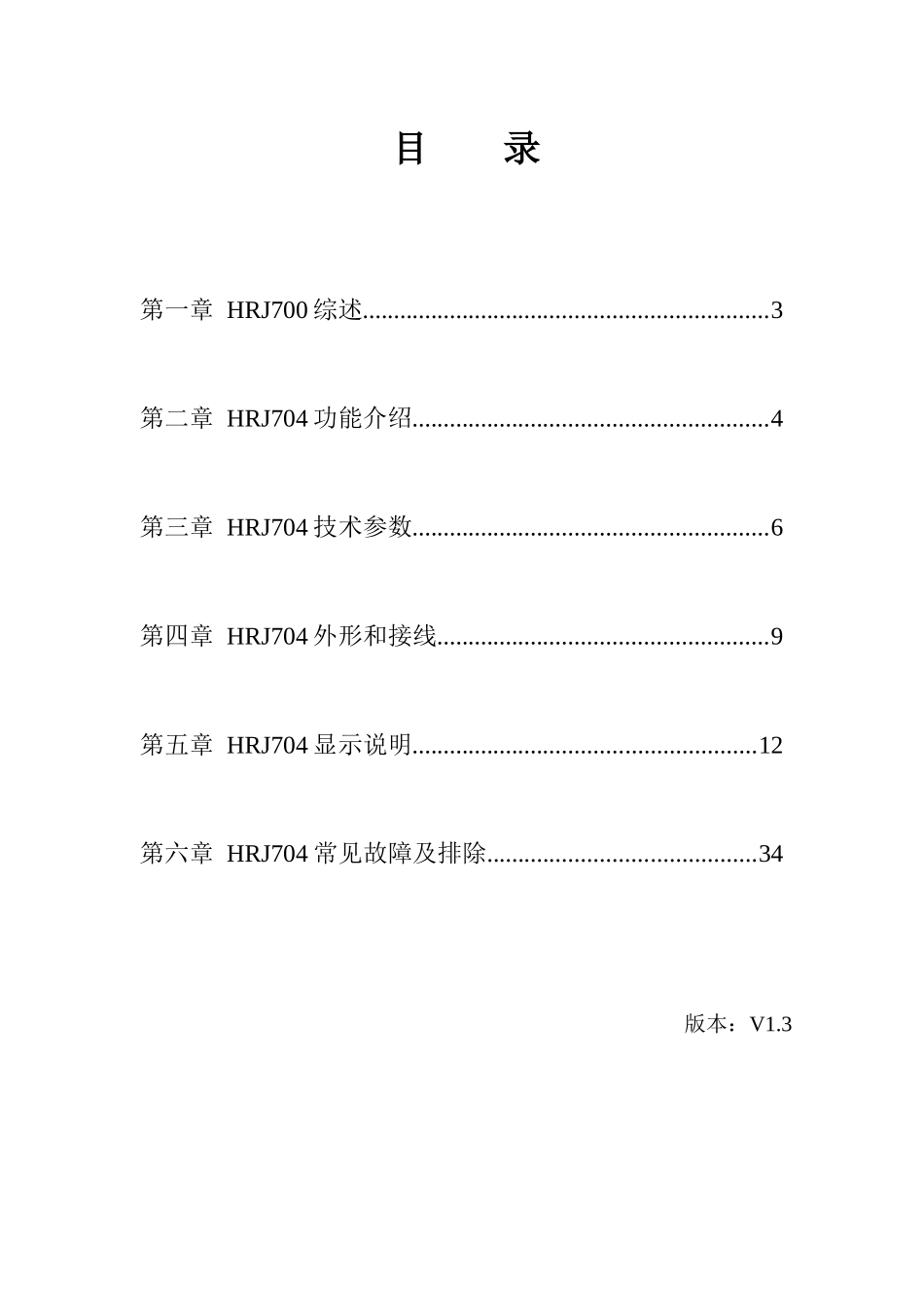

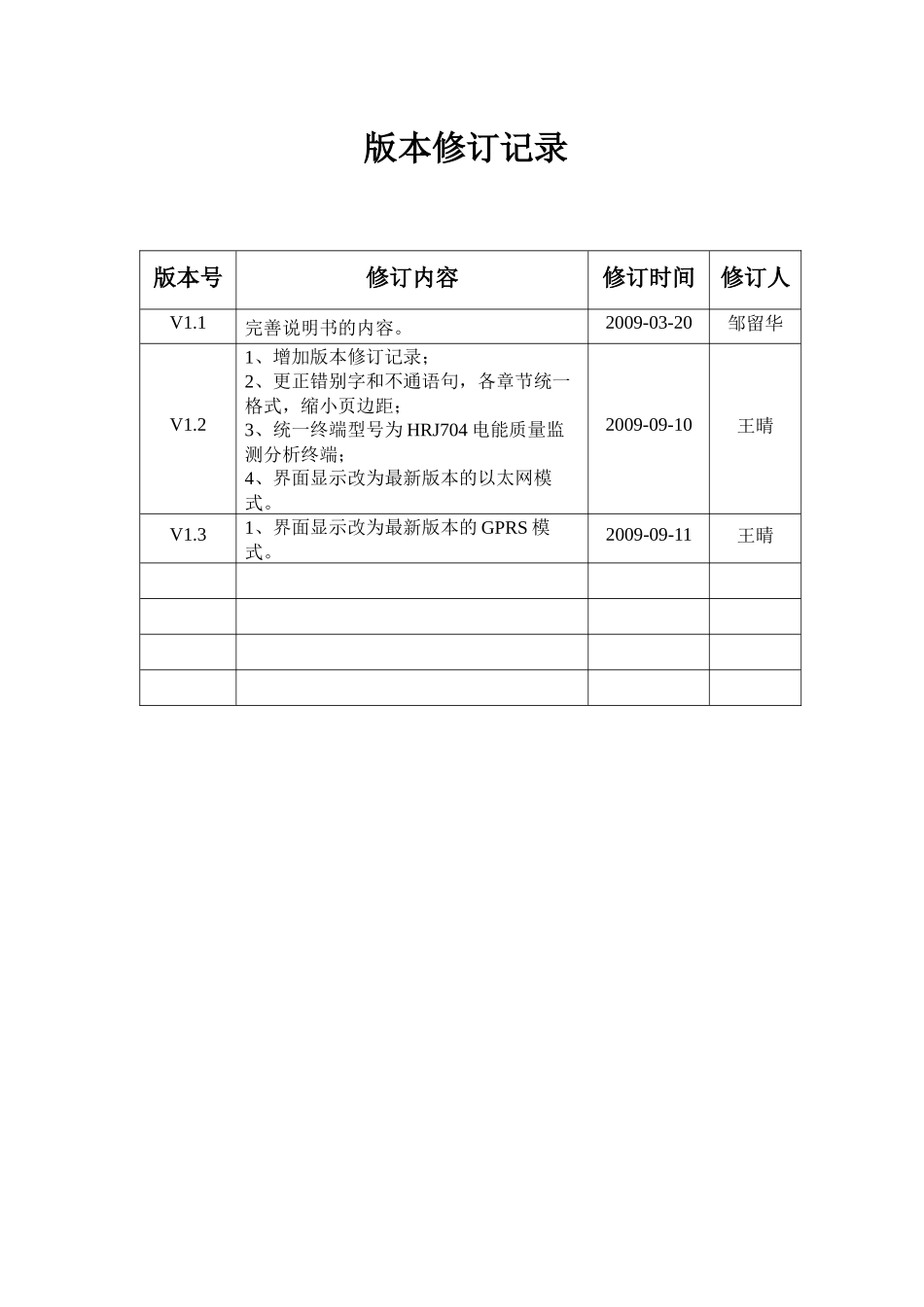

HRJ704电能质量监测分析终端PowerQualityMonitorTerminal技术及使用说明南京华瑞杰自动化设备有限公司NANJINGHUARUIELECTRICAUTOMATIONCO.LTD二○○九年九月版本修订记录版本号修订内容修订时间修订人V1.1完善说明书的内容。2009-03-20邹留华V1.21、增加版本修订记录；2、更正错别字和不通语句，各章节统一格式，缩小页边距；3、统一终端型号为HRJ704电能质量监测分析终端；4、界面显示改为最新版本的以太网模式。2009-09-10王晴V1.31、界面显示改为最新版本的GPRS模式。2009-09-11王晴目录第一章HRJ700综述.................................................................3第二章HRJ704功能介绍.........................................................4第三章HRJ704技术参数.........................................................6第四章HRJ704外形和接线.....................................................9第五章HRJ704显示说明.......................................................12第六章HRJ704常见故障及排除...........................................34版本：V1.3第一章HRJ700综述理想的电力系统向用户提供的应该是一个恒定工频的正弦波形电压，而随着电力电子技术的发展，直流输电、大功率单相整流技术在工业部门和用电设备上被广泛应用，如大功率可控硅器件、开关电源、变频调速等，这些典型非线性负荷将从电网吸入或注入谐波电流，从而引起电网电压畸变，使电网波形受到污染，供电质量恶化，附加损失增加，传输能力下降，成为影响电能质量的重要因素。在电网中，三相负荷不平衡、电力系统谐振接地等会产生负序，大功率整流和非线性设备等会产生谐波。负序和谐波严重影响了供电质量，它们首先影响了电力设备安全运行。谐波可能引起谐振，谐振高压加在电容器两端，因为高次谐波对电容器阻抗很小，所以电容器易过负荷而击穿；高次谐波电流流入变压器，铁芯损耗增加；高次谐波电流流入电动机，不仅铁芯损耗增加，而且使转子发生振动，严重影响加工质量；高次谐波使保护设备误动作，使系统损失加大；高次谐波使电力系统发生电压谐振，在线路上引起过电压，会击穿设备绝缘。负序和谐波对发电机不仅有热效应，产生局部发热，而且会使发电机组产生振动，并伴有噪音，严重威胁机组的安全稳定运行。HRJ700系列电能质量监测终端采用先进的32位DSP处理器，是具有高速采样、计算、分析、统计、通讯和显示等功能相结合的电能质量监测设备。可实时监测电网的高达63次的谐波含有率、谐波总畸变率、三相电压不平衡度、闪变、电压偏差、电压波动、频率、各次谐波有功功率、无功功率、真功率因数、相移功率因数、真有效值、正负序等电能质量指标。HRJ703装置可以同时采集分析多至8个监测点的电能质量情况，采用源于航天的VxWorks操作系统，配备8.4寸彩色液晶显示器，4U的标准19英寸机相，比较适合安装在变电站等出线较多的场合。HRJ704装置可以采集分析1个监测点的电能质量数据，采用便于安装的电表式外形与安装结构，比较适合配电和大用户侧的监测需求。HRJ704装置接线方式可以配置为三相四线或三相三线接线方式。HRJ700系列电压输入都可以配置为57.7V、100V、220V、380V。第二章HRJ704功能介绍2.1、电能质量监测功能介绍基本参数测量三相电压有效值、三相电流有效值、有功功率、无功功率、功率因数相移功率因数、电网频率。电能质量参数测量三相基波电压、三相基波电流、三相基波有功/无功功率、正序/负序/零序电压、正序/负序/零序电流、三相电压不平衡度、三相电压波动、短时闪变（Pst）、长时闪变（Plt）。谐波测量（50次）三相各次谐波电压含有率、三相各次谐波电流含有量、三相各次谐波有功/无功功率、三相电压谐波总畸变率、三相电流谐波总畸变率。2.2、实时录波功能根据主站下发的命令可以设定录波周波数（最大为4）、设定每周波的采样次数（最大为256）。2.3、存储功能保存电能质量分析数据，保存间隔可以设定，间隔时间单位为分钟。可以保存2~6个月的电能质量历史数据。保存时间不小于10年。2.4、通讯功能支持RS485和RS232接口。支持以太...
