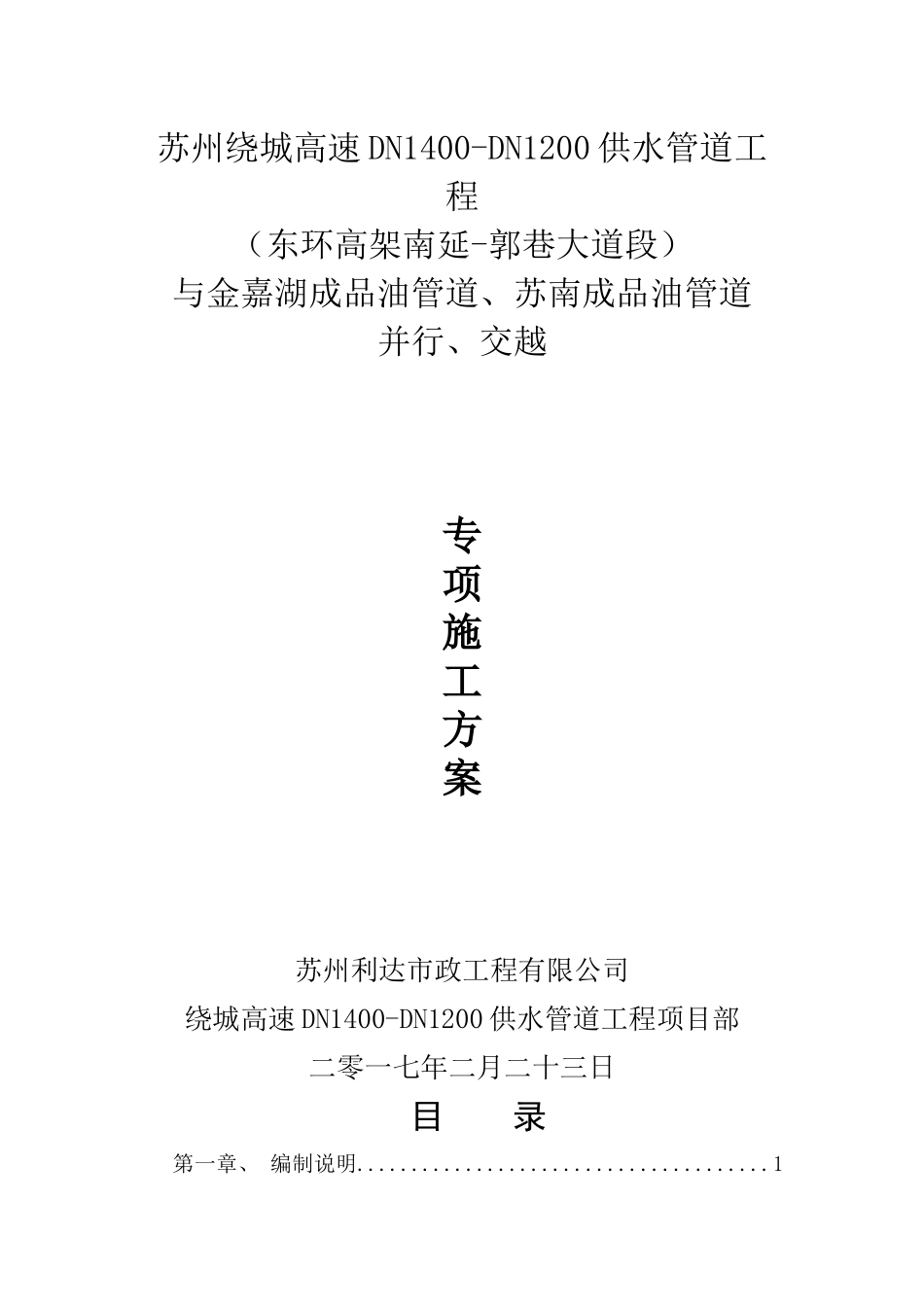

苏州绕城高速DN1400-DN1200供水管道工程（东环高架南延-郭巷大道段）与金嘉湖成品油管道、苏南成品油管道并行、交越专项施工方案苏州利达市政工程有限公司绕城高速DN1400-DN1200供水管道工程项目部二零一七年二月二十三日目录第一章、编制说明......................................1第二章、工程概况......................................2第三章、施工组织计划...................................5第四章、成品油管道保护施工方案.........................6第五章、危险因素分析及防控措施........................17第六章、施工安全保障措施..............................18第七章、安全应急预案..................................21第一章、编制说明一、编制依据：施工投标文件、施工图纸、现场勘察资料、相关国家和行业标准规范中华人民共和国石油天然气管道保护法《油气输送管道穿越工程设计规范》（GB50423-2013）《油气长输管道工程施工及验收规范》（GB50369-2006）《钢制管道焊接及验收规范》（SY/T4103-2006）《石油天然气金属管道焊接工艺评定》（SY/T0452-2002）《石油天然气钢质管道无损检测》（SY/T4109-2005）《埋地钢质管道聚乙烯防腐层技术标准》（SY/T0413-2002）《钢质管道熔结环氧粉末外涂层技术标准》（SY/T0315-2005）《吴中区区域供水管道工程设计方案》（上海市政工程设计总院（集团）有限公司《建筑地基基础设计规范》（GB50007-2002）；《混凝土结构设计规范》（GB50010-2002）；《建筑地基处理技术规范》（JGJ79-2002）；《给水排水工程钢筋混凝土沉井结构设计规程》（CECS1372002）；《建筑基坑支护技术规范》（JGJl20-99）；《建筑抗震设计规范》（GB050011-2001）；《建筑结构荷载规范》（GB50009-2001）；《地下工程防水技术规范》（GB50108-2001）；《给水排水管道工程施工及验收规范》（GB50268—2008）；《混凝土结构工程施工质量验收规范》（GB50204—2002）。本公司类似工程施工技术文件及经验。现场踏勘、调查所掌握的第一手资料。二、编制目的1、安全第一管线交叉、并行范围施工既要保证成品油管道输油安全，同时务必确保施工安全。2、质量为本严格遵守并落实执行设计文件、技术规范及验收标准，确保质量目标的实现。3、风险预控为保证成品油管道输油安全，我们在施工生产的每个环节都必须指定切实的预控指导方案和措施。4、资源合理配置按照管理人员精干高效、技术人员业务精通、施工队伍经验丰富、施工设备先进合理的原则、满足现场需求，确保工程顺利实施。5、节约环保以“科学发展观”的思想为指导，严格遵守环境保护法相关环保规定。节约用地，科学文明施工，将环境保护工作落到实处。三、使用范围本专项施工方案编制范围为苏州绕城高速DN1400-DN1200供水管道工程（东环高架南延-郭巷大道段）与金嘉湖成品油管道（光缆）、苏南成品油管道（光缆）并行、交越施工。第二章、工程概况2.1绕城高速DN1400-DN1200供水管道工程（东环高架南延-郭巷大道段）概况绕城高速DN1400-DN1200供水管道工程（东环高架南延-郭巷大道段）时吴中区区域供水管线工程项目的重要组成部分，线路走向如下：起点为东环高架南延（桩号KO+000），管道沿绕城高速北侧向东敷设；途径苏嘉杭高速，终点位郭巷大道西侧（桩号K3+058），全线敷设DN1200供水管道约3058米，设计运行压力为0.3MPa。本工程管道主要沿苏州绕城高速公路敷设，沿途多为公路绿化带，地势较为平坦，部分地段存在并行高压电塔及零星建筑物，基本上采用直埋方式排设，部分跨越河道采用灌桩架空方式，管道过苏嘉杭高速公路时，采用桥梁下方架空穿越方式。表2-1绕城高速DN1400-DN1200管线主要工程量编号材质规格单位数量备注绕城高速DN1400-DN1200管线球墨铸铁管DN1400米3724埋管球墨铸铁管DN1200米2371埋管钢管DN1400米176管桥，供4处钢管DN1200米71管桥，共2处钢管DN1200米98顶管2.2金嘉湖成品油管道苏州支线概况金嘉湖输油管道-苏州支线（嘉兴分输站-苏州末站）全长约70.245公里，其中江苏境内长约48公里。工程于2007年12月5日正式开工建设，于2008年11月14日正式投产运行。管道钢材采用直...
