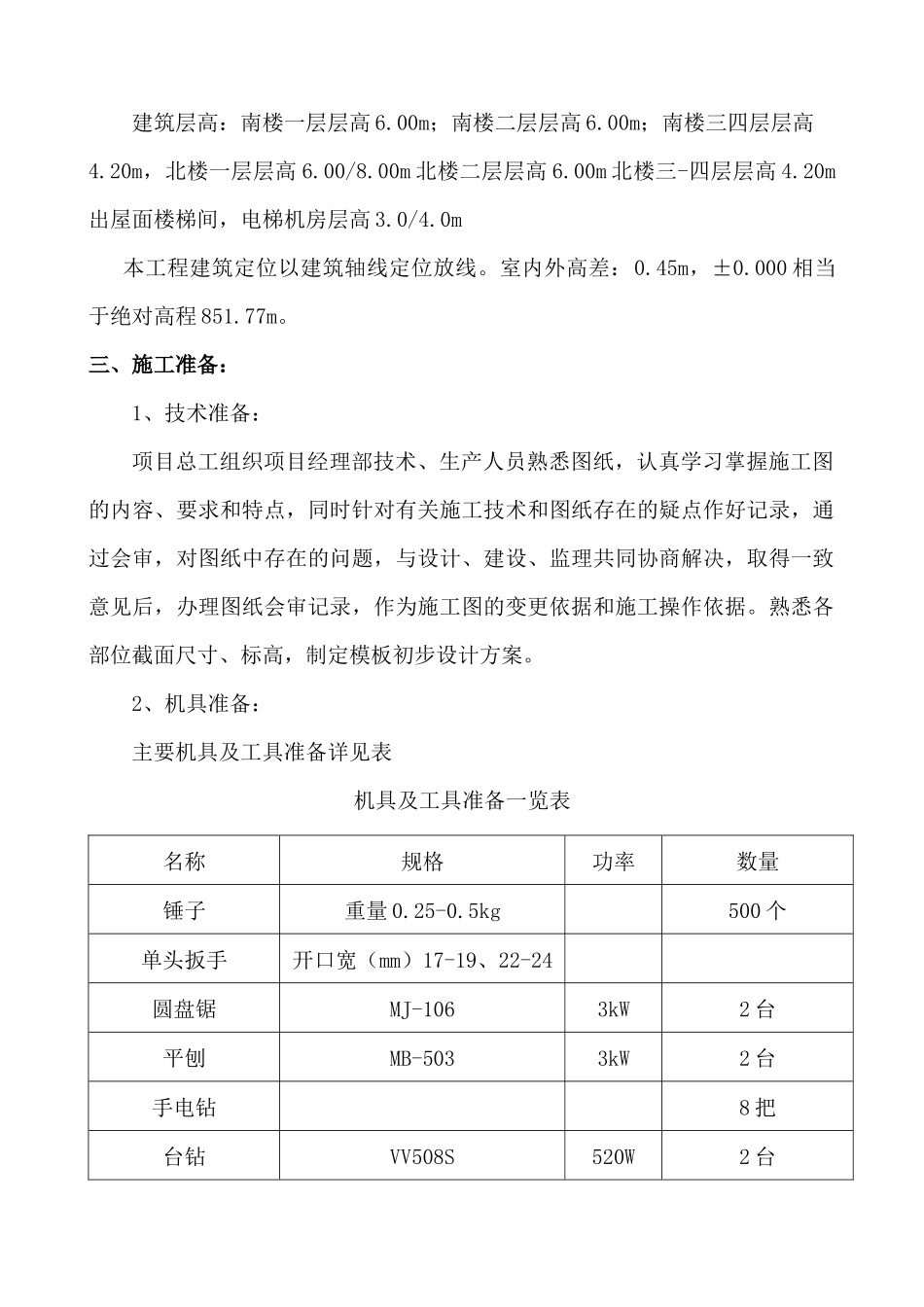

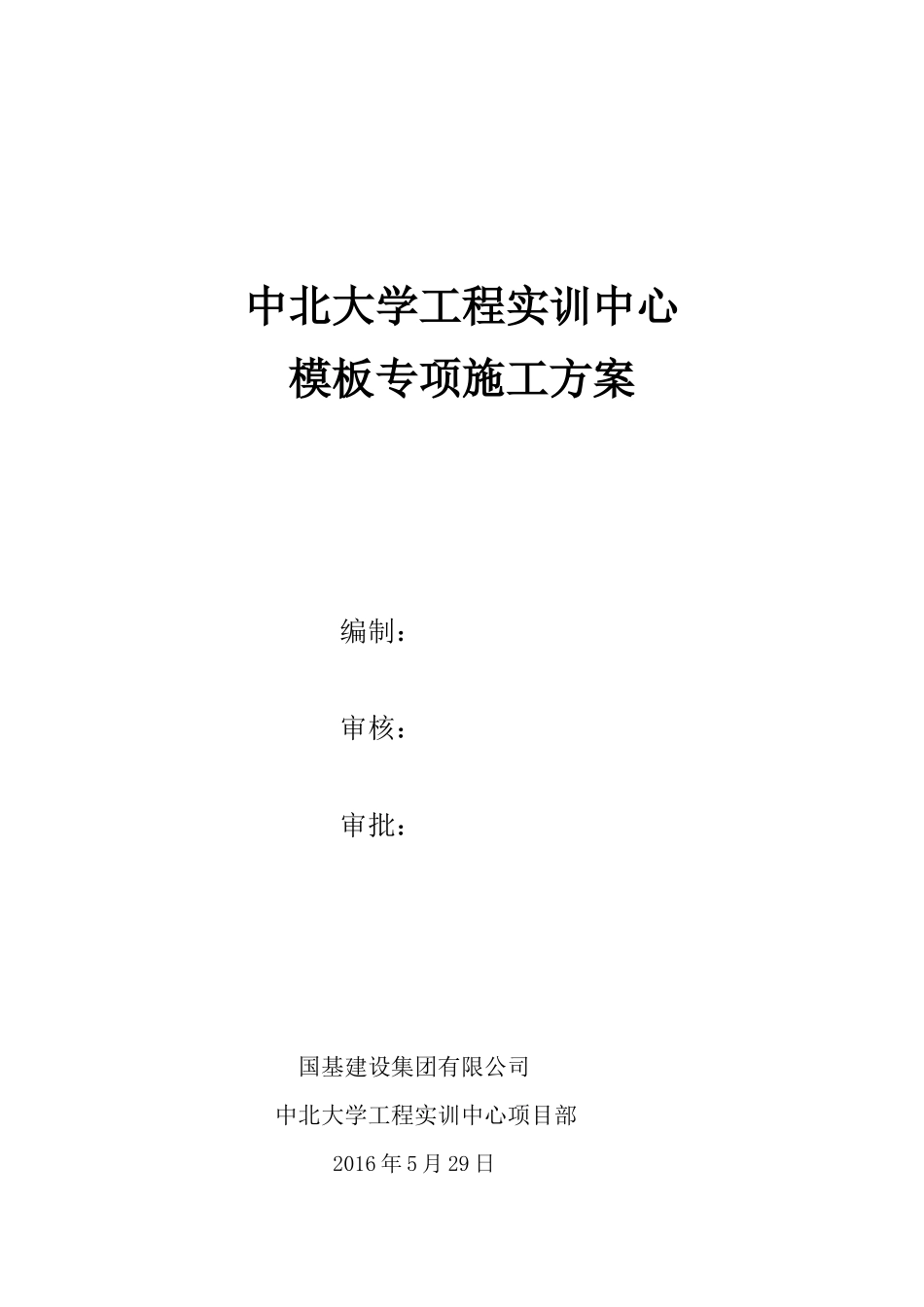

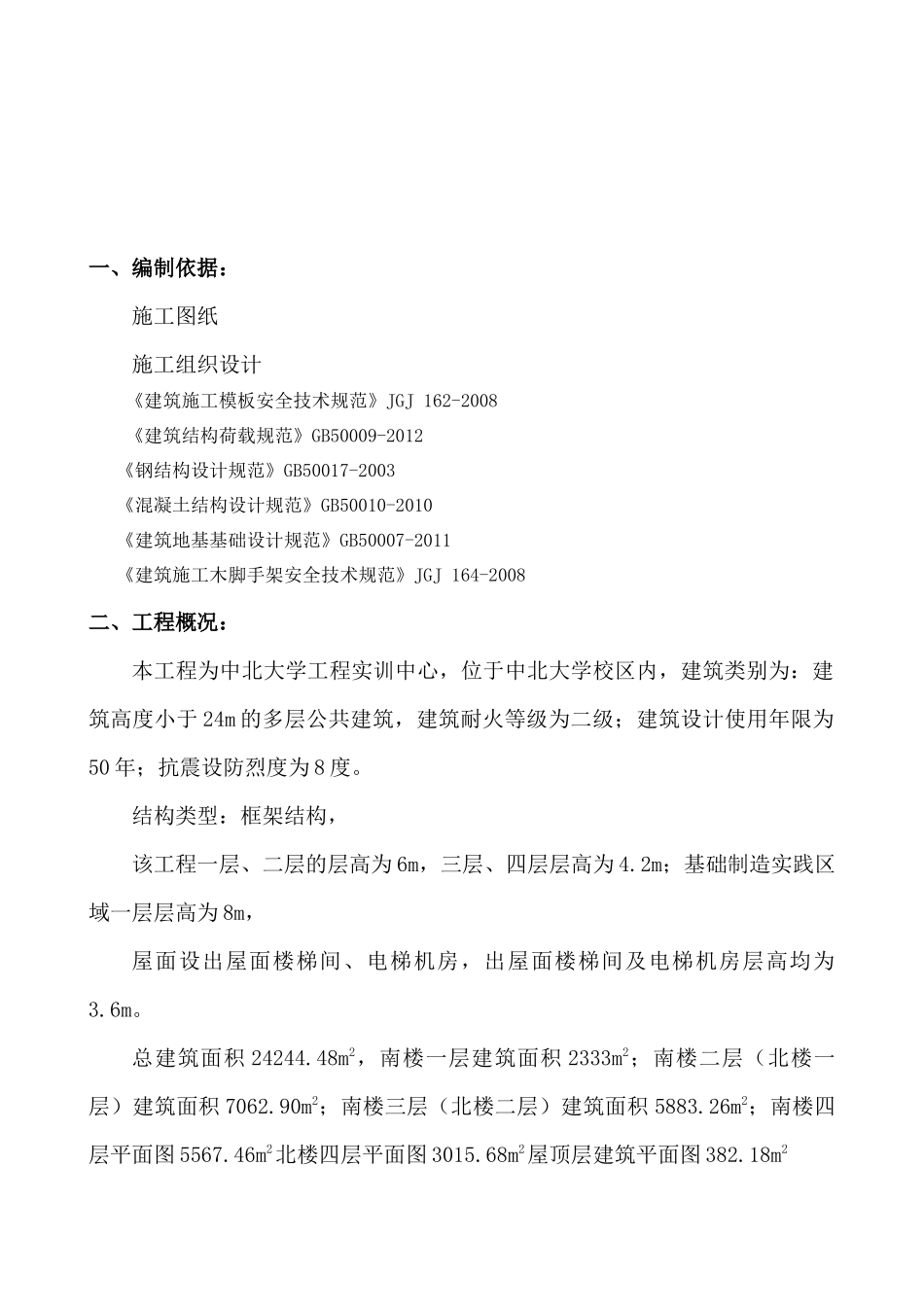

中北大学工程实训中心模板专项施工方案编制：审核：审批：国基建设集团有限公司中北大学工程实训中心项目部2016年5月29日一、编制依据：施工图纸施工组织设计《建筑施工模板安全技术规范》JGJ162-2008《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《混凝土结构设计规范》GB50010-2010《建筑地基基础设计规范》GB50007-2011《建筑施工木脚手架安全技术规范》JGJ164-2008二、工程概况：本工程为中北大学工程实训中心，位于中北大学校区内，建筑类别为：建筑高度小于24m的多层公共建筑，建筑耐火等级为二级；建筑设计使用年限为50年；抗震设防烈度为8度。结构类型：框架结构，该工程一层、二层的层高为6m，三层、四层层高为4.2m；基础制造实践区域一层层高为8m，屋面设出屋面楼梯间、电梯机房，出屋面楼梯间及电梯机房层高均为3.6m。总建筑面积24244.48m2，南楼一层建筑面积2333m2；南楼二层（北楼一层）建筑面积7062.90m2；南楼三层（北楼二层）建筑面积5883.26m2；南楼四层平面图5567.46m2北楼四层平面图3015.68m2屋顶层建筑平面图382.18m2建筑层高：南楼一层层高6.00m；南楼二层层高6.00m；南楼三四层层高4.20m，北楼一层层高6.00/8.00m北楼二层层高6.00m北楼三-四层层高4.20m出屋面楼梯间，电梯机房层高3.0/4.0m本工程建筑定位以建筑轴线定位放线。室内外高差：0.45m，±0.000相当于绝对高程851.77m。三、施工准备：1、技术准备：项目总工组织项目经理部技术、生产人员熟悉图纸，认真学习掌握施工图的内容、要求和特点，同时针对有关施工技术和图纸存在的疑点作好记录，通过会审，对图纸中存在的问题，与设计、建设、监理共同协商解决，取得一致意见后，办理图纸会审记录，作为施工图的变更依据和施工操作依据。熟悉各部位截面尺寸、标高，制定模板初步设计方案。2、机具准备：主要机具及工具准备详见表机具及工具准备一览表名称规格功率数量锤子重量0.25-0.5kg500个单头扳手开口宽（mm）17-19、22-24圆盘锯MJ-1063kW2台平刨MB-5033kW2台手电钻8把台钻VV508S520W2台手提电锯M-615A1.05kW4台手提电刨0.45kW4台压刨MB10657.5kW2台活动扳手最大开口宽65mm手电钻钻头直径12-20mm12个空压机1立方2台钢丝钳长150、175mm墨斗、粉线带砂轮切割机配套零配件和工具箱水准仪AL3221台激光垂准仪DZJ-31台水平尺长450、500、550mm钢卷尺50m/30m/5m直尺2-3m工程检测尺2m塞尺一般3、材料准备：本工程主体结构采用覆膜多层板。隔离剂选用水性隔离剂，根据所需材料提前考虑，选用相关材料厂家。四、主要施工方法及措施：1、垫层模板：垫层厚度为100mm，垫层模板采用50mm×100mm方木，沿垫层边线设置方木，方木支撑在基坑壁上。2、筏板及基础梁模板：筏板厚度为500mm，侧模采用多层板，50mm×100mm方木做竖楞（方木均经压刨找平）Φ48×2.8mm架子管做横楞，钢管斜支撑加固。JZL模采用Φ16的钢筋做吊环@1000mm，15mm厚多层板，50mm×100mm方木做竖楞（方木均经压刨找平）Φ48×2.8mm架子管做横楞，采用Φ14对拉螺栓间距500mm。3、主体模板：模板采用915mm×1830mm×15mm厚多层板面板。1）直段墙模板内竖楞50×100mm方木间距200mm，外横楞用2Φ48×2.8mm架子管间距500mm布置，内外墙采用Φ14对拉螺栓间距500mm，与3型扣件配套使用，在其上、中、下部各加一排Φ48×2.8mm钢管斜撑，间距600mm，上下排交错布置。阴阳角模板现场定型加工，阴角模板按45º角拼缝对接，阳角模板直接对拼。为保证整体墙模刚度和稳定性，另沿高度方向设三-四刀抛地斜撑，从而形成了整套的墙体模板体系。2）梁模板：梁模底模与侧模均采用15mm厚多层板，主龙骨采用50×100mm@600单面刨光方木，梁侧模、梁底模按图纸尺寸进行现场加工，由塔吊或吊车运至作业面组合拼装，然后加横楞并利用支撑体系将梁两侧夹紧。3、顶板模板：顶板模板采用15mm厚多层板。主龙骨采用Φ48×2.8mm双钢管，次龙骨选用50×100mm@200双面刨光方木，为保证顶板的整体混凝土成型效果，将整个顶板的竹胶板按同一顺序、同一方向对缝平铺，必须保证接缝处下方有龙骨，且拼缝严密，表面无错台现象。4、楼梯模板；楼梯模板为15mm厚多层板，踏...
