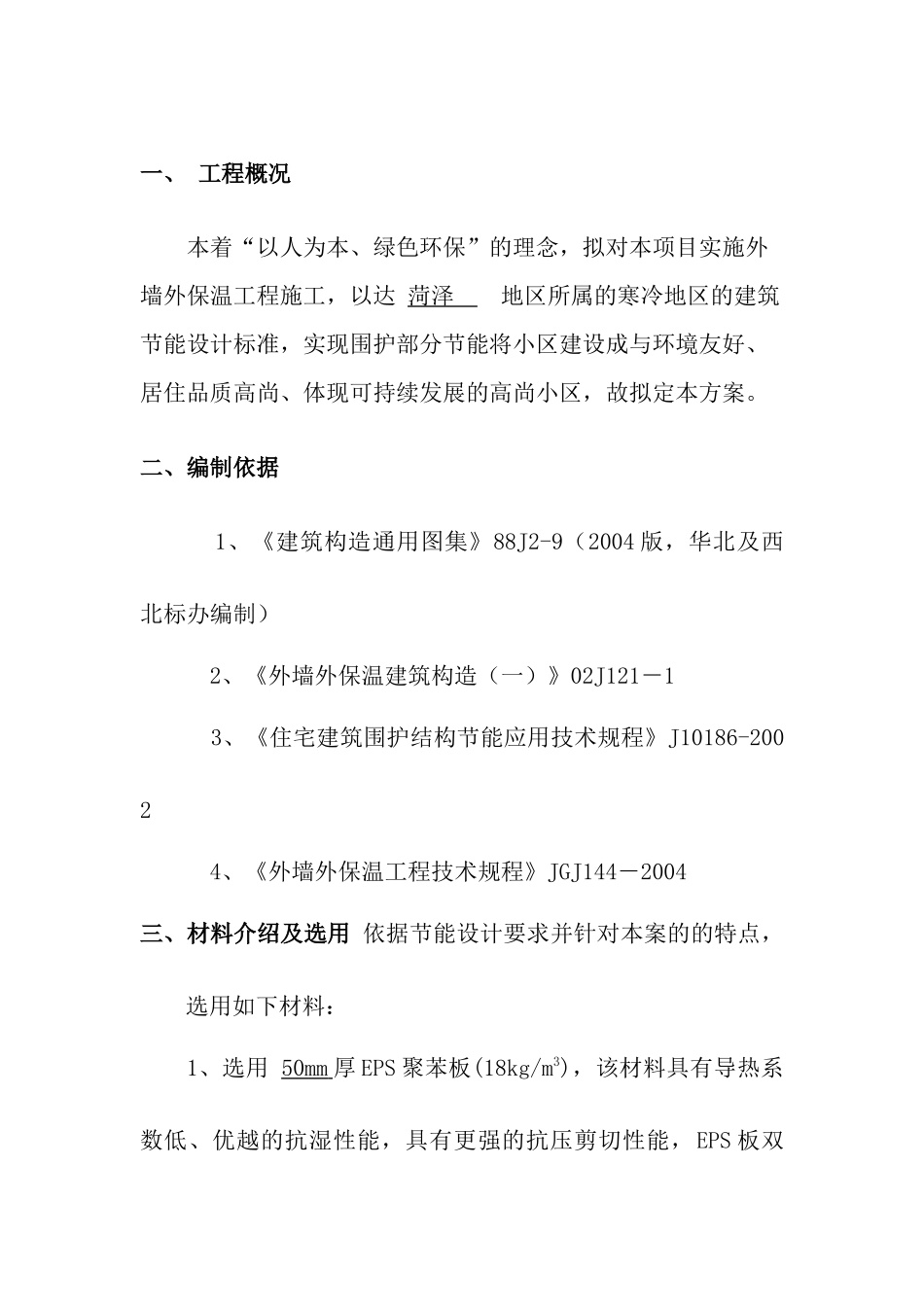

一、工程概况本着“以人为本、绿色环保”的理念，拟对本项目实施外墙外保温工程施工，以达菏泽地区所属的寒冷地区的建筑节能设计标准，实现围护部分节能将小区建设成与环境友好、居住品质高尚、体现可持续发展的高尚小区，故拟定本方案。二、编制依据1、《建筑构造通用图集》88J2-9（2004版，华北及西北标办编制）2、《外墙外保温建筑构造（一）》02J121－13、《住宅建筑围护结构节能应用技术规程》J10186-20024、《外墙外保温工程技术规程》JGJ144－2004三、材料介绍及选用依据节能设计要求并针对本案的的特点，选用如下材料：1、选用50mm厚EPS聚苯板(18kg/m3)，该材料具有导热系数低、优越的抗湿性能，具有更强的抗压剪切性能，EPS板双面做拉毛处理,以增加粘结面积。2、网格布选用耐碱抗裂网格布，密度为160g/m2。3、EPS板粘结剂选用环雅EPS板粘结剂。该材料具有粘结强度高、使用方便的优点，且具有超强的粘结力和耐水能力。施工便捷、安全可靠。4、聚合物抹面胶浆选用聚合物环雅抗裂抹面胶浆（单组份）。该材料具有高粘结性能及塑变柔韧性，防水性优异，持久耐老化。且施工性能卓越。5、锚固件采用保温系统专用锚固件。可以增强系统的安全性能。6、胶粉聚苯颗粒7、界面剂四、外墙外保温系统效能及特点1、系统的保温、隔热效能2、对建筑物围护结构外墙的全面包覆，有效地避免了热桥；另外由于结构层在系统的内侧，外界环境对其影响甚微，而其高值的蓄热性能得到充分利用，当室内受到不稳定的热波作用（如室内温度上升或下降），墙体结构层能够通过吸热或释放热量平衡温度，有利于室内温度保持稳定。2、保护主体结构，延长建筑物的服务寿命因系统构造特点，系统保温层位于建筑物围护结构的外侧，避免或大大缓冲了外界温度变化导致结构变形而产生的应力及应力积聚，避免了雨雪冰冻、湿热干燥循环造成的结构破坏，大大减少了外界的有害气体和物质对结构的侵蚀。基于此，外保温系统既可减少或避免围护结构的温度应力或积聚，又可对主体结构起保护作用，从而有效地提高了主体结构的耐久性能。3、有利于提高墙体的防水防潮性能，降低了墙体的含湿量通常情况下，当墙体采用加气混凝土、混凝土空心砌块、摩卡砌体时，在砌筑灰缝和面砖粘贴不密实情况下，其防雨防潮和气密性较差，采用外保温系统则可大大提高和改善墙体的防水和气密性能。还由于蒸汽渗透性高的主体结构材料处于外保温系统的内侧，系统的本身固有性能使得墙体内部避免了冷凝结露现象的发生，同时结构层的整个墙身温度提高且较为稳定，湿度降低，进而进一步改善了墙体本身的保温性能。4、提高了建筑外墙面的抗裂性能外墙外保温系统，从粘结层粘结材料、护面层系统、保温层材料及饰面材料均提出了严格的要求与标准，要求具优异的柔性、粘结力、防水及弹性材料，大大提高系统及墙面装饰体系的抗裂和防裂性能。本系统的性能指标如下表所示。试验项目性能指标耐候性经80次高温（70℃）-淋水(15℃)循环和20次加热(50℃)-冷冻(-20℃)循环后无开裂、空鼓或脱落。抗裂防护层与保温层的拉伸粘结强度不小于0.1MPa，破坏界面位于保温层。吸水量/（g/㎡）浸水1h≤1000抗冲击强度符合行业标准抗风压值不小于工程项目的风荷载设计值耐冻融严寒及寒冷地区30次循环，夏热冬冷地区10次循环表面无裂纹、空鼓、起泡、剥离。水蒸气湿流密度/g/(㎡.h)≥0.85不透水性试件防护层内侧无水渗透耐磨损，500L砂无开裂、龟裂或表面保护层剥落、损伤系统抗拉强度/Mpa≥0.1并且破坏部位不得位于各层界面饰面砖粘结强度/Mpa≥0.4抗震性能设防烈度等级下面砖饰面及外保温系统无脱落火反应性不被点燃，试件厚度变化不超过10%五、环雅外墙外保温系统的构造层次与组成材料基本构造：构造层次饰面层保温层基层饰面层保温层基层外墙保温系统基本构造构造示意图1234，5，67基层墙体界面层保温层抗裂防护层饰面层中级抹灰墙面专用界面剂EPS板(厚50mm)聚合物抹面胶浆+耐碱玻纤网布+聚合物抹面胶浆(总3mm厚)涂料六、热工计算由于菏泽热工区属于寒冷地区，根据相关规范，该地区的建筑节能要求达到维护结构节能65％的要求。因此，经过热工计算，本案采用50mmEPS板，能够...
