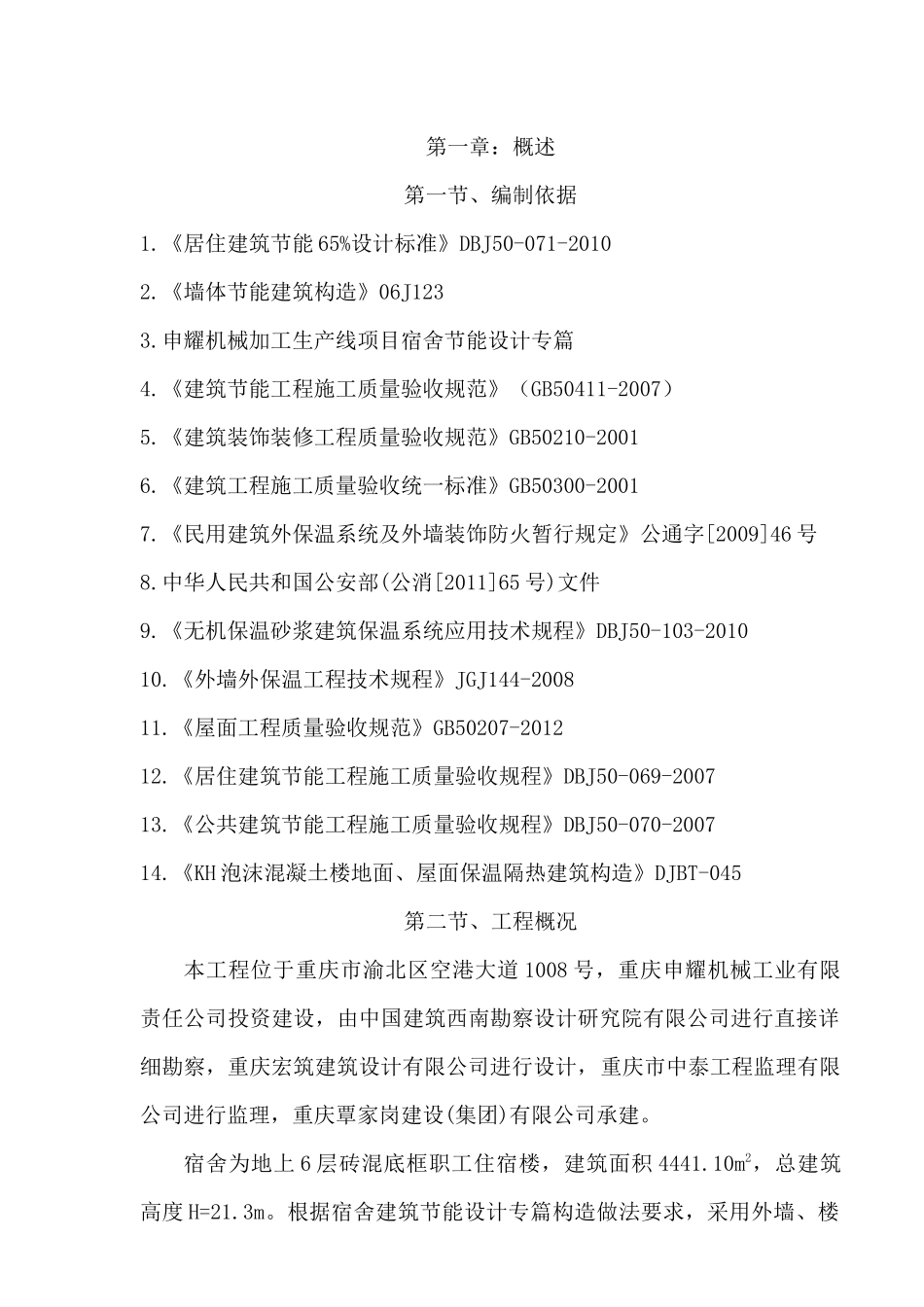

第一章：概述第一节、编制依据1.《居住建筑节能65%设计标准》DBJ50-071-20102.《墙体节能建筑构造》06J1233.申耀机械加工生产线项目宿舍节能设计专篇4.《建筑节能工程施工质量验收规范》（GB50411-2007）5.《建筑装饰装修工程质量验收规范》GB50210-20016.《建筑工程施工质量验收统一标准》GB50300-20017.《民用建筑外保温系统及外墙装饰防火暂行规定》公通字[2009]46号8.中华人民共和国公安部(公消[2011]65号)文件9.《无机保温砂浆建筑保温系统应用技术规程》DBJ50-103-201010.《外墙外保温工程技术规程》JGJ144-200811.《屋面工程质量验收规范》GB50207-201212.《居住建筑节能工程施工质量验收规程》DBJ50-069-200713.《公共建筑节能工程施工质量验收规程》DBJ50-070-200714.《KH泡沫混凝土楼地面、屋面保温隔热建筑构造》DJBT-045第二节、工程概况本工程位于重庆市渝北区空港大道1008号，重庆申耀机械工业有限责任公司投资建设，由中国建筑西南勘察设计研究院有限公司进行直接详细勘察，重庆宏筑建筑设计有限公司进行设计，重庆市中泰工程监理有限公司进行监理，重庆覃家岗建设(集团)有限公司承建。宿舍为地上6层砖混底框职工住宿楼，建筑面积4441.10m2，总建筑高度H=21.3m。根据宿舍建筑节能设计专篇构造做法要求，采用外墙、楼地面及屋面保温隔热技术实施建筑节能，本工程外墙保温为“面砖饰面无机保温砂浆外墙内外组合保温系统”。外墙面积约4100平方米，全部采用深灰色45×95饰面砖粘贴，缝内填抗渗性的柔性防水勾缝剂勾缝。楼面保温采用“无机保温砂浆楼面保温系统”。地面及屋面采用“泡沫混凝土保温隔热系统”。第三节、工程特点1、重庆是夏热冬冷地区，属于亚热带湿润季风气候，夏季气温较高、湿度大、风速小、潮湿闷热；冬季气温低、湿度大，日照率低、阴冷潮湿，根据该气候特点及《居住建筑节能65%设计标准》DBJ50-071-2010的要求，该地区的节能建筑应充分体现“突出隔热兼具保温”的双控技术理念，基于此，在保温隔热材料的选择上应首先考虑其隔热性能即热惰性指标（热惰性指标越高，隔热性能越好）。2、面砖饰面无机保温砂浆外墙内外组合保温系统，是采用无机保温砂浆作保温隔热层，用界面砂浆与基层墙体粘贴，现场成型的新型墙体保温技术。抗裂防护层为第一遍抗裂砂浆＋热镀锌电焊网（用塑料锚栓与基层锚固）＋第二遍抗裂砂浆，属薄抹灰面层。该系统有效解决了保温隔热、抗裂、抗风压、抗震、耐火、耐候、透气、施工适应性等问题，是综合技术优势最多的外墙外保温的做法。3、泡沫混凝土的特点：用物理方法将泡沫剂水溶液制备成泡沫，再将泡沫加入到由水泥基胶凝材料、集料、掺合料、外加剂和水等制成的料浆中，经混合搅拌、泵送、浇注成型、自然保温养护而成的轻质多孔混凝土，是一种适用于屋面保温找坡、楼地面保温的新型节能材料。泡沫混凝土具有轻质、保温隔热、与基面粘结力强、整体性好、不起拱等独特的材性。采用现场发泡，一次浇筑成型，具有施工安全、方便、速度快等优点。第四节系统构成一、范围本工程保温层由内外无机保温砂浆浆料构成，外墙装饰为45×95饰面砖构成，外墙保温层厚度按照设计要求施工。面砖饰面无机保温砂浆外墙内外组合保温系统基本构造做法如下表：基本构造⑨饰面层柔性腻子＋涂料构造示意图⑧抗裂防护层抗裂砂浆＋耐碱网格布⑦保温层无机保温砂浆⑥界面层界面砂浆⑤基层混凝土墙及各种砌体墙（含抹灰找平层）④界面层界面砂浆③保温层无机保温砂浆②抗裂防护层第一遍抗裂砂浆＋热镀锌电焊网（用塑料锚栓与基层锚固）＋第二遍抗裂砂浆①饰面层面砖粘结砂浆＋饰面砖＋勾缝料二、外墙无机保温砂浆构造基本要求①饰面砖≤5mm②第一遍抗裂砂浆5mm③热镀锌钢丝网（塑料锚拴锚固）0.9mm④第二遍抗裂砂浆5mm⑤无机保温砂浆20mm外内123456789⑥界面砂浆压剪粘结强度≥0.7MPa⑦240厚烧结页岩多孔砖⑧界面砂浆压剪粘结强度≥0.7MPa⑨无机保温砂浆20mm⑩抗裂砂浆(压入耐碱玻璃纤维网格布)5mm柔性腻子+内墙漆三、无机保温砂浆建筑楼面保温系统基本构造如下表：基本构造①饰面层地砖或地板等构造示意图②抹面保护层碎石、卵石混凝土层③保温层无机...
