压力容器教案081124VIP免费

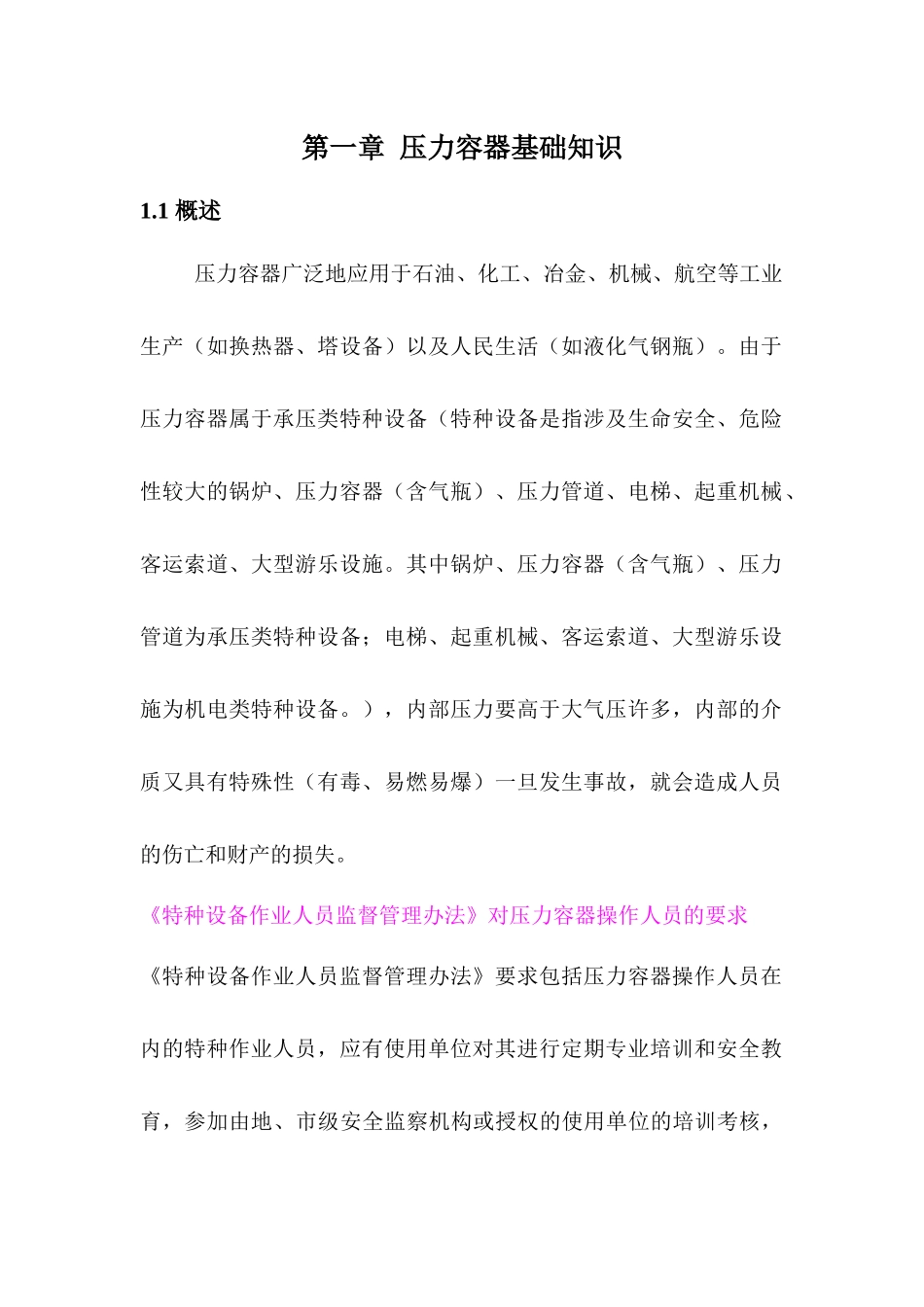

压力容器教案081124_第1页
1/51

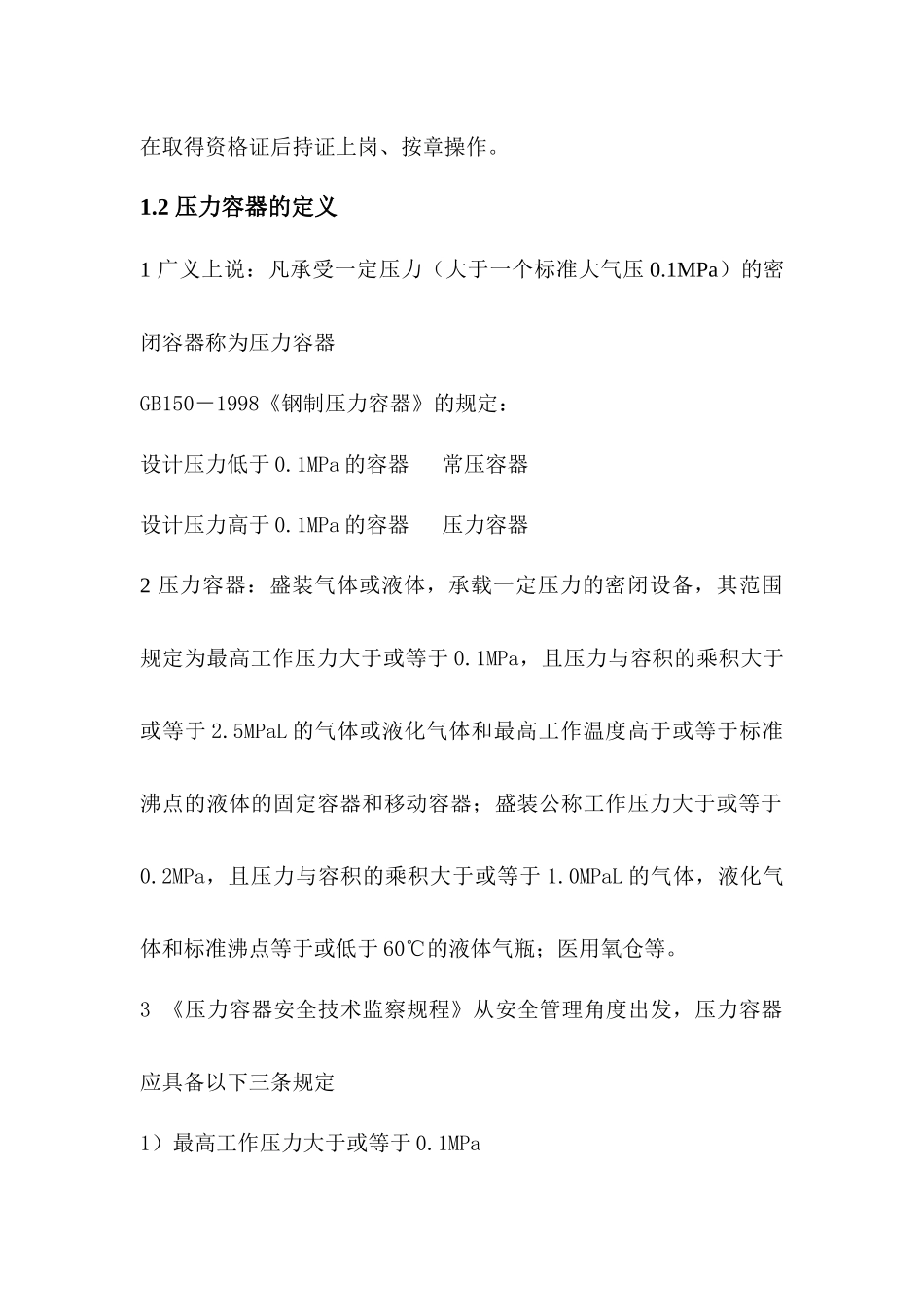

压力容器教案081124_第2页
2/51

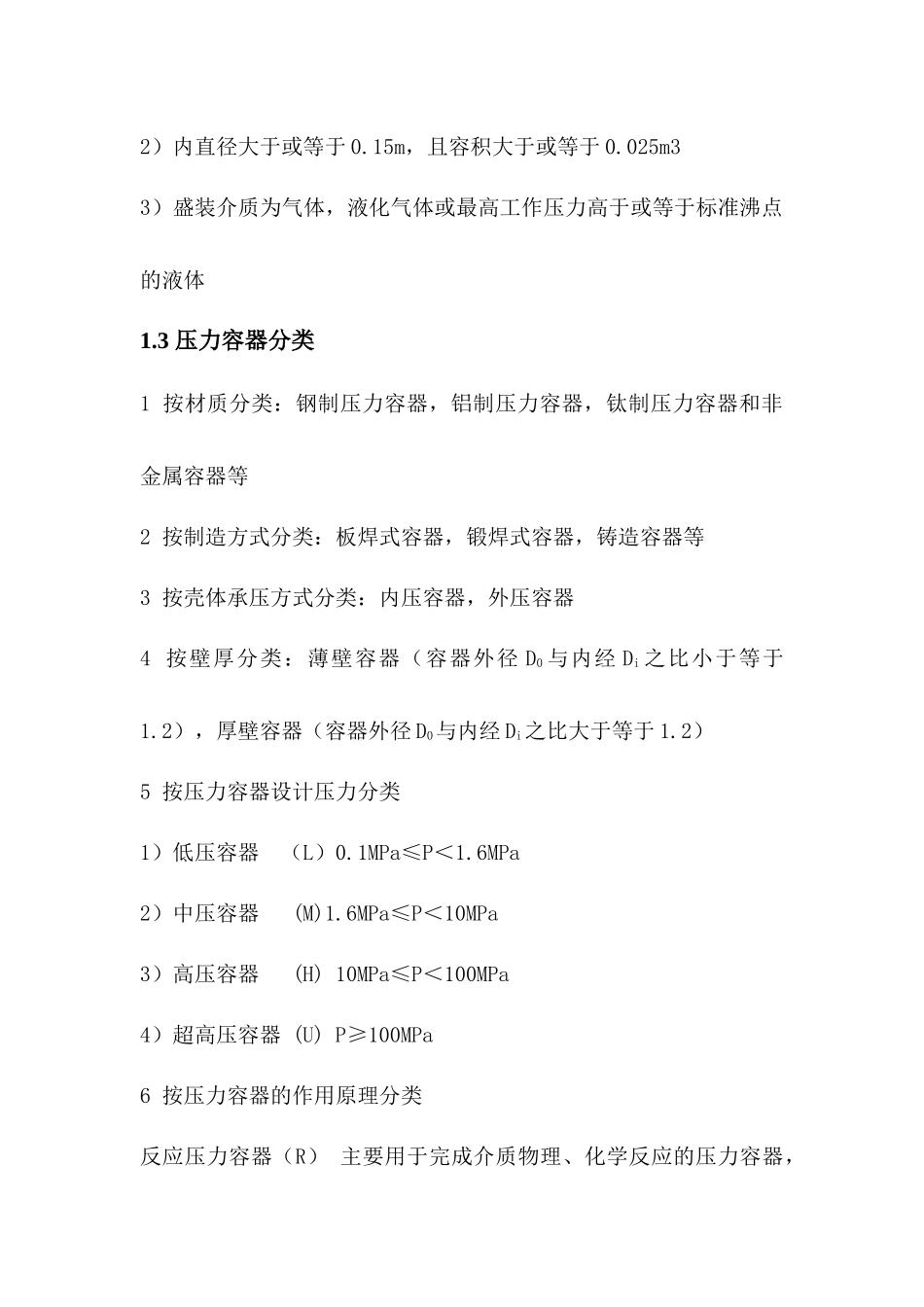

压力容器教案081124_第3页
3/51
第一章压力容器基础知识1.1概述压力容器广泛地应用于石油、化工、冶金、机械、航空等工业生产(如换热器、塔设备)以及人民生活(如液化气钢瓶)。由于压力容器属于承压类特种设备(特种设备是指涉及生命安全、危险性较大的锅炉、压力容器(含气瓶)、压力管道、电梯、起重机械、客运索道、大型游乐设施。其中锅炉、压力容器(含气瓶)、压力管道为承压类特种设备;电梯、起重机械、客运索道、大型游乐设施为机电类特种设备。),内部压力要高于大气压许多,内部的介质又具有特殊性(有毒、易燃易爆)一旦发生事故,就会造成人员的伤亡和财产的损失。《特种设备作业人员监督管理办法》对压力容器操作人员的要求《特种设备作业人员监督管理办法》要求包括压力容器操作人员在内的特种作业人员,应有使用单位对其进行定期专业培训和安全教育,参加由地、市级安全监察机构或授权的使用单位的培训考核,在取得资格证后持证上岗、按章操作。1.2压力容器的定义1广义上说:凡承受一定压力(大于一个标准大气压0.1MPa)的密闭容器称为压力容器GB150-1998《钢制压力容器》的规定:设计压力低于0.1MPa的容器常压容器设计压力高于0.1MPa的容器压力容器2压力容器:盛装气体或液体,承载一定压力的密闭设备,其范围规定为最高工作压力大于或等于0.1MPa,且压力与容积的乘积大于或等于2.5MPaL的气体或液化气体和最高工作温度高于或等于标准沸点的液体的固定容器和移动容器;盛装公称工作压力大于或等于0.2MPa,且压力与容积的乘积大于或等于1.0MPaL的气体,液化气体和标准沸点等于或低于60℃的液体气瓶;医用氧仓等。3《压力容器安全技术监察规程》从安全管理角度出发,压力容器应具备以下三条规定1)最高工作压力大于或等于0.1MPa2)内直径大于或等于0.15m,且容积大于或等于0.025m33)盛装介质为气体,液化气体或最高工作压力高于或等于标准沸点的液体1.3压力容器分类1按材质分类:钢制压力容器,铝制压力容器,钛制压力容器和非金属容器等2按制造方式分类:板焊式容器,锻焊式容器,铸造容器等3按壳体承压方式分类:内压容器,外压容器4按壁厚分类:薄壁容器(容器外径D0与内经Di之比小于等于1.2),厚壁容器(容器外径D0与内经Di之比大于等于1.2)5按压力容器设计压力分类1)低压容器(L)0.1MPa≤P<1.6MPa2)中压容器(M)1.6MPa≤P<10MPa3)高压容器(H)10MPa≤P<100MPa4)超高压容器(U)P≥100MPa6按压力容器的作用原理分类反应压力容器(R)主要用于完成介质物理、化学反应的压力容器,如反应器、合成塔等换热压力容器(E)主要用于完成介质的热量交换的压力容器,如冷凝器、加热器等分离压力容器(S)主要用于完成介质的流体压力平衡缓冲和气体净化分离的压力容器,如分离器、过滤器等储存压力容器(C,其中球罐B)主要用于存储、盛装气体、液体等介质的压力容器,如储罐7按《压力容器安全技术监察规程》的规定1)第三类压力容器高压容器中压容器(极度或高度危害介质)中压储存容器(中度危害或易燃介质,且PV≥10MPa·m3)中压反应容器(中度危害或易燃介质,且PV≥0.5MPa·m3)低压容器(极度或高度危害介质,且PV≥0.2MPa·m3)高压、中压管壳式余热锅炉中压搪玻璃压力容器使用强度级别较高(抗拉强度σb≥540MPa)的材料制造的压力容器移动式压力容器,铁路罐车、罐式汽车和罐式集装箱等球形容器(大于50m3)低温液体储存容器(大于5m3)2)第二类压力容器中压容器低压容器(极度或高度危害介质)低压储存容器和低压反应容器(中度危害或易燃介质)低压管壳式余热锅炉低压搪玻璃压力容器3)第一类压力容器除上述规定以外的低压容器例《压力容器安全技术监察规程》将压力容器划分为第三类压力容器、第二类压力容器和第一类压力容器3类。以下正确选项是_____A只要是高压容器就是第三类压力容器B只要是中压容器就是第二类压力容器C只要是低压容器就是第一类压力容器D低温液体运输(半挂)罐式汽车是第三类压力容器E盛装极度危害介质,且PV乘积为0.2MPa的低压容器是第三类压力容器1.4压力容器运行特性压力容器是在特殊条件(介质的物理性质,如压力、温度,及介质的化学性质)下运行的设备1...
