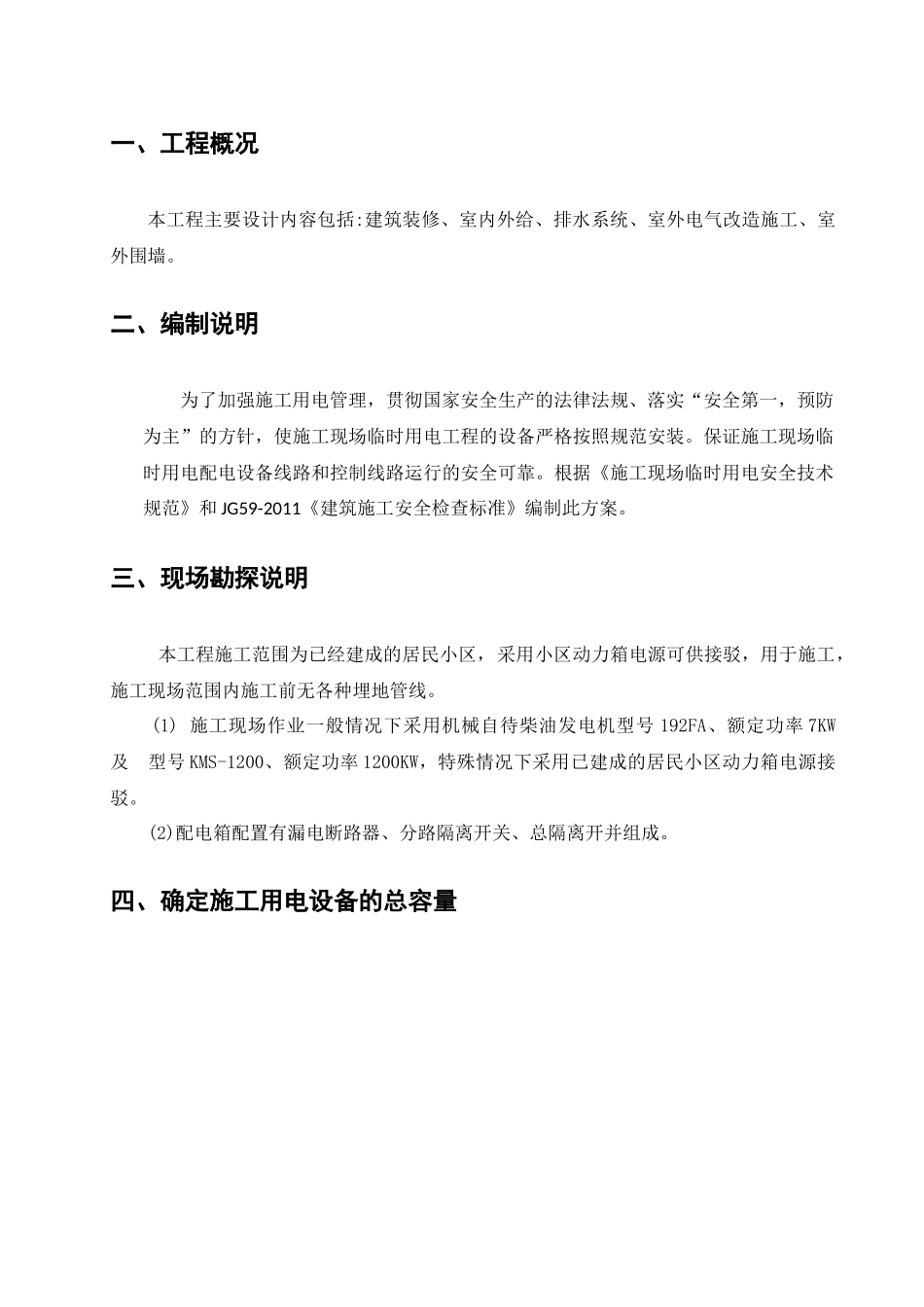

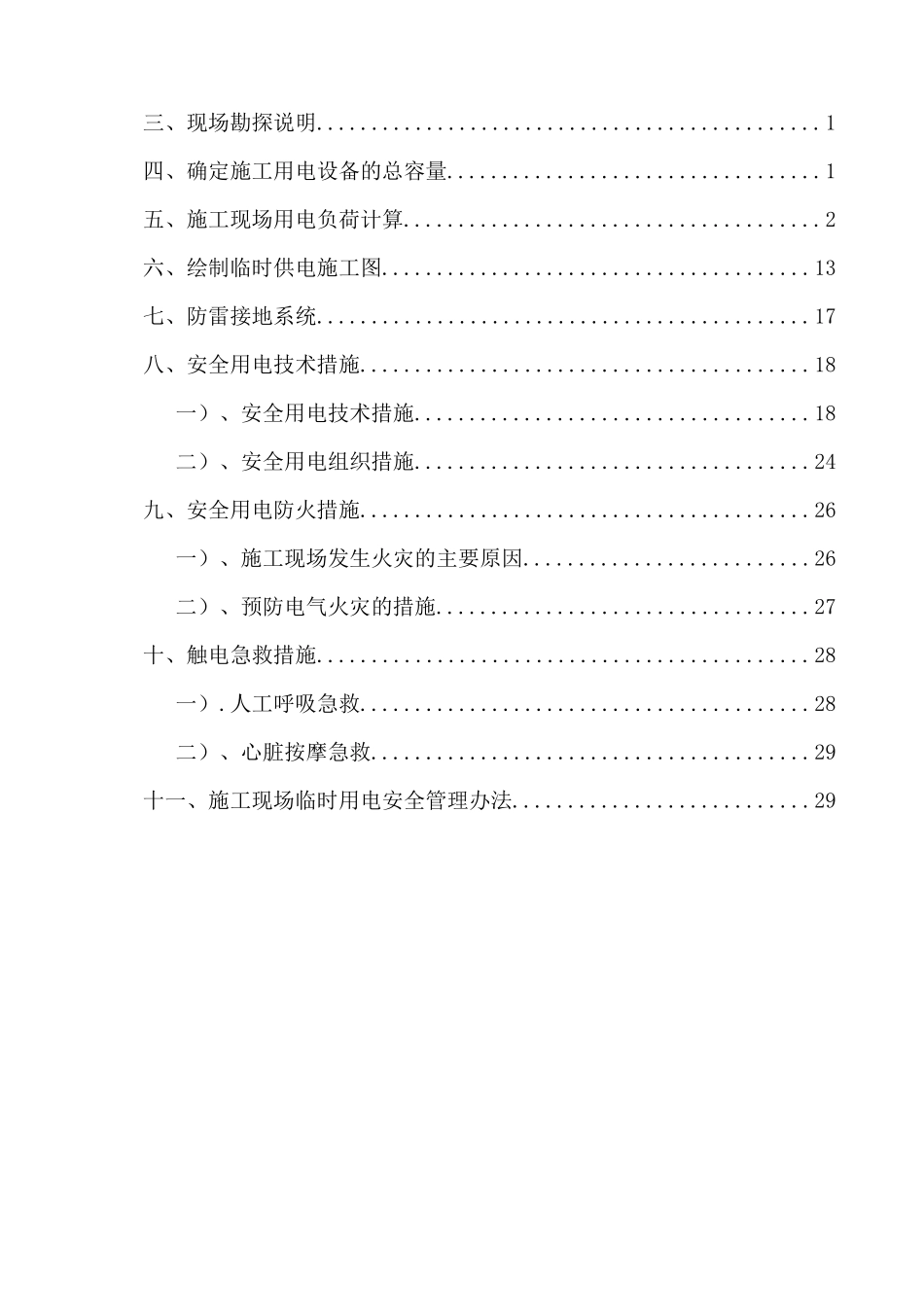

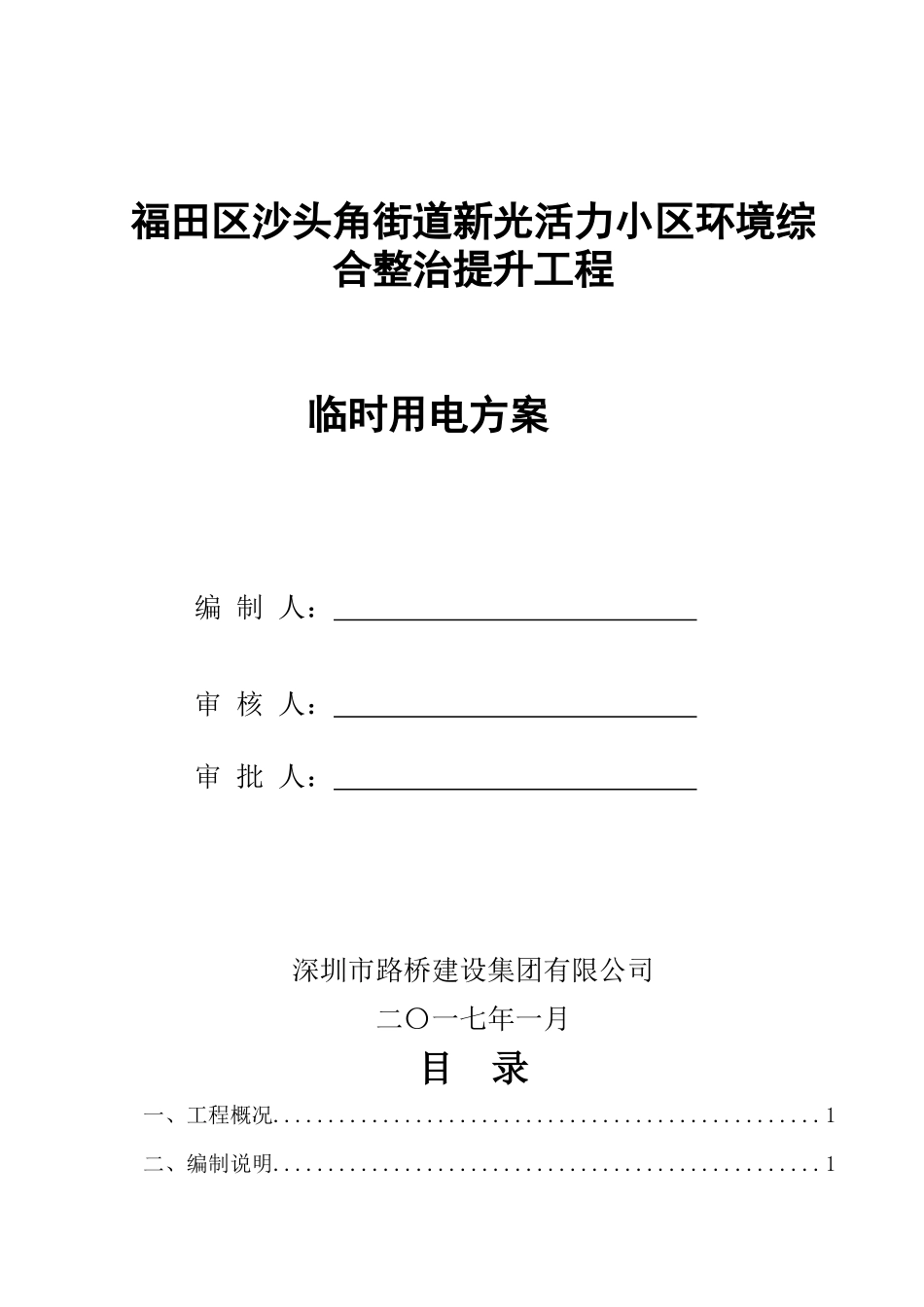

福田区沙头角街道新光活力小区环境综合整治提升工程临时用电方案编制人：审核人：审批人：深圳市路桥建设集团有限公司二〇一七年一月目录一、工程概况..................................................1二、编制说明..................................................1三、现场勘探说明..............................................1四、确定施工用电设备的总容量..................................1五、施工现场用电负荷计算......................................2六、绘制临时供电施工图.......................................13七、防雷接地系统.............................................17八、安全用电技术措施.........................................18一）、安全用电技术措施....................................18二）、安全用电组织措施....................................24九、安全用电防火措施.........................................26一）、施工现场发生火灾的主要原因..........................26二）、预防电气火灾的措施..................................27十、触电急救措施.............................................28一）.人工呼吸急救.........................................28二）、心脏按摩急救........................................29十一、施工现场临时用电安全管理办法...........................29一、工程概况本工程主要设计内容包括:建筑装修、室内外给、排水系统、室外电气改造施工、室外围墙。二、编制说明为了加强施工用电管理，贯彻国家安全生产的法律法规、落实“安全第一，预防为主”的方针，使施工现场临时用电工程的设备严格按照规范安装。保证施工现场临时用电配电设备线路和控制线路运行的安全可靠。根据《施工现场临时用电安全技术规范》和JG59-2011《建筑施工安全检查标准》编制此方案。三、现场勘探说明本工程施工范围为已经建成的居民小区，采用小区动力箱电源可供接驳，用于施工，施工现场范围内施工前无各种埋地管线。(1)施工现场作业一般情况下采用机械自待柴油发电机型号192FA、额定功率7KW及型号KMS-1200、额定功率1200KW，特殊情况下采用已建成的居民小区动力箱电源接驳。(2)配电箱配置有漏电断路器、分路隔离开关、总隔离开并组成。四、确定施工用电设备的总容量总配电箱分配电箱分配电箱开关箱开关箱开关箱开关箱用电设备用电设备用电设备用电设备图2.1三级配电结构示意图发电机施工现场用电量统计五、施工现场用电负荷计算说明施工现场用电统计表内的设备分俩组及俩组配电箱，以下为小区施工用电负荷计算：1、确定用电负荷（需要系数法）Kx:用电设备组的需要系数Cosφ:铭牌额定功率因数Pjs：用电设备组的有功计算负荷Qjs：用电设备组的无功计算负荷Pe：用电设备组的额定功率1、蛙式夯土机小区动力电源箱接驳口序号设备、名称型号数量功率（KW)合计（KW)1蛙式夯土机HW-6021.53.02插入式振捣器HZB26×5020.81.63平板振动器ZB1120.51.04钢筋弯曲机GJ7-4013.03.05钢筋切断机CQ40A17.07.06钢筋调直机TTW5A13.03.07电焊机BX3-63024.08.08潜水泵23.06.09砂轮切割机21.02.010木工圆锯25.511Kx=0.5Cosφ=0.55tgφ=1.52Pjs=0.5×3.0=1.50kWQjs=Pjs×tgφ=1.50×1.52=2.28kvar2、插入式振捣器Kx=0.3Cosφ=0.7tgφ=1.02Pjs=0.3×0.8=0.24kWQjs=Pjs×tgφ=0.24×1.02=0.24kvar(3)、平板式振动器Kx=0.3Cosφ=0.7tgφ=1.02Pjs=0.3×0.5=0.15kWQjs=Pjs×tgφ=0.15×1.02=0.15kvar(4)、钢筋调直机Kx=0.3Cosφ=0.7tgφ=1.02Pjs=0.3×3=0.9kWQjs=Pjs×tgφ=0.9×1.02=1.12kvar(8)、钢筋切断机Kx=0.3Cosφ=0.7tgφ=1.02Pjs=0.3×7=2.1kWQjs=Pjs×tgφ=2.1×1.02=2.14kvar(9)、钢筋弯曲机Kx=0.3Cosφ=0.7tgφ=1.02Pjs=0.3×3=0.9kWQjs=Pjs×tgφ=0.9×1.02=0.92kvar(10)、交流电焊机Kx=0.35Cosφ=0.4tgφ=2.29将Jc=50%统一换算到Jc1=100%的额定容量Pn=Sn×Cosφ=9×0.4=3.6kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.5/1)1/2×3.6=2.55kWPjs=Kx×Pe=0.35×2.55=0.89kWQjs=Pjs×tgφ=0.89×2.29=2.04kvar(11)、木工圆...
