人力资源-AutoCAD培训教案(初级）VIP免费

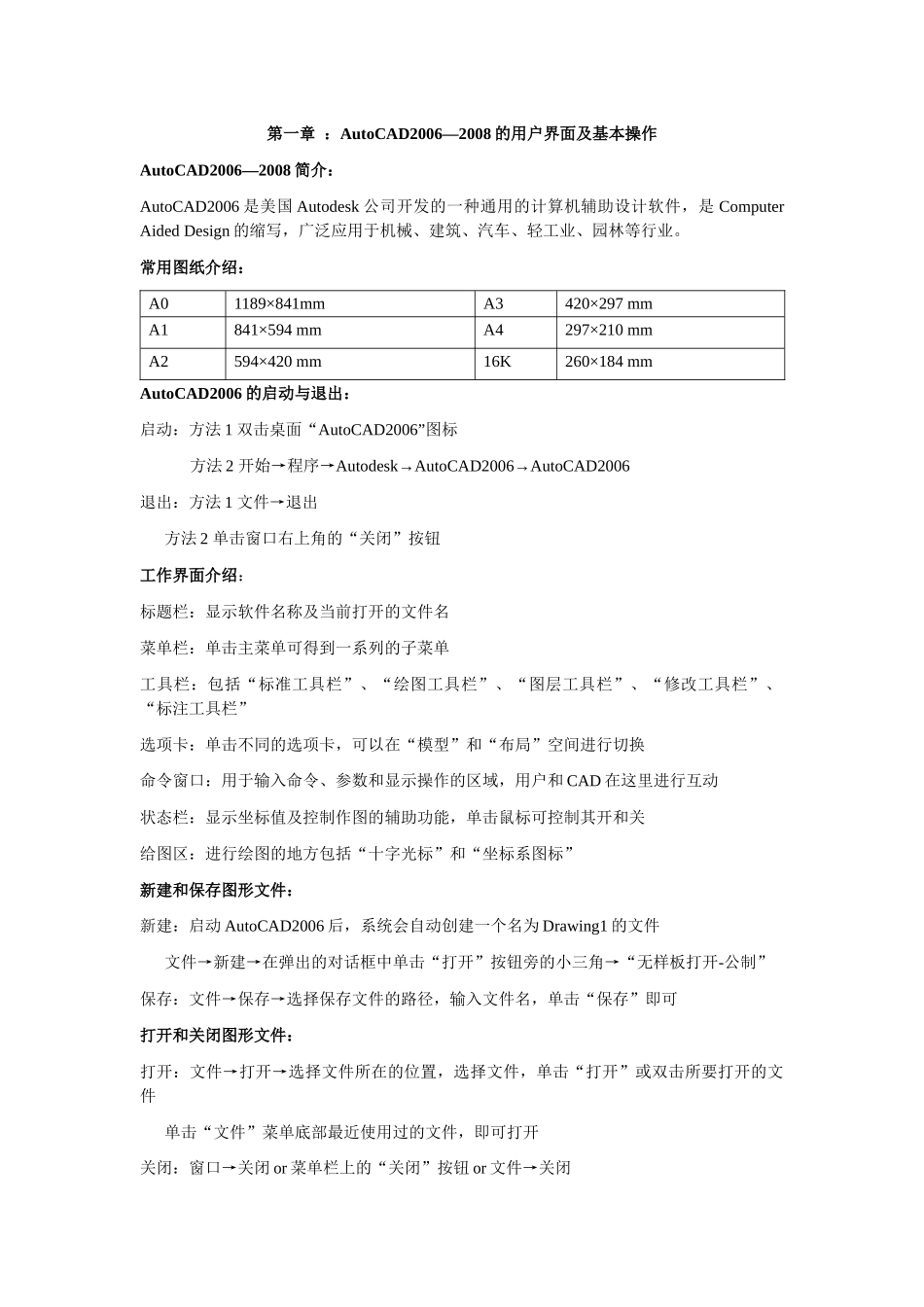

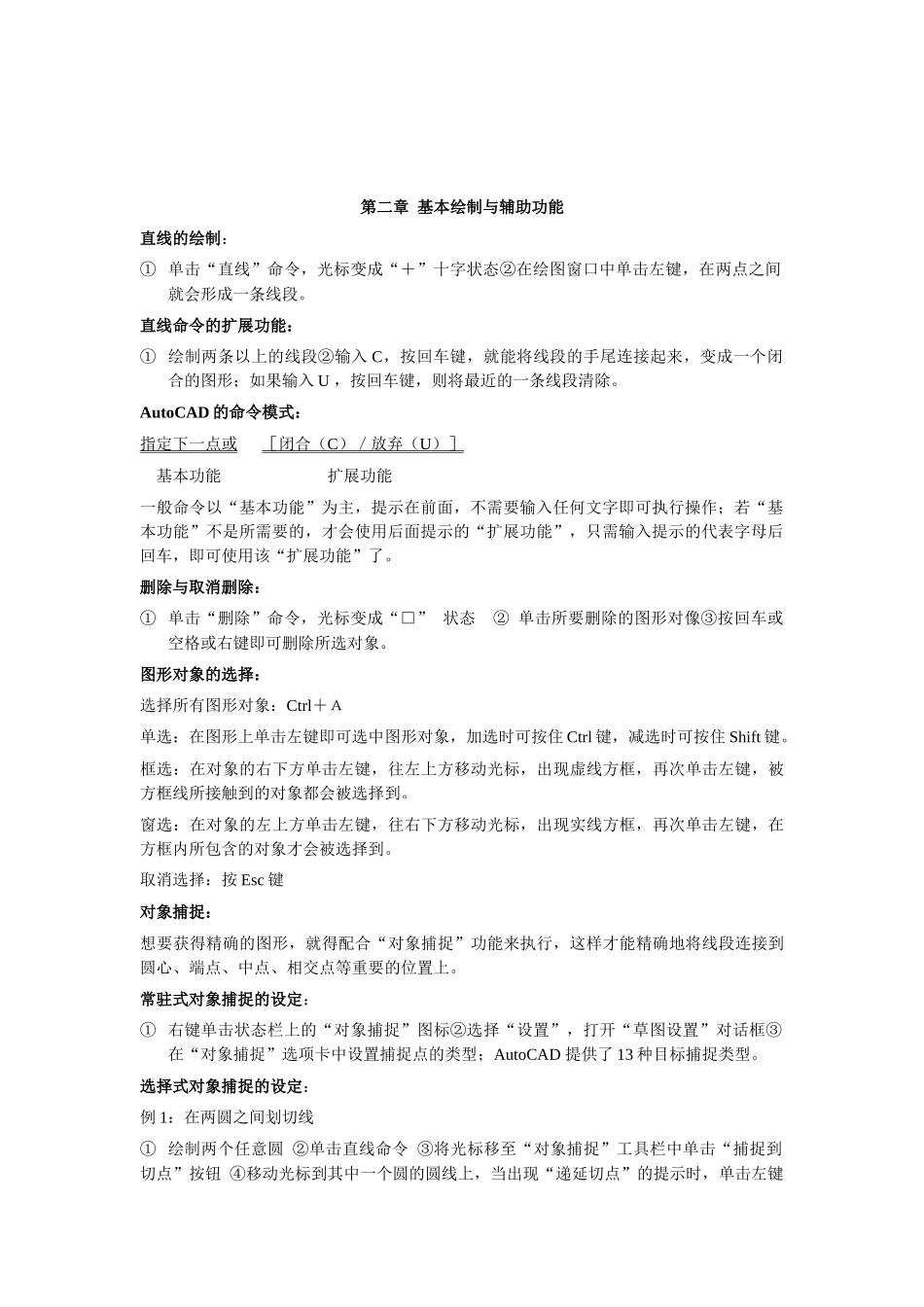

第一章：AutoCAD2006—2008的用户界面及基本操作AutoCAD2006—2008简介：AutoCAD2006是美国Autodesk公司开发的一种通用的计算机辅助设计软件，是ComputerAidedDesign的缩写，广泛应用于机械、建筑、汽车、轻工业、园林等行业。常用图纸介绍：A01189×841mmA3420×297mmA1841×594mmA4297×210mmA2594×420mm16K260×184mmAutoCAD2006的启动与退出：启动：方法1双击桌面“AutoCAD2006”图标方法2开始→程序→Autodesk→AutoCAD2006→AutoCAD2006退出：方法1文件→退出方法2单击窗口右上角的“关闭”按钮工作界面介绍：标题栏：显示软件名称及当前打开的文件名菜单栏：单击主菜单可得到一系列的子菜单工具栏：包括“标准工具栏”、“绘图工具栏”、“图层工具栏”、“修改工具栏”、“标注工具栏”选项卡：单击不同的选项卡，可以在“模型”和“布局”空间进行切换命令窗口：用于输入命令、参数和显示操作的区域，用户和CAD在这里进行互动状态栏：显示坐标值及控制作图的辅助功能，单击鼠标可控制其开和关给图区：进行绘图的地方包括“十字光标”和“坐标系图标”新建和保存图形文件：新建：启动AutoCAD2006后，系统会自动创建一个名为Drawing1的文件文件→新建→在弹出的对话框中单击“打开”按钮旁的小三角→“无样板打开-公制”保存：文件→保存→选择保存文件的路径，输入文件名，单击“保存”即可打开和关闭图形文件：打开：文件→打开→选择文件所在的位置，选择文件，单击“打开”或双击所要打开的文件单击“文件”菜单底部最近使用过的文件，即可打开关闭：窗口→关闭or菜单栏上的“关闭”按钮or文件→关闭第二章基本绘制与辅助功能直线的绘制：①单击“直线”命令，光标变成“＋”十字状态②在绘图窗口中单击左键，在两点之间就会形成一条线段。直线命令的扩展功能：①绘制两条以上的线段②输入C，按回车键，就能将线段的手尾连接起来，变成一个闭合的图形；如果输入U，按回车键，则将最近的一条线段清除。AutoCAD的命令模式：指定下一点或［闭合（C）／放弃（U）］基本功能扩展功能一般命令以“基本功能”为主，提示在前面，不需要输入任何文字即可执行操作；若“基本功能”不是所需要的，才会使用后面提示的“扩展功能”，只需输入提示的代表字母后回车，即可使用该“扩展功能”了。删除与取消删除：①单击“删除”命令，光标变成“□”状态②单击所要删除的图形对像③按回车或空格或右键即可删除所选对象。图形对象的选择：选择所有图形对象：Ctrl＋Ａ单选：在图形上单击左键即可选中图形对象，加选时可按住Ctrl键，减选时可按住Shift键。框选：在对象的右下方单击左键，往左上方移动光标，出现虚线方框，再次单击左键，被方框线所接触到的对象都会被选择到。窗选：在对象的左上方单击左键，往右下方移动光标，出现实线方框，再次单击左键，在方框内所包含的对象才会被选择到。取消选择：按Esc键对象捕捉：想要获得精确的图形，就得配合“对象捕捉”功能来执行，这样才能精确地将线段连接到圆心、端点、中点、相交点等重要的位置上。常驻式对象捕捉的设定：①右键单击状态栏上的“对象捕捉”图标②选择“设置”，打开“草图设置”对话框③在“对象捕捉”选项卡中设置捕捉点的类型；AutoCAD提供了13种目标捕捉类型。选择式对象捕捉的设定：例1：在两圆之间划切线①绘制两个任意圆②单击直线命令③将光标移至“对象捕捉”工具栏中单击“捕捉到切点”按钮④移动光标到其中一个圆的圆线上，当出现“递延切点”的提示时，单击左键⑤再次单击“捕捉到切点”按钮，将光标移到另一个圆的圆线上，当出现“递延切点”的提示时，单击左键⑥按“回车”键结束切线绘制的操作。第三章辅助功能极轴追踪：是按事先设定的角度增量来追踪，打开极轴时将在屏幕上出现追踪线的精确位置。例：①单击“直线”②在绘图窗口单击左键，并在屏幕中移动光标可看极轴的提示出现③在极轴方向上输入相应的长度值回车后即可绘制出一定角度和长度的直线。角度定义：极轴追踪的设置：①右击状态栏上的“极轴”图标，在出现的快捷菜单中选择“设置”打开“草图设置”对话框，出现“极轴追踪”选项卡②单击增...
