人力资源-ATM培训教材（ 21页）VIP免费

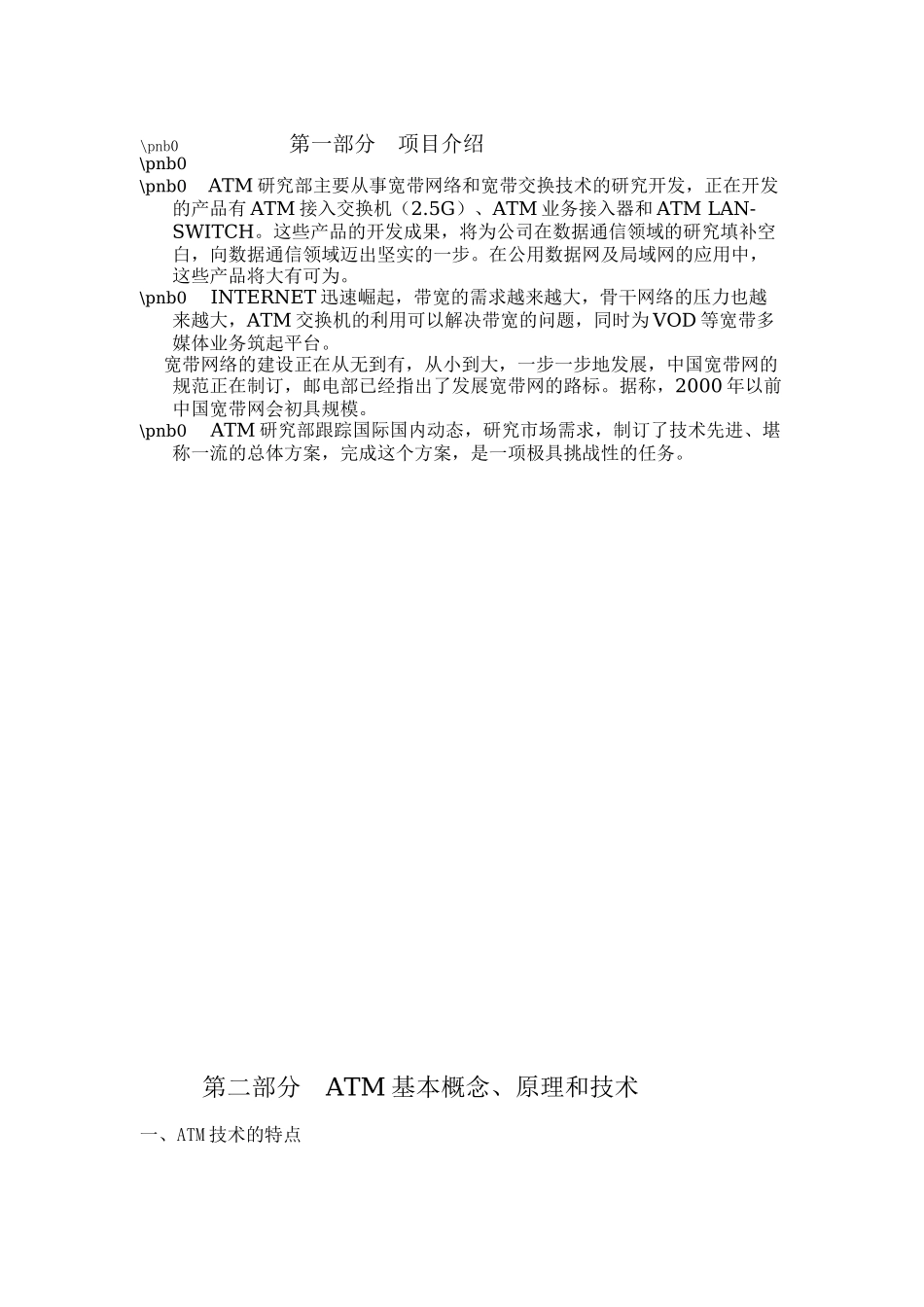

\pnb0第一部分项目介绍\pnb0\pnb0ATM研究部主要从事宽带网络和宽带交换技术的研究开发，正在开发的产品有ATM接入交换机（2.5G）、ATM业务接入器和ATMLAN-SWITCH。这些产品的开发成果，将为公司在数据通信领域的研究填补空白，向数据通信领域迈出坚实的一步。在公用数据网及局域网的应用中，这些产品将大有可为。\pnb0INTERNET迅速崛起，带宽的需求越来越大，骨干网络的压力也越来越大，ATM交换机的利用可以解决带宽的问题，同时为VOD等宽带多媒体业务筑起平台。宽带网络的建设正在从无到有，从小到大，一步一步地发展，中国宽带网的规范正在制订，邮电部已经指出了发展宽带网的路标。据称，2000年以前中国宽带网会初具规模。\pnb0ATM研究部跟踪国际国内动态，研究市场需求，制订了技术先进、堪称一流的总体方案，完成这个方案，是一项极具挑战性的任务。第二部分ATM基本概念、原理和技术一、ATM技术的特点异步转移模式（AsynchronousTransferMode,ATM）技术是一种全新的电信技术，是融合电路模式和分组模式的优点发展而成的。所谓“转移模式”，CCITT是这样定义的，转移模式就是在电信网路中传输、复用和交换的诸方面。而这里指的“异步”与通常所说的数据通信中的异步传输（如RS－232C）不同，它并非是传输码流的异步，而是指被分组的用户信息–––信元不必像TDM中的时隙那样周期性地出现而占据固定信道，也就是说信元是动态占用信道的。ATM信元是ATM网络传送信息的基本载体，CCITT规定其长度为53字节，分成信头（Header）和净荷（Payload）两部分，信头为5字节，净荷为48字节。依据其位置不同，在用户－网络接口（UserNetworkInterface，UNI）、网络节点接口（NetworkNodeInterface,NNI），信元格式略有区别，如图1.1。两者不同之处主要在信头中，UNI信元信头中有4比特的一般流量控制段（GeneralFlowControl，GFC）用于用户一网络接口的流量控制，以防止信道过载。UNI信头的虚通道标识（VirtualPathIdentifier,VPI）为8比特，虚通路87654321187654321信头（Header）5GFC/VPIVPI1（5字节）6VPIVCI2信元净荷（Payload）VCI3(48字节)VCIPTCLP453HEC5ATM信元格式UNI/NNI信元信头格式GFC：一般流量控制，4比特PT：净荷类型，3比特VPI：虚通道标识，8比特/12比特CLP：信元丢失优先级，1比特VCI：虚通路标识，16比特HEC：信头误码控制，8比特图1.1ATM信元格式标识（VirtualchannelIdentifier,VCI）为16比特，净荷类型（PayloadType,PT）为3比特，信元丢失优先级（CellLossPriority,CLP）为1比特，信头误码控制（HeaderErrorControl,HEC）为8比特，而NNI信头的VPI为12比特，其余与UNI信头相同。ATM本质上是一种寻址型特殊分组转移模式，它将数字化话音、数据及图像等所有的数字信息分割成固定长度的数据块，在每个数据块前加上一个包含地址等控制信息的头（Header），从而构成一个信元（Cell），图1.2（a）是将用户信息其它用户信元信元装入用户信息的信元用户信息时隙125微秒帧125微秒帧125微秒帧(a)异步转移模式（ATM）(b)时分复用方式（TDM）图1.2TDM与ATM的比较待发送的信息分解成信元并进行多路复用的过程。电路模式中的传统时分多路复用（TDM）技术，采用周期为125s的帧结构，发送信息以字节或比特形式固定加入到每帧内的相应时隙，在连接建立后，不论有无发送信息，时隙必定属于该连接，而不能被其它连接占用。图1.2(b)中所示发送信道加入每帧内的第3时隙，这种依据帧内的时隙位置识别通路的复用方式称为位置复用。而ATM复用方式与分组复用方式有些类似，只要信道上存在的空位置就可将发送信息组成的信元加入信道，显然，信元的复用无周期性和固定位置。由于它依靠信头内的通路标记进行信元的识别、传送和交换，因此称作标记复用或统计复用。虽然X.25或以太网、令牌环等分组交换中也采用标记复用，但由于分组长度在上限范围内可变，因此每个分组在信道上的位置是任意的，而ATM信元的长度固定，使信元像TDM时隙一样定时出现。因此，可以采用硬件电路高速地对信头进行识别、复分接和交换处理，由此可见，ATM复用技术融合了电路模式和分组模式的优点。信元形式的ATM网络和分组形式...
