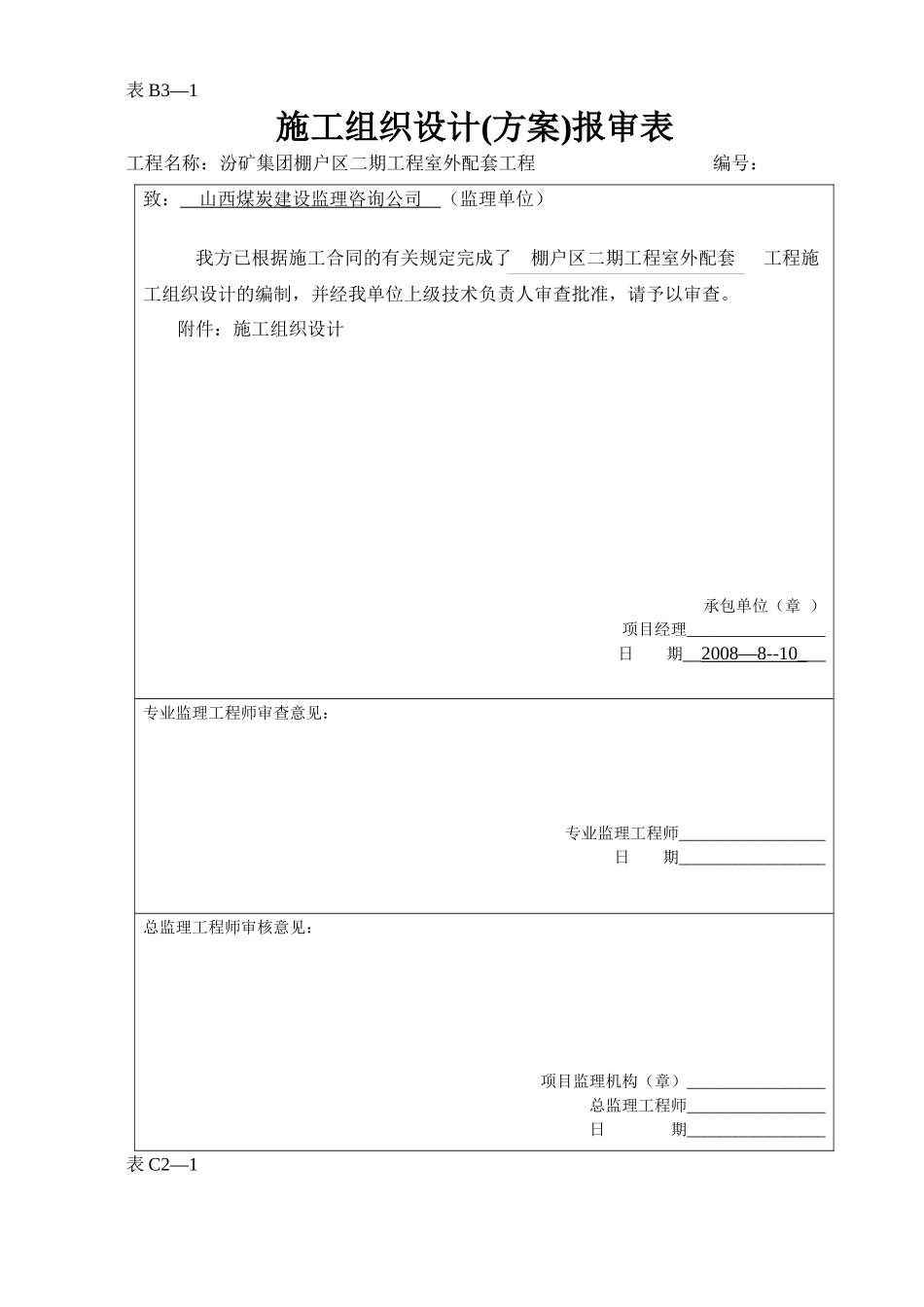

表B3—1施工组织设计(方案)报审表工程名称：汾矿集团棚户区二期工程室外配套工程编号：致：山西煤炭建设监理咨询公司（监理单位）我方已根据施工合同的有关规定完成了棚户区二期工程室外配套工程施工组织设计的编制，并经我单位上级技术负责人审查批准，请予以审查。附件：施工组织设计承包单位（章）项目经理_________________日期__2008—8--10___专业监理工程师审查意见：专业监理工程师__________________日期__________________总监理工程师审核意见：项目监理机构（章）_________________总监理工程师_________________日期_________________表C2—1第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页施工组织设计（方案）审批表编号：工程名称汾矿集团棚户区二期工程室外配套结构型式室外配套建设单位汾西矿区采煤沉陷综合治理领导组办公室施工单位山西汾西工程建设公司建安公司建筑面积126878㎡层数/编制部门山西汾西工程建设公司建安公司编制人原晓斌报审时间2008.8.12审批时间建设单位审批意见：审批部门（公章）日期上级管理部门审批意见：审批部门（公章）第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页日期汾矿集团棚户区二期工程室外配套施工组织设计编制人：原晓斌第4页共43页第3页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共43页审核人：韩瑜批准人：张学中山西汾西工程建设公司建安公司二OO八年八月目录第一章.工程概况第二章土方施工方案第三章室外管道施工方案第四章室外道路施工方案第五章质量保证措施第六章施工进度计划和保证施工第七章文明安全施工环保措施第八章地上、地下设施保护措施第九章雨季施工第十章冬施方案第十一章劳动力、主要材料及机械配置计划第十二章加强资料管理工作第5页共43页第4页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共43页汾矿集团棚户区二期工程室外配套施工组织设计第一章.工程概况一、工程总概况本工程为汾矿集团棚户区二期工程室外配套设施的总体工程，其中包括室外给、排水工程，室外强电、电信、电视弱电管道，绿化景观灯，小区绿化，消防给水，小区道路、围墙、停车位及换热站，门卫房等附属建筑工程等。工程依市政规划路经五支路划分为南北两区，南区由山西省建筑设计研究院设计，北区由介休市建筑设计院设计，山西煤炭建设监理咨询公司监理，山西汾西工程建设公司建安公司总承包施工。二、工程内容及工程量1、工程内容管道部分：本工程雨、污水管道设置在小区道路中间，雨水经雨水管分别排入市政规划路经五路上的城市主排水沟内，污水由支管流入主管，流入化粪池沉淀后再排入市政规划路经五路上的城市主排水沟内。室外排水管及雨水管均采用高密度聚乙烯（HDPE）双壁波纹管。南区设5座50m3化粪池，北区设2座30m3化粪池。给水管1.0MPa级采用球墨铸铁管。暖气管道采用无缝钢管聚氨脂硬质泡沫塑料保温直埋。路灯线管采用塑料管。电信、电视弱电管道及路灯按照设计图纸和相关要求配合施工，暗敷管道均采用硬质多孔PVC管。强、弱电管道过道路时加钢管保护。道路部分：本工程室外道路为C25砼道路，路幅宽18米、7.0米、4.0米、3.0米四种；停车位面层铺设80mm厚C15砼的草坪砖；围墙采用240砖砌结构，高2.40米，3.0米分仓，墙面为水泥砂浆面上刷外墙涂料。换热站、门卫房等附属用房图纸欠缺，暂不考虑。路灯及照明等部分：本工程采用380/220V三相供电,二路电源。在整个区域设置5座箱式变电站（南区4座、北区1座）。2、工程量一览表分项工程单位数量特征备注道路㎡58506混凝土路（不包括市政路）停车位㎡33900预制砼草坪砖采暖管网m7300无缝钢管给水管网m4500球墨铸铁管排水管网m7700双壁波纹管第6页共43页第5页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共43页雨水管网m2000双壁波纹管路灯个260绿化㎡32000只填土强弱电管道m20000三、施工条件1、施工环境条件施工现场各标段主体正在施工（完成主体的楼座仅3座），按建设方交底主体完成时间...
