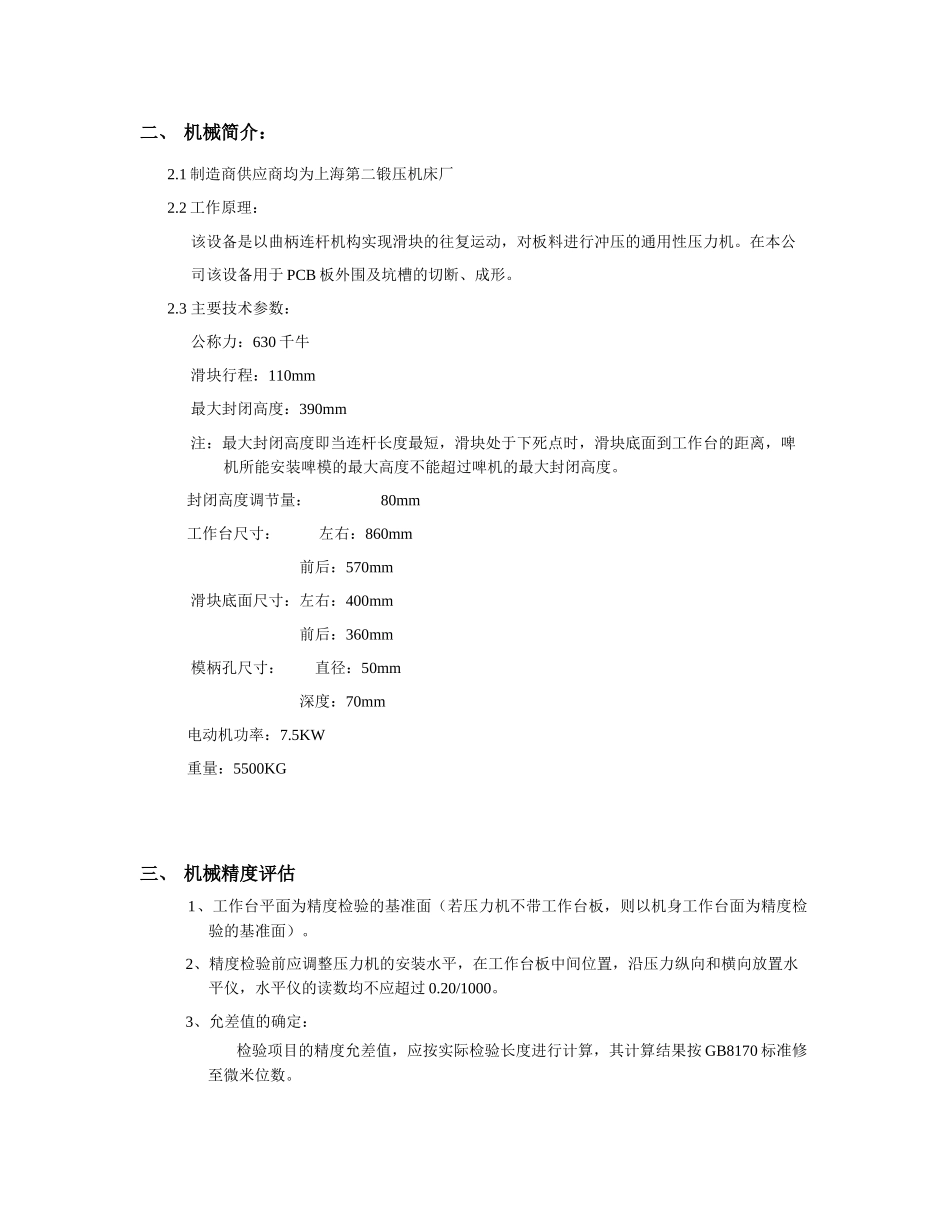

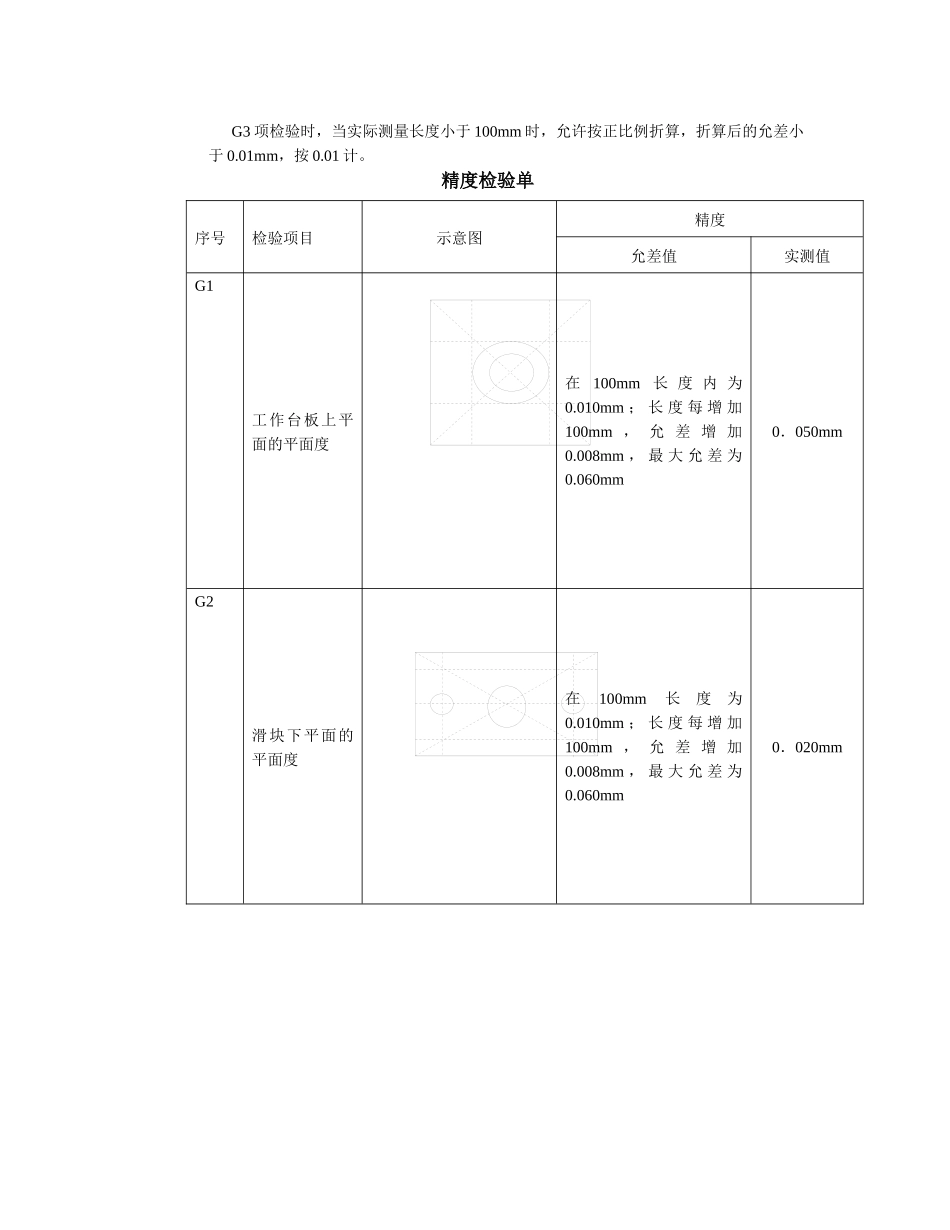

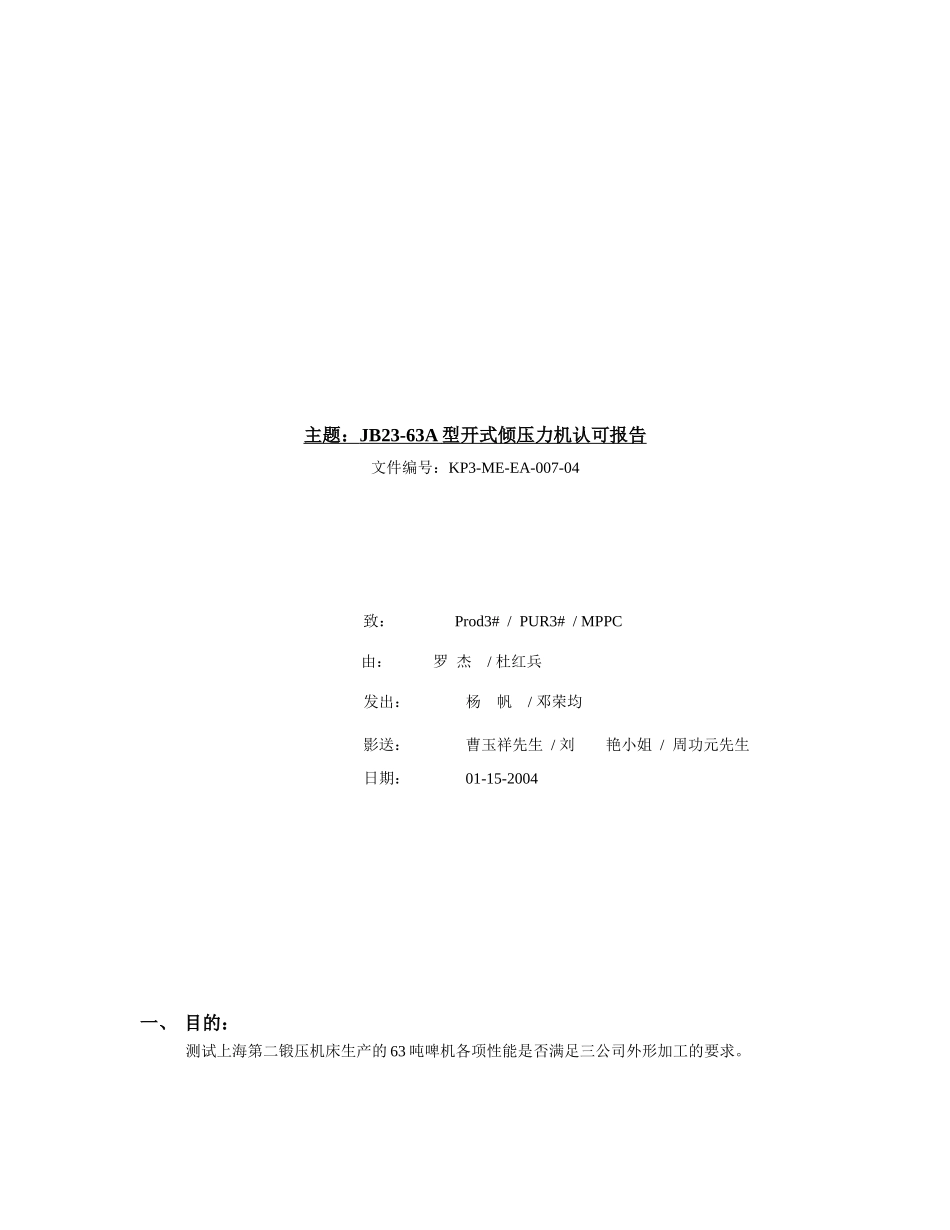

主题：JB23-63A型开式倾压力机认可报告文件编号：KP3-ME-EA-007-04致：Prod3#/PUR3#/MPPC由：罗杰/杜红兵发出：杨帆/邓荣均影送：曹玉祥先生/刘艳小姐/周功元先生日期：01-15-2004一、目的：测试上海第二锻压机床生产的63吨啤机各项性能是否满足三公司外形加工的要求。二、机械简介：2.1制造商供应商均为上海第二锻压机床厂2.2工作原理：该设备是以曲柄连杆机构实现滑块的往复运动，对板料进行冲压的通用性压力机。在本公司该设备用于PCB板外围及坑槽的切断、成形。2.3主要技术参数：公称力：630千牛滑块行程：110mm最大封闭高度：390mm注：最大封闭高度即当连杆长度最短，滑块处于下死点时，滑块底面到工作台的距离，啤机所能安装啤模的最大高度不能超过啤机的最大封闭高度。封闭高度调节量：80mm工作台尺寸：左右：860mm前后：570mm滑块底面尺寸：左右：400mm前后：360mm模柄孔尺寸：直径：50mm深度：70mm电动机功率：7.5KW重量：5500KG三、机械精度评估1、工作台平面为精度检验的基准面（若压力机不带工作台板，则以机身工作台面为精度检验的基准面）。2、精度检验前应调整压力机的安装水平，在工作台板中间位置，沿压力纵向和横向放置水平仪，水平仪的读数均不应超过0.20/1000。3、允差值的确定：检验项目的精度允差值，应按实际检验长度进行计算，其计算结果按GB8170标准修至微米位数。G3项检验时，当实际测量长度小于100mm时，允许按正比例折算，折算后的允差小于0.01mm，按0.01计。精度检验单序号检验项目示意图精度允差值实测值G1工作台板上平面的平面度在100mm长度内为0.010mm；长度每增加100mm，允差增加0.008mm，最大允差为0.060mm0．050mmG2滑块下平面的平面度在100mm长度为0.010mm；长度每增加100mm，允差增加0.008mm，最大允差为0.060mm0．020mmG3滑块下平面的平面对工作台板上平行度a左右b前后公称力≤630KNa每100mm测量长度上为0.015mmb每100mm测量长度上为0.020mm公称力＞630~2500KNa每100mm测量长度上为0.020mmb每100mm测量长度上为0.030mm（滑块的前端只许向下偏）A0.020/100B0.018/100G4模柄孔对滑块下平面的垂直度a左右b前后a和b0.05/100注：100mm为检验体长度0.050/100四，设备运行品质评估4.1稳定性评估在考察期间（2003年7月1日~2003年12月31日），啤机运行一切正常，啤板精度合乎要求，稳定性符合要求。4.2可操作性评估1)已发出临时工作指示，详见文件13541-25-006根据临时工作指示可正常操作。2)已进行临时工作指示培训及其操作考核。3)已进行工业安全培训。小结：可操作性合乎要求。ABAB4.3安全性评估设备装有紧急开关，并加装光电感应安全装置，当人体部分处于危险区域时，啤机马上自动禁止运行，有效防止工业意外。小结：安全性合乎要求。4.4啤板生产精度测试根据生产需要，选取板号P24200为测试对象。测试标准为孔到边+/-4mil,边到边+/-8mil，每天取样数为10set，取样范围为1个工作周。测试数据分析如下，实测数据详见附录。边对边精度（长边）：（单位：mil）第一天6522.56512.56521.56515.56518.5第二天6521.56519.56517.06521.06516.5第三天6528.56517.56521.065206519.5第四天6522.06515.06522.56520.56521.5第五天6519.56517.56522.06520.06523.0第六天6518.56522.06520.56520.56522.0第七天6518.06515.06517.56518.56519.0标准值：6519.5mil最大值：6528mil最小值：6515mil平均值：6519.6milPPK=1.71>1.67边对边精度（短边）：（单位：mil）第一天2846.02840.52843.02845.02847.0第二天2843.52844.02842.02841.02844.5第三天2843.52844.02846.52843.02843.0第四天2846.02845.52847.02842.52841.5第五天2843.52843.52843.02846.52841.5第六天2842.52843.52845.52842.02845.5第七天2846.02849.02847.02848.02849.0标准值：2846.5mil最大值：2849mil最小值：2842mil平均值：2846.4milPPK=1.68>1.67孔对边精度：（单位：mil）第一天2653.02650.42649.52650.52650.5第二天2650.72652.42656.22650.52651.3第三天2650.52655.42652.92651.12649.5第四天2645.22649.92650.52650.32649.4第五天2649.52650.22650.32645.92649.7第六天2650.52650.02649.626...
