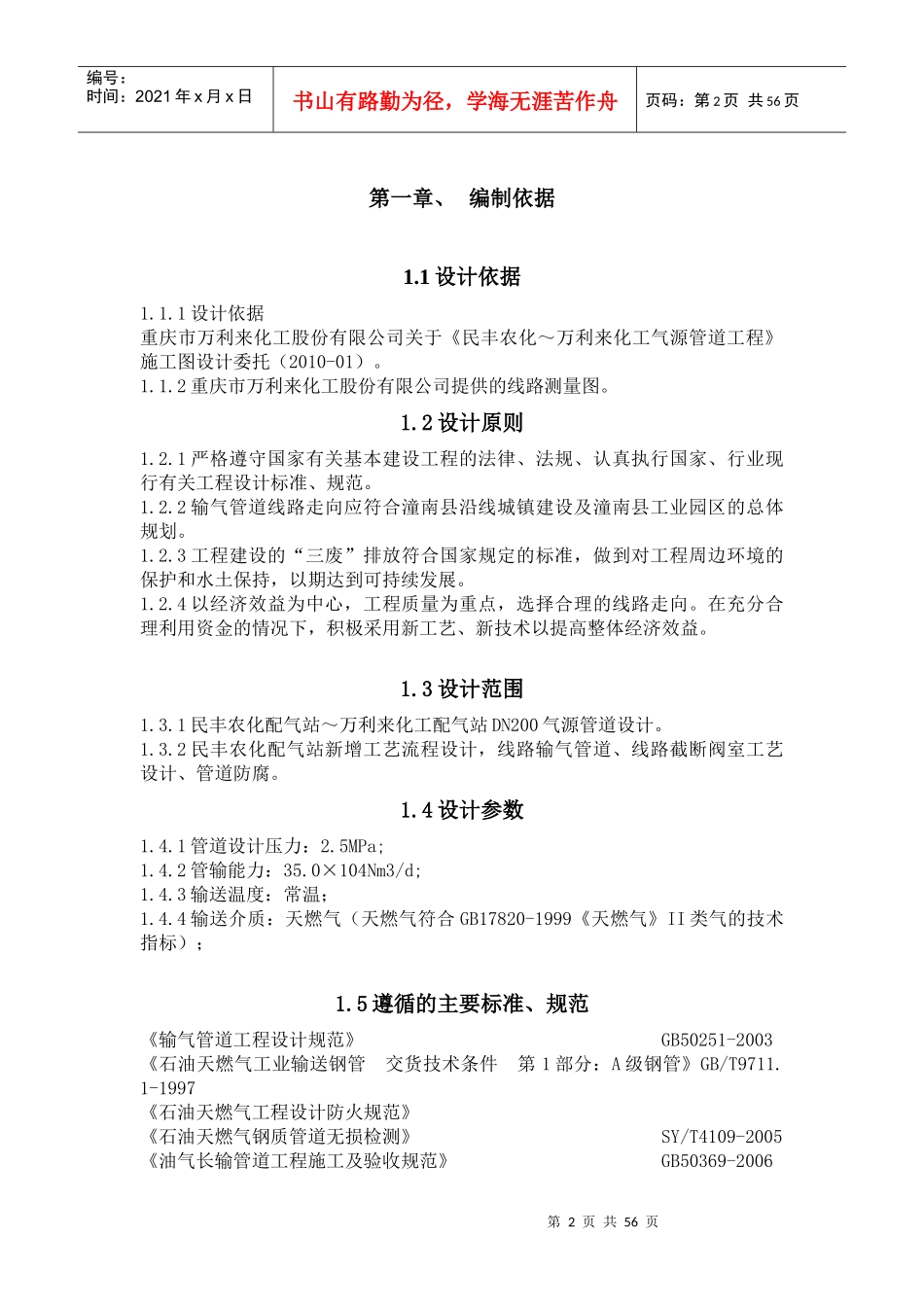

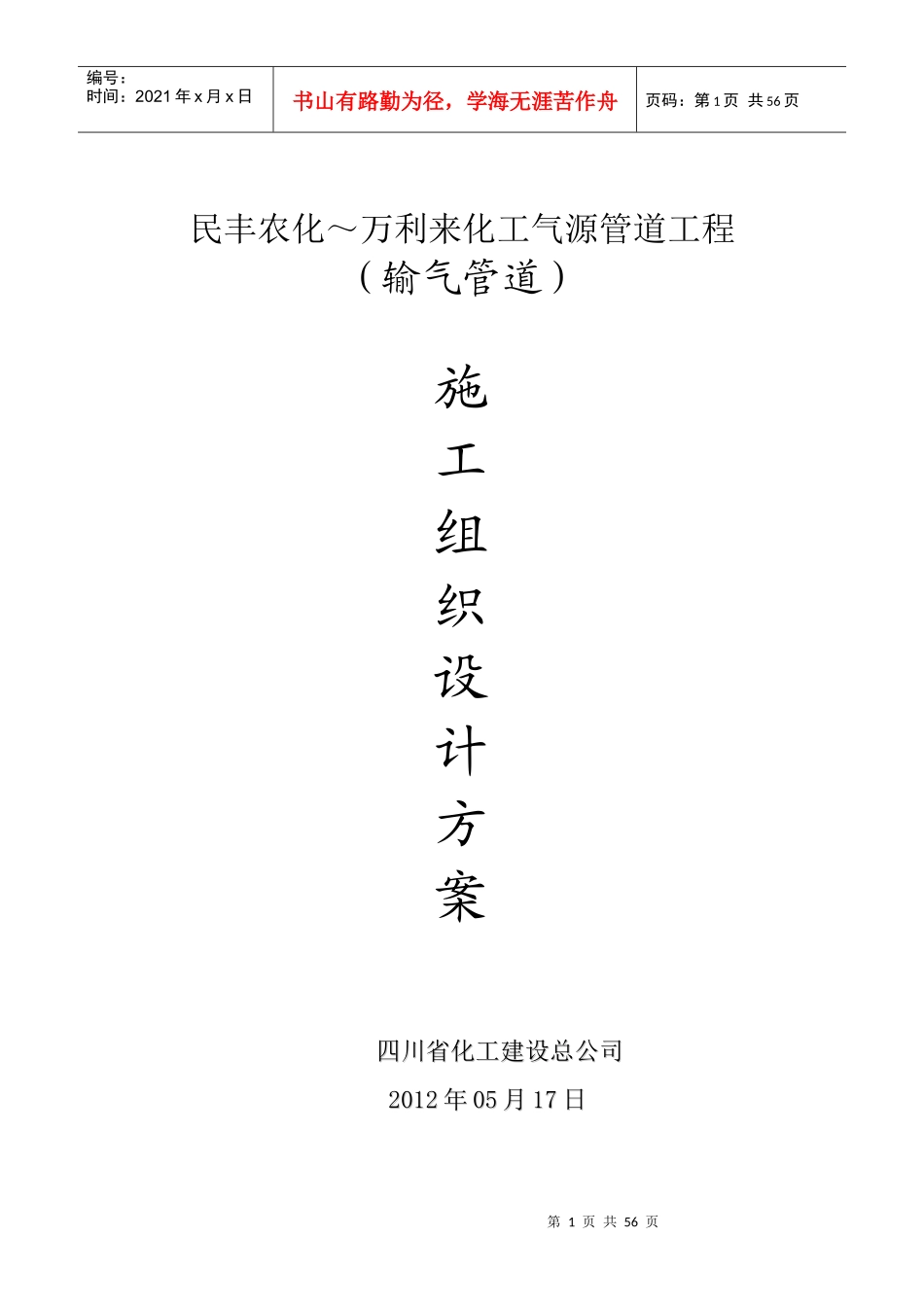

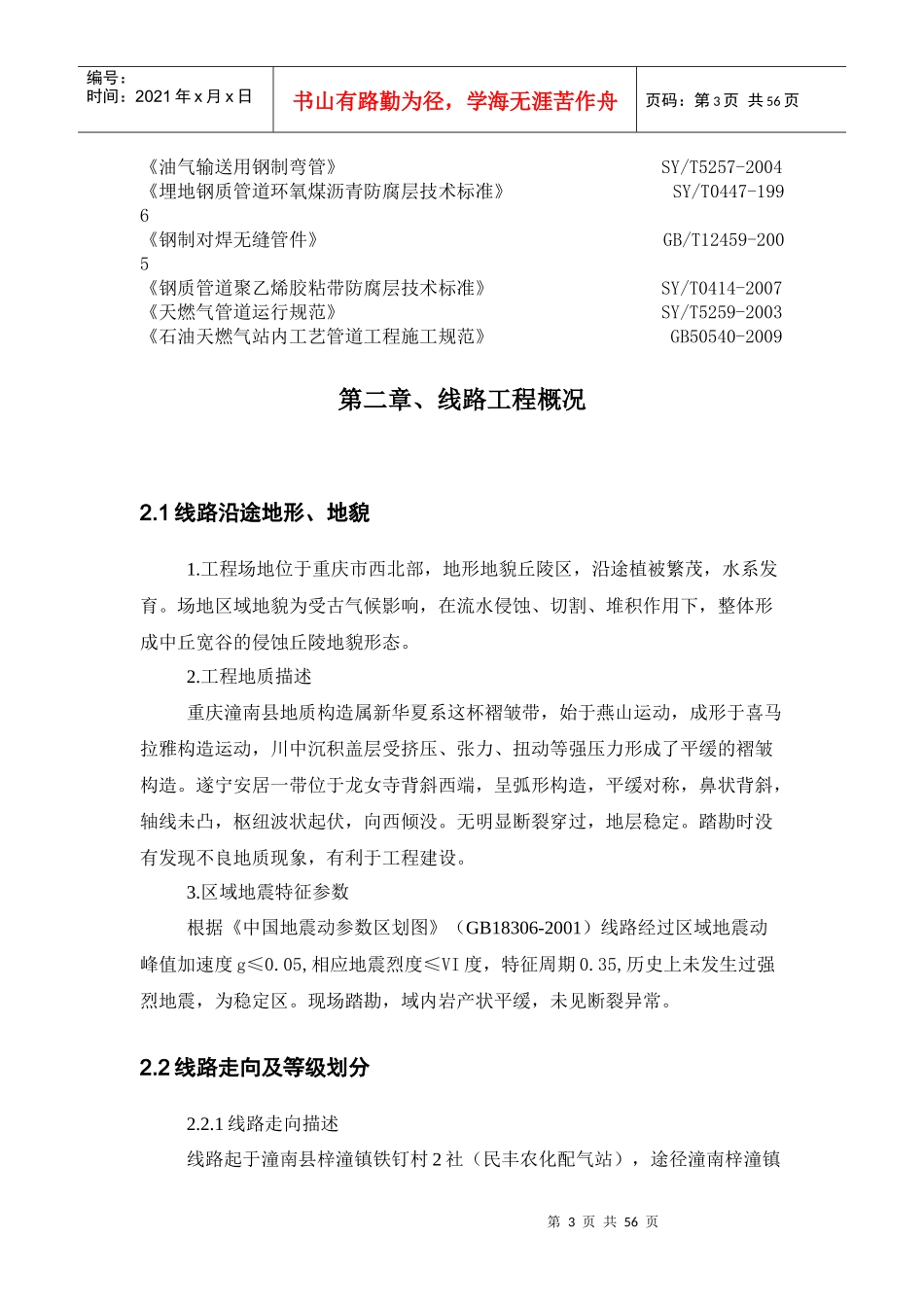

第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共56页民丰农化～万利来化工气源管道工程（输气管道）施工组织设计方案四川省化工建设总公司四川省化工建设总公司20122012年年0505月月1717日日第2页共56页第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共56页第一章、编制依据1.1设计依据1.1.1设计依据重庆市万利来化工股份有限公司关于《民丰农化～万利来化工气源管道工程》施工图设计委托（2010-01）。1.1.2重庆市万利来化工股份有限公司提供的线路测量图。1.2设计原则1.2.1严格遵守国家有关基本建设工程的法律、法规、认真执行国家、行业现行有关工程设计标准、规范。1.2.2输气管道线路走向应符合潼南县沿线城镇建设及潼南县工业园区的总体规划。1.2.3工程建设的“三废”排放符合国家规定的标准，做到对工程周边环境的保护和水土保持，以期达到可持续发展。1.2.4以经济效益为中心，工程质量为重点，选择合理的线路走向。在充分合理利用资金的情况下，积极采用新工艺、新技术以提高整体经济效益。1.3设计范围1.3.1民丰农化配气站～万利来化工配气站DN200气源管道设计。1.3.2民丰农化配气站新增工艺流程设计，线路输气管道、线路截断阀室工艺设计、管道防腐。1.4设计参数1.4.1管道设计压力：2.5MPa;1.4.2管输能力：35.0×104Nm3/d;1.4.3输送温度：常温；1.4.4输送介质：天燃气（天燃气符合GB17820-1999《天燃气》II类气的技术指标）；1.5遵循的主要标准、规范《输气管道工程设计规范》GB50251-2003《石油天燃气工业输送钢管交货技术条件第1部分：A级钢管》GB/T9711.1-1997《石油天燃气工程设计防火规范》《石油天燃气钢质管道无损检测》SY/T4109-2005《油气长输管道工程施工及验收规范》GB50369-2006第3页共56页第2页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共56页《油气输送用钢制弯管》SY/T5257-2004《埋地钢质管道环氧煤沥青防腐层技术标准》SY/T0447-1996《钢制对焊无缝管件》GB/T12459-2005《钢质管道聚乙烯胶粘带防腐层技术标准》SY/T0414-2007《天燃气管道运行规范》SY/T5259-2003《石油天燃气站内工艺管道工程施工规范》GB50540-2009第二章、线路工程概况2.1线路沿途地形、地貌1.工程场地位于重庆市西北部，地形地貌丘陵区，沿途植被繁茂，水系发育。场地区域地貌为受古气候影响，在流水侵蚀、切割、堆积作用下，整体形成中丘宽谷的侵蚀丘陵地貌形态。2.工程地质描述重庆潼南县地质构造属新华夏系这杯褶皱带，始于燕山运动，成形于喜马拉雅构造运动，川中沉积盖层受挤压、张力、扭动等强压力形成了平缓的褶皱构造。遂宁安居一带位于龙女寺背斜西端，呈弧形构造，平缓对称，鼻状背斜，轴线未凸，枢纽波状起伏，向西倾没。无明显断裂穿过，地层稳定。踏勘时没有发现不良地质现象，有利于工程建设。3.区域地震特征参数根据《中国地震动参数区划图》（GB18306-2001）线路经过区域地震动峰值加速度g≤0.05,相应地震烈度≤VI度，特征周期0.35,历史上未发生过强烈地震，为稳定区。现场踏勘，域内岩产状平缓，未见断裂异常。2.2线路走向及等级划分2.2.1线路走向描述线路起于潼南县梓潼镇铁钉村2社（民丰农化配气站），途径潼南梓潼镇第4页共56页第3页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共56页铁钉1社、潼南县莲花社区，线路设计长度4.91Km，线路走向平面图见DWG-0000储01-01-001-DWG-0000储01-01-007。2.2.2行政区及线路长度：1.行政区及线路长度：线路沿途经过的行政区及其境内线路长度详见表2.2.2-1省市名县市名线路长度（Km）潼南县潼南县梓潼铁钉村2社0.58潼南县梓潼铁钉村1社1.2潼南县莲花社区3.13合计4.912地区等级按照《输气管道工程设计规范》（GB50251-2003）第4.2节条款规定，民丰农化配气站～万利来配气站输气管线经过的地区等级划分为：二级。3沿线地貌、植被统计沿线地貌、植被统计详见表2.2.3-1表2.2.3-1沿线地表植被状况统计一览表序号植被单位长度备注1水田Km1.12旱地Km1.233岩石Km0.0054林地Km0.035荒地Km2.36其它Km0....
