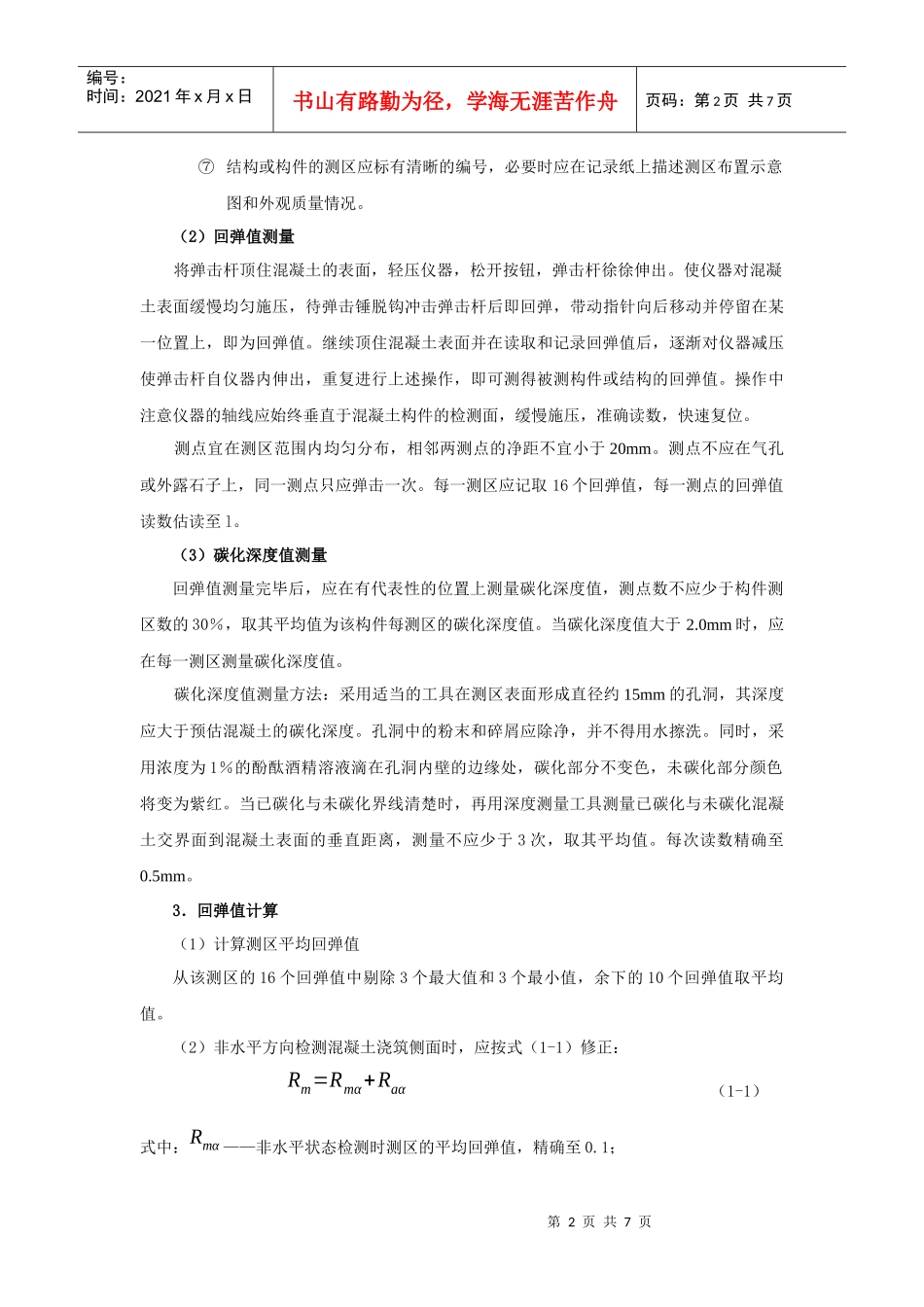

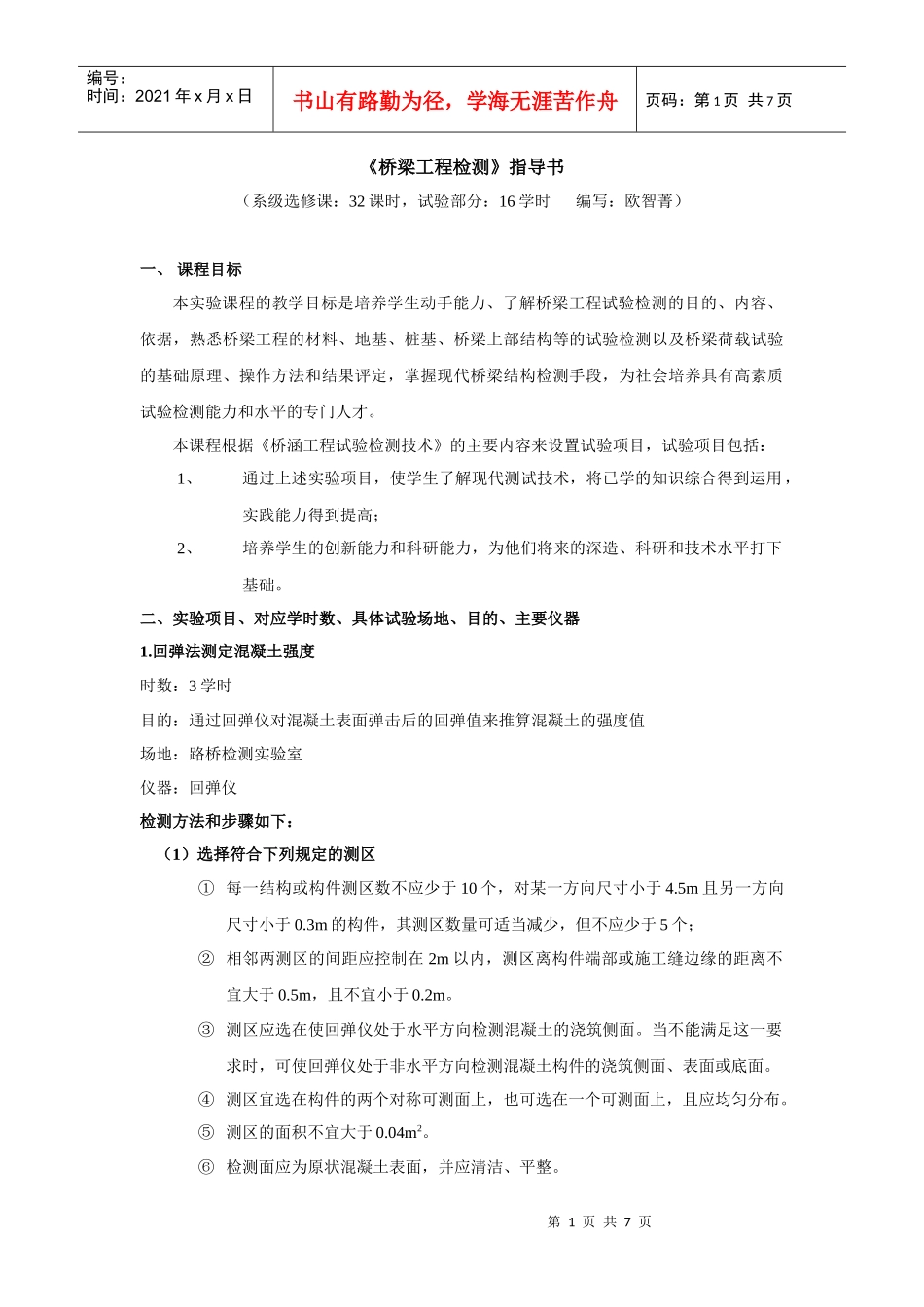

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页《桥梁工程检测》指导书（系级选修课：32课时，试验部分：16学时编写：欧智菁）一、课程目标本实验课程的教学目标是培养学生动手能力、了解桥梁工程试验检测的目的、内容、依据，熟悉桥梁工程的材料、地基、桩基、桥梁上部结构等的试验检测以及桥梁荷载试验的基础原理、操作方法和结果评定，掌握现代桥梁结构检测手段，为社会培养具有高素质试验检测能力和水平的专门人才。本课程根据《桥涵工程试验检测技术》的主要内容来设置试验项目，试验项目包括：1、通过上述实验项目，使学生了解现代测试技术，将已学的知识综合得到运用，实践能力得到提高；2、培养学生的创新能力和科研能力，为他们将来的深造、科研和技术水平打下基础。二、实验项目、对应学时数、具体试验场地、目的、主要仪器1.回弹法测定混凝土强度时数：3学时目的：通过回弹仪对混凝土表面弹击后的回弹值来推算混凝土的强度值场地：路桥检测实验室仪器：回弹仪检测方法和步骤如下：（1）选择符合下列规定的测区①每一结构或构件测区数不应少于10个，对某一方向尺寸小于4.5m且另一方向尺寸小于0.3m的构件，其测区数量可适当减少，但不应少于5个；②相邻两测区的间距应控制在2m以内，测区离构件端部或施工缝边缘的距离不宜大于0.5m，且不宜小于0.2m。③测区应选在使回弹仪处于水平方向检测混凝土的浇筑侧面。当不能满足这一要求时，可使回弹仪处于非水平方向检测混凝土构件的浇筑侧面、表面或底面。④测区宜选在构件的两个对称可测面上，也可选在一个可测面上，且应均匀分布。⑤测区的面积不宜大于0.04m2。⑥检测面应为原状混凝土表面，并应清洁、平整。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页⑦结构或构件的测区应标有清晰的编号，必要时应在记录纸上描述测区布置示意图和外观质量情况。（2）回弹值测量将弹击杆顶住混凝土的表面，轻压仪器，松开按钮，弹击杆徐徐伸出。使仪器对混凝土表面缓慢均匀施压，待弹击锤脱钩冲击弹击杆后即回弹，带动指针向后移动并停留在某一位置上，即为回弹值。继续顶住混凝土表面并在读取和记录回弹值后，逐渐对仪器减压使弹击杆自仪器内伸出，重复进行上述操作，即可测得被测构件或结构的回弹值。操作中注意仪器的轴线应始终垂直于混凝土构件的检测面，缓慢施压，准确读数，快速复位。测点宜在测区范围内均匀分布，相邻两测点的净距不宜小于20mm。测点不应在气孔或外露石子上，同一测点只应弹击一次。每一测区应记取16个回弹值，每一测点的回弹值读数估读至l。（3）碳化深度值测量回弹值测量完毕后，应在有代表性的位置上测量碳化深度值，测点数不应少于构件测区数的30％，取其平均值为该构件每测区的碳化深度值。当碳化深度值大于2.0mm时，应在每一测区测量碳化深度值。碳化深度值测量方法：采用适当的工具在测区表面形成直径约15mm的孔洞，其深度应大于预估混凝土的碳化深度。孔洞中的粉末和碎屑应除净，并不得用水擦洗。同时，采用浓度为1％的酚酞酒精溶液滴在孔洞内壁的边缘处，碳化部分不变色，未碳化部分颜色将变为紫红。当已碳化与未碳化界线清楚时，再用深度测量工具测量已碳化与未碳化混凝土交界面到混凝土表面的垂直距离，测量不应少于3次，取其平均值。每次读数精确至0.5mm。3．回弹值计算（1）计算测区平均回弹值从该测区的16个回弹值中剔除3个最大值和3个最小值，余下的10个回弹值取平均值。（2）非水平方向检测混凝土浇筑侧面时，应按式（1-1）修正：Rm=Rmα+Raα（1-1）式中：Rmα——非水平状态检测时测区的平均回弹值，精确至0.1；第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页Raα——非水平状态检测时回弹值修正值，可根据检测角度查相应表格。（3）水平方向检测混凝土浇筑顶面或底面时，应按式（1-2）修正:（1-2）式中：Rmt、Rmb——水平方向检测混凝土浇筑表面底面时，测区的平均回弹值，精确至0.1；Rat、Rab——混凝土浇筑表面、底面回弹值的修正值。当检测时回弹仪为非...
