塔吊基础施工方案培训资料( 41页)VIP免费

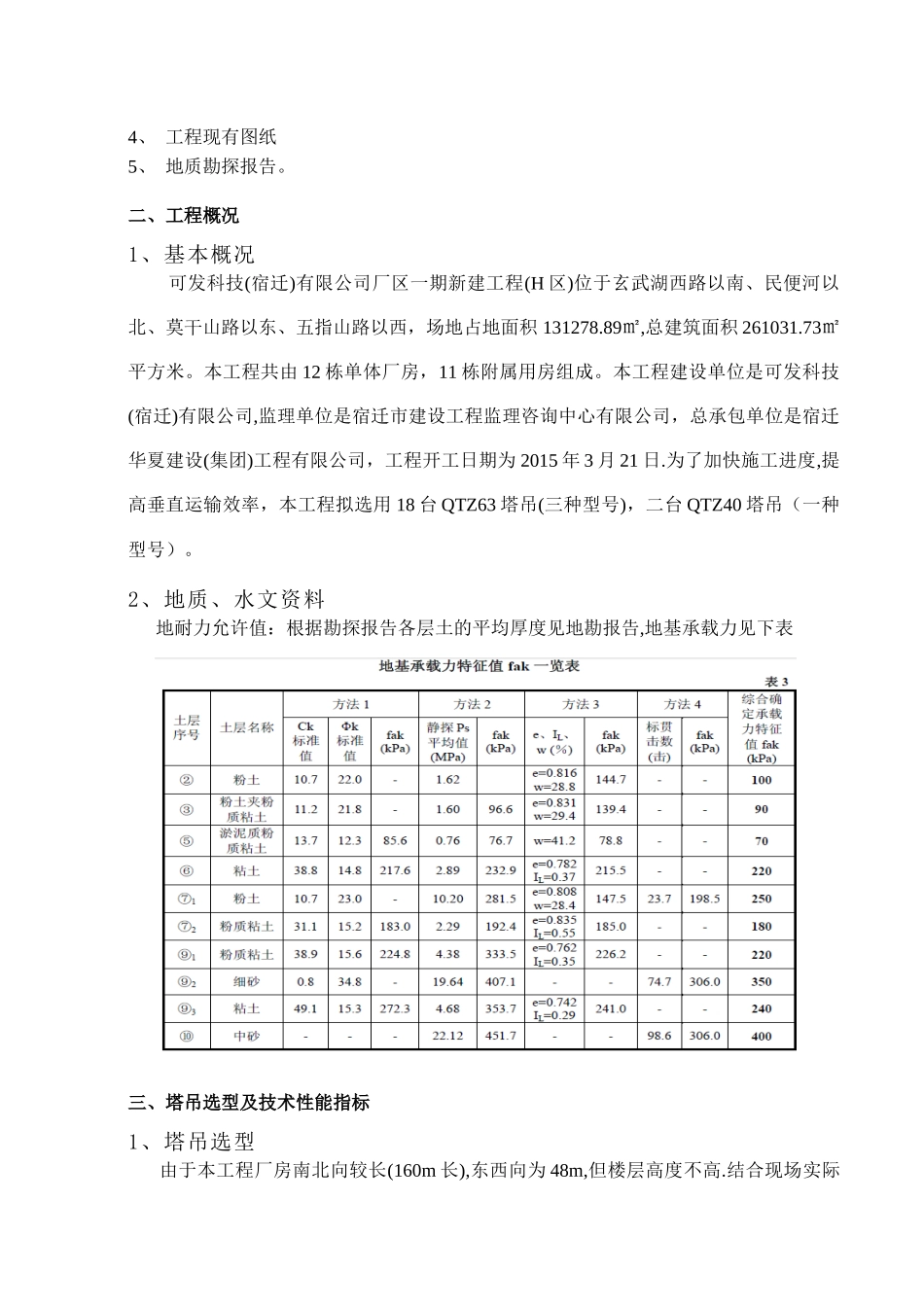

可发科技（宿迁）有限公司厂区一期工程H区塔吊基础施工方案编制：审核：审批:宿迁华夏建设（集团）工程有限公司二零一五年四月目录一、编制依据...........................................3二、工程概况...........................................31、基本概况..............................................32、地质、水文资料........................................3三、塔吊选型及技术性能指标............................41、塔吊选型..............................................42、QTZ63塔吊、QTZ40塔吊技术参数.......................4四、土方开挖及塔基施工................................71、土方开挖..............................................72、塔吊基础施工..........................................7五、塔吊的变形观察.....................................7六、接地装置...........................................7七、QTZ63塔吊基础配筋验算（平面布置见总平图）.......77.1、6*6M矩形板式基础计算书（1M厚承台）...............77.2、6*6M矩形板式基础计算书(1.5M厚)..................177.3、6*6M矩形板式基础计算书(1.35M厚).................26八、QTZ40塔吊基础配筋验算...........................35厂房塔吊基础施工方案一、编制依据1、《建筑机械使用安全技术规程》JGJ33-20122、《施工现场临时用电安全技术规程》JGJ46-20053、《QTZ63塔式起重机使用说明书》、《QTZ40塔式起重机使用说明书》4、工程现有图纸5、地质勘探报告。二、工程概况1、基本概况可发科技(宿迁)有限公司厂区一期新建工程(H区)位于玄武湖西路以南、民便河以北、莫干山路以东、五指山路以西，场地占地面积131278.89㎡,总建筑面积261031.73㎡平方米。本工程共由12栋单体厂房，11栋附属用房组成。本工程建设单位是可发科技(宿迁)有限公司,监理单位是宿迁市建设工程监理咨询中心有限公司，总承包单位是宿迁华夏建设(集团)工程有限公司，工程开工日期为2015年3月21日.为了加快施工进度,提高垂直运输效率，本工程拟选用18台QTZ63塔吊(三种型号)，二台QTZ40塔吊（一种型号）。2、地质、水文资料地耐力允许值：根据勘探报告各层土的平均厚度见地勘报告,地基承载力见下表三、塔吊选型及技术性能指标1、塔吊选型由于本工程厂房南北向较长(160m长),东西向为48m,但楼层高度不高.结合现场实际情况以及本工程工期要求为平行施工，本工程设置18台QTZ63塔式起重机。考虑到塔吊的利用率，本工程选用臂长为55m长，高度根据楼层高度不同分别设置高度在28m-35m。2、QTZ63塔吊、QTZ40塔吊技术参数2.1、QTZ63塔机为水平起重臂、小车变幅，该机的特色有：2.1.1.性能参数及技术指标国内领先，最大工作幅度55m，最大起重量为6t。2.2.2.该机有地下浇注基础固定式、底架固定独立式、外墙附着等工作方式，适用各种不同的施工对象，独立式的起升高度为28m，附着式的起升高度为120m。该机主要特点如下：2.1.3、塔机的自身加节采用液压顶升,使塔身能随着建筑物高度的升高而升高，塔机的起重性能在各种高度下保持不变。2.1.4、刚性双拉杆悬挂大幅度起重臂，起重臂刚度好，自重轻，断面小，风阻小，外形美观，长度有几种变化，满足不同施工要求；2.1.5、安全装置具有起高限制器、变幅小车行程限位器、力矩限制器、起重量限制器装置等安全保护装置，可保证工作安全可靠。2.2、QTZ63塔吊主要技术参数2.3、QTZ40塔吊主要技术参数四、土方开挖及塔基施工1、土方开挖本工程基础开挖过程中，进行塔吊位置确定，考虑到基坑的开挖深度以及放坡要求,因此各栋楼塔吊基础中心距承台外边线距离确保在5m范围以外，位置详见总平面布置图。2、塔吊基础施工2.1、楼塔吊基础根据塔吊基础图施工,塔基上表面要求平整，其最大误差5mm。部件单位参数公称起重力矩KN.mKN.M400最大起重量T4最大幅度下的额定起重量T0.902工作幅度M3~42起升高度独立式M28附着式M120起升速度倍率24起升速度M/min70357.53517.53.75最大起重量T122244转速R/min0.375/0.75变速M/min38/19起升速度M/min0.6重量平衡重T6.4整机重量T18.8最大...
