制冷站、热交换站空调系统施工方案培训资料VIP免费

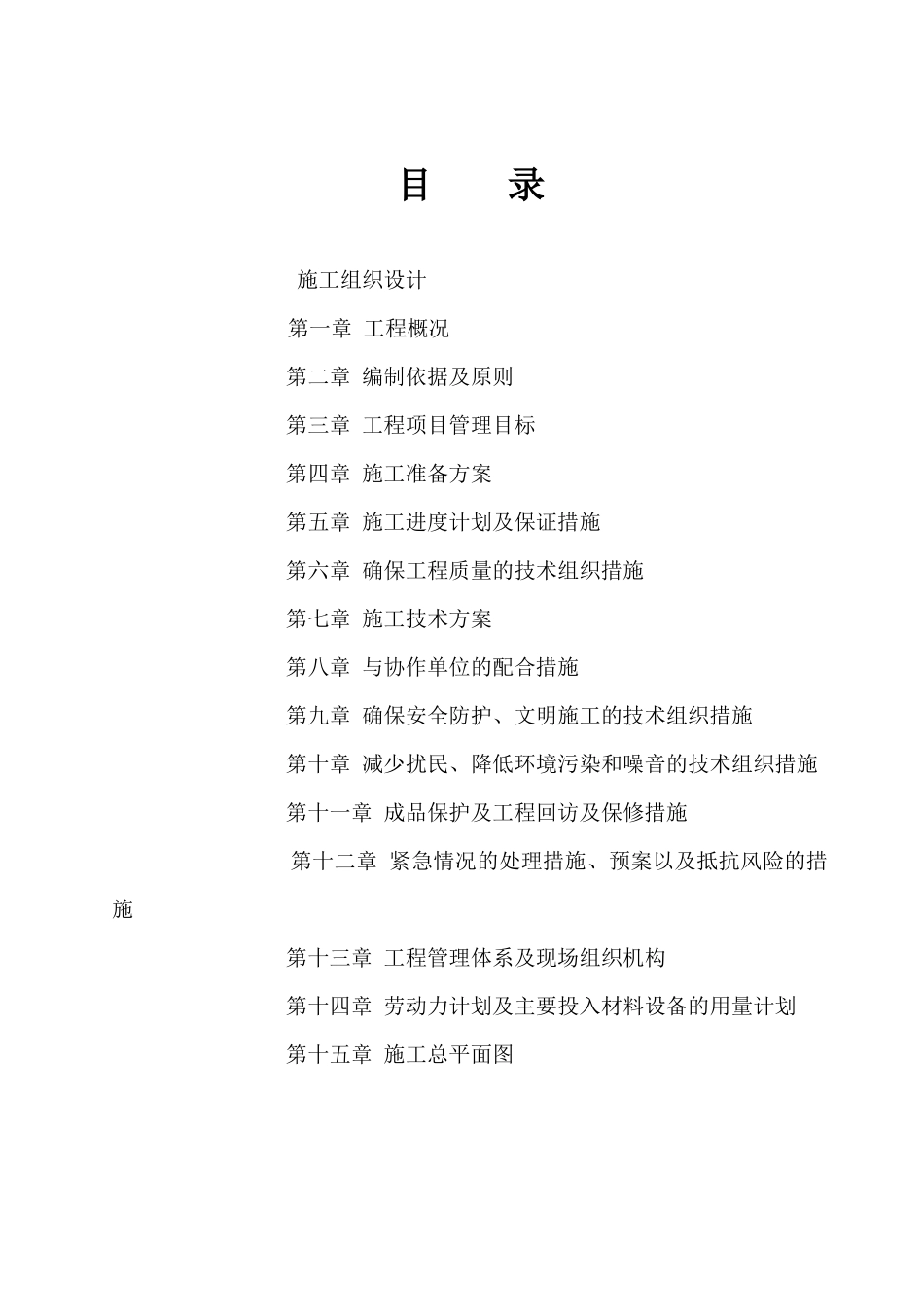

制冷站、热交换站空调系统施工方案培训资料_第1页
1/48

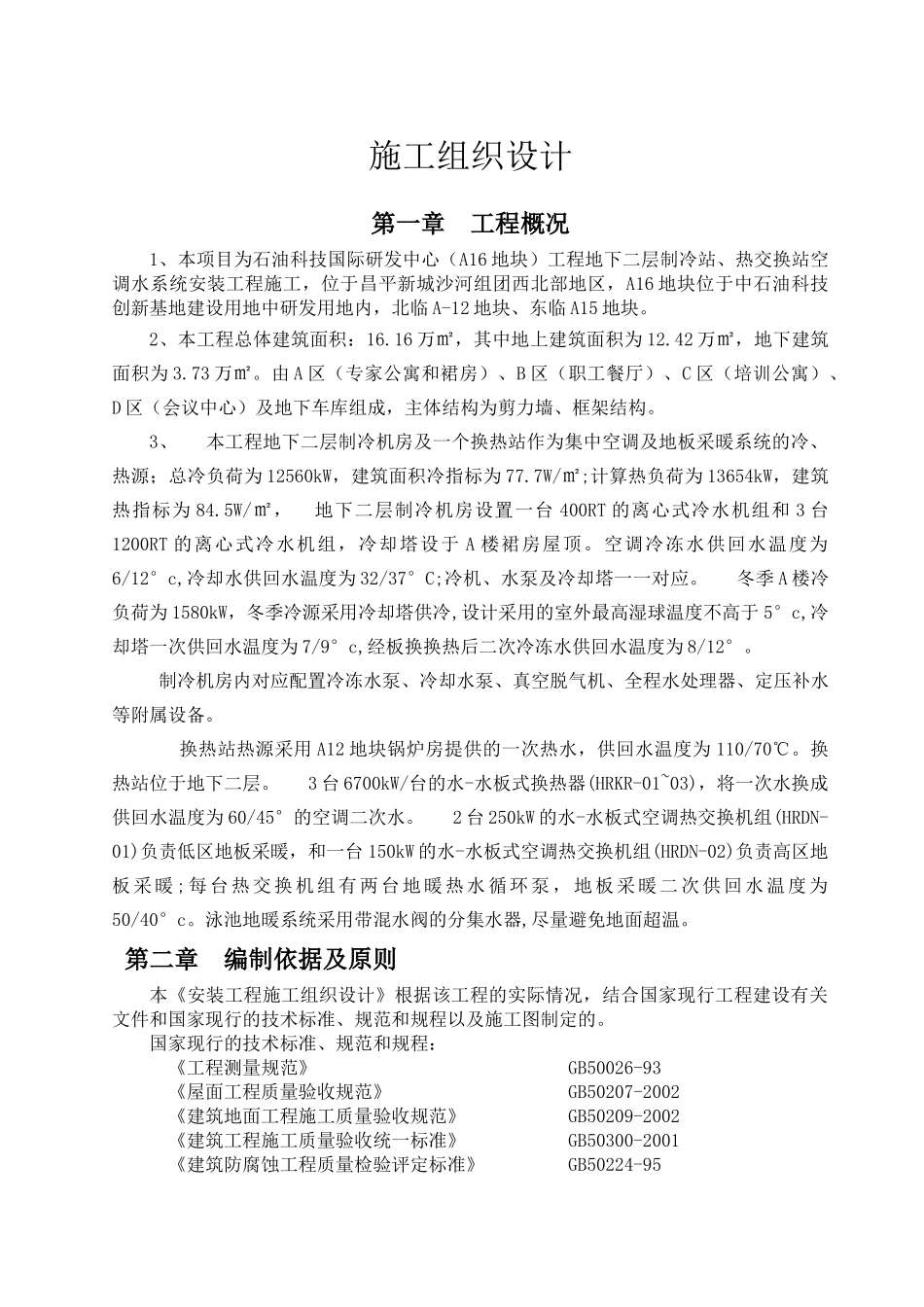

制冷站、热交换站空调系统施工方案培训资料_第2页
2/48

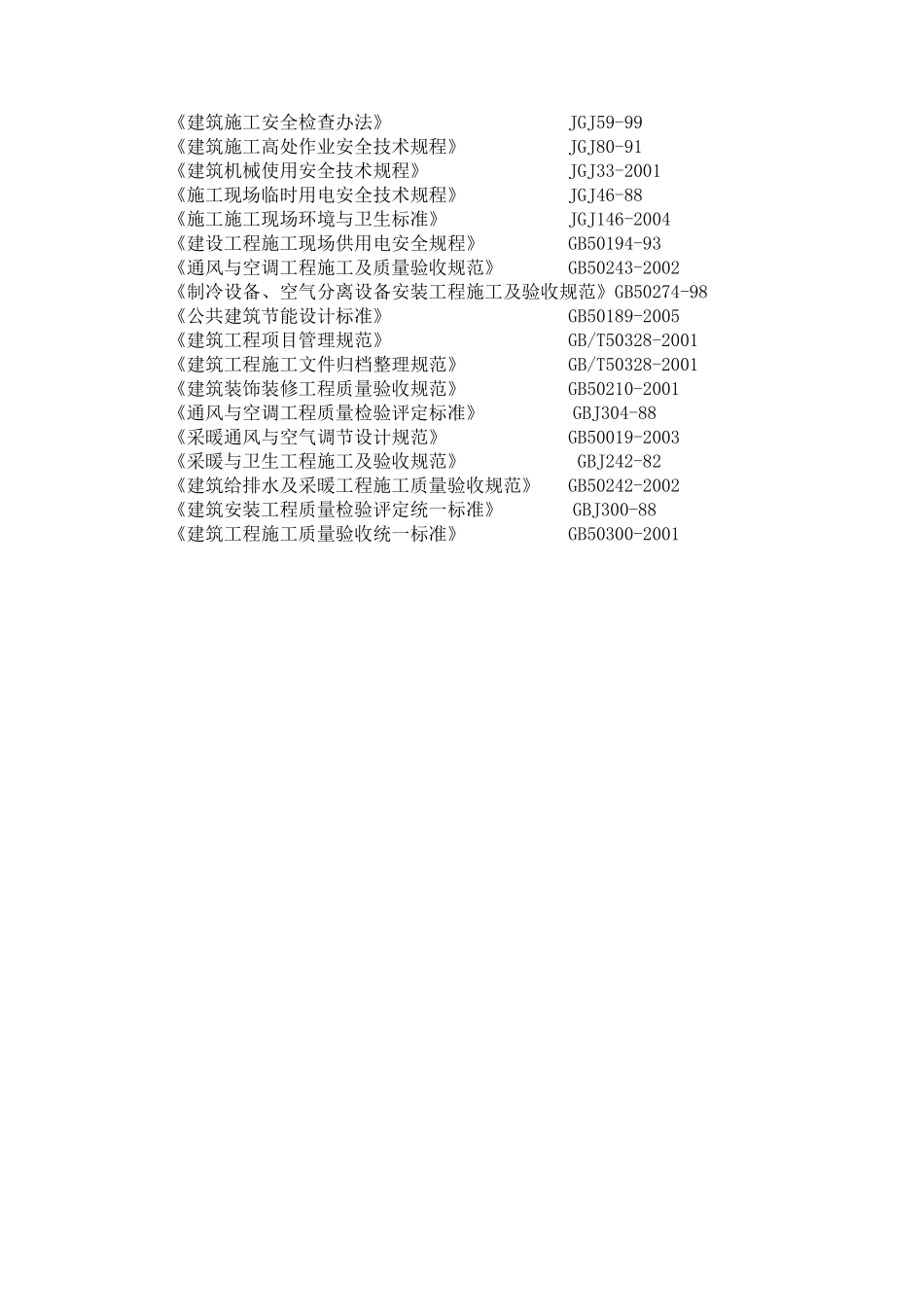

制冷站、热交换站空调系统施工方案培训资料_第3页
3/48
目录施工组织设计第一章工程概况第二章编制依据及原则第三章工程项目管理目标第四章施工准备方案第五章施工进度计划及保证措施第六章确保工程质量的技术组织措施第七章施工技术方案第八章与协作单位的配合措施第九章确保安全防护、文明施工的技术组织措施第十章减少扰民、降低环境污染和噪音的技术组织措施第十一章成品保护及工程回访及保修措施第十二章紧急情况的处理措施、预案以及抵抗风险的措施第十三章工程管理体系及现场组织机构第十四章劳动力计划及主要投入材料设备的用量计划第十五章施工总平面图施工组织设计第一章工程概况1、本项目为石油科技国际研发中心(A16地块)工程地下二层制冷站、热交换站空调水系统安装工程施工,位于昌平新城沙河组团西北部地区,A16地块位于中石油科技创新基地建设用地中研发用地内,北临A-12地块、东临A15地块。2、本工程总体建筑面积:16.16万㎡,其中地上建筑面积为12.42万㎡,地下建筑面积为3.73万㎡。由A区(专家公寓和裙房)、B区(职工餐厅)、C区(培训公寓)、D区(会议中心)及地下车库组成,主体结构为剪力墙、框架结构。3、本工程地下二层制冷机房及一个换热站作为集中空调及地板采暖系统的冷、热源;总冷负荷为12560kW,建筑面积冷指标为77.7W/㎡;计算热负荷为13654kW,建筑热指标为84.5W/㎡,地下二层制冷机房设置一台400RT的离心式冷水机组和3台1200RT的离心式冷水机组,冷却塔设于A楼裙房屋顶。空调冷冻水供回水温度为6/12°c,冷却水供回水温度为32/37°C;冷机、水泵及冷却塔一一对应。冬季A楼冷负荷为1580kW,冬季冷源采用冷却塔供冷,设计采用的室外最高湿球温度不高于5°c,冷却塔一次供回水温度为7/9°c,经板换换热后二次冷冻水供回水温度为8/12°。制冷机房内对应配置冷冻水泵、冷却水泵、真空脱气机、全程水处理器、定压补水等附属设备。换热站热源采用A12地块锅炉房提供的一次热水,供回水温度为110/70℃。换热站位于地下二层。3台6700kW/台的水-水板式换热器(HRKR-01~03),将一次水换成供回水温度为60/45°的空调二次水。2台250kW的水-水板式空调热交换机组(HRDN-01)负责低区地板采暖,和一台150kW的水-水板式空调热交换机组(HRDN-02)负责高区地板采暖;每台热交换机组有两台地暖热水循环泵,地板采暖二次供回水温度为50/40°c。泳池地暖系统采用带混水阀的分集水器,尽量避免地面超温。第二章编制依据及原则本《安装工程施工组织设计》根据该工程的实际情况,结合国家现行工程建设有关文件和国家现行的技术标准、规范和规程以及施工图制定的。国家现行的技术标准、规范和规程:《工程测量规范》GB50026-93《屋面工程质量验收规范》GB50207-2002《建筑地面工程施工质量验收规范》GB50209-2002《建筑工程施工质量验收统一标准》GB50300-2001《建筑防腐蚀工程质量检验评定标准》GB50224-95《建筑施工安全检查办法》JGJ59-99《建筑施工高处作业安全技术规程》JGJ80-91《建筑机械使用安全技术规程》JGJ33-2001《施工现场临时用电安全技术规程》JGJ46-88《施工施工现场环境与卫生标准》JGJ146-2004《建设工程施工现场供用电安全规程》GB50194-93《通风与空调工程施工及质量验收规范》GB50243-2002《制冷设备、空气分离设备安装工程施工及验收规范》GB50274-98《公共建筑节能设计标准》GB50189-2005《建筑工程项目管理规范》GB/T50328-2001《建筑工程施工文件归档整理规范》GB/T50328-2001《建筑装饰装修工程质量验收规范》GB50210-2001《通风与空调工程质量检验评定标准》GBJ304-88《采暖通风与空气调节设计规范》GB50019-2003《采暖与卫生工程施工及验收规范》GBJ242-82《建筑给排水及采暖工程施工质量验收规范》GB50242-2002《建筑安装工程质量检验评定统一标准》GBJ300-88《建筑工程施工质量验收统一标准》GB50300-2001第三章工程项目管理目标我公司信守承诺,满足建设单位对工程的要求,以优质、高效、安全、文明施工为目的,制定相应的保证措施,在工程的整个建设中始终围绕这些目标,精心组织施工,严格监督,认真检查验收,使各工序折施工质量得以保证。继续发扬”“团结、拼搏、诚实、勤奋”的项目精神,积极采用新...
