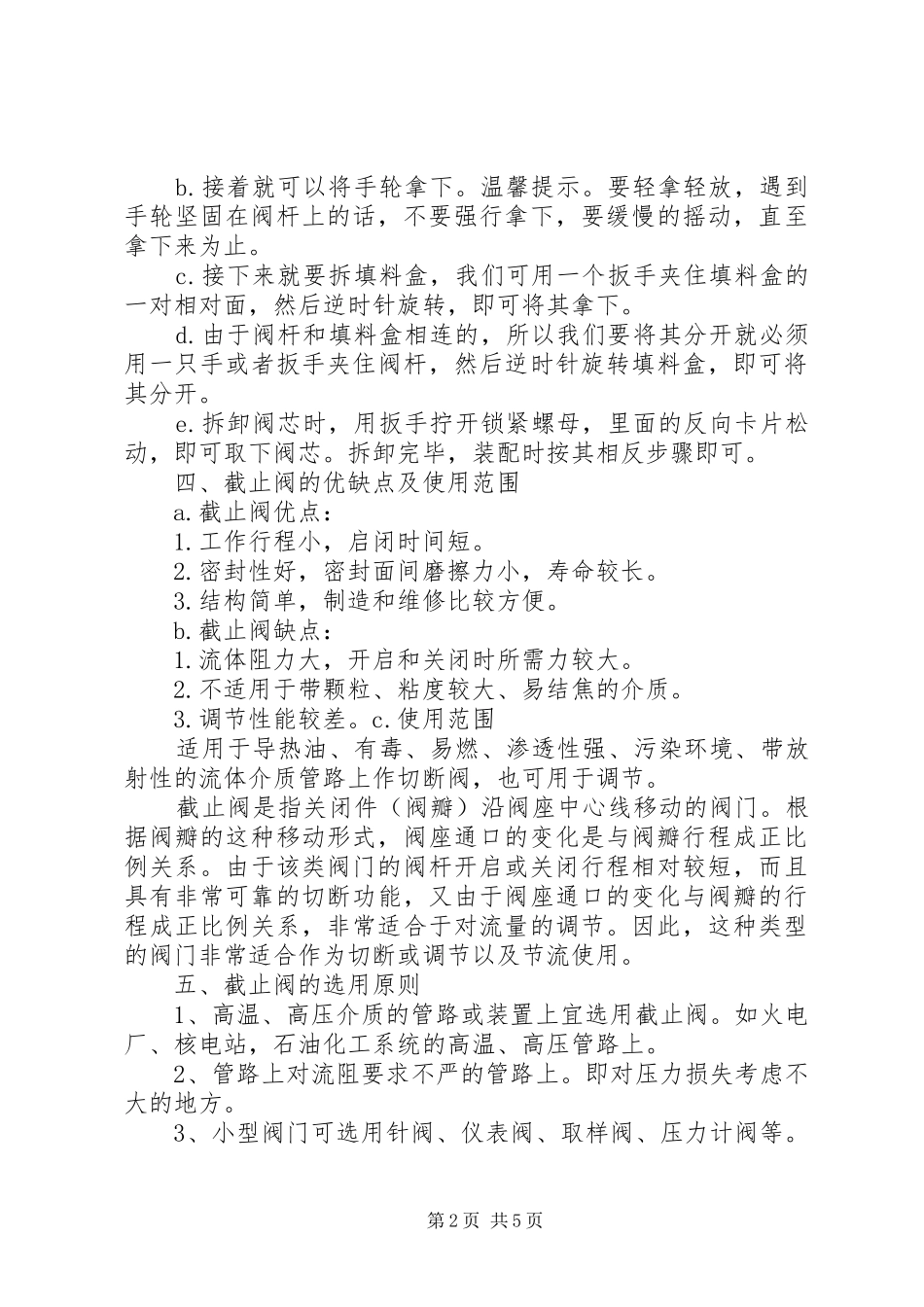

截止阀拆装学习总结一、定义及作用截止阀是用于截断介质流动的，截止阀的阀杆轴线与阀座密封面垂直，通过带动阀芯的上下升降进行开断。截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，并具有非常可靠的切断动作，因而它的密封面机械磨损较小，由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化，因此截止阀的流动阻力较高。引入截止阀的流体从阀芯下部引入称为正装，从阀芯上部引入称为反装，正装时阀门开启省力，关闭费力，反装时，阀门关闭严密，开启费力，截止阀一般正装。二、截止阀的分类1.按公称压力可分为：真空、低压、中压、高压、超高压阀等；2.按工作温度可分为：高温、中温、常温、低温、超低温阀等；3.按驱动方式可分为：手动阀、动力驱动阀（电磁、气动、液动、电动及各种联动阀）、自动阀等；4.按阀体材料可分为：铸铁、铸铜、铸钢、碳钢、钛、不锈钢阀等；5.按应用部门可分为：通用阀、电站阀、船用阀、冶金用阀、管线阀、水暖用阀等；按结构6.形式可分为：直通式、角式、直流式等；7.按联接形式可分为。内螺纹、外螺纹、法兰、焊接、对夹、卡箍、卡套等形式；总之截止阀的形式种类很多，其主要特征标记是在阀门型号的最前面的第一个英文字母是j，如j41w-40p、j941h-100等。三、截止阀的拆装步骤a.要拆截止阀，为了拆装方便，我们首先将连接阀杆与手轮的螺母按逆时针方向旋转拆下。第1页共5页b.接着就可以将手轮拿下。温馨提示。要轻拿轻放，遇到手轮坚固在阀杆上的话，不要强行拿下，要缓慢的摇动，直至拿下来为止。c.接下来就要拆填料盒，我们可用一个扳手夹住填料盒的一对相对面，然后逆时针旋转，即可将其拿下。d.由于阀杆和填料盒相连的，所以我们要将其分开就必须用一只手或者扳手夹住阀杆，然后逆时针旋转填料盒，即可将其分开。e.拆卸阀芯时，用扳手拧开锁紧螺母，里面的反向卡片松动，即可取下阀芯。拆卸完毕，装配时按其相反步骤即可。四、截止阀的优缺点及使用范围a.截止阀优点：1.工作行程小，启闭时间短。2.密封性好，密封面间磨擦力小，寿命较长。3.结构简单，制造和维修比较方便。b.截止阀缺点：1.流体阻力大，开启和关闭时所需力较大。2.不适用于带颗粒、粘度较大、易结焦的介质。3.调节性能较差。c.使用范围适用于导热油、有毒、易燃、渗透性强、污染环境、带放射性的流体介质管路上作切断阀，也可用于调节。截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的阀门非常适合作为切断或调节以及节流使用。五、截止阀的选用原则1、高温、高压介质的管路或装置上宜选用截止阀。如火电厂、核电站，石油化工系统的高温、高压管路上。2、管路上对流阻要求不严的管路上。即对压力损失考虑不大的地方。3、小型阀门可选用针阀、仪表阀、取样阀、压力计阀等。第2页共5页4、有流量调节或压力调节，但对调节精度要求不高，而且管路直径又比较小，如公称通经≤50mm的管路上，宜选用。5、合成工业生产中的小化肥和大化肥宜选用公称压力pn160公称压力16mpa或pn320公称压力32mpa的高压角式截止阀或高压角式节流阀6、氧化铝拜耳法生产中的脱硅车间、易结焦的管路上，易选用阀体分开式、阀座可去处的、硬质合金密封副的直流式截止阀或直流式节流阀。7、城市建设中的供水、供热工程上，公称通经较小的管路，可选用截止、平衡阀或柱塞阀，如公称通经小于150mm的管路上。六、截止阀的操作注意事项对于截止阀，不但要会安装和维护，而且还要会操作。启闭截止阀，用力应该平稳，不可冲击。某些冲击启闭的高压截止阀各部件已经考虑了这种冲击力与一般截止阀不能等同。当截止阀全开后，应将手轮倒转少许，使螺纹之间严紧，以免松动损伤。管路初用时，内部脏物较多，可将截止阀微启，利用介质...
