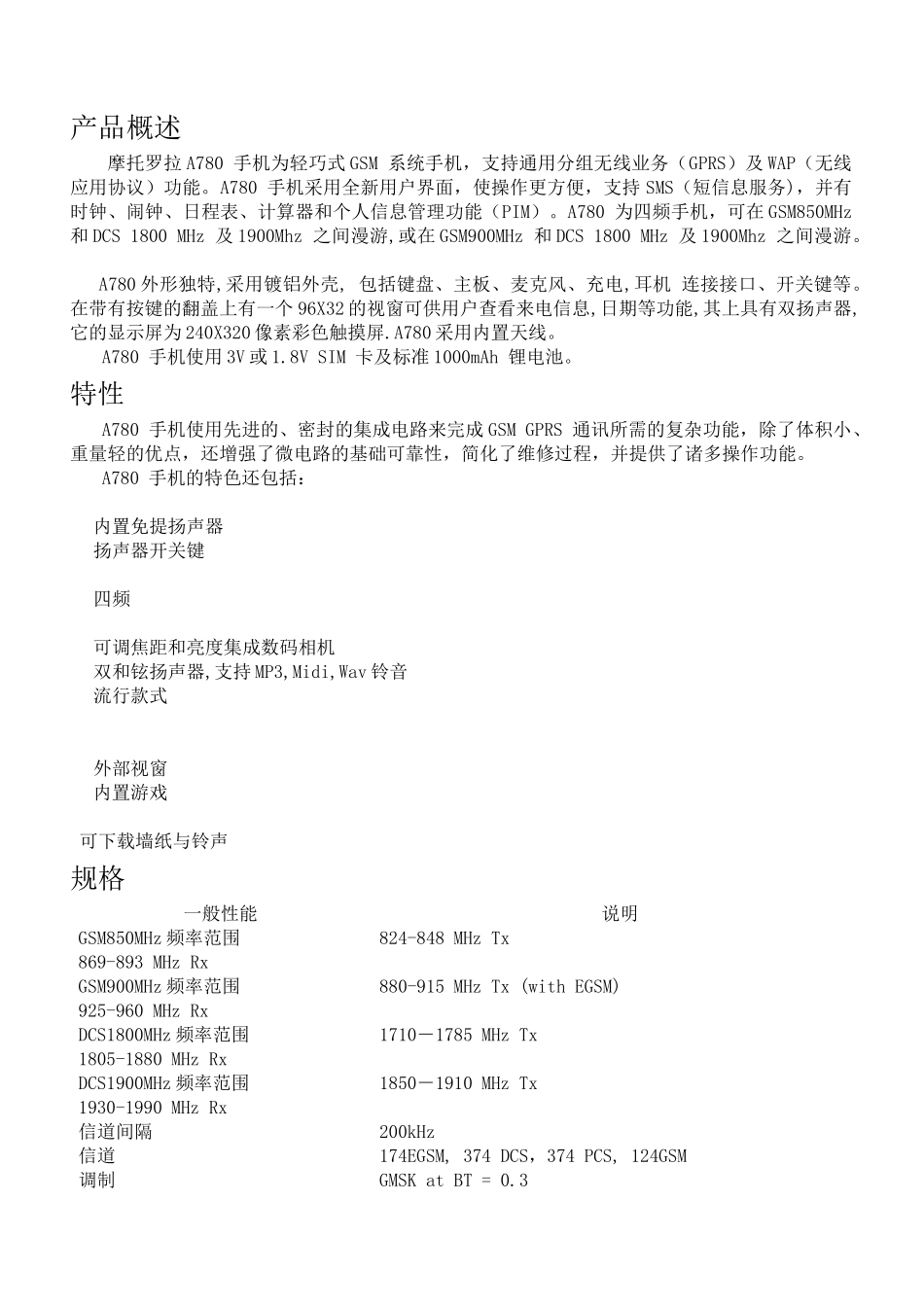

产品概述摩托罗拉A780手机为轻巧式GSM系统手机，支持通用分组无线业务（GPRS）及WAP（无线应用协议）功能。A780手机采用全新用户界面，使操作更方便，支持SMS（短信息服务)，并有时钟、闹钟、日程表、计算器和个人信息管理功能（PIM）。A780为四频手机，可在GSM850MHz和DCS1800MHz及1900Mhz之间漫游,或在GSM900MHz和DCS1800MHz及1900Mhz之间漫游。A780外形独特,采用镀铝外壳,包括键盘、主板、麦克风、充电,耳机连接接口、开关键等。在带有按键的翻盖上有一个96X32的视窗可供用户查看来电信息,日期等功能,其上具有双扬声器,它的显示屏为240X320像素彩色触摸屏.A780采用内置天线。A780手机使用3V或1.8VSIM卡及标准1000mAh锂电池。特性A780手机使用先进的、密封的集成电路来完成GSMGPRS通讯所需的复杂功能，除了体积小、重量轻的优点，还增强了微电路的基础可靠性，简化了维修过程，并提供了诸多操作功能。A780手机的特色还包括：内置免提扬声器扬声器开关键四频可调焦距和亮度集成数码相机双和铉扬声器,支持MP3,Midi,Wav铃音流行款式外部视窗内置游戏可下载墙纸与铃声规格一般性能说明GSM850MHz频率范围824-848MHzTx869-893MHzRxGSM900MHz频率范围880-915MHzTx(withEGSM)925-960MHzRxDCS1800MHz频率范围1710－1785MHzTx1805-1880MHzRxDCS1900MHz频率范围1850－1910MHzTx1930-1990MHzRx信道间隔200kHz信道174EGSM,374DCS，374PCS,124GSM调制GMSKatBT=0.3发送机相位准确性ＲＭＳ（均方根值）为５度，峰值为２０度双工间隔45MHzGSM，95MHzDCS,80MHzPCS频率稳定性下行频率为±0.10ppm(Rx)工作电压+3.2Vdc到+5.5Vdc(电池)+4.8Vdc到+6.5Vdc(外接电源)平均发射电流80-160mA待机电流5.0mA(DRX2),2.0mA(DXR9)外形尺寸49.2mmx89.2mmx28mm(1.94英寸x3.51英寸x1.10英寸)大小（体积）97cc(5.01in3)重量148.3gm(4.58oz)，配备电池温度范围-10°Cto+55°C(+15°Fto+130°F)电池工作时间（1000mAh镍电池）通话时间240-480分钟待机时间150-200小时通话与待机时间取决于网络配置、信号强度以及选择的功能。待机时间引用范围DRX=2至DRX＝9。通话时间引用范围从DTX关到DTX开。电池充电时长1000MAh电池充电到90%大约需1.75小时发射机规格射频输出功率额定32dBmGSM900额定29dBmGSM1800输出阻抗额定50欧姆杂散辐射从0.1到1GHz为-36dBm,从1到4GHz为-30dBm接收机规格接收灵敏度优于-103dBmRX误码率<2%语音编码说明语音编码类型规则脉冲激励／长期预测线性预测编码(RPELPCwithLTP)比特率13.0kbps帧持续时间20毫秒码组长度260比特种类Class１bits=182bits;Class２bits=78bits使用向前纠错码编码比特率22.8kbps元器件介绍（1）U600（PCAP2）：平台控制/音频/电源IC，和E680，V3通用，但因V3是无铅产品，V3的电源IC，型号和A780，E680都不一样，只是功能上一样，可以代换。其主要的功能和A760/A768的电源U900（PCAP）差不多，是PCAP的改进型号，外型比PCAP小一些。（2）U300（NEPTUNE-LTE）：手机部分的CPU，和E680，A768I，V300，V600等都通用。（3）U301：手机部分的字库和暂存，内部含有8M的暂存和32M的字库。A760和A768和字库和暂存是独立分开的，而到了A768I，E680，A780都把这二个芯片集成到一起，所以和它相配套的CPU也有原来的NEPTUNE-LT改为现在的NEPTUNE-LTE。和E680，A768I的芯片一样，但内部程序资料不一样。（4）U130（RZ/TX/IC）中频IC，完成对混频后基带信号的处理，功率的控制（5）U120（RF-IC）射频前端IC，完成接收的射频放大，混频，发射预放大。（6）U100：天线开关（7）U110：功放（8）FL100：接收四频段的带通滤波器。（9）M300：读卡器（10）U400（BUIVERDE）：PDA部分的CPU，和E680通用，整个芯片分二层，底层是CPU，上层是装有PDA部分程序资料的32M字库，芯片和E680一样，但内部的程序资料不一样。（11）U500：蓝牙芯片（12）U407：是PDA部分的含有16M暂存的64M字库，主要用于存储用户资料。（13）U404：振荡产生背景灯驱动电压。（14）Y400：U400的13M时钟]（15）Y401：U400的32.768KHZ时钟。（16）Y500：蓝牙的工作时钟15.36MHZ。（17）Y600：电源U600的实时时钟32.768KHZ。（18）Y140...
