人力资源-0017创业者家园A区5号楼施工测量方案(20页)VIP免费

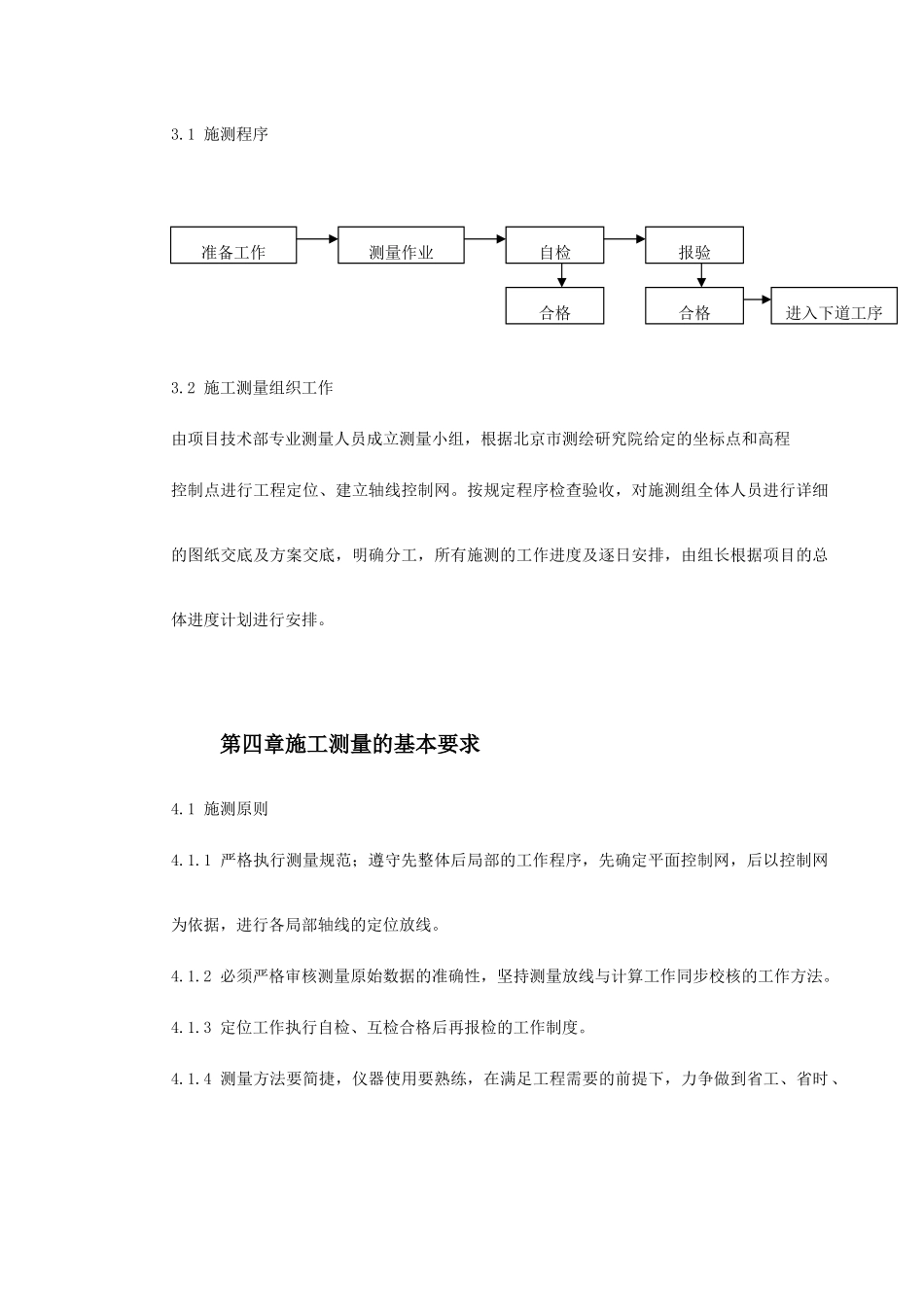

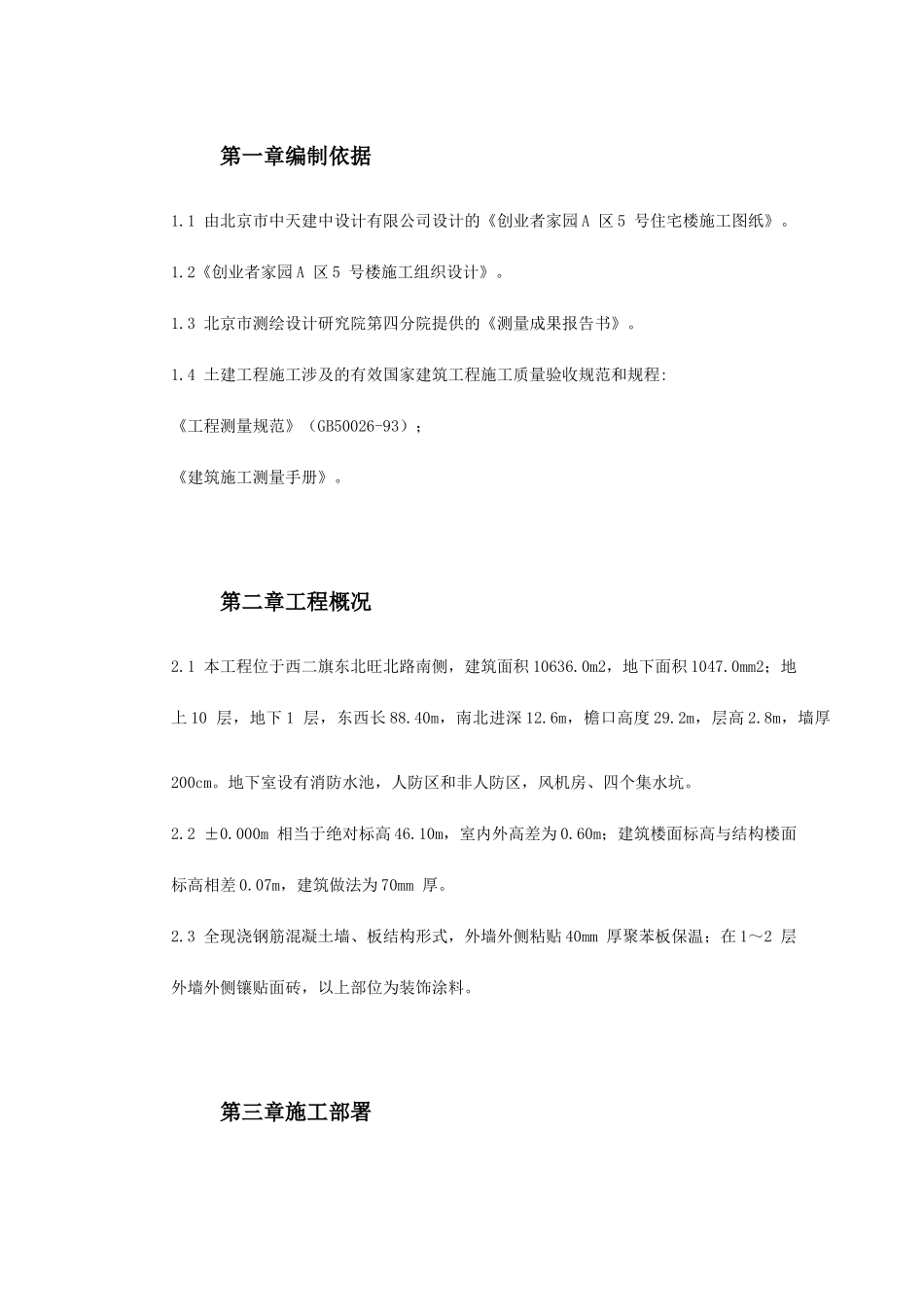

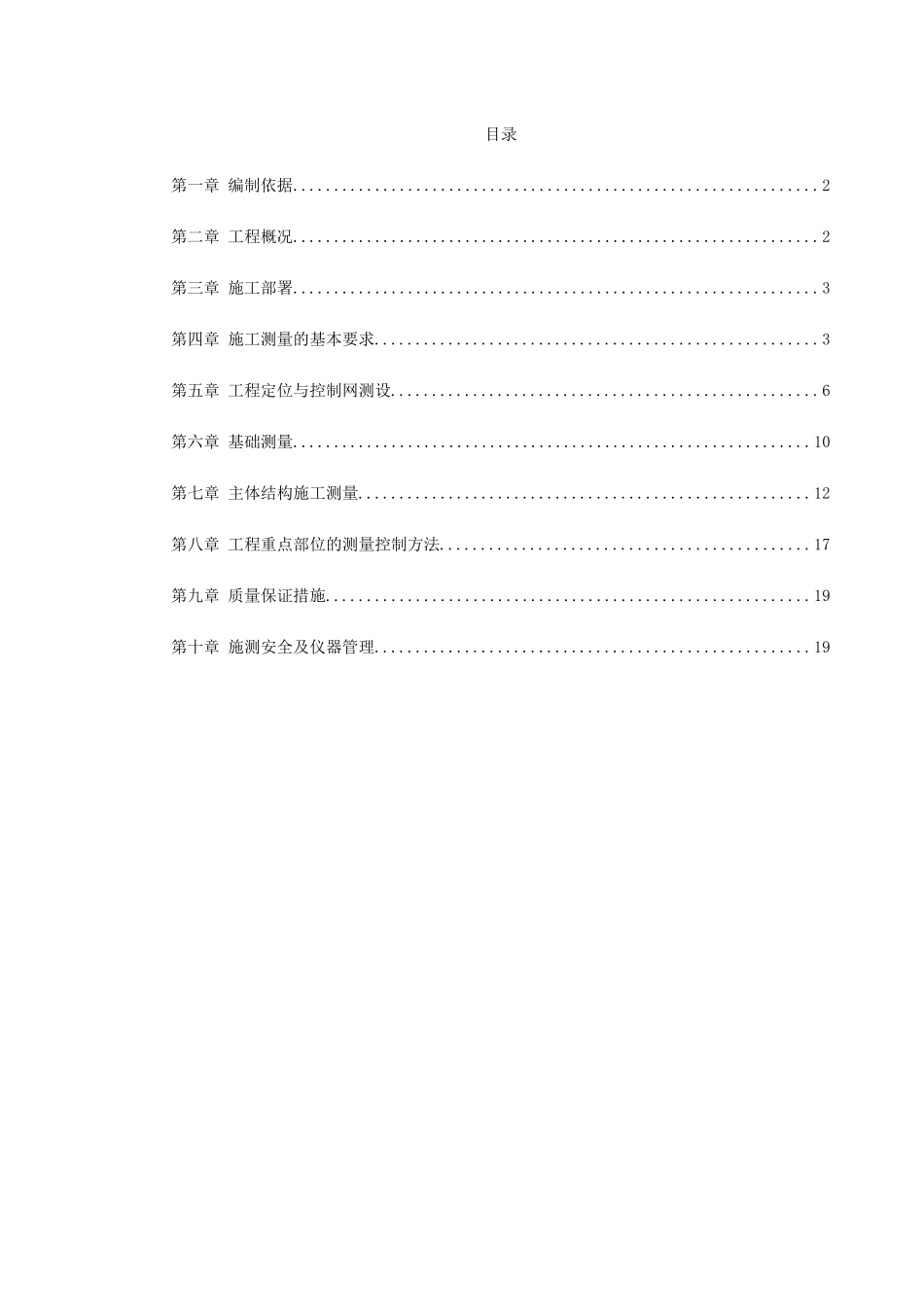

目录第一章编制依据................................................................2第二章工程概况................................................................2第三章施工部署................................................................3第四章施工测量的基本要求......................................................3第五章工程定位与控制网测设....................................................6第六章基础测量...............................................................10第七章主体结构施工测量.......................................................12第八章工程重点部位的测量控制方法.............................................17第九章质量保证措施...........................................................19第十章施测安全及仪器管理.....................................................19第一章编制依据1.1由北京市中天建中设计有限公司设计的《创业者家园A区5号住宅楼施工图纸》。1.2《创业者家园A区5号楼施工组织设计》。1.3北京市测绘设计研究院第四分院提供的《测量成果报告书》。1.4土建工程施工涉及的有效国家建筑工程施工质量验收规范和规程:《工程测量规范》（GB50026-93）；《建筑施工测量手册》。第二章工程概况2.1本工程位于西二旗东北旺北路南侧，建筑面积10636.0m2，地下面积1047.0mm2；地上10层，地下1层，东西长88.40m，南北进深12.6m，檐口高度29.2m，层高2.8m，墙厚200cm。地下室设有消防水池，人防区和非人防区，风机房、四个集水坑。2.2±0.000m相当于绝对标高46.10m，室内外高差为0.60m；建筑楼面标高与结构楼面标高相差0.07m，建筑做法为70mm厚。2.3全现浇钢筋混凝土墙、板结构形式，外墙外侧粘贴40mm厚聚苯板保温；在1～2层外墙外侧镶贴面砖，以上部位为装饰涂料。第三章施工部署3.1施测程序3.2施工测量组织工作由项目技术部专业测量人员成立测量小组，根据北京市测绘研究院给定的坐标点和高程控制点进行工程定位、建立轴线控制网。按规定程序检查验收，对施测组全体人员进行详细的图纸交底及方案交底，明确分工，所有施测的工作进度及逐日安排，由组长根据项目的总体进度计划进行安排。第四章施工测量的基本要求4.1施测原则4.1.1严格执行测量规范；遵守先整体后局部的工作程序，先确定平面控制网，后以控制网为依据，进行各局部轴线的定位放线。4.1.2必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。4.1.3定位工作执行自检、互检合格后再报检的工作制度。4.1.4测量方法要简捷，仪器使用要熟练，在满足工程需要的前提下，力争做到省工、省时、准备工作测量作业自检报验合格合格进入下道工序省费用。4.1.5明确为工程服务，按图施工，质量第一的宗旨。紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。4.2准备工作4.2.1全面了解设计意图，认真熟悉与审核图纸。施测人员通过对总平面图和设计说明的学习，了解工程总体布局，工程特点，周围环境，建筑物的位置及座标，其次了解现场测量座标与建筑物的关系，水准点的位置和高程以及首层±0.000的绝对标高。在了解总图后认真学习建筑施工图,及时校对建筑物的平面、立面、剖面的尺寸、形状、构造，它是整个工程放线的依据，在熟悉图纸时，着重掌握轴线的尺寸、层高，对比基础，楼层平面，建筑、结构几者之间轴线的尺寸，查看其相关之间的轴线及标高是否吻合，有无矛盾存在。4.2.2测量仪器的选用。测量中所用的仪器和钢尺等器具，根据有关规定，送具有北京市仪器校验资质的检测厂家进行校验，检验合格后方可投入使用。测量仪器选用详见表4-1。现场测量仪器一览表表4-1序号器具名称型号单位数量1经纬仪J2台12水准仪DS3台23激光经纬仪DJJ2台14激光接受靶个15钢尺50m把26钢尺30m把27盒尺5m把28对讲机个39墨斗只44.3测量的基本要求测量记录必须原始真实、数字正确、内容完整、字体工整；测量精度要满足要求。根据现行测量规范和有关规程进行精度控制。根据工程特点及《工程测量规范》，此工程设置精度等级为二...
