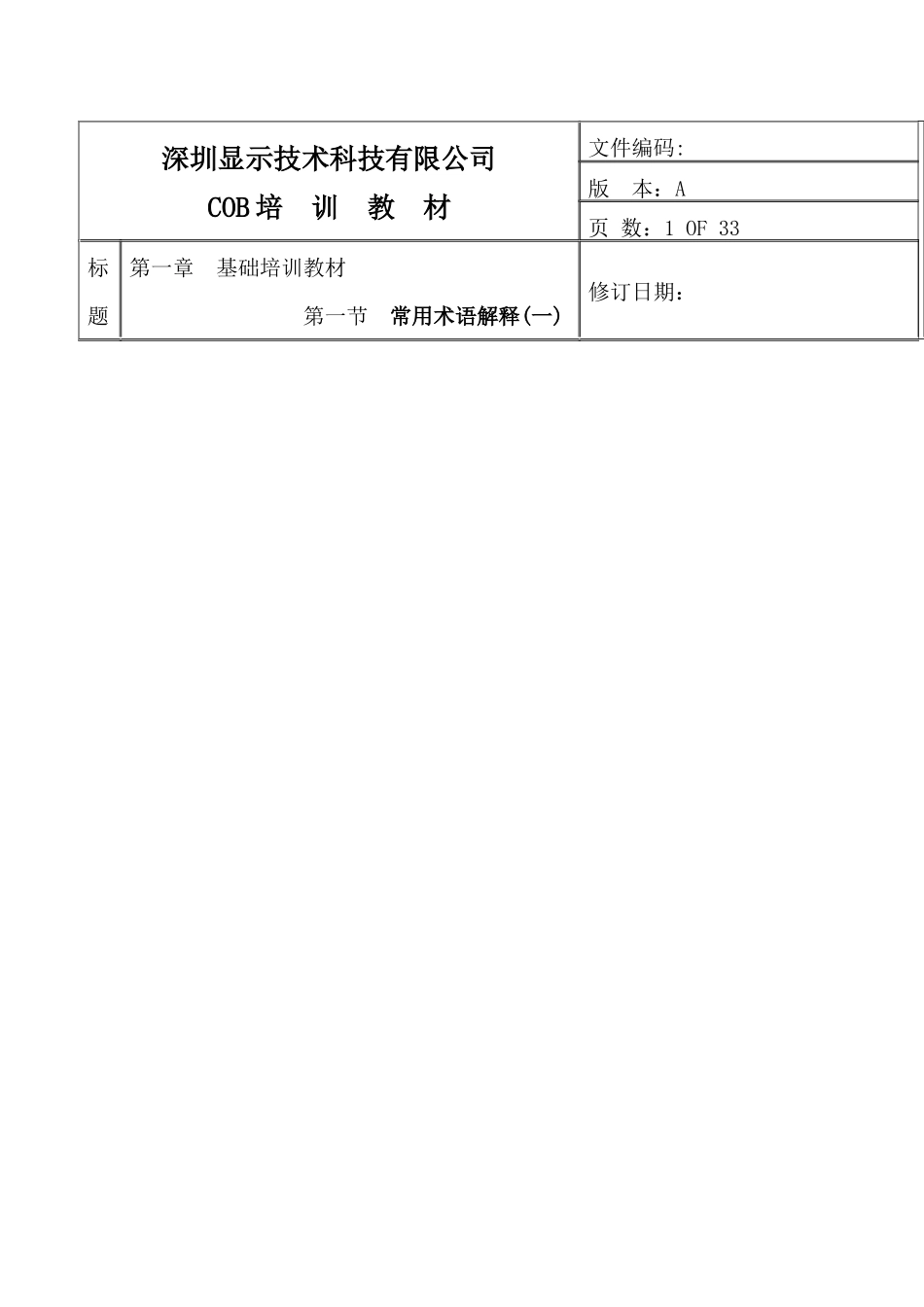

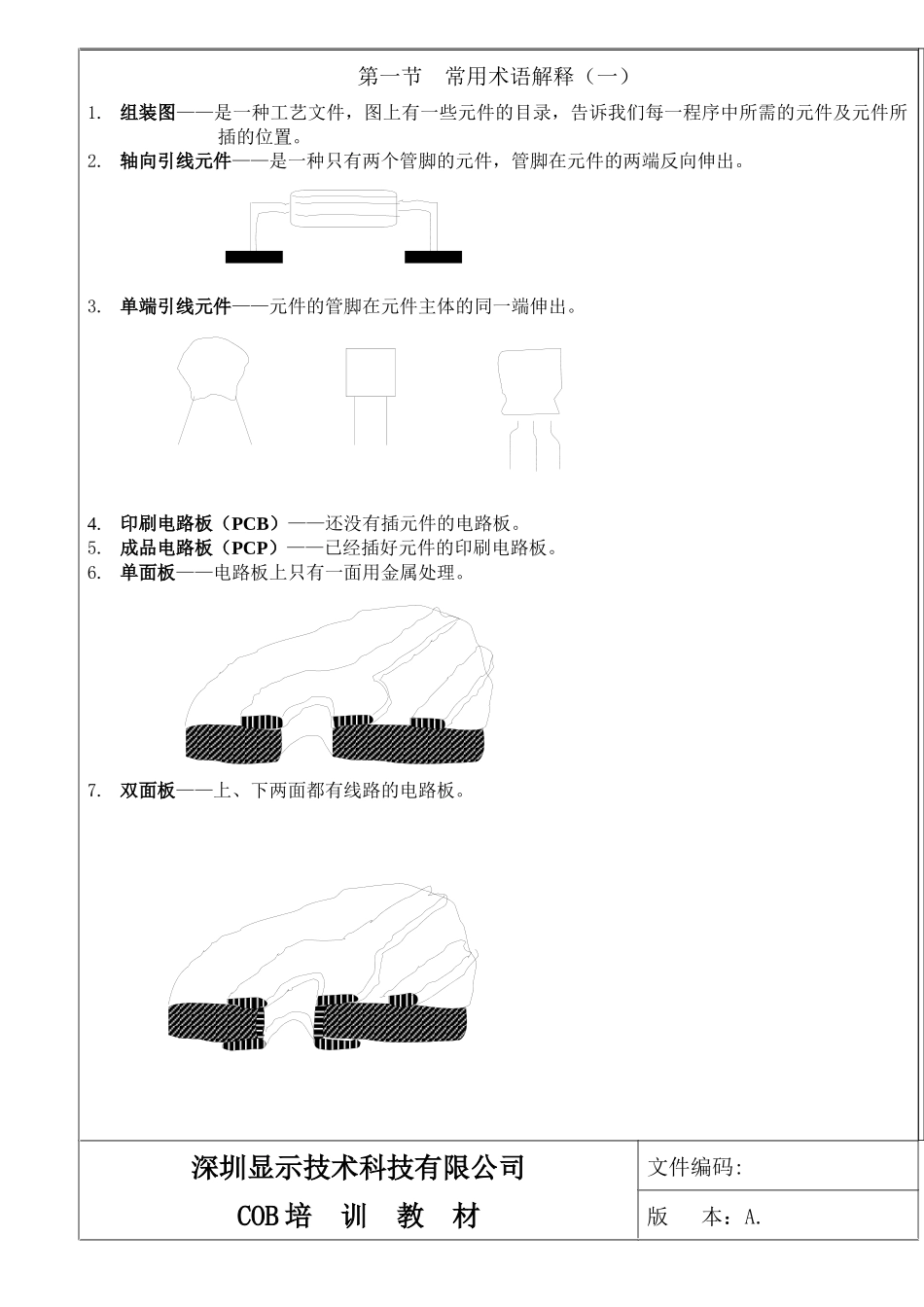

深圳显示技术科技有限公司文件编号DOCUMENTNO：发行版本VERSION：页数PAGINATION:69APPROVAL核准REVIEW/CHECK审核DRAFTING拟制ISSUEDATE发行日期帅洪COB培训教材深圳显示技术科技有限公司COB培训教材文件编码:版本：A页数：1OF33标题第一章基础培训教材第一节常用术语解释(一)修订日期：第一节常用术语解释（一）1.组装图——是一种工艺文件，图上有一些元件的目录，告诉我们每一程序中所需的元件及元件所插的位置。2.轴向引线元件——是一种只有两个管脚的元件，管脚在元件的两端反向伸出。3.单端引线元件——元件的管脚在元件主体的同一端伸出。4.印刷电路板（PCB）——还没有插元件的电路板。5.成品电路板（PCP）——已经插好元件的印刷电路板。6.单面板——电路板上只有一面用金属处理。7.双面板——上、下两面都有线路的电路板。深圳显示技术科技有限公司COB培训教材文件编码:版本：A.页数：2OF33标题第一章基础培训教材第一节常用术语解释（一）修订日期：8.层板——除上、下两面都有线路外，在电路板内层也有线路的电路板。9.焊盘——PCB表面处理加宽局部引线，无绝缘漆覆盖的部分面积，用来连接元件、明线等等。可以包括元件管脚洞。10.元件面——即是电路板上插元件的一面。11.焊接面——电路板中元件面的反面，有许多焊盘提供焊接用。12.元件符号——每种元件，比如说电阻和电容，都有一个元件符号，这些符号通常被标在电路板的元件面上。不同种类的元件用不同的字母识别，在同种类的元件中，用不同的数字从所有其它项目中识别出来。例：电容的元件符号为C，一块电路板上有7个电容，可分别表示为C4、C5、C10、C15、C16、C39、C40。13.母板——插着子板的电路板是母板。子板常插入母板的插座中。14.金属化孔（PTH）——金属管穿过电路板孔洞的表面，连接双面板上的两面电路，在多层板中还起到连接内部电路的作用。15.连接孔——那些一般不用来插元件和布明线的金属化孔。16.极性元件——有些元件，插入电路板时必需定向，否则元件就有可能在测试时被融化或发生爆炸。17.极性标志——在印刷电路板上，极性元件的位置印有极性符号，以方便正确插入元件。18.导体——是指具有良好导电能力的物体。如：大部分金属材料。人也是导体。19.绝缘体——指导电性能差的物体，通俗一点的说法就是不导电的物体。例如：塑料、竹子、木头等。深圳显示技术科技有限公司COB培训教材文件编码：版本：A页数：3OF33标题第一章基础培训教材第一节常用术语解释（一）制订日期：20．半导体——导电能力介于导体和绝缘体之间的物体。21．双列直插（DIP）——在元件主体两边有两列均匀排列的管脚垂直向下。如：插装IC22．套管——绝缘管套在管脚上，防止管脚靠着其它的元件管脚、金属线或电路。23．阻抗——使电流流动缓慢。24．管脚打弯——当元件的管脚插入电路板的洞时，管脚应靠着洞边打弯，所打弯的管脚与垂直方向的夹角大于450，这样可预防元件在焊接时掉下来。25．预面型——为了预防元件主体和板之间的接触，可在元件没有插入电路板之前对元件管脚预先整型，经过预先整型的管脚插入板时有“劈啪”声，管脚不需要再打弯。套管深圳显示技术科技有限公司COB培训教材文件编码：版本：A页数：4OF33标题第一章基础培训教材第一节常用术语解释（二）制订日期：1．空焊——零件脚或引线脚与锡垫间没有锡或其它因素造成没有接合。2．假焊——假焊之现象与空焊类似，但其锡垫之锡量太少，低于接合面标准。3．冷焊——锡或锡膏在回风炉气化后，在锡垫上仍有模糊的粒状附着物。4．桥接——有脚零件在脚与脚之间被多余之焊锡所联接短路，另一种现象则因检验人员使用镊子、竹签…等操作不当而导致脚与脚碰触短路，亦或刮CHIPS脚造成残余锡渣使脚与脚短路。5．错件——零件放置之规格或种类与作业规定或BOM、ECN不符者，即为错件。6．缺件——应放置零件之位址，因不正常之缘故而产生空缺。7．极性反向——极性方位正确性与加工工程样品装配不一样，即为极性错误。8．零件倒置——SMT、COB之零件不得倒置，另CR因底部全白无规格标示，虽无极性不可倾倒放置。9．零件偏位——SMT、COB所有之零件表面接着焊接...
