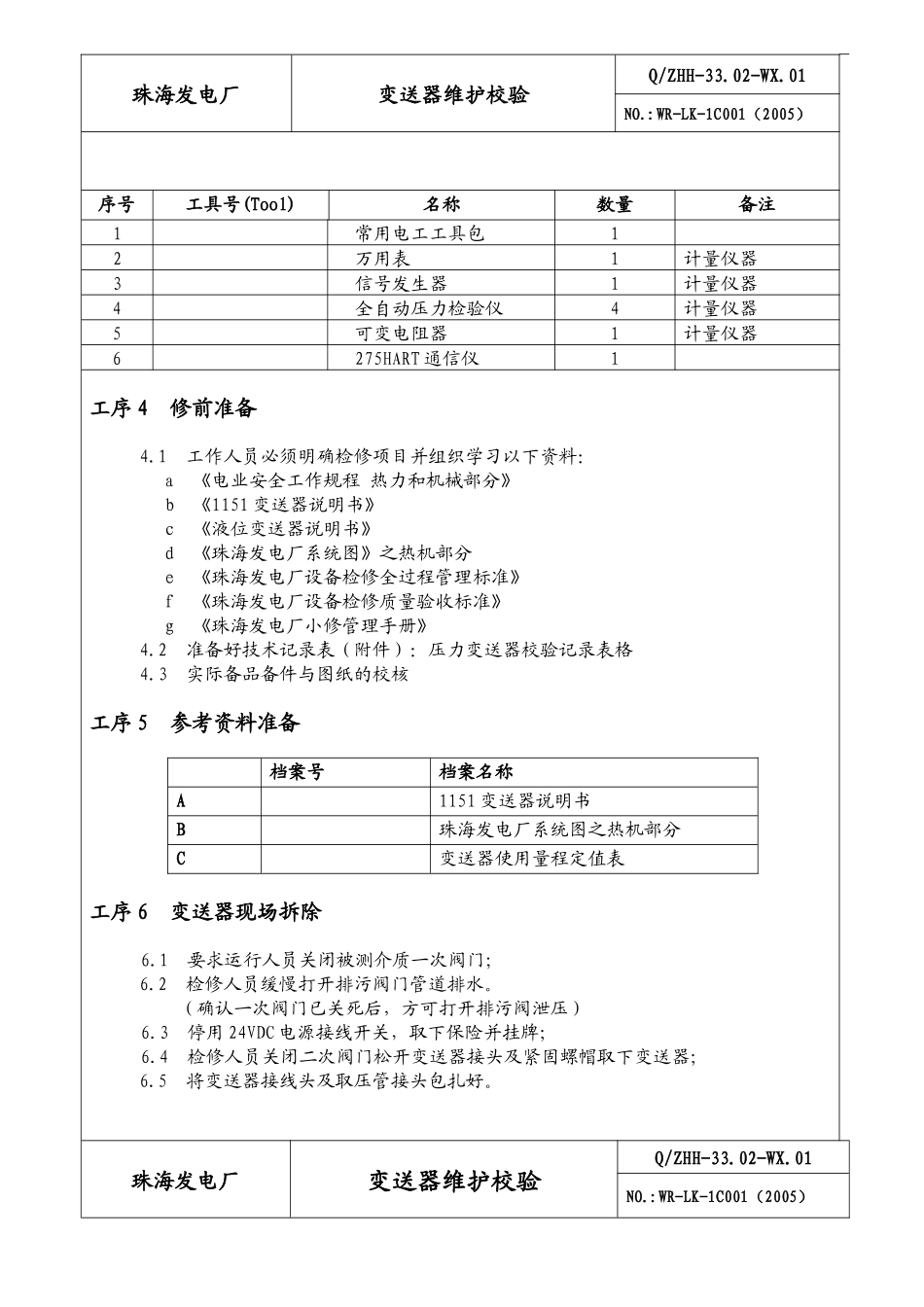

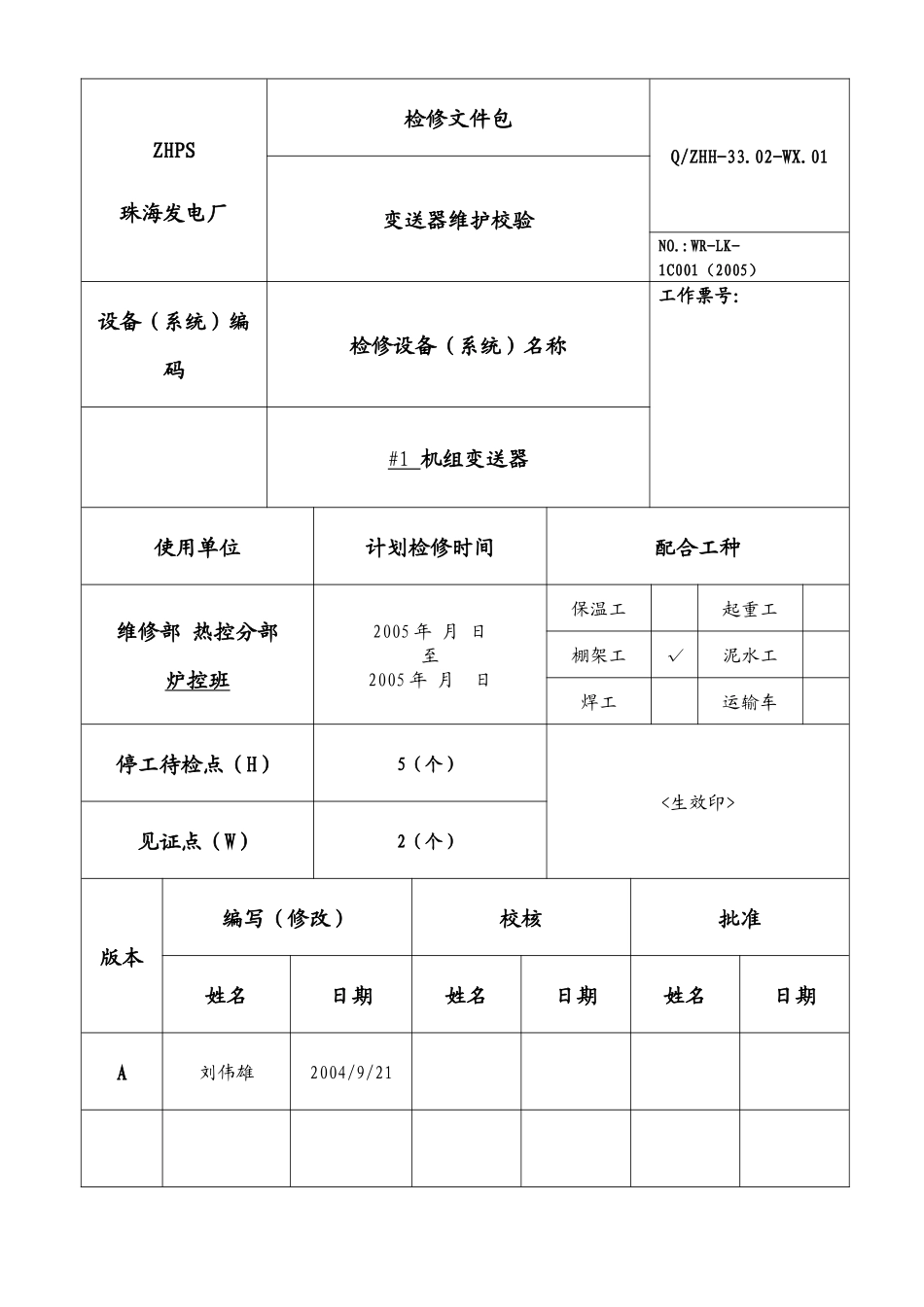

ZHPS珠海发电厂检修文件包Q/ZHH-33.02-WX.01变送器维护校验NO.:WR-LK-1C001（2005）设备（系统）编码检修设备（系统）名称工作票号：#1机组变送器使用单位计划检修时间配合工种维修部热控分部炉控班2005年月日至2005年月日保温工起重工棚架工√泥水工焊工运输车停工待检点（H）5（个）<生效印>见证点（W）2（个）版本编写（修改）校核批准姓名日期姓名日期姓名日期A刘伟雄2004/9/21珠海发电厂变送器维护校验Q/ZHH-33.02-WX.01NO.:WR-LK-1C001（2005）工序0概述0.1本检修文件包适用于变送器维护校验。0.2检修设备共165台，详细检修设备见清单附件。0.3检修项目进度规划：每天10台设备进度（165台/17天）。0.4注意：变送器测量系统取压管路恢复各接头务必张紧，以防泄漏。工序1安全措施1.1严格执行《电业安全工作规程热力和机械部分》；1.2确认设备解列，工作票办理完毕方可工作；1.3工作时，注意不要发生电气短路与信号短路；1.4在线校验时，必须确保该变送器信号退出运行；1.5清洗部件要配戴必要的防护用品（如口罩、手套等）；1.6检修过程涉及应急与响应控制程序相关预案：《高空坠落应急预案》1.7涉及环境因素：抹布检验使用油执行《固体废弃物控制程序》及《化学危险品、油品控制程序》。工序2备品备件及材料准备2.1备品备件的准备序号备品号名称数量备注1变送器2台按现场所需型号2管接头10只按现场所需型号3二次阀10只按现场所需型号4316不锈钢无缝仪表管10米按现场所需型号5导线5米按现场所需型号6保险10只按现场所需型号2.2材料准备密封胶、白布带、清洗剂、除锈剂工序3工具准备使用的电动工具、起重工具、计量仪器等应具有有效期内的鉴定、检验合格证书珠海发电厂变送器维护校验Q/ZHH-33.02-WX.01NO.:WR-LK-1C001（2005）序号工具号(Tool)名称数量备注1常用电工工具包12万用表1计量仪器3信号发生器1计量仪器4全自动压力检验仪4计量仪器5可变电阻器1计量仪器6275HART通信仪1工序4修前准备4.1工作人员必须明确检修项目并组织学习以下资料：a《电业安全工作规程热力和机械部分》b《1151变送器说明书》c《液位变送器说明书》d《珠海发电厂系统图》之热机部分e《珠海发电厂设备检修全过程管理标准》f《珠海发电厂设备检修质量验收标准》g《珠海发电厂小修管理手册》4.2准备好技术记录表（附件）：压力变送器校验记录表格4.3实际备品备件与图纸的校核工序5参考资料准备档案号档案名称A1151变送器说明书B珠海发电厂系统图之热机部分C变送器使用量程定值表工序6变送器现场拆除6.1要求运行人员关闭被测介质一次阀门；6.2检修人员缓慢打开排污阀门管道排水。（确认一次阀门已关死后，方可打开排污阀泄压）6.3停用24VDC电源接线开关，取下保险并挂牌；6.4检修人员关闭二次阀门松开变送器接头及紧固螺帽取下变送器；6.5将变送器接线头及取压管接头包扎好。珠海发电厂变送器维护校验Q/ZHH-33.02-WX.01NO.:WR-LK-1C001（2005）工序7外观检查及校前准备：7.1一般性检查7.2进行仪表的清扫和常规检修，检修后仪表应符合下列要求：a.变送器外壳、外露部件(端钮、面板、开关等)表面应光洁完好，铭牌标志应清楚；b.各部件应清洁无尘、完整无损，不得有锈蚀、变形；c.接线端子板的接线标志应清晰；引线孔、旋盖的密封应良好。7.3绝缘检查7.3.1对变送器绝缘检查应符合下表要求：绝缘电阻表被测对象环境温度℃相对湿度被测仪表电源电压（V）绝缘表输出直流电压（V）绝缘表读数前稳定时间(S)绝缘电阻MΩ信号c|信号信号|接地电源|接地电源|信号变送器15～3545～755001020207.3.2做好绝缘检查记录7.4调校前准备校准低量程变送器时，应注意消除液柱差影响；若有水柱修正，校准时应加上水柱的修正值；当传压介质为液体时，应保持变送器取压口的几何中心与活塞式压力计的活塞下端面（或标准器取压口的几何中心）在同一水平面上；7.5调校前校验：a.按仪表按制造厂规定的时间进行预热；制造厂未作规定时，可预热15min后，进行仪表的调校前校验；b.校验在主刻度线或整数点上进行；其校验点数除有特殊规定外，应包括上限、下限和常用点在内不少于5点；c.校验从下限值开始，逐渐增加输入信号，使指针或显示数字...
