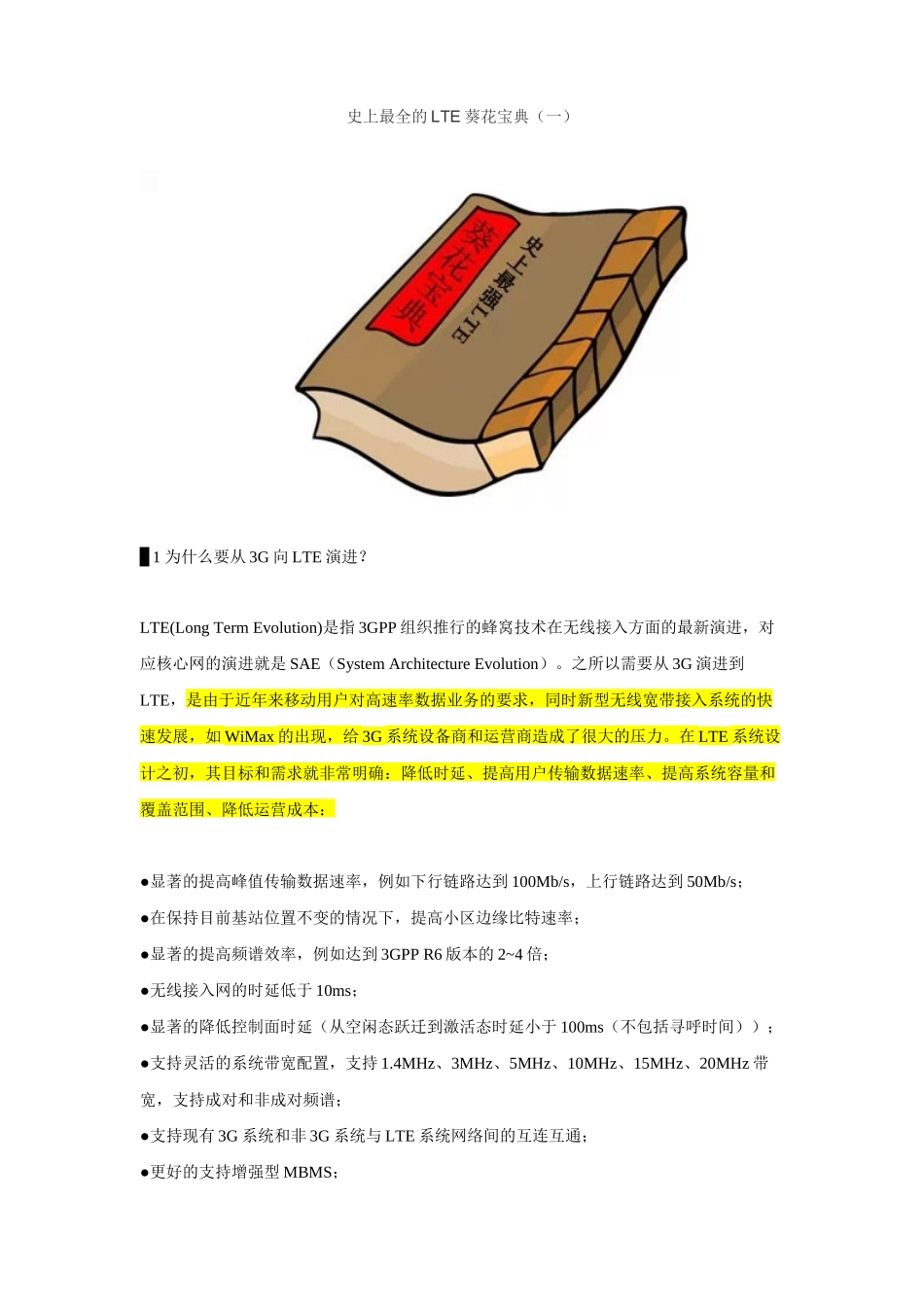

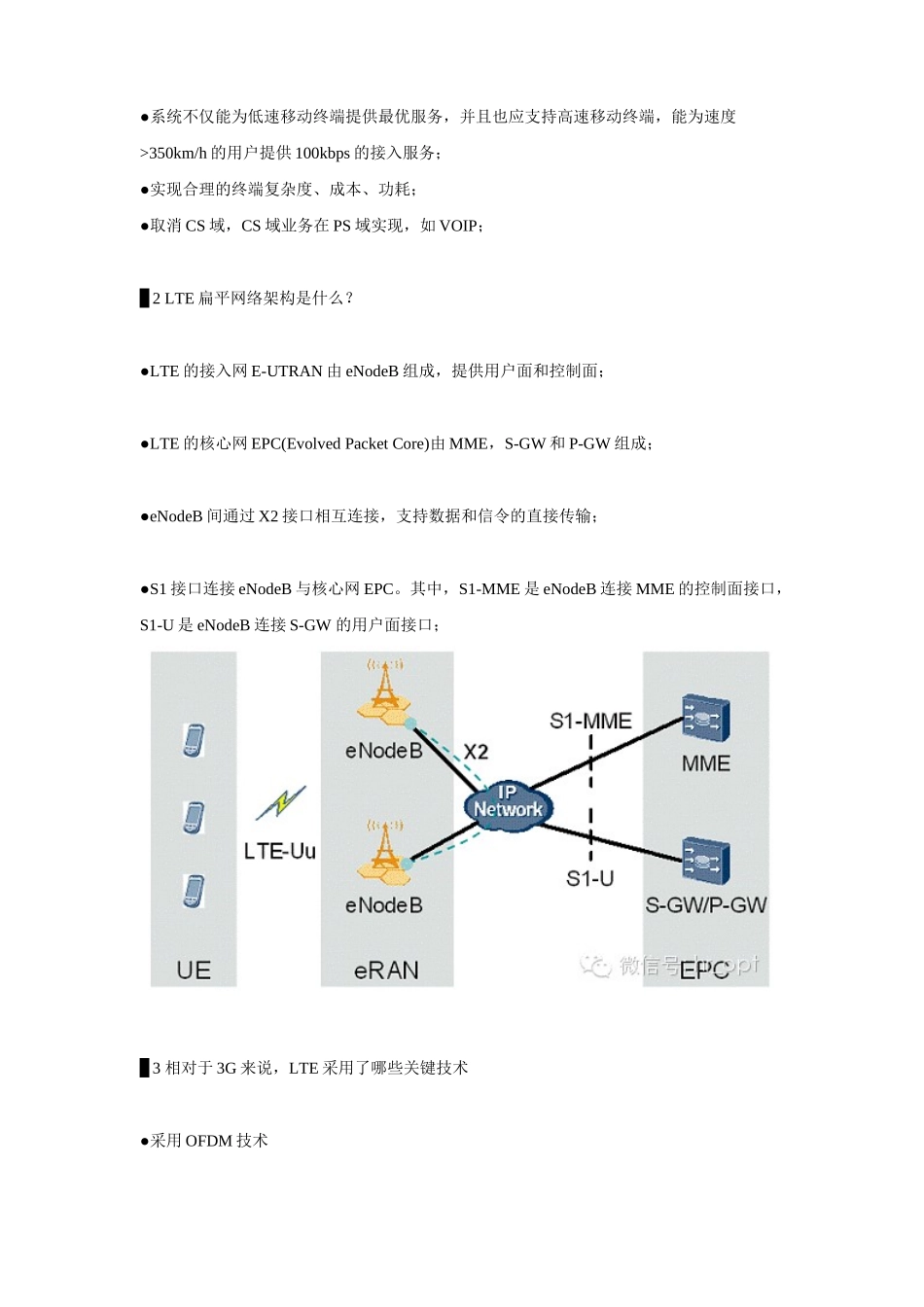

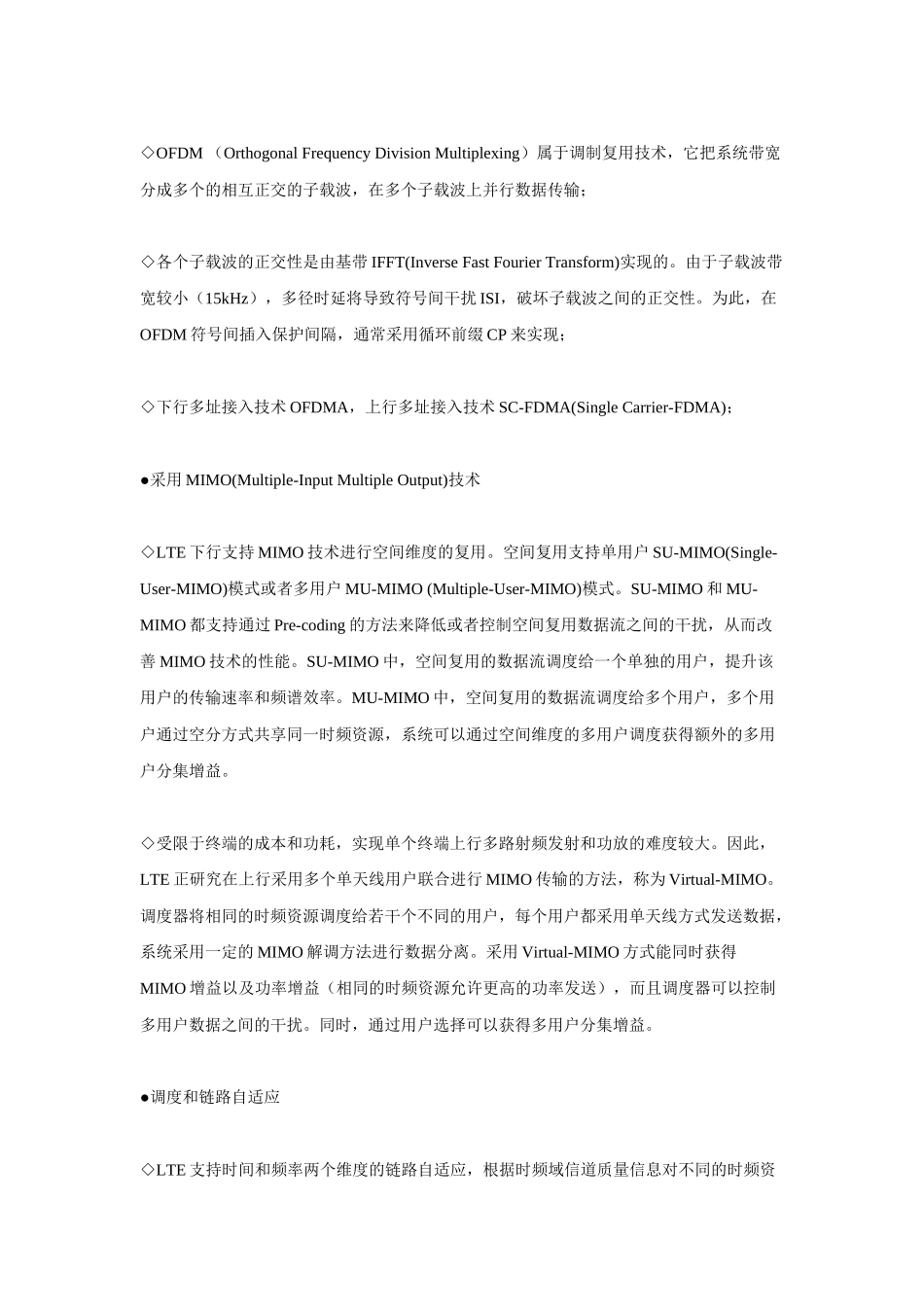

史上最全的LTE葵花宝典（一）1▊为什么要从3G向LTE演进？LTE(LongTermEvolution)是指3GPP组织推行的蜂窝技术在无线接入方面的最新演进，对应核心网的演进就是SAE（SystemArchitectureEvolution）。之所以需要从3G演进到LTE，是由于近年来移动用户对高速率数据业务的要求，同时新型无线宽带接入系统的快速发展，如WiMax的出现，给3G系统设备商和运营商造成了很大的压力。在LTE系统设计之初，其目标和需求就非常明确：降低时延、提高用户传输数据速率、提高系统容量和覆盖范围、降低运营成本：●显著的提高峰值传输数据速率，例如下行链路达到100Mb/s，上行链路达到50Mb/s；●在保持目前基站位置不变的情况下，提高小区边缘比特速率；●显著的提高频谱效率，例如达到3GPPR6版本的2~4倍；●无线接入网的时延低于10ms；●显著的降低控制面时延（从空闲态跃迁到激活态时延小于100ms（不包括寻呼时间））；●支持灵活的系统带宽配置，支持1.4MHz、3MHz、5MHz、10MHz、15MHz、20MHz带宽，支持成对和非成对频谱；●支持现有3G系统和非3G系统与LTE系统网络间的互连互通；●更好的支持增强型MBMS；●系统不仅能为低速移动终端提供最优服务，并且也应支持高速移动终端，能为速度>350km/h的用户提供100kbps的接入服务；●实现合理的终端复杂度、成本、功耗；●取消CS域，CS域业务在PS域实现，如VOIP；2LTE▊扁平网络架构是什么？●LTE的接入网E-UTRAN由eNodeB组成，提供用户面和控制面；●LTE的核心网EPC(EvolvedPacketCore)由MME，S-GW和P-GW组成；●eNodeB间通过X2接口相互连接，支持数据和信令的直接传输；●S1接口连接eNodeB与核心网EPC。其中，S1-MME是eNodeB连接MME的控制面接口，S1-U是eNodeB连接S-GW的用户面接口；3▊相对于3G来说，LTE采用了哪些关键技术●采用OFDM技术◇OFDM（OrthogonalFrequencyDivisionMultiplexing）属于调制复用技术，它把系统带宽分成多个的相互正交的子载波，在多个子载波上并行数据传输；◇各个子载波的正交性是由基带IFFT(InverseFastFourierTransform)实现的。由于子载波带宽较小（15kHz），多径时延将导致符号间干扰ISI，破坏子载波之间的正交性。为此，在OFDM符号间插入保护间隔，通常采用循环前缀CP来实现；◇下行多址接入技术OFDMA，上行多址接入技术SC-FDMA(SingleCarrier-FDMA)；●采用MIMO(Multiple-InputMultipleOutput)技术◇LTE下行支持MIMO技术进行空间维度的复用。空间复用支持单用户SU-MIMO(Single-User-MIMO)模式或者多用户MU-MIMO(Multiple-User-MIMO)模式。SU-MIMO和MU-MIMO都支持通过Pre-coding的方法来降低或者控制空间复用数据流之间的干扰，从而改善MIMO技术的性能。SU-MIMO中，空间复用的数据流调度给一个单独的用户，提升该用户的传输速率和频谱效率。MU-MIMO中，空间复用的数据流调度给多个用户，多个用户通过空分方式共享同一时频资源，系统可以通过空间维度的多用户调度获得额外的多用户分集增益。◇受限于终端的成本和功耗，实现单个终端上行多路射频发射和功放的难度较大。因此，LTE正研究在上行采用多个单天线用户联合进行MIMO传输的方法，称为Virtual-MIMO。调度器将相同的时频资源调度给若干个不同的用户，每个用户都采用单天线方式发送数据，系统采用一定的MIMO解调方法进行数据分离。采用Virtual-MIMO方式能同时获得MIMO增益以及功率增益（相同的时频资源允许更高的功率发送），而且调度器可以控制多用户数据之间的干扰。同时，通过用户选择可以获得多用户分集增益。●调度和链路自适应◇LTE支持时间和频率两个维度的链路自适应，根据时频域信道质量信息对不同的时频资源选择不同的调制编码方式。◇功率控制在CDMA系统中是一项重要的链路自适应技术，可以避免远近效应带来的多址干扰。在LTE系统中，上下行均采用正交的OFDM技术对多用户进行复用。因此，功控主要用来降低对邻小区上行的干扰，补偿链路损耗，也是一种慢速的链路自适应机制。●小区干扰控制◇LTE系统中，系统中各小区采用相同的频率进行发送和接收。与CDMA系统不同的是，LTE系统并不能通过合并不同小区的信号来降低邻小区信号的影响。因此必将在小区间产生干...
