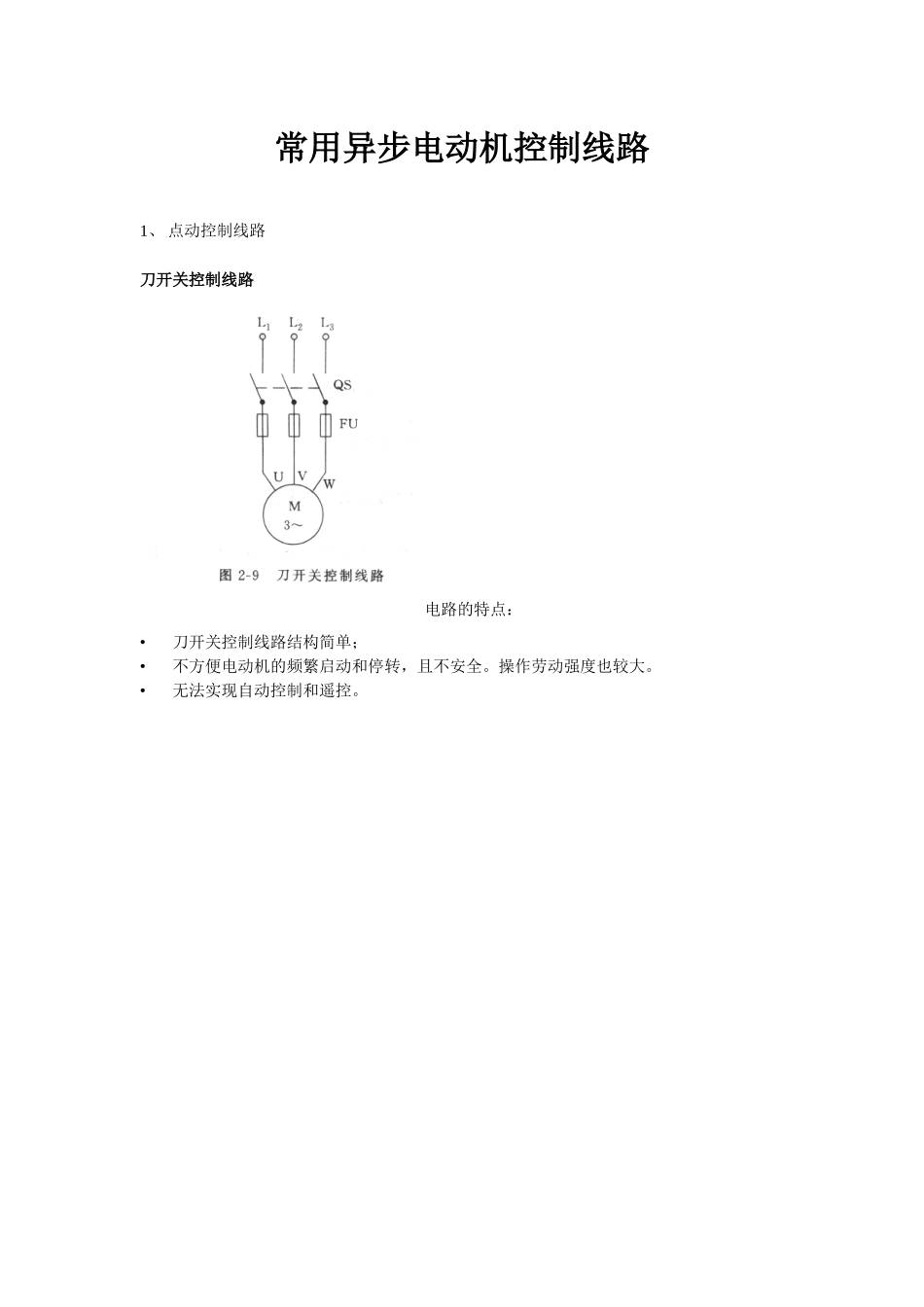

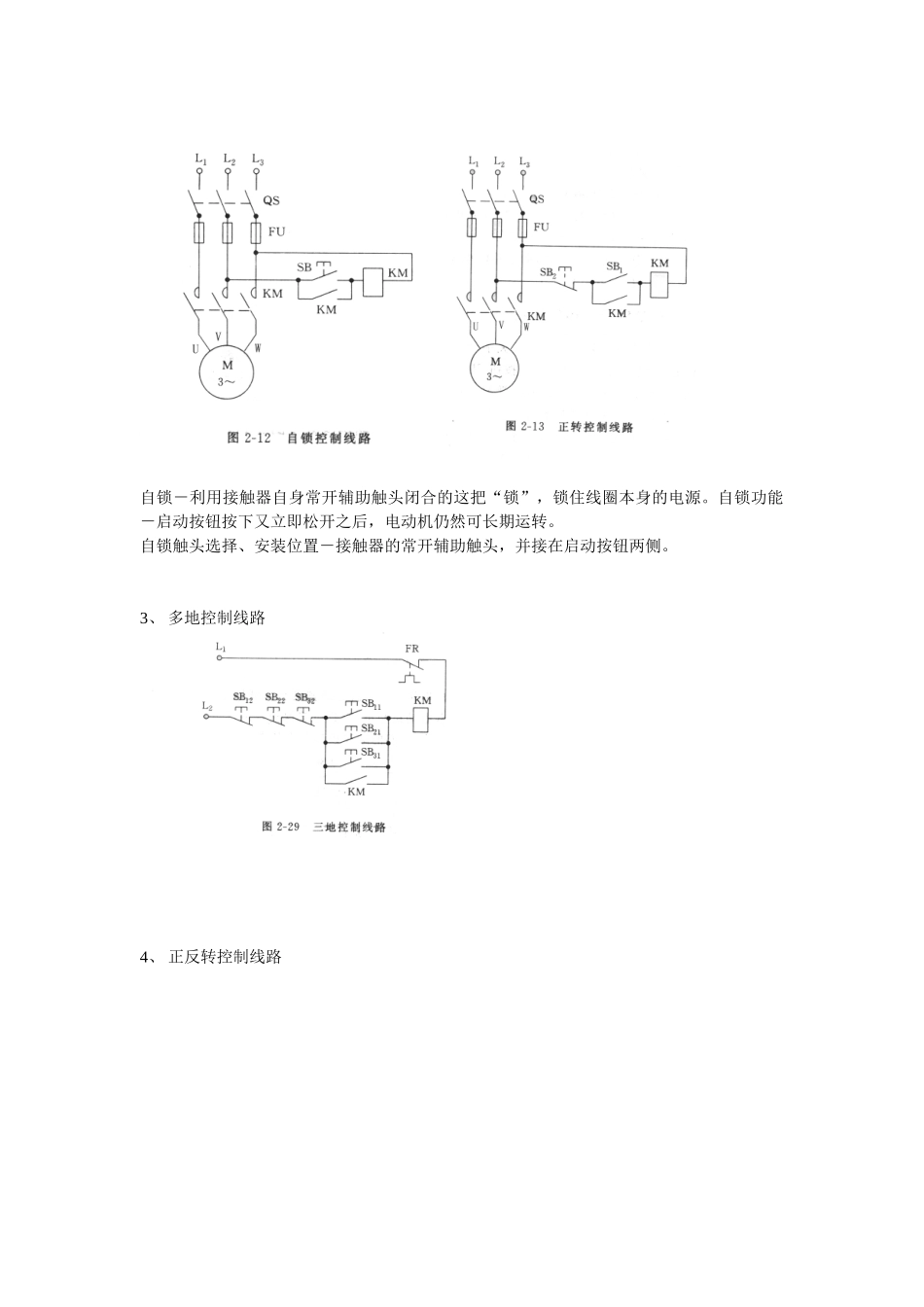

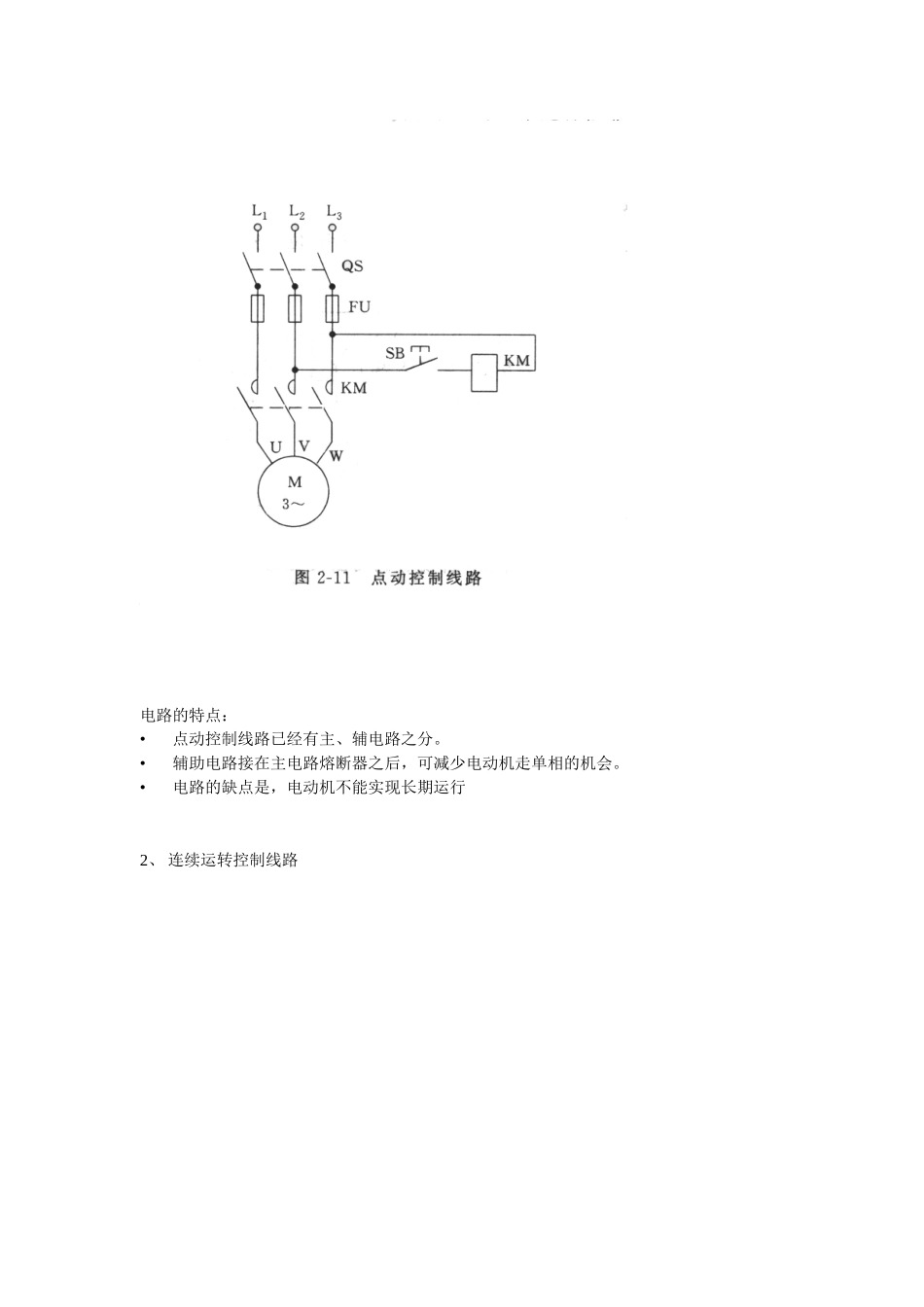

常用异步电动机控制线路1、点动控制线路刀开关控制线路电路的特点：•刀开关控制线路结构简单；•不方便电动机的频繁启动和停转，且不安全。操作劳动强度也较大。•无法实现自动控制和遥控。电路的特点：•点动控制线路已经有主、辅电路之分。•辅助电路接在主电路熔断器之后，可减少电动机走单相的机会。•电路的缺点是，电动机不能实现长期运行2、连续运转控制线路自锁－利用接触器自身常开辅助触头闭合的这把“锁”，锁住线圈本身的电源。自锁功能－启动按钮按下又立即松开之后，电动机仍然可长期运转。自锁触头选择、安装位置－接触器的常开辅助触头，并接在启动按钮两侧。3、多地控制线路4、正反转控制线路电动机从一种旋转方向改变为另一种旋转方向的时候，必须首先按停止按钮SB3，否则就会因联锁作用无法达到目的。该电路的特点：操作简单方便，而且能安全可靠地实现正反转运行，是机床电气控制中经常采用的线路。5、行程控制线路在许多生产机械中，常需要控制某些机械运动的行程，即某些生产机械的运动位置，像这种控制生产机械运动行程和位置的方法叫行程控制，也叫位置控制。6、顺序控制线路7、Y-△降压启动控制线路凡是正常运行过程中定子绕组接成三角形的三相异步电动机均可采用Y-△减压启动方式来达到限制启动电流的目的，其原理是：启动时，定子绕组首先接成Y形，待转速达到一定值后，再将定子绕组换接成△形，电动机便进入全压正常运行。绕线式异步电动机与鼠笼式异步电动机的主要区别是绕线式异步电动机的转子采用三相对称绕组，启动时通常采用转子串电阻启动，或者是采用频敏变阻器启动。一、绕线式异步电动机转子串电阻启动启动时，在绕线式异步电动机的转子回路中串入合适的三相对称电阻，如果正确选取电阻器的电阻值，使转子回路最大转矩产生在电动机启动瞬间，从而缩短起动时间，达到减小启动电流增大启动转矩的目的。随着电动机转速的升高，可变电阻逐级减小。启动完毕后，可变电阻减小到零，转子绕组被直接短接，电动机便在额定状态下运行。这种启动方法的优点是不仅能够减少启动电流，而且能使启动转矩保持较大范围，故在需要重载启动的设备如桥式起重机、卷扬机、龙门吊车等场合被广泛采用。其缺点是所需的启动设备较多，一部分能量消耗在启动电阻，而且启动级数较少。二、转子回路串接频敏变阻器启动控制频敏变阻器是一种阻抗值随频率明显变化(敏感于频率)、静止的无触点电磁元件，它实质上是一个铁心损耗非常大的三相电抗器。在电动机启动时，将频敏变阻器串接在转子绕组中，由于频敏变阻器的等值阻抗随转子电流频率减小而减小，从而达到自动变阻的目的，因此只需要用一级频敏变阻器就可以平稳地把电动机启动起来。串接频敏变阻器启动的不足之处：由于有电感存在，使功率因数较低，启动转矩并不很大。因此当绕线式异步电动机在轻载启动时，采用频敏变阻器法启动优点较明显，如重载启动，一般采用串电阻启动无触点控制系统直流电动机的速度控制电路该电路设计控制系统的目标是在计算机不同的给定信号下，电动机可快速达到指定位置，以满足系统性能要求。控制原理框图如图1所示。被控直流电动机M的转速由测速发电机G测得，测速发电机所测得的转速信号经A／D转换后的数字信号在计算机中与给定信号相比较，再经计算后输出数字控制信号，经D／A转换变为模拟信号送至UC3637的脉宽信号产生电路，从而实现对直流电动机的速度控制。直流电动机的随动控制电路
