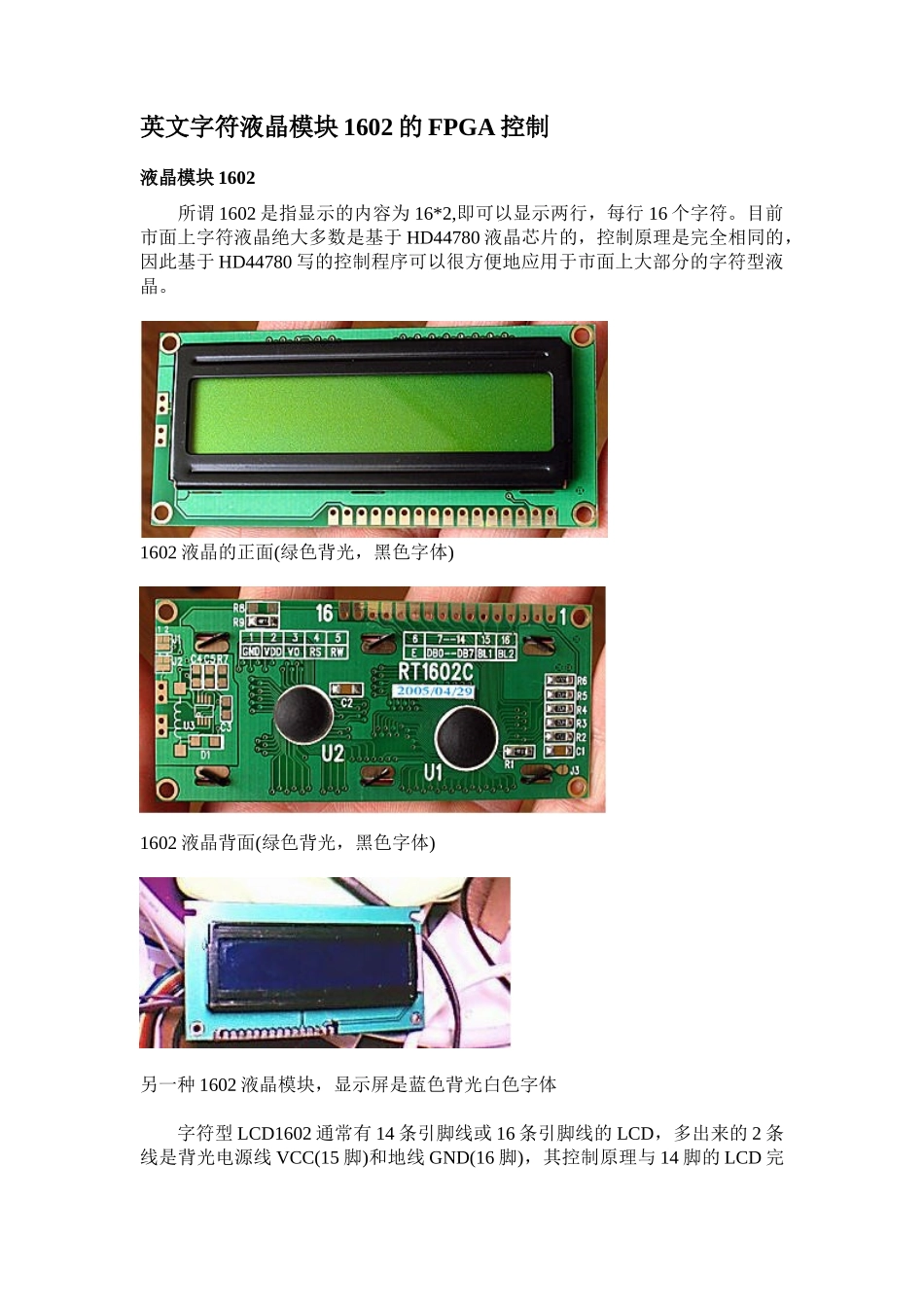

英文字符液晶模块1602的FPGA控制液晶模块1602所谓1602是指显示的内容为16*2,即可以显示两行，每行16个字符。目前市面上字符液晶绝大多数是基于HD44780液晶芯片的，控制原理是完全相同的，因此基于HD44780写的控制程序可以很方便地应用于市面上大部分的字符型液晶。1602液晶的正面(绿色背光，黑色字体)1602液晶背面(绿色背光，黑色字体)另一种1602液晶模块，显示屏是蓝色背光白色字体字符型LCD1602通常有14条引脚线或16条引脚线的LCD，多出来的2条线是背光电源线VCC(15脚)和地线GND(16脚)，其控制原理与14脚的LCD完全一样，引脚定义如下表所示：HD44780内置了DDRAM、CGROM和CGRAM。DDRAM就是显示数据RAM，用来寄存待显示的字符代码。共80个字节，其地址和屏幕的对应关系如下表：也就是说想要在LCD1602屏幕的第一行第一列显示一个"A"字,就要向DDRAM的00H地址写入“A”字的代码就行了。但具体的写入是要按LCD模块的指令格式来进行的，后面我会说到的。那么一行可有40个地址呀？是的，在1602中我们就用前16个就行了。第二行也一样用前16个地址。对应如下：DDRAM地址与显示位置的对应关系（事实上我们往DDRAM里的00H地址处送一个数据，譬如0x31(数字1的代码)并不能显示1出来。这是一个令初学者很容易出错的地方，原因就是如果你要想在DDRAM的00H地址处显示数据，则必须将00H加上80H，即80H，若要在DDRAM的01H处显示数据，则必须将01H加上80H即81H。依次类推。大家看一下控制指令的的8条：DDRAM地址的设定，即可以明白是怎么样的一回事了）1602液晶模块内部的字符发生存储器（CGROM)已经存储了160个不同的点阵字符图形，如下表所示，这些字符有：阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等，每一个字符都有一个固定的代码，比如大写的英文字母“A”的代码是01000001B（41H），显示时模块把地址41H中的点阵字符图形显示出来，我们就能看到字母“A”上表中的字符代码与我们PC中的字符代码是基本一致的。因此我们在向DDRAM写C51字符代码程序时甚至可以直接用P1＝'A'这样的方法。PC在编译时就把“A”先转为41H代码了。字符代码0x00～0x0F为用户自定义的字符图形RAM(对于5X8点阵的字符，可以存放8组，5X10点阵的字符，存放4组)，就是CGRAM了。后面我会详细说的。0x20～0x7F为标准的ASCII码，0xA0～0xFF为日文字符和希腊文字符，其余字符码(0x10～0x1F及0x80～0x9F)没有定义。那么如何对DDRAM的内容和地址进行具体操作呢，下面先说说HD44780的指令集及其设置说明，请浏览该指令集，并找出对DDRAM的内容和地址进行操作的指令。共11条指令：1.清屏指令功能：<1>清除液晶显示器，即将DDRAM的内容全部填入"空白"的ASCII码20H;<2>光标归位，即将光标撤回液晶显示屏的左上方;<3>将地址计数器(AC)的值设为0。2.光标归位指令功能：<1>把光标撤回到显示器的左上方;<2>把地址计数器(AC)的值设置为0;<3>保持DDRAM的内容不变3.进入模式设置指令功能：设定每次定入1位数据后光标的移位方向，并且设定每次写入的一个字符是否移动。参数设定的情况如下所示：位名设置I/D0=写入新数据后光标左移1=写入新数据后光标右移S0=写入新数据后显示屏不移动1=写入新数据后显示屏整体右移1个字4.显示开关控制指令功能：控制显示器开/关、光标显示/关闭以及光标是否闪烁。参数设定的情况如下：位名设置D0=显示功能关1=显示功能开C0=无光标1=有光标B0=光标闪烁1=光标不闪烁5.设定显示屏或光标移动方向指令功能：使光标移位或使整个显示屏幕移位。参数设定的情况如下：S/CR/L设定情况00光标左移1格，且AC值减101光标右移1格，且AC值加110显示器上字符全部左移一格，但光标不动11显示器上字符全部右移一格，但光标不动6.功能设定指令功能：设定数据总线位数、显示的行数及字型。参数设定的情况如下：位名设置DL0=数据总线为4位1=数据总线为8位N0=显示1行1=显示2行F0=5×7点阵/每字符1=5×10点阵/每字符7.设定CGRAM地址指令功能：设定下一个要存入数据的CGRAM的地址。8.设定DDRAM地址指令功能：设定下一个要存入数据的CGRAM的地址。(注意这里我们送地址的时候应该是0x80+Address，这也是前面说到写地址命令的时候...
