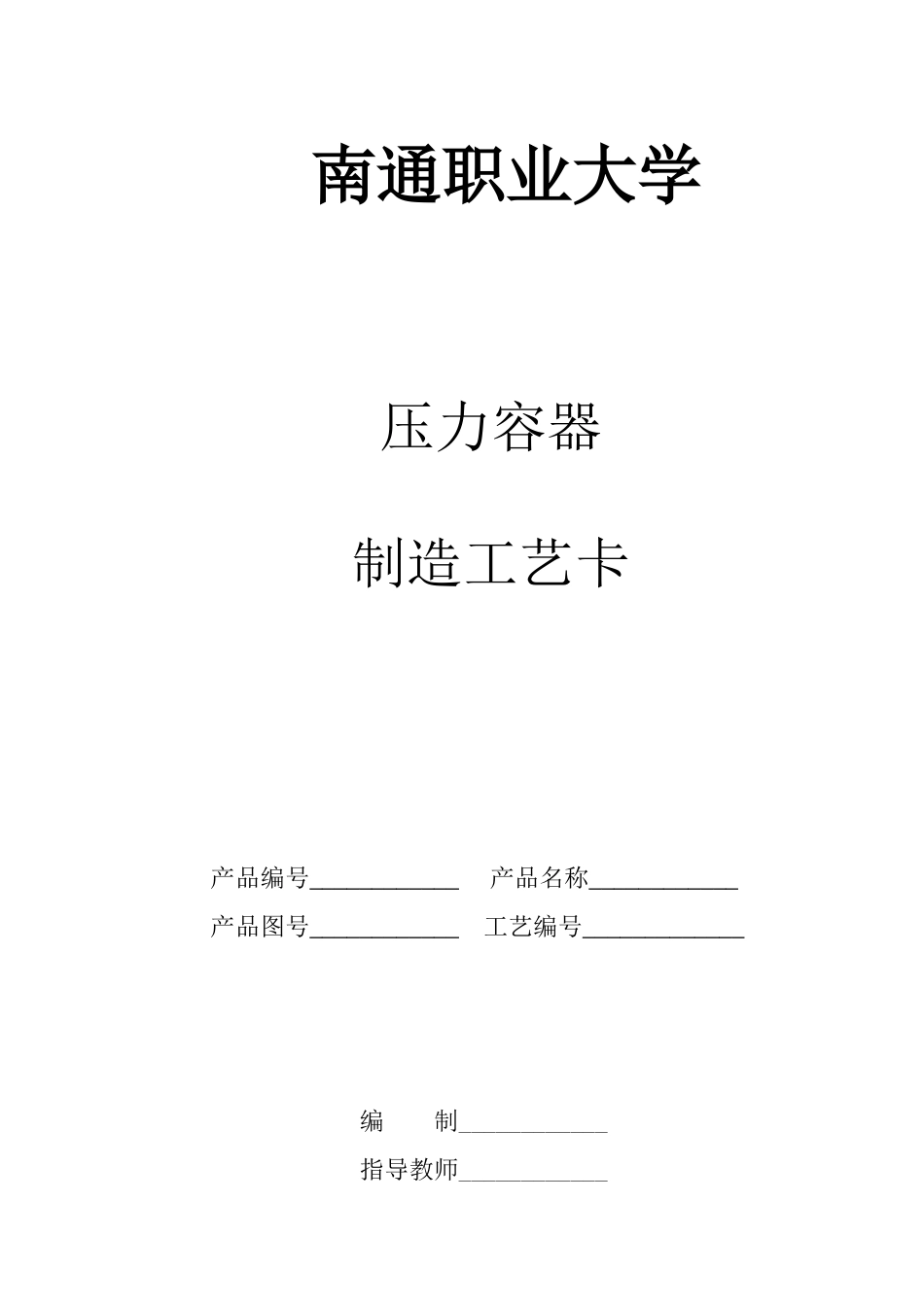

南通职业大学压力容器制造工艺卡产品编号____________产品名称____________产品图号____________工艺编号_____________编制____________指导教师____________日期____________目录1、上、下封头工艺卡...............................................2页2、筒体工艺卡.....................................................2页3、接管与法兰焊接工艺卡...........................................2页4、安全阀接头工艺卡...............................................2页5、排污口接头工艺卡...............................................2页6、压力表接头工艺卡...............................................2页7、吊耳工艺卡.....................................................2页8、支座工艺卡.....................................................2页9、人孔工艺卡.....................................................2页10、补强圈工艺卡..................................................2页11、总体组装工艺卡................................................3页12、试压工艺卡....................................................2页产品编号DH2000X1800上、下封头工艺卡共2页第1页产品名称空气储罐单台数量2产品图号ZD13001.0件号ZD13001.0.2ZD13001.0.6材料Q345R编号001外坡口封头展开图编制年月日审核年月日产品编号W13-031801B上、下封头工艺卡共2页第2页产品名称储气罐单台数量2产品图号CQG3/1.76件号CQG3/1.76.3CQG3/1.76.13材料Q345R编号001序号工序承制单位工序内容及技术要求设备标准工装备注1领料仓库外购备有材质证明书、检验合格的δ＝10mm，材料为Q345R钢板，做好材料标记GB150.2-20112下料落料课按封头理论展开不得拼接而成，尺寸φ1675及排板要求划线，库管员作好材料标记移植，检验员检查确认后，具体下料操作按放样下料工艺守则来进行剪板机（QC11Y-12*2500）GB25198-20103压制外协1.厂家必须要有压力容器封头许可证，并提供合格的质保书和合格证2.要求材料表面不得有裂纹、结疤、夹渣、分层等缺陷；核对材料标记3.按零件图要求加工封头端面坡口GB25198-20104入厂检验检验科1.检查封头合格证内容是否完整；检查封头原材料标记2.检查封头几何尺寸和表面形状：内表面形状偏差：外凸≤1.25%Di即≤16mm，内凹≤0.625%Di即≤8mm；总深度公差为(-0.2~0.6)%Di即-2.6~7.8mm；最小厚度不得小于8.4mm；直边倾斜度向外≤1.5mm，向内≤1.0mm，口外侧一周30º±2º,圆度(直边部分最大内径和最小内径)不大于4.25mm、外圆周长偏差(-9～+13)、直边高度为25mm偏差（-1.25～2.5）3.封头入厂检验标记、材料标记移植角度尺检测直尺卡尺GB25198-2010圆整度模版（GZ-1307-2013）编制年月日审核年月日产品编号W13-031801B筒体工艺卡共2页第1页产品名称储气罐单台数量1产品图号CQG3/1.76件号CQG3/1.76.6材料Q345R编号002引弧板编制年月日审核年月日产品编号W13-031801B筒体工艺卡共2页第2页产品名称储气罐单台数量1产品图号CQG3/1.76件号CQG3/1.76.6材料Q345R编号002序号工序承制单位工序内容及技术要求设备标准工装备注1领料仓库1.仓库备有材质证明书、检验合格的δ＝10mm，材料为Q345R钢板，要求材料表面不得有裂纹、结疤、夹渣、分层等缺陷2.核对材料标记，实测钢板厚度GB150.2-20112下料落料课1.按实测封头外圆周长计算展开尺寸，按排板要求划线2.库管员作好材料标记移植，检验员检查确认后，按线下料3.下引弧板，筒体理论下料尺寸为：4114-0/+4*1800-0/+4剪板机（QC11Y-12*2500）3开坡口钣金课外面一周按要求进行开坡口，坡口30º±2º自动坡口机(GBM-12C)GB150.4-20114预弯钣金课坡口朝外，卷板前对接侧200mm左右，以内R为650为半径先用折弯机进行预弯折弯机（W67Y-80/3200）直尺卷尺5卷板钣金课在进行整圆加工按工艺规程要求滚卷钢板，筒体纵焊缝组对错边量b≤1mm三辊卷板机（JB-10）GB150.4-20116焊接焊接课1.按焊接工艺要求加工坡口，坡口两侧30mm范围内清理污物2.按焊接工艺施焊，筒体先点焊，在把引弧板焊接在筒体上，然后纵缝焊接，清除熔...
