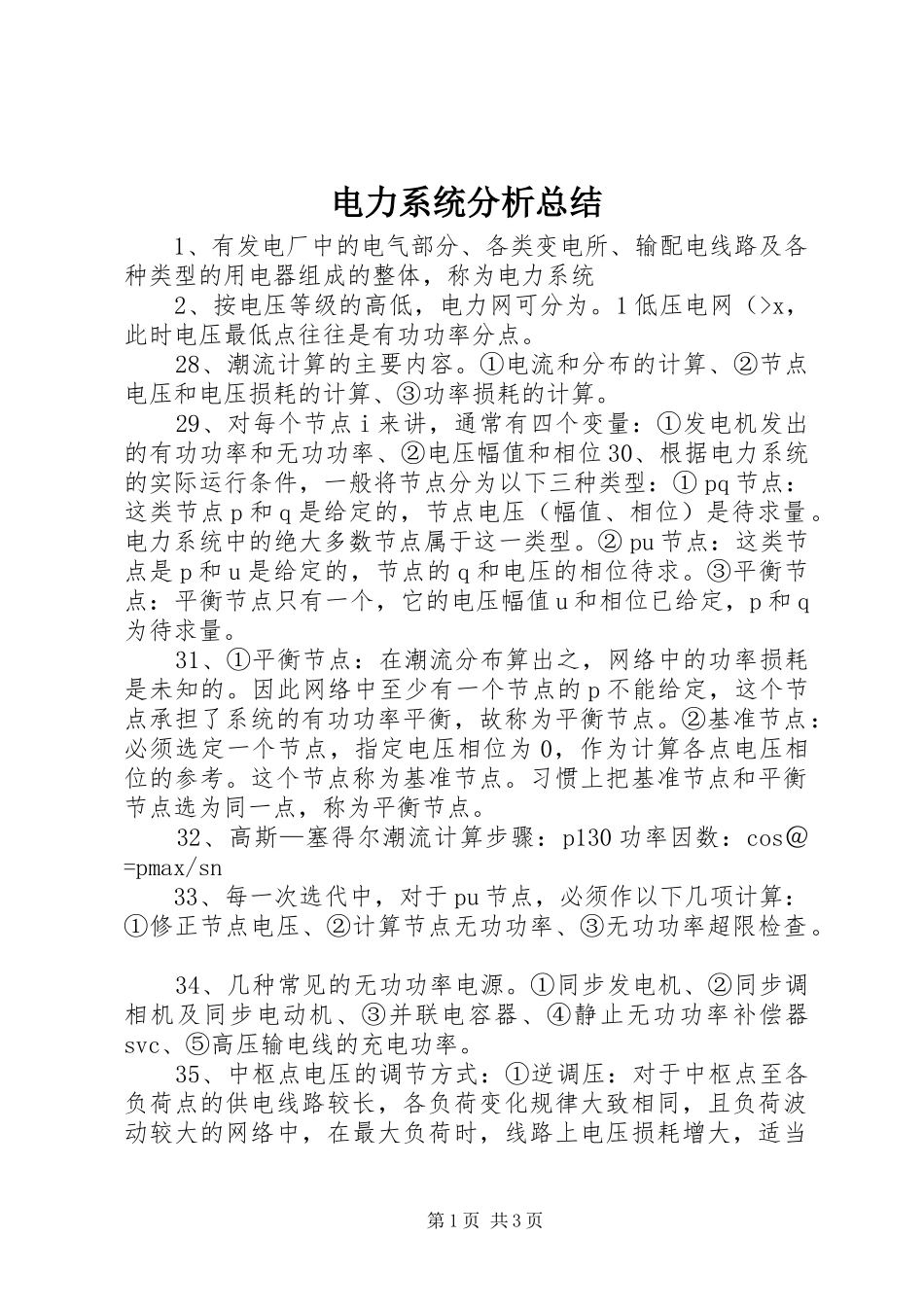

电力系统分析总结1、有发电厂中的电气部分、各类变电所、输配电线路及各种类型的用电器组成的整体，称为电力系统2、按电压等级的高低，电力网可分为。1低压电网（>x，此时电压最低点往往是有功功率分点。28、潮流计算的主要内容。①电流和分布的计算、②节点电压和电压损耗的计算、③功率损耗的计算。29、对每个节点i来讲，通常有四个变量：①发电机发出的有功功率和无功功率、②电压幅值和相位30、根据电力系统的实际运行条件，一般将节点分为以下三种类型：①pq节点：这类节点p和q是给定的，节点电压（幅值、相位）是待求量。电力系统中的绝大多数节点属于这一类型。②pu节点：这类节点是p和u是给定的，节点的q和电压的相位待求。③平衡节点：平衡节点只有一个，它的电压幅值u和相位已给定，p和q为待求量。31、①平衡节点：在潮流分布算出之，网络中的功率损耗是未知的。因此网络中至少有一个节点的p不能给定，这个节点承担了系统的有功功率平衡，故称为平衡节点。②基准节点：必须选定一个节点，指定电压相位为0，作为计算各点电压相位的参考。这个节点称为基准节点。习惯上把基准节点和平衡节点选为同一点，称为平衡节点。32、高斯—塞得尔潮流计算步骤：p130功率因数：cos＠=pmax/sn33、每一次选代中，对于pu节点，必须作以下几项计算：①修正节点电压、②计算节点无功功率、③无功功率超限检查。34、几种常见的无功功率电源。①同步发电机、②同步调相机及同步电动机、③并联电容器、④静止无功功率补偿器svc、⑤高压输电线的充电功率。35、中枢点电压的调节方式：①逆调压：对于中枢点至各负荷点的供电线路较长，各负荷变化规律大致相同，且负荷波动较大的网络中，在最大负荷时，线路上电压损耗增大，适当第1页共3页提高中枢电压以抵偿增大的电压损耗防止负荷点的电压过低；在最小负荷时，线路上电压损耗减小，适当降低中枢点电压以防止负荷点的电压过高。这种在最大负荷时提高中枢电压，在最负荷时降低中枢点电压的调压方式i，称为逆调压。②顺调压：对于负荷变化较小哦，线路不长的网络，在允许电压偏移范围内，最大负荷时，电压可以低一些；最小负荷时，电压可以搞一些，这种方式称为顺调节。③恒调压：对于负荷变动较小，供电线路上电压损耗也较小的电力网络，无论是最大负荷还是最小负荷，只要中枢点电压维持在允许电压偏移范围内的某一个或较小范围内，就是可以保证各负荷点的电压质量。36、变压器的分接头：一般设在高压和中压绕组上。对于6300kvoa及以下的变压器中，高压侧有三个分接头。每个分接头可使电压变化5%，各分接头电压分别为：0.95un、un、1.05un。对于容量为8000kvoa及以上的变压器，高压侧有5个分接头。各分接头电压分别为：0.95un、0.975un、un、1.025un、1.05un，记为：un（+/-）2*2.5%37、绕组变压器。三绕组变压器除高压侧有分接头外，一般中压侧也有分接头可供选择。首先根据低压侧母线的调压要求，在高—低压绕组之间进行计算，选取高压侧的分接头电压，即变比uth/un;然后根据中压侧母线的调压要求及选取的高压侧分接头电压uth在高—中压侧绕组之间进行计算，选取中压侧的分接头电压utm。确定变比为uth/utm/un138、频率的一次调整。当负荷波动时，将引起频率的变化。这时发电机组的出力在调速器的作用下，也将作适当的调整；负荷从系统中吸收的实际功率也将作一定调整，从而在新的频率下，达到新的功率平衡。39、频率的二次调整：一次调整是由调速器来调节，其结果是发电机增加的输入功率小于实际增加的负荷功率，此时频率仍旧小于fn。为了使系统稳定运行在fn下，此时用自动调频装置去调整，使发电机的静态曲线向上平移，直至系统发电机组的输入功率能符合负荷功率的增长的需要使系统频率运行于fn上。序参数：对称的三相电路中流过不同序列的电流时，所第2页共3页遇到的阻抗是不同的，然而同一相序的电压和电流间仍符合欧姆定律。40、降低网损的技术措施。①提高用户处的功率因数，避免无功功率还距离传送；②在闭式网络中实行功率经济分布；③组织变压器经济运行;④合理组织各发电厂经济运行；⑤合理选择导线的截面积；⑥调整用户的负荷曲线，调...
