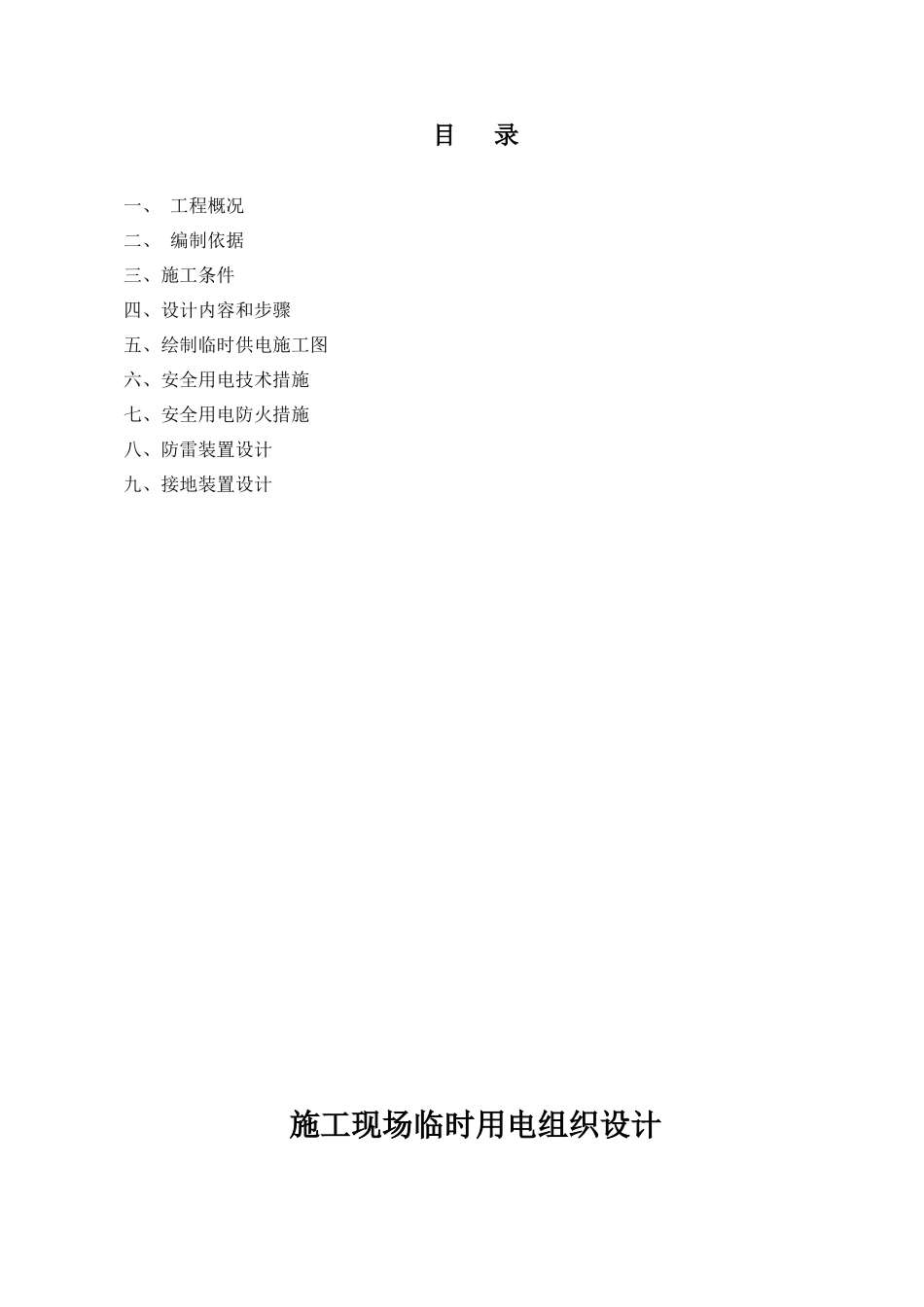

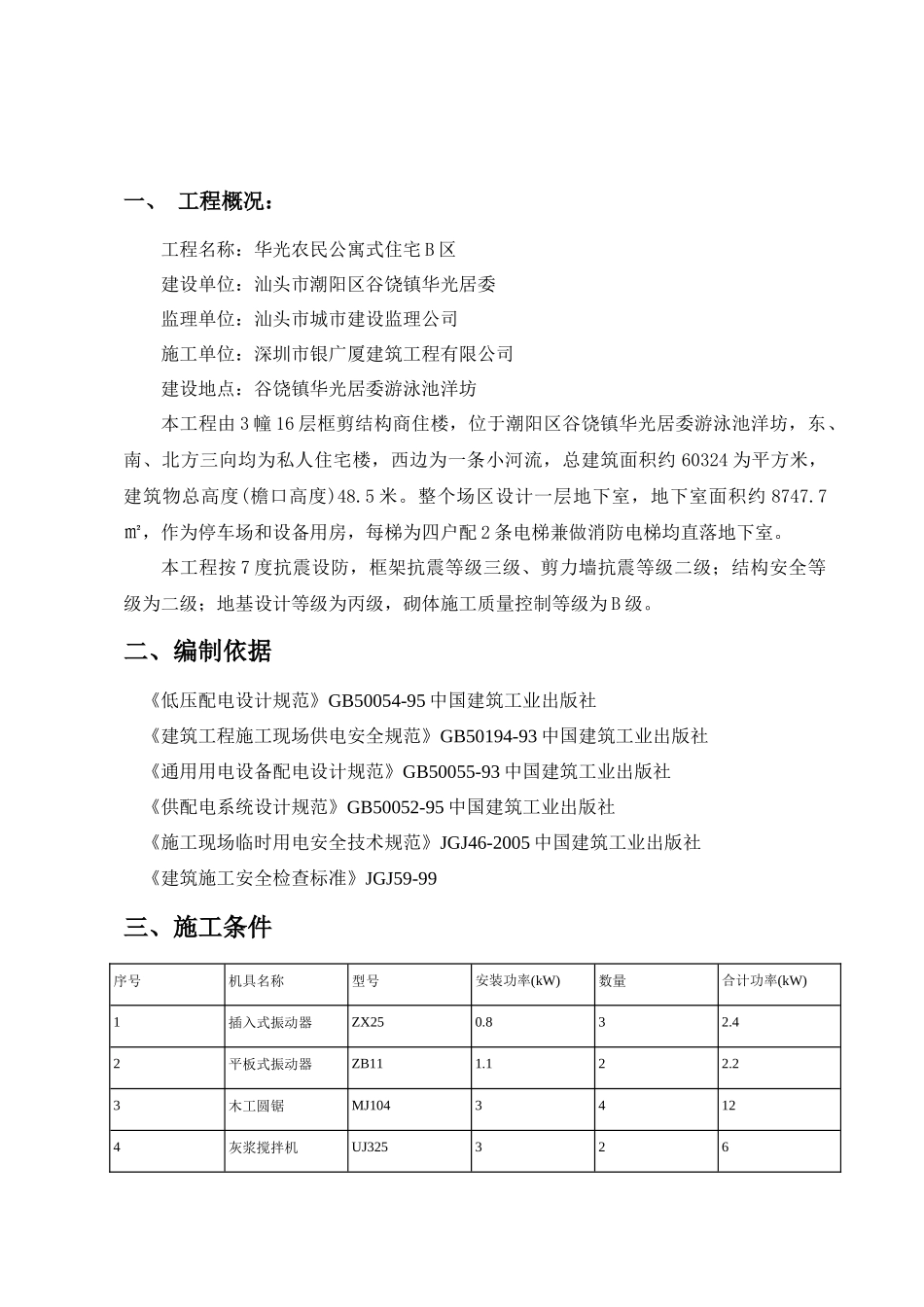

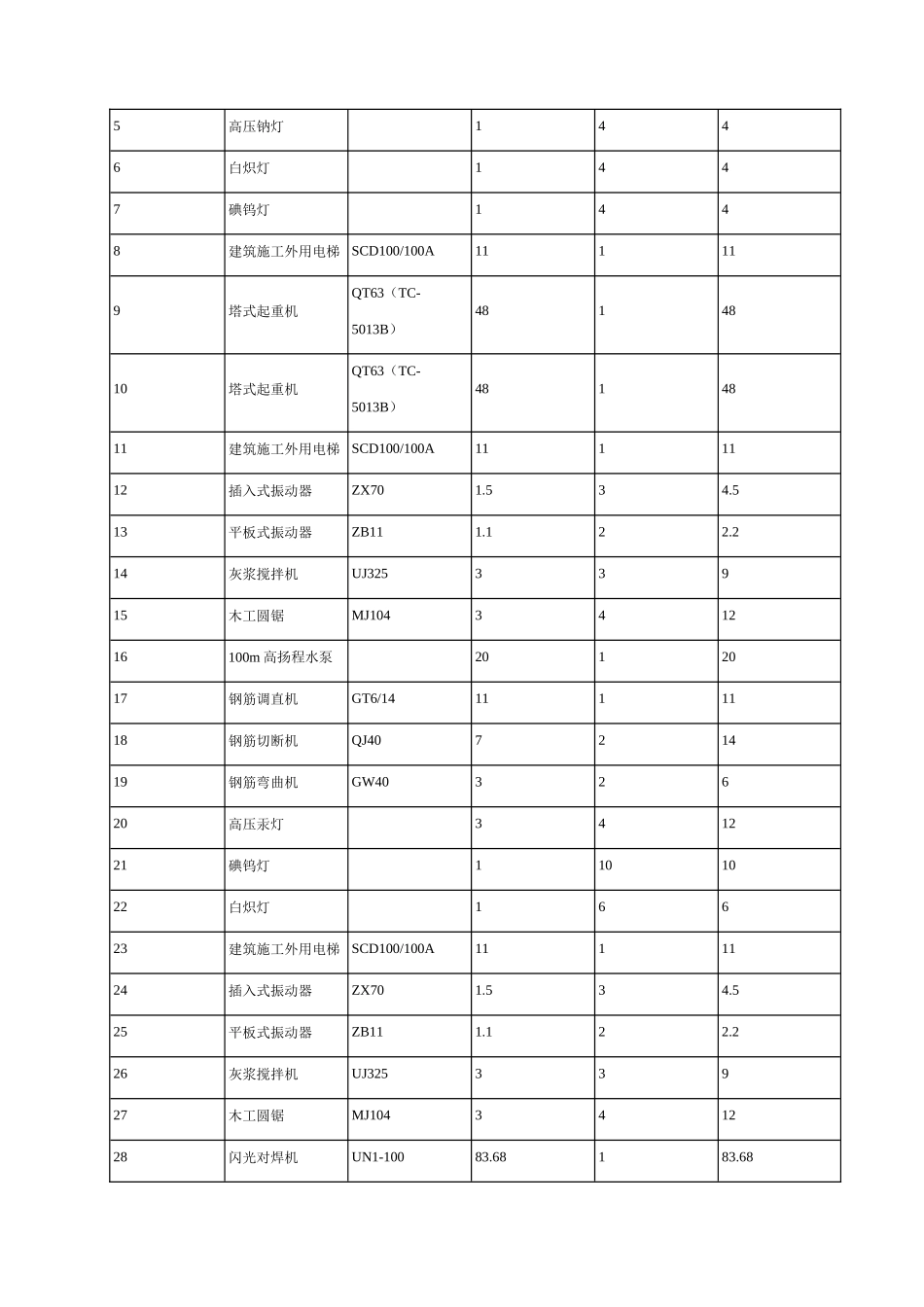

目录一、工程概况二、编制依据三、施工条件四、设计内容和步骤五、绘制临时供电施工图六、安全用电技术措施七、安全用电防火措施八、防雷装置设计九、接地装置设计施工现场临时用电组织设计一、工程概况：工程名称：华光农民公寓式住宅B区建设单位：汕头市潮阳区谷饶镇华光居委监理单位：汕头市城市建设监理公司施工单位：深圳市银广厦建筑工程有限公司建设地点：谷饶镇华光居委游泳池洋坊本工程由3幢16层框剪结构商住楼，位于潮阳区谷饶镇华光居委游泳池洋坊，东、南、北方三向均为私人住宅楼，西边为一条小河流，总建筑面积约60324为平方米，建筑物总高度(檐口高度)48.5米。整个场区设计一层地下室，地下室面积约8747.7㎡，作为停车场和设备用房，每梯为四户配2条电梯兼做消防电梯均直落地下室。本工程按7度抗震设防，框架抗震等级三级、剪力墙抗震等级二级；结构安全等级为二级；地基设计等级为丙级，砌体施工质量控制等级为B级。二、编制依据《低压配电设计规范》GB50054-95中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-93中国建筑工业出版社《通用用电设备配电设计规范》GB50055-93中国建筑工业出版社《供配电系统设计规范》GB50052-95中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社《建筑施工安全检查标准》JGJ59-99三、施工条件序号机具名称型号安装功率(kW)数量合计功率(kW)1插入式振动器ZX250.832.42平板式振动器ZB111.122.23木工圆锯MJ10434124灰浆搅拌机UJ3253265高压钠灯1446白炽灯1447碘钨灯1448建筑施工外用电梯SCD100/100A111119塔式起重机QT63（TC-5013B）4814810塔式起重机QT63（TC-5013B）4814811建筑施工外用电梯SCD100/100A1111112插入式振动器ZX701.534.513平板式振动器ZB111.122.214灰浆搅拌机UJ32533915木工圆锯MJ104341216100m高扬程水泵2012017钢筋调直机GT6/141111118钢筋切断机QJ40721419钢筋弯曲机GW4032620高压汞灯341221碘钨灯1101022白炽灯16623建筑施工外用电梯SCD100/100A1111124插入式振动器ZX701.534.525平板式振动器ZB111.122.226灰浆搅拌机UJ32533927木工圆锯MJ104341228闪光对焊机UN1-10083.68183.6829交流电焊机BX3-500-238.6138.630交流电焊机BX3-200-223.4123.431高压汞灯341232碘钨灯16633白炽灯11212四、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，总箱进线采用导线直接埋地敷设，干线采用空气明敷/架空线路敷设，用电器导线采用直接埋地敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。2、确定用电负荷:(1)、插入式振动器Kx=0.3，Cosφ=0.7，tgφ=1.02Pjs=0.3×2.4=0.72kWQjs=Pjs×tgφ=0.72×1.02=0.73kvar(2)、平板式振动器Kx=0.3，Cosφ=0.7，tgφ=1.02Pjs=0.3×2.2=0.66kWQjs=Pjs×tgφ=0.66×1.02=0.67kvar(3)、木工圆锯Kx=0.65，Cosφ=0.6，tgφ=1.33Pjs=0.65×12=7.8kWQjs=Pjs×tgφ=7.8×1.33=10.4kvar(4)、灰浆搅拌机Kx=0.5，Cosφ=0.55，tgφ=1.52Pjs=0.5×6=3kWQjs=Pjs×tgφ=3×1.52=4.56kvar(5)、高压钠灯Kx=0.6，Cosφ=0.7，tgφ=1.02Pjs=0.6×4×1.1=2.64kWQjs=Pjs×tgφ=2.64×1.02=2.69kvar(6)、白炽灯Kx=0.9，Cosφ=0.9，tgφ=0.48Pjs=0.9×4×1=3.6kWQjs=Pjs×tgφ=3.6×0.48=1.74kvar(7)、碘钨灯Kx=0.3，Cosφ=0.7，tgφ=1.02Pjs=0.3×4×1=1.2kWQjs=Pjs×tgφ=1.2×1.02=1.22kvar(8)、建筑施工外用电梯Kx=0.85，Cosφ=0.6，tgφ=1.33Pjs=0.85×11=9.35kWQjs=Pjs×tgφ=9.35×1.33=12.47kvar(9)、塔式起重机Kx=0.85，Cosφ=0.6，tgφ=1.33将Jc=40%统一换算到Jc1=25%的额定容量Pn=48kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.4/0.25)1/2×48=60.72kWPjs=Kx×Pe=0.85×60.72=51.61kWQjs=Pjs×tgφ=51.61×1.33=68.81kvar(10)、塔式起重机Kx=0.85，Cosφ=0.6，tgφ=1.33将Jc=40%统一换算到Jc1=25%的额定容量Pn=48kW...
