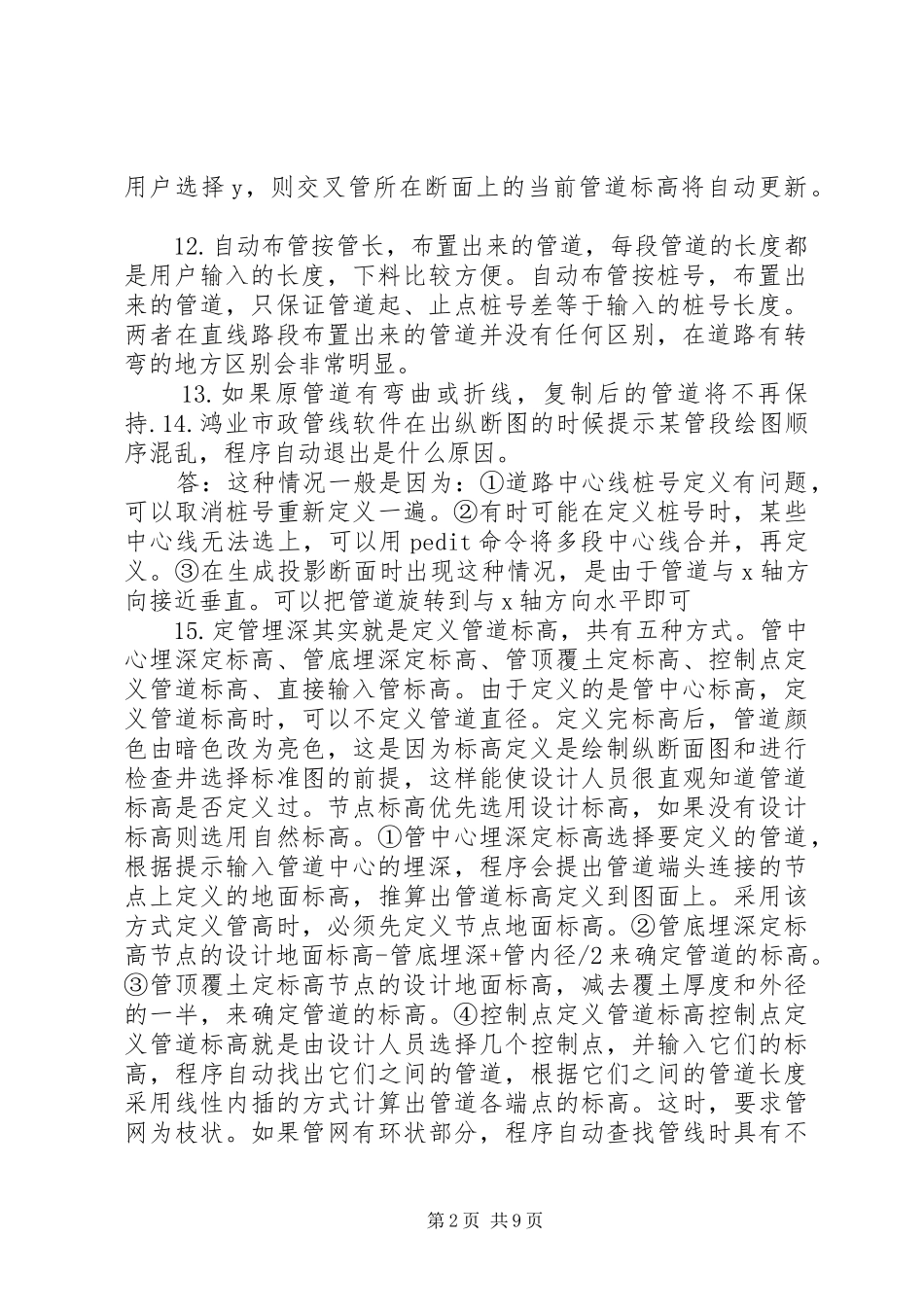

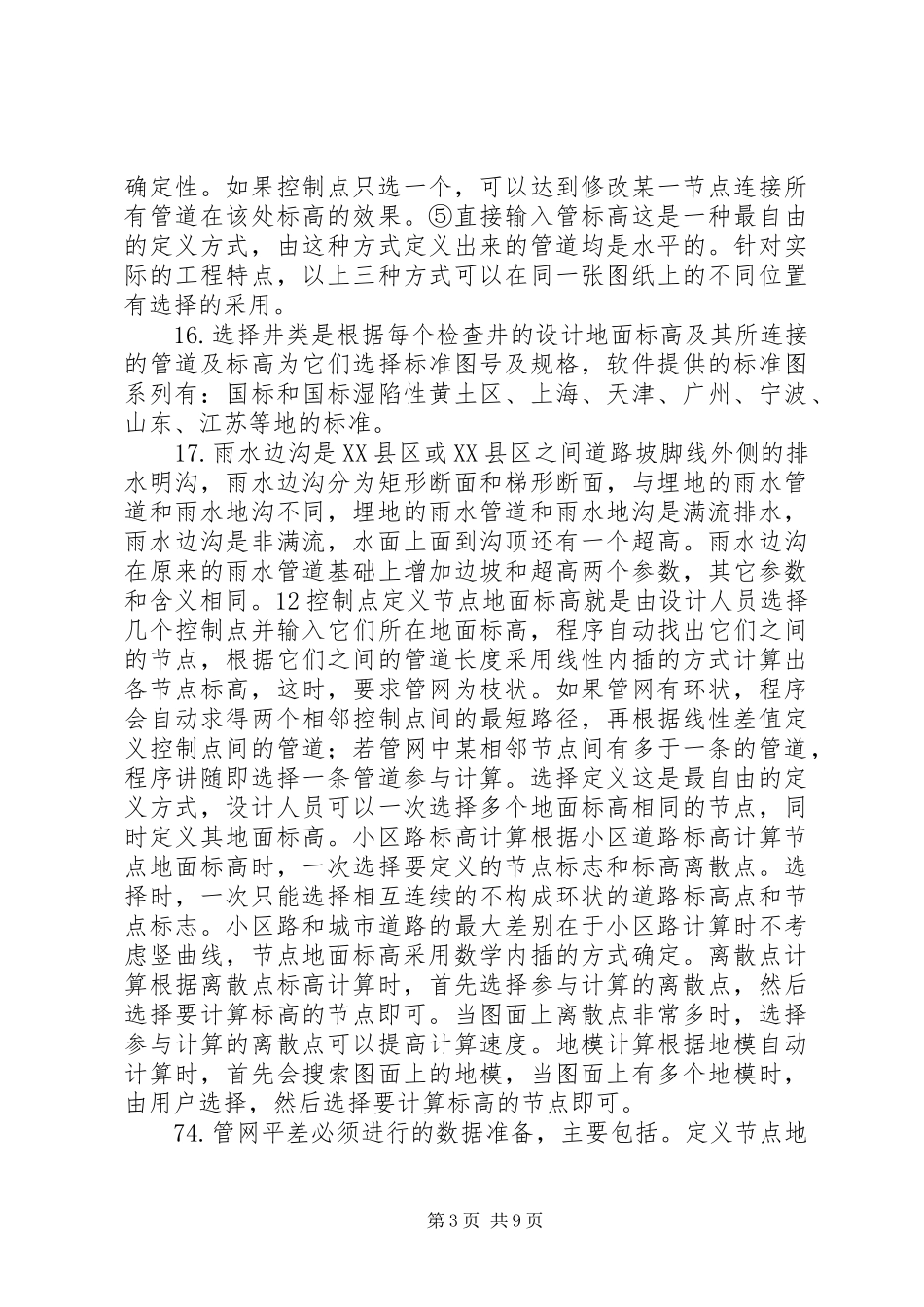

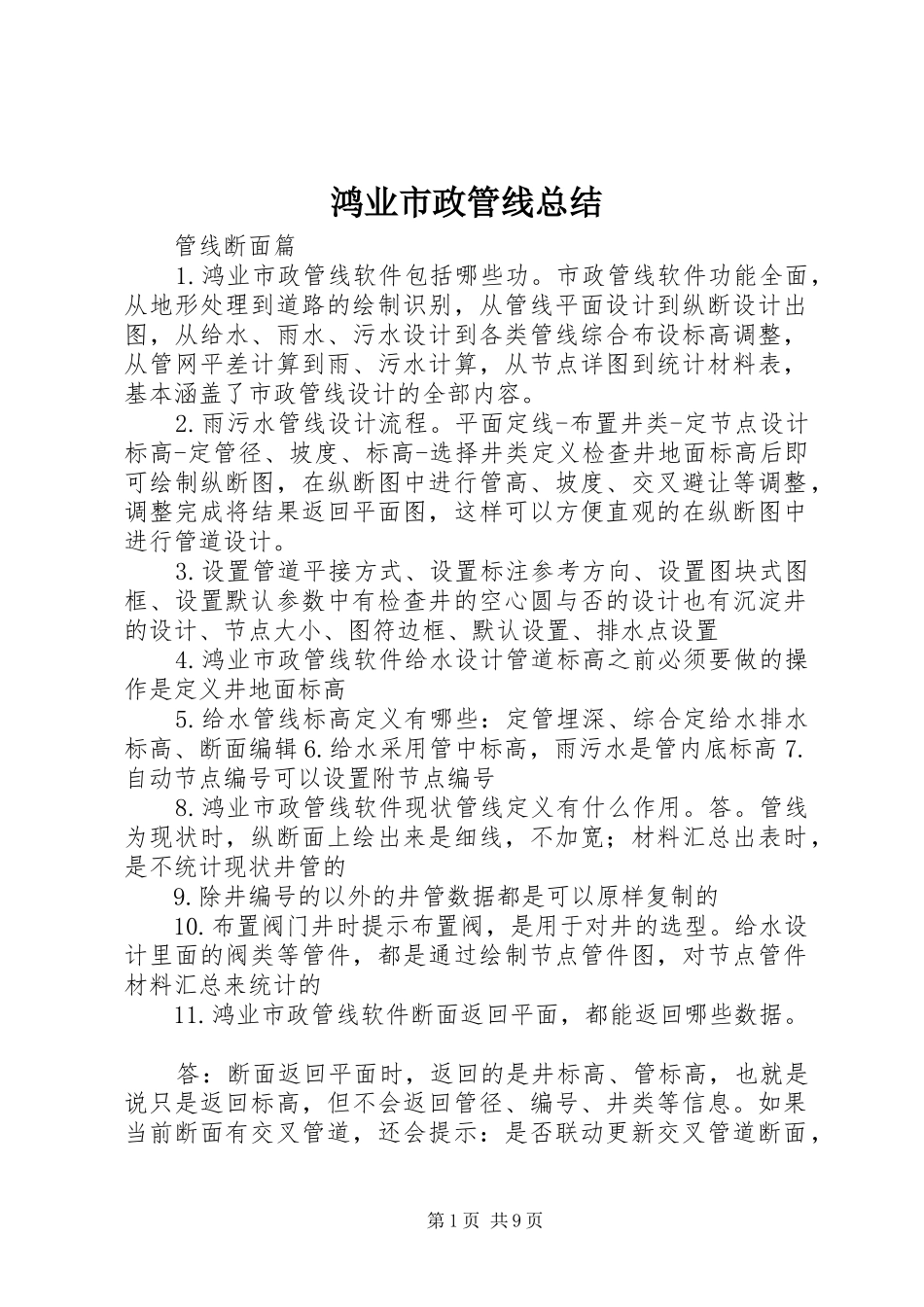

鸿业市政管线总结管线断面篇1.鸿业市政管线软件包括哪些功。市政管线软件功能全面，从地形处理到道路的绘制识别，从管线平面设计到纵断设计出图，从给水、雨水、污水设计到各类管线综合布设标高调整，从管网平差计算到雨、污水计算，从节点详图到统计材料表，基本涵盖了市政管线设计的全部内容。2.雨污水管线设计流程。平面定线-布置井类-定节点设计标高-定管径、坡度、标高-选择井类定义检查井地面标高后即可绘制纵断图，在纵断图中进行管高、坡度、交叉避让等调整，调整完成将结果返回平面图，这样可以方便直观的在纵断图中进行管道设计。3.设置管道平接方式、设置标注参考方向、设置图块式图框、设置默认参数中有检查井的空心圆与否的设计也有沉淀井的设计、节点大小、图符边框、默认设置、排水点设置4.鸿业市政管线软件给水设计管道标高之前必须要做的操作是定义井地面标高5.给水管线标高定义有哪些：定管埋深、综合定给水排水标高、断面编辑6.给水采用管中标高，雨污水是管内底标高7.自动节点编号可以设置附节点编号8.鸿业市政管线软件现状管线定义有什么作用。答。管线为现状时，纵断面上绘出来是细线，不加宽；材料汇总出表时，是不统计现状井管的9.除井编号的以外的井管数据都是可以原样复制的10.布置阀门井时提示布置阀，是用于对井的选型。给水设计里面的阀类等管件，都是通过绘制节点管件图，对节点管件材料汇总来统计的11.鸿业市政管线软件断面返回平面，都能返回哪些数据。答：断面返回平面时，返回的是井标高、管标高，也就是说只是返回标高，但不会返回管径、编号、井类等信息。如果当前断面有交叉管道，还会提示：是否联动更新交叉管道断面，第1页共9页用户选择y，则交叉管所在断面上的当前管道标高将自动更新。12.自动布管按管长，布置出来的管道，每段管道的长度都是用户输入的长度，下料比较方便。自动布管按桩号，布置出来的管道，只保证管道起、止点桩号差等于输入的桩号长度。两者在直线路段布置出来的管道并没有任何区别，在道路有转弯的地方区别会非常明显。13.如果原管道有弯曲或折线，复制后的管道将不再保持.14.鸿业市政管线软件在出纵断图的时候提示某管段绘图顺序混乱，程序自动退出是什么原因。答：这种情况一般是因为：①道路中心线桩号定义有问题，可以取消桩号重新定义一遍。②有时可能在定义桩号时，某些中心线无法选上，可以用pedit命令将多段中心线合并，再定义。③在生成投影断面时出现这种情况，是由于管道与x轴方向接近垂直。可以把管道旋转到与x轴方向水平即可15.定管埋深其实就是定义管道标高，共有五种方式。管中心埋深定标高、管底埋深定标高、管顶覆土定标高、控制点定义管道标高、直接输入管标高。由于定义的是管中心标高，定义管道标高时，可以不定义管道直径。定义完标高后，管道颜色由暗色改为亮色，这是因为标高定义是绘制纵断面图和进行检查井选择标准图的前提，这样能使设计人员很直观知道管道标高是否定义过。节点标高优先选用设计标高，如果没有设计标高则选用自然标高。①管中心埋深定标高选择要定义的管道，根据提示输入管道中心的埋深，程序会提出管道端头连接的节点上定义的地面标高，推算出管道标高定义到图面上。采用该方式定义管高时，必须先定义节点地面标高。②管底埋深定标高节点的设计地面标高-管底埋深+管内径/2来确定管道的标高。③管顶覆土定标高节点的设计地面标高，减去覆土厚度和外径的一半，来确定管道的标高。④控制点定义管道标高控制点定义管道标高就是由设计人员选择几个控制点，并输入它们的标高，程序自动找出它们之间的管道，根据它们之间的管道长度采用线性内插的方式计算出管道各端点的标高。这时，要求管网为枝状。如果管网有环状部分，程序自动查找管线时具有不第2页共9页确定性。如果控制点只选一个，可以达到修改某一节点连接所有管道在该处标高的效果。⑤直接输入管标高这是一种最自由的定义方式，由这种方式定义出来的管道均是水平的。针对实际的工程特点，以上三种方式可以在同一张图纸上的不同位置有选择的采用。16.选择井类是根据每个检查井的设计地面标高及其所连接的管道及标高为它们...
