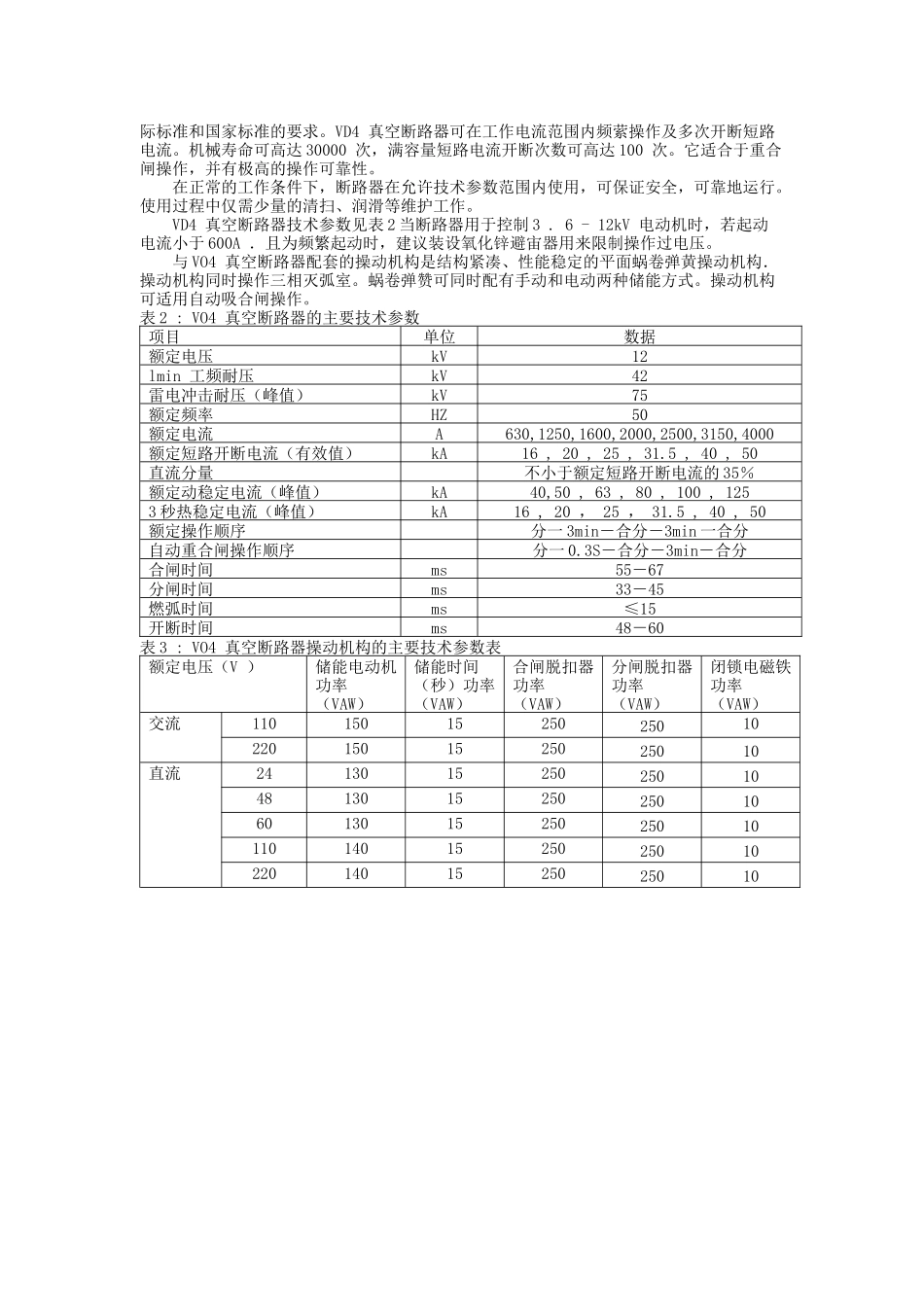

6KV开关柜简介目录1、ZS1开关柜技术参数2、一次回路主要电器元件简介2.1、VD4真空断路器2.1.1、断路器本体的结构2.1.2、断路器操动机构的结构2.1.3、脱扣器、闭锁电磁铁和辅助开关2.1.4、功能2.1.5、调试与操作2.2、避雷器2.3、EK6接地开关2.4、电流互感器和电压互感器2.5、二次元件3、ZS1开关柜结构3.1、外壳、隔板和压力释放装置3.2、断路器室3.3、手车3.4、触指系统3.5、母线室3.6、电缆室3.7、低压室3.8、防止误操作的联锁装置4、一次接线5、转检修操作程序5.1、操作程序5.2、检修后的操作程序1、ZS1开关柜技术参数ZS1开关柜技术参数（见表1）表1:ZS1开关柜主要技术参数项目单位数据额定电压kV3.6-12lmin工频耐压kV42雷电冲击耐压（峰值）kV75额定频率HZ50主母线额定电流A1600,2000,2500,3150,4000分支母线额定电流A630,1250,1600,2000,2500,3150,40003秒热稳定电流（有效值）kA16,20,25,31.5,40,50额定动稳定电流（峰值）kA40,50,63,80,100,125防护等级外壳IP4X，断路器室门打开IP2X2、一次回路主要电器元件简介ZS1开关柜中所选用的一次回路主要电器均是ABB德国CalorEmagSchaltanlagenAG公司研制，或采用ABB集团所属公司生产的产品．或由ABB公司确认的厂商提供的产品．这样可保证ZS1开关柜技术性能指标的一致性，相互匹配，从而保证了ZS1开关柜为技术先进、性能稳定和安全可靠的配电设备。下面对251开关柜所选用的一次回路的主要电器元件作简要介绍，供选型时参考。更详细的说明请参阅相关的产品说明书。2.1、VD4真空断路器VD4真空断路器是ZS1开关柜一次回路中最主要的电器元件。它是由德国CalorEmagSchaltanlagenAG公司提供技术及主要部件，在本公司组装与生产的，断路器完全符合国际标准和国家标准的要求。VD4真空断路器可在工作电流范围内频萦操作及多次开断短路电流。机械寿命可高达30000次，满容量短路电流开断次数可高达100次。它适合于重合闸操作，并有极高的操作可靠性。在正常的工作条件下，断路器在允许技术参数范围内使用，可保证安全，可靠地运行。使用过程中仅需少量的清扫、润滑等维护工作。VD4真空断路器技术参数见表2当断路器用于控制3.6-12kV电动机时，若起动电流小于600A．且为频繁起动时，建议装设氧化锌避宙器用来限制操作过电压。与VO4真空断路器配套的操动机构是结构紧凑、性能稳定的平面蜗卷弹黄操动机构．操动机构同时操作三相灭弧室。蜗卷弹赞可同时配有手动和电动两种储能方式。操动机构可适用自动吸合闸操作。表2:VO4真空断路器的主要技术参数项目单位数据额定电压kV12lmin工频耐压kV42雷电冲击耐压（峰值）kV75额定频率HZ50额定电流A630,1250,1600,2000,2500,3150,4000额定短路开断电流（有效值）kA16,20,25,31.5,40,50直流分量不小于额定短路开断电流的35％额定动稳定电流（峰值）kA40,50,63,80,100,1253秒热稳定电流（峰值）kA16,20，25，31.5,40,50额定操作顺序分一3min－合分－3min一合分自动重合闸操作顺序分一0.3S－合分－3min－合分合闸时间ms55－67分闸时间ms33－45燃弧时间ms≤15开断时间ms48－60表3:VO4真空断路器操动机构的主要技术参数表额定电压（V）储能电动机功率（VAW）储能时间（秒）功率（VAW）合闸脱扣器功率（VAW）分闸脱扣器功率（VAW）闭锁电磁铁功率（VAW）交流11015015250250102201501525025010直流241301525025010481301525025010601301525025010110140152502501022014015250250102.1.1、断路器本体的结构图（6、7、8及9）断路器本休呈圆柱状．安装在做成托架状的断路器操动机构外壳1的后部，断路器本体的导电部分设置在用绝缘材料制成的圆筒体12内，它能使得真空火弧空免受外界影响和机械的伤害。断路器在合闸位置时的主回路电流路径是：从上部接线端子13经固定在圆筒体12上的火弧室夹架连接到位于真空灭弧室15内部的静触头15.2，而后经过动触头15.3及额定电流为630安的转动触头16.1（额定电流为1250安的则为滚动触头16.2），至下部接线端子14，依靠绝缘连杆18与接触压力弹簧17来完成断路器的操作运动。视使用场所情况，可在断路器本体圆简上增装一个简盖12.1（作为附加装置），这种设计有助于防止闪络的发生．片作为...
