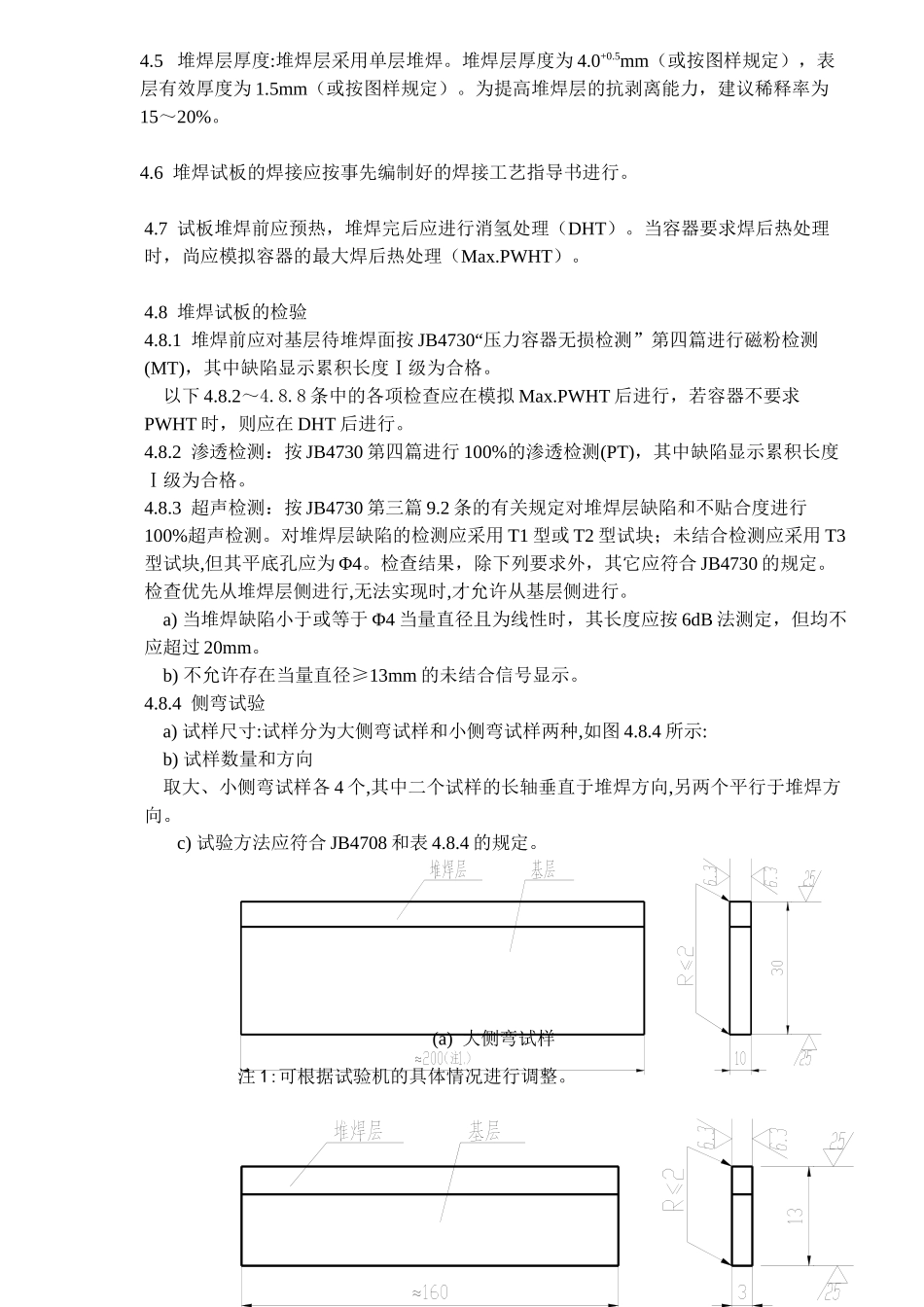

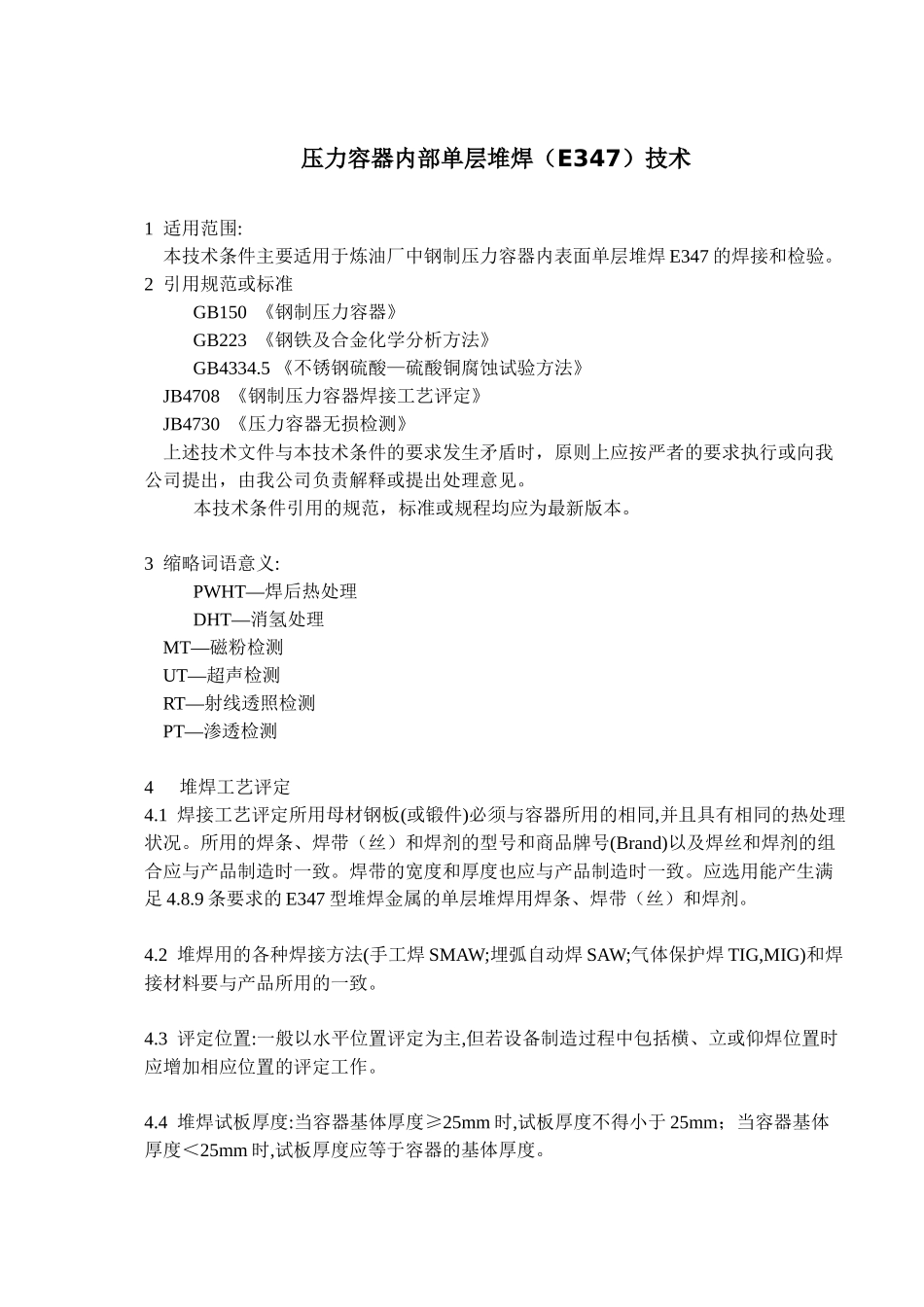

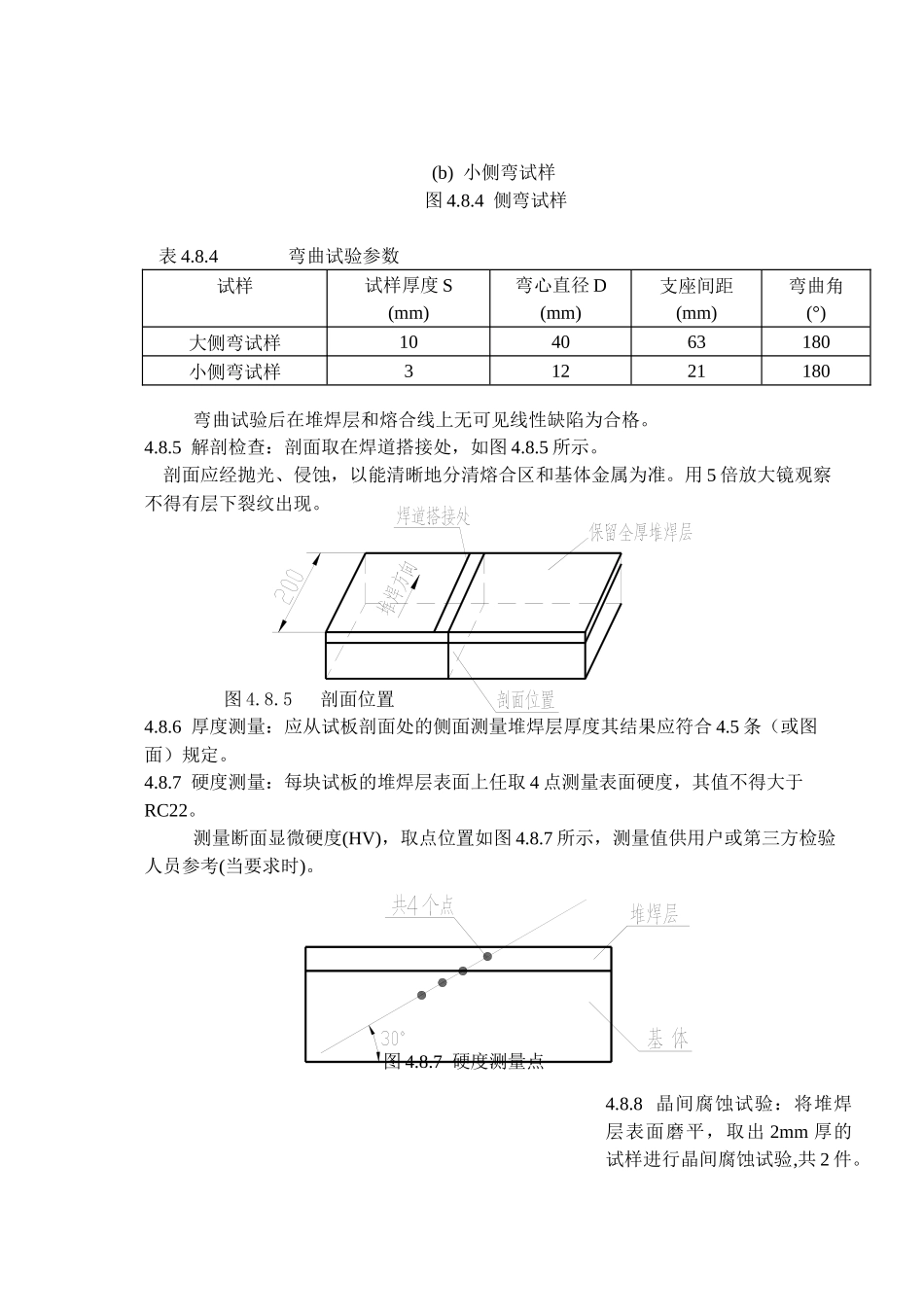

压力容器内部单层堆焊(E347)技术1适用范围:本技术条件主要适用于炼油厂中钢制压力容器内表面单层堆焊E347的焊接和检验。2引用规范或标准GB150《钢制压力容器》GB223《钢铁及合金化学分析方法》GB4334.5《不锈钢硫酸—硫酸铜腐蚀试验方法》JB4708《钢制压力容器焊接工艺评定》JB4730《压力容器无损检测》上述技术文件与本技术条件的要求发生矛盾时,原则上应按严者的要求执行或向我公司提出,由我公司负责解释或提出处理意见。本技术条件引用的规范,标准或规程均应为最新版本。3缩略词语意义:PWHT—焊后热处理DHT—消氢处理MT—磁粉检测UT—超声检测RT—射线透照检测PT—渗透检测4堆焊工艺评定4.1焊接工艺评定所用母材钢板(或锻件)必须与容器所用的相同,并且具有相同的热处理状况。所用的焊条、焊带(丝)和焊剂的型号和商品牌号(Brand)以及焊丝和焊剂的组合应与产品制造时一致。焊带的宽度和厚度也应与产品制造时一致。应选用能产生满足4.8.9条要求的E347型堆焊金属的单层堆焊用焊条、焊带(丝)和焊剂。4.2堆焊用的各种焊接方法(手工焊SMAW;埋弧自动焊SAW;气体保护焊TIG,MIG)和焊接材料要与产品所用的一致。4.3评定位置:一般以水平位置评定为主,但若设备制造过程中包括横、立或仰焊位置时应增加相应位置的评定工作。4.4堆焊试板厚度:当容器基体厚度≥25mm时,试板厚度不得小于25mm;当容器基体厚度<25mm时,试板厚度应等于容器的基体厚度。4.5堆焊层厚度:堆焊层采用单层堆焊。堆焊层厚度为4.0+0.5mm(或按图样规定),表层有效厚度为1.5mm(或按图样规定)。为提高堆焊层的抗剥离能力,建议稀释率为15~20%。4.6堆焊试板的焊接应按事先编制好的焊接工艺指导书进行。4.7试板堆焊前应预热,堆焊完后应进行消氢处理(DHT)。当容器要求焊后热处理时,尚应模拟容器的最大焊后热处理(Max.PWHT)。4.8堆焊试板的检验4.8.1堆焊前应对基层待堆焊面按JB4730“压力容器无损检测”第四篇进行磁粉检测(MT),其中缺陷显示累积长度Ⅰ级为合格。以下4.8.2~4.8.8条中的各项检查应在模拟Max.PWHT后进行,若容器不要求PWHT时,则应在DHT后进行。4.8.2渗透检测:按JB4730第四篇进行100%的渗透检测(PT),其中缺陷显示累积长度Ⅰ级为合格。4.8.3超声检测:按JB4730第三篇9.2条的有关规定对堆焊层缺陷和不贴合度进行100%超声检测。对堆焊层缺陷的检测应采用T1型或T2型试块;未结合检测应采用T3型试块,但其平底孔应为Φ4。检查结果,除下列要求外,其它应符合JB4730的规定。检查优先从堆焊层侧进行,无法实现时,才允许从基层侧进行。a)当堆焊缺陷小于或等于Φ4当量直径且为线性时,其长度应按6dB法测定,但均不应超过20mm。b)不允许存在当量直径≥13mm的未结合信号显示。4.8.4侧弯试验a)试样尺寸:试样分为大侧弯试样和小侧弯试样两种,如图4.8.4所示:b)试样数量和方向取大、小侧弯试样各4个,其中二个试样的长轴垂直于堆焊方向,另两个平行于堆焊方向。c)试验方法应符合JB4708和表4.8.4的规定。(a)大侧弯试样注1:可根据试验机的具体情况进行调整。(b)小侧弯试样图4.8.4侧弯试样表4.8.4弯曲试验参数试样试样厚度S(mm)弯心直径D(mm)支座间距(mm)弯曲角(°)大侧弯试样104063180小侧弯试样31221180弯曲试验后在堆焊层和熔合线上无可见线性缺陷为合格。4.8.5解剖检查:剖面取在焊道搭接处,如图4.8.5所示。剖面应经抛光、侵蚀,以能清晰地分清熔合区和基体金属为准。用5倍放大镜观察不得有层下裂纹出现。图4.8.5剖面位置4.8.6厚度测量:应从试板剖面处的侧面测量堆焊层厚度其结果应符合4.5条(或图面)规定。4.8.7硬度测量:每块试板的堆焊层表面上任取4点测量表面硬度,其值不得大于RC22。测量断面显微硬度(HV),取点位置如图4.8.7所示,测量值供用户或第三方检验人员参考(当要求时)。图4.8.7硬度测量点4.8.8晶间腐蚀试验:将堆焊层表面磨平,取出2mm厚的试样进行晶间腐蚀试验,共2件。试样尺寸为80×20×2mm,试验方法及结果应符合GB4334.5的规定。但不需重新敏化处理。(2版次)4.8.9化学分析:每块堆焊试板应在焊态或DHT后在两处取样,按GB223进行化学分析。a)取样步骤为:先从表面刨去0.5mm,然后在距表面0.5...
