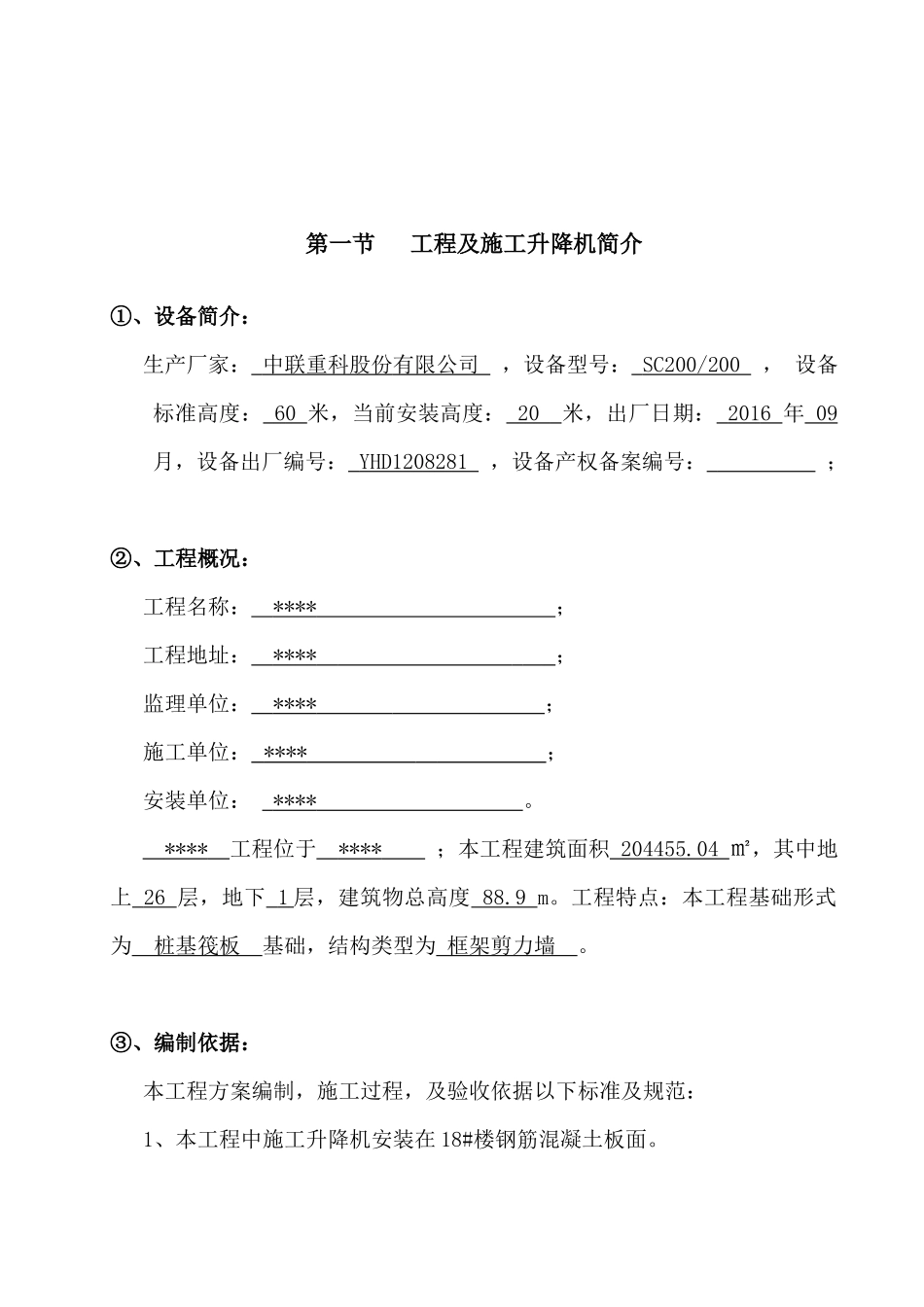

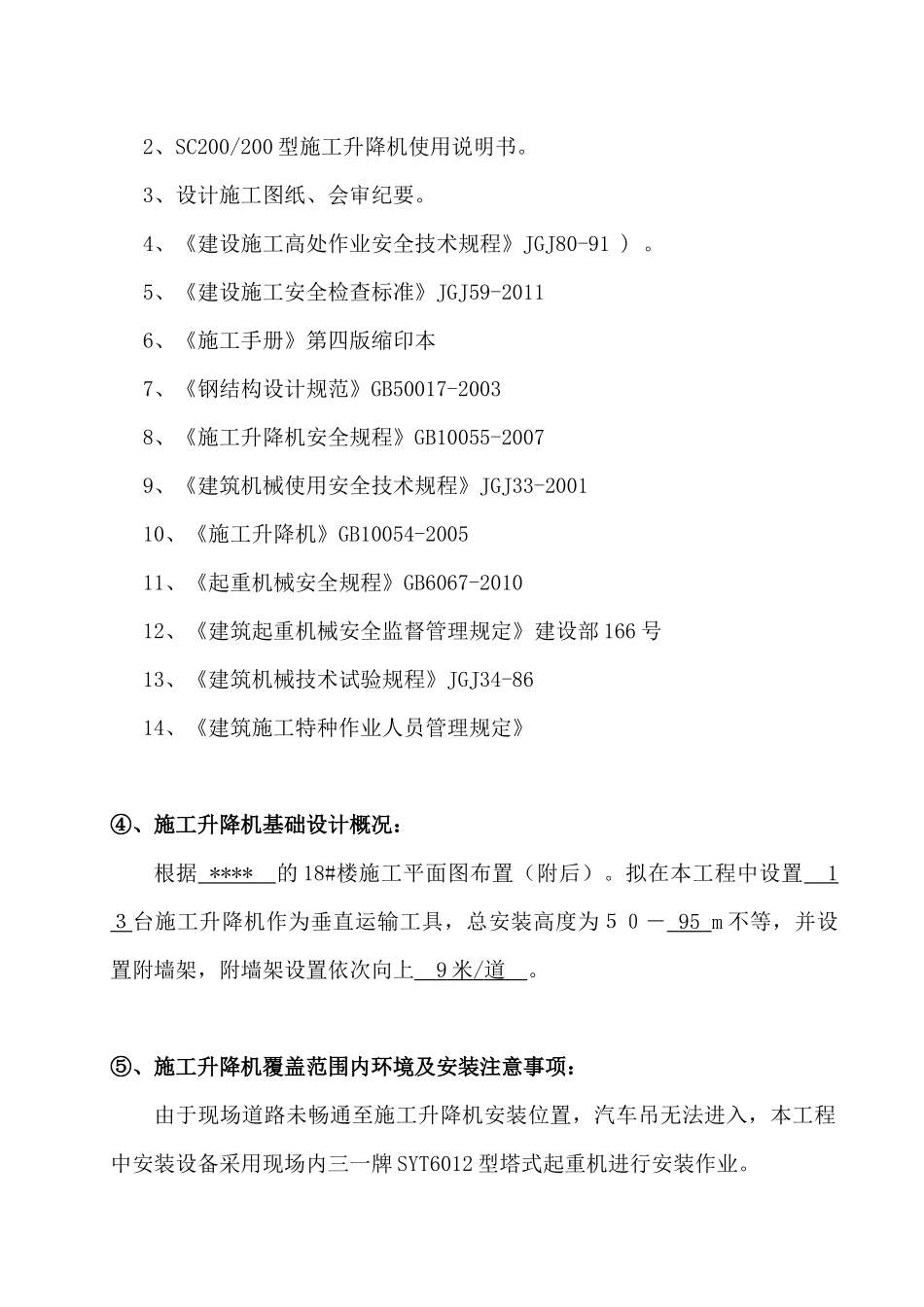

目录一、第一节工程及施工升降机简介————————————————4二、第二节施工升降机基础———————————————————6三、第三节安装前的准备——————————————-—————9四、第四节安装步骤————————————————-—————10五、第五节调试整机———————————————-——————18六、第六节施工升降机的拆卸————————————-—————20七、第七节安全操作规程———————————————-————23八、第八节安装（拆卸）应急救援预案————————-—————25附计算式、施工电梯平面布置图第一节工程及施工升降机简介①、设备简介：生产厂家：中联重科股份有限公司，设备型号：SC200/200，设备标准高度：60米，当前安装高度：20米，出厂日期：2016年09月，设备出厂编号：YHD1208281，设备产权备案编号：；②、工程概况：工程名称：****；工程地址：****；监理单位：****；施工单位：****；安装单位：****。****工程位于****；本工程建筑面积204455.04㎡，其中地上26层，地下1层，建筑物总高度88.9m。工程特点：本工程基础形式为桩基筏板基础，结构类型为框架剪力墙。③、编制依据：本工程方案编制，施工过程，及验收依据以下标准及规范：1、本工程中施工升降机安装在18#楼钢筋混凝土板面。2、SC200/200型施工升降机使用说明书。3、设计施工图纸、会审纪要。4、《建设施工高处作业安全技术规程》JGJ80-91)。5、《建设施工安全检查标准》JGJ59-20116、《施工手册》第四版缩印本7、《钢结构设计规范》GB50017-20038、《施工升降机安全规程》GB10055-20079、《建筑机械使用安全技术规程》JGJ33-200110、《施工升降机》GB10054-200511、《起重机械安全规程》GB6067-201012、《建筑起重机械安全监督管理规定》建设部166号13、《建筑机械技术试验规程》JGJ34-8614、《建筑施工特种作业人员管理规定》④、施工升降机基础设计概况：根据****的18#楼施工平面图布置（附后）。拟在本工程中设置1３台施工升降机作为垂直运输工具，总安装高度为５０－95m不等，并设置附墙架，附墙架设置依次向上9米/道。⑤、施工升降机覆盖范围内环境及安装注意事项：由于现场道路未畅通至施工升降机安装位置，汽车吊无法进入，本工程中安装设备采用现场内三一牌SYT6012型塔式起重机进行安装作业。⑥、施工升降机拆装人员安排及职责范围：备注：（电梯安装作业人员须持有效证件上岗，分工明确，互助协调，服从指挥，纪律严明）。⑦、施工升降机主要性能参数：主要性能单位参数型号SC200/200台具体见说明书额定载重量人/kg15×2000×2额定提升速度m/min36最大提升高度m150吊笼内空(长×宽×高)m3.2×1.5×2.5工作电流A90电机功率KW2×3×11整机自重（150米）T20序号姓名工种分配资质证件职责内容备注1王兵总指挥琼A0520130000142任子波安装琼A0520140001203任炜安装琼A0520140001214左明桂安装琼A0520140001195吴明军安装琼A012014000181吊杆额定起重载荷kg200标准节尺寸mm650×650×1508吊笼质量kg2000标准节质量kg150外围栏重量kg1480安全器型号SAJ30-1.2第二节施工升降机基础①基础介绍：升降机基础应该满足《SC施工升降机使用说明书》中的各项要求，此外，还须符合当地的有关安全法规。基础所能承受的载荷不得小于0.15MPa，基础周围必须有良好的排水措施。1.总自重计算：G=吊笼+外笼重+导轨架总重+载重量（Kg）（Kg）（Kg）（Kg）2.基础承载P计算：P=G×2（Kg） 1Kg=9.8N=0.0098N∴P=G×2×0.0098N=G0.0196KN即P=G×0.02KNSC200/200型升降机，架设高度为60M，Ⅱ型附墙架（下面重量参见“升降机性能参数表”）吊笼重（双笼）：2×2000Kg外笼重：1480Kg导轨架总重（共需40节，标准节每节重150Kg，其他配件忽略）：40×150Kg载重量（双笼）：2×2000Kg注：1.如果用Ⅰ型附墙，导轨架总重×23.吊笼重已包括传动机构重量。升降机基础（SC200/200）双笼：型号吊笼规格LABSC200/2003200×15002900-3600580040001.基础承受的载荷能力应大于P；P=(吊笼重+外笼重+导轨架总重+载重)×0.02(KN)2.混凝土基础板下地面的承载力应大于0.15M...
