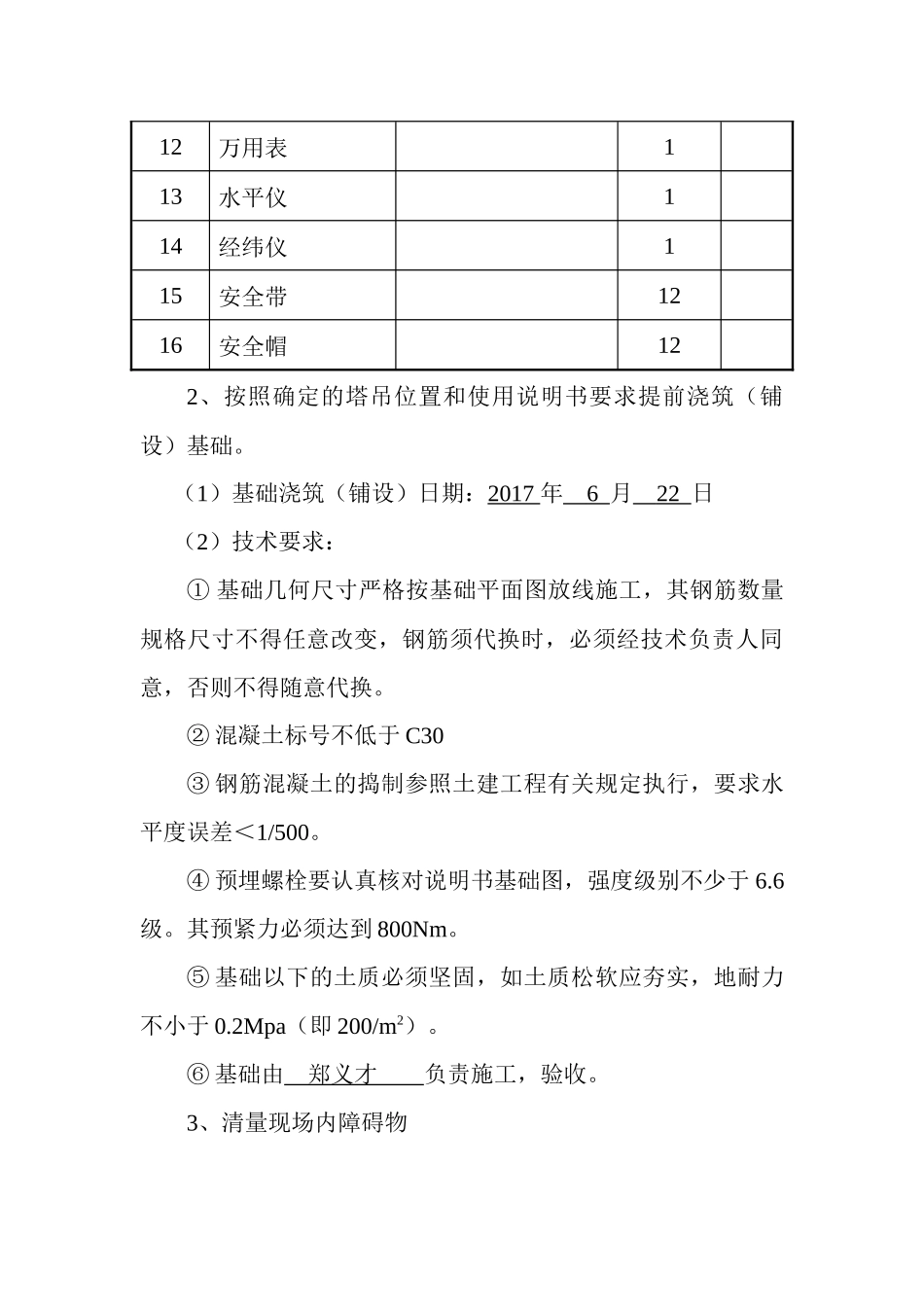

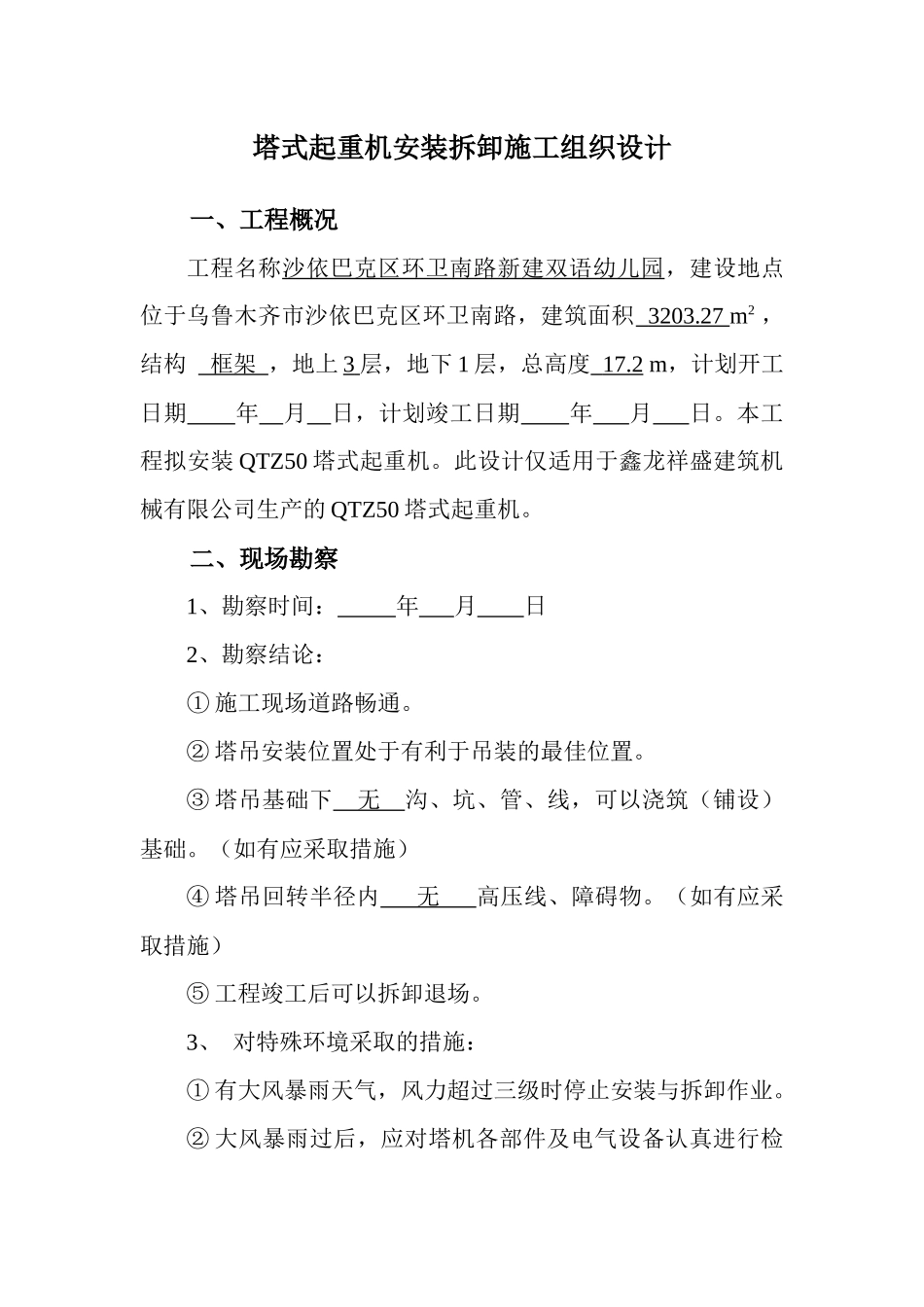

塔式起重机安装拆卸施工组织设计一、工程概况工程名称沙依巴克区环卫南路新建双语幼儿园，建设地点位于乌鲁木齐市沙依巴克区环卫南路，建筑面积3203.27m2，结构框架，地上3层，地下1层，总高度17.2m，计划开工日期年月日，计划竣工日期年月日。本工程拟安装QTZ50塔式起重机。此设计仅适用于鑫龙祥盛建筑机械有限公司生产的QTZ50塔式起重机。二、现场勘察1、勘察时间：年月日2、勘察结论：①施工现场道路畅通。②塔吊安装位置处于有利于吊装的最佳位置。③塔吊基础下无沟、坑、管、线，可以浇筑（铺设）基础。（如有应采取措施）④塔吊回转半径内无高压线、障碍物。（如有应采取措施）⑤工程竣工后可以拆卸退场。3、对特殊环境采取的措施：①有大风暴雨天气，风力超过三级时停止安装与拆卸作业。②大风暴雨过后，应对塔机各部件及电气设备认真进行检查及验收，确认安全可靠，符合规定要求后，方可进行安装作业。③沙尘暴、大雪及迷雾天气严禁塔机的安装拆卸作业，雪后要及时清理积雪。④认真检查塔机的“三保险”、“五限位”装置，确认灵敏可靠方可操作机械。4、参加勘察人员：岳长保、黄忠伟三、准备工作1、起重运输设备、工具、索具、调试仪器及防护用品配备序号名称规格型号数量备注1汽车吊16T12载重汽车半挂卡车33活络扳手24专用扳手25梅花扳手26大锤17撬棍18千斤顶19卡环、绳卡6T吊环，φ15绳卡1610吊索111电工工具112万用表113水平仪114经纬仪115安全带1216安全帽122、按照确定的塔吊位置和使用说明书要求提前浇筑（铺设）基础。（1）基础浇筑（铺设）日期：2017年6月22日（2）技术要求：①基础几何尺寸严格按基础平面图放线施工，其钢筋数量规格尺寸不得任意改变，钢筋须代换时，必须经技术负责人同意，否则不得随意代换。②混凝土标号不低于C30③钢筋混凝土的捣制参照土建工程有关规定执行，要求水平度误差＜1/500。④预埋螺栓要认真核对说明书基础图，强度级别不少于6.6级。其预紧力必须达到800Nm。⑤基础以下的土质必须坚固，如土质松软应夯实，地耐力不小于0.2Mpa（即200/m2）。⑥基础由郑义才负责施工，验收。3、清量现场内障碍物负责人：岳长保机械负责人：黄忠伟安全员：马杰质检员：唐睿安装班组负责人拆卸班组负责人安装工：安装工：骥骥安装工：安装工：塔司：电工：指挥工：警戒：4、由、负责安装前的清点、检查，并做好保养。5、接通现场安装临时用电。四、塔机拆装组织机构网络图五、人员职责1、负责人①负责人是安装作业的技术、质量、安全、人员分工、工程进度、经济核算的负责者和全权指挥者；②召开安装作业人员会议，认真进行安装前的安全技术交底，做到安全安装，文明施工；③牢固树立“质量第一、用户至上”的思想，按操作规程和说明书的要求精心组织和指挥施工，加强检验，提高安装质量。④对现场作业人员进行统一指挥和统一调度；⑤主持塔吊安装拆卸后的初验工作，严格把关，按标准执行。2、质检员①具体负责安装前的检查、基础模板、钢筋及几何尺寸验收、安装过程中对各主要工序的质量检验和安装后的自检工作，并做好各项质检记录；负责对作业人员做好安装、拆卸前的技术交底和安装、拆卸过程中对关键工序的重复交底工作。②检查、监督作业人员严格按照安装工艺程序和技术要求实施安装与拆卸工作，制止违章作业；③对发现的质量问题，提出整改方案并组织实施，及时消除隐患，确保安装、拆卸质量与安全。3、安全员①具体负责安装、拆卸全过程中的安全工作；②检查督促安全技术措施交底后的落实情况，监督施工现场的安全作业；③检查安装、拆除过程中有可能出现的不安全因素和事故隐患，发现问题及时提出整改意见和防范措施；④督促全体人员按各自工种的操作规程和本方案的要求作业，严禁违章作业。4、电工①具体做好本工种的一切准备工作，并把电源送至塔吊的临时配电箱；②按说明书的要求和安装进度接通线路，保证安装、拆卸工作的顺利进行；③塔吊安装工作完成后，及时接通电气线路、各种限位装置及各种电气仪表线路，做好避雷针接地；④协助技术人员测试人员做好电气方面的测试工作；⑤协助技术负责人做好设备的试运转，调整好各种限位装置。5、安...
