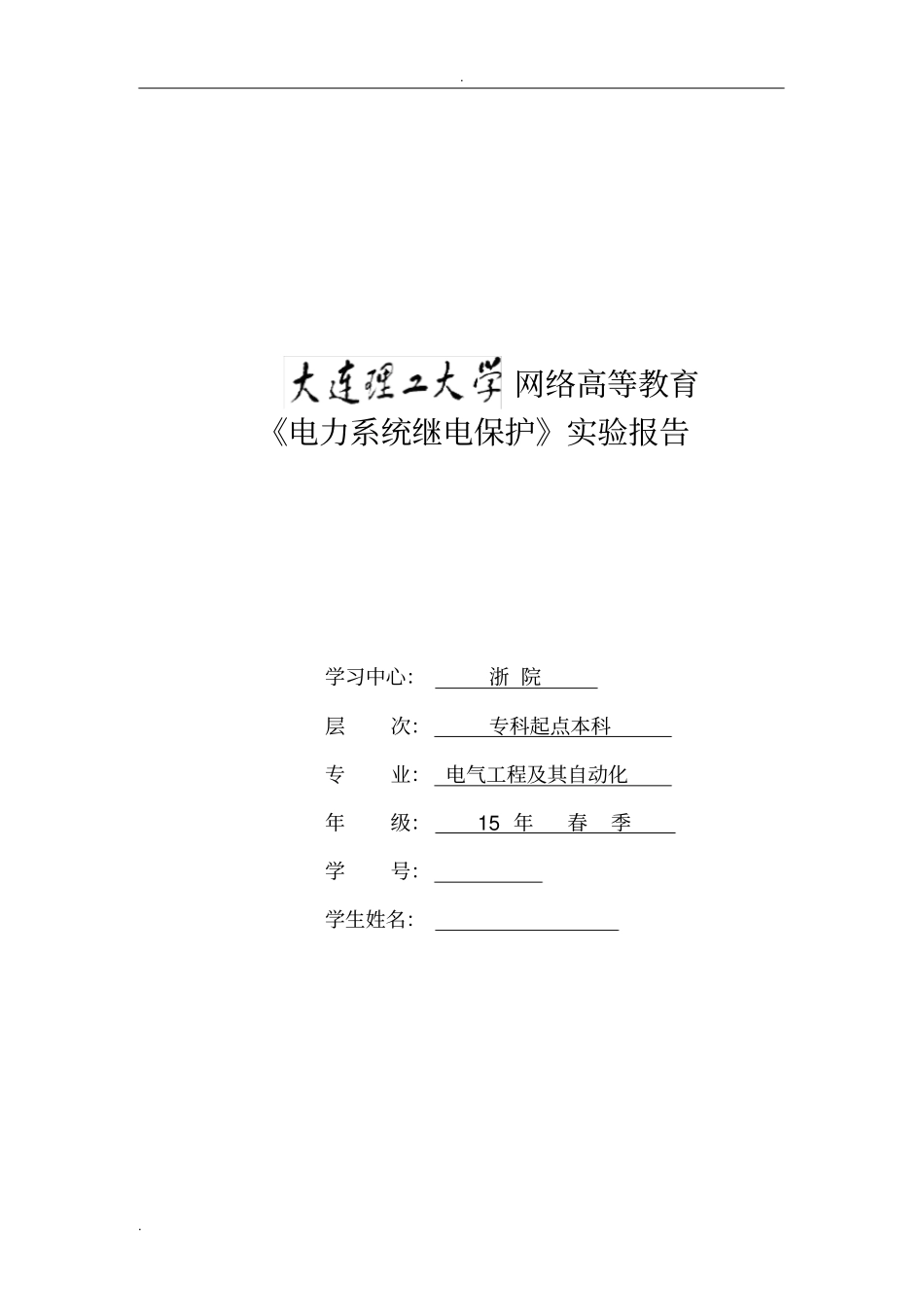

..网络高等教育《电力系统继电保护》实验报告学习中心：浙院层次：专科起点本科专业：电气工程及其自动化年级：15年春季学号：学生姓名：....实验一电磁型电流继电器和电压继电器实验一、实验目的1.熟悉DL型电流继电器和DY型电压继电器的的实际结构，工作原理、基本特性；2.学习动作电流、动作电压参数的整定方法。二、实验电路1．过流继电器实验接线图2.低压继电器实验接线图三、预习题..1.DL-20C系列电流继电器铭牌刻度值，为线圈___并联___时的额定值；DY-20C系列电压继电器铭牌刻度值，为线圈__串联___时的额定值。(串联，并联)2.电流继电器的返回系数为什么恒小于1？答：返回电流与启动电流的比值称为继电器的返回系数Kre，Kre=Ire/Iop，使继电器开始动作的电流叫启动电流Iop，动作之后，电流下降到某一点后接点复归，继电器返回到输出高电子，这一电流点叫返回电流Ire，为了保证动作后输出状态的稳定性和可靠性，过电流继电器和过量动作继电器的返回系数恒小于1。在实际应用中，常常要求较高的返回系数，如0.85-0.9。四、实验内容1．电流继电器的动作电流和返回电流测试表一过流继电器实验结果记录表整定电流I（安）2.7A线圈接线方式为：5.4A线圈接线方式为：测试序号123123实测起动电流Idj2.662.782.695.415.425.44实测返回电流Ifj2.312.42.374.634.624.63返回系数Kf0.860.850.870.830.840.82起动电流与整定电流误差%0.010.010.010.070.080.092．低压继电器的动作电压和返回电压测试..表二低压继电器实验结果记录表整定电压U（伏）24V线圈接线方式为：48V线圈接线方式为：测试序号123123实测起动电压Udj23.123.223.146.146.646.3实测返回电压Ufj28.728.828.958.157.958返回系数Kf1.231.251.261.251.251.26起动电压与整定电压误差%0.030.030.030.030.030.04五、实验仪器设备设备名称使用仪器名称控制屏EPL-20A变压器及单相可调电源EPL-04继电器（一）—DL-21C电流继电器EPL-05继电器（二）—DY-28C电压继电器EPL-11交流电压表EPL-11交流电流表EPL-11直流电源及母线EPL-13光示牌..六、问题与思考1．动作电流（压），返回电流（压）和返回系数的定义是什么？答：在电压继电器或者中间继电器的线圈上，从0逐步升压，到继电器动作，这个电压是动作电压，继电器动作后再逐步降低电压，到继电器动作返回，这个电压是返回电压，返回电流与启动电流的比值称为继电器的返回系数。2．返回系数在设计继电保护装置中有何重要用途？答：确保保护选择性的重要指标，让不该动作的继电器及时返回，使正常运行的部分系统不被切除。..实验二电磁型时间继电器和中间继电器实验一、实验目的1．熟悉时间继电器和中间继电器的实际结构、工作原理和基本特性；2．掌握时间继电器和中间继电器的的测试和调整方法。二、实验电路1．时间继电器动作电压、返回电压实验接线图2．时间继电器动作时间实验接线图..3．中间继电器实验接线图4．中间继电器动作时间测量实验接线图三、预习题影响起动电压、返回电压的因素是什么？答：是额定电压和继电器内部结构。四、实验内容1．时间继电器的动作电流和返回电流测试表一时间继电器动作电压、返回电压测试..测量值为额定电压的%动作电压Ud（V）81.637.2返回电压Uf（V）11.252．时间继电器的动作时间测定表二时间继电器动作时间测定测量值整定值t(s)1230.250.26020.26110.26220.750.74820.76320.753111.010.981.063．中间继电器测试表三中间继电器动作时间实验记录表动作电压Udj（V）返回电压Ufj（V）动作时间t（ms）1204518.7五、实验仪器设备设备名称使用仪器名称控制屏EPL-05继电器（二）—DS-21C时间继电器EPL-06继电器（四）—DZ—31B中间继电器..EPL-11直流电源及母线EPL-11直流电压表EPL-12电秒表及相位仪EPL-13光示牌EPL-14按钮及电阻盘六、问题与思考1．根据你所学的知识说明时间继电器常用在哪些继电保护装置电路？答：时间继电器是一种用来实现触点延时接通或断开的控制电器，在机床控制线路中应用较多的是空气阻尼式和晶体管式时间继电器。2．发电厂、变电所的继电器保护及自动装置中常用哪几种中间继电器？答：静态中间继电器、带保持中间继电器、延...
