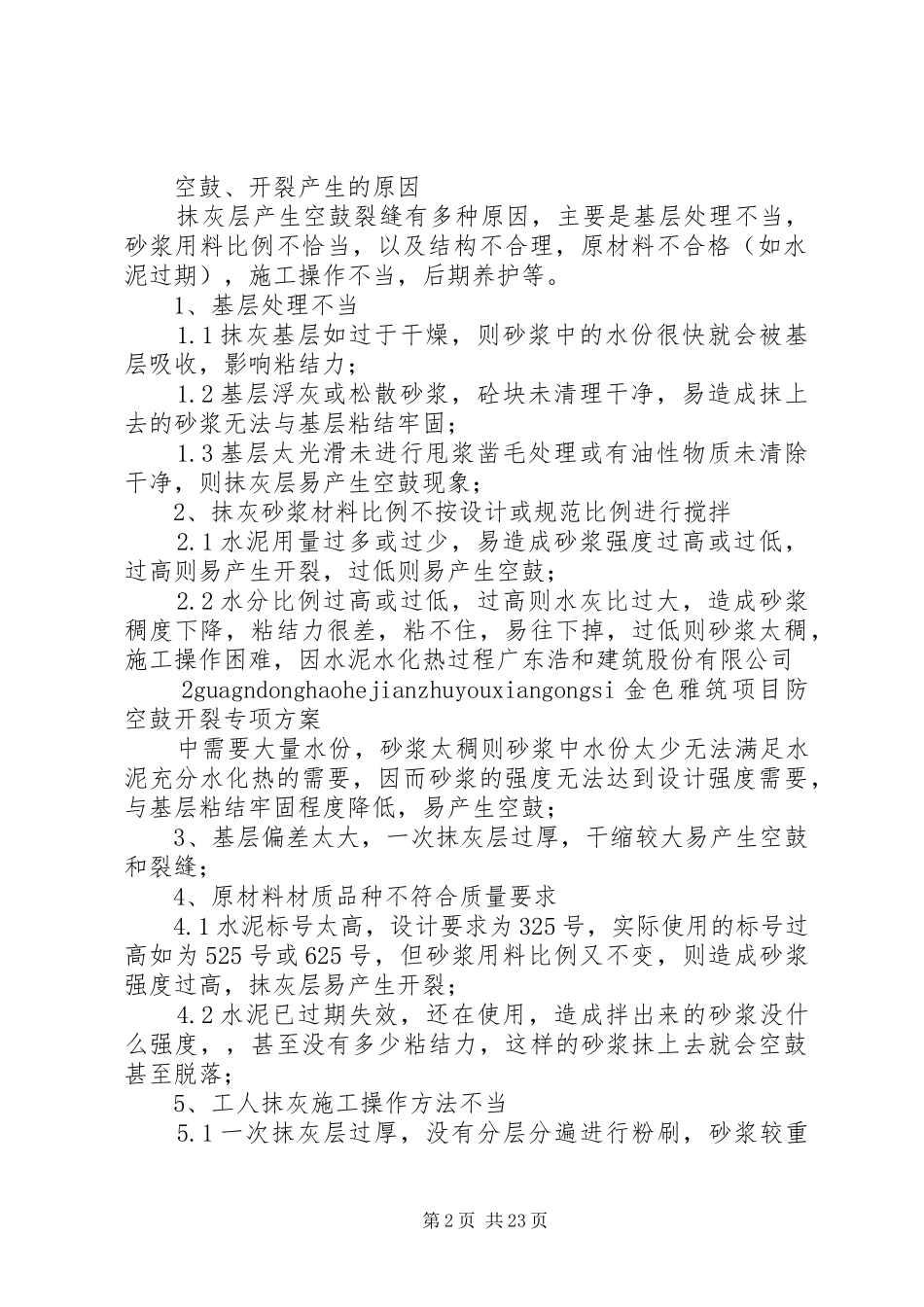

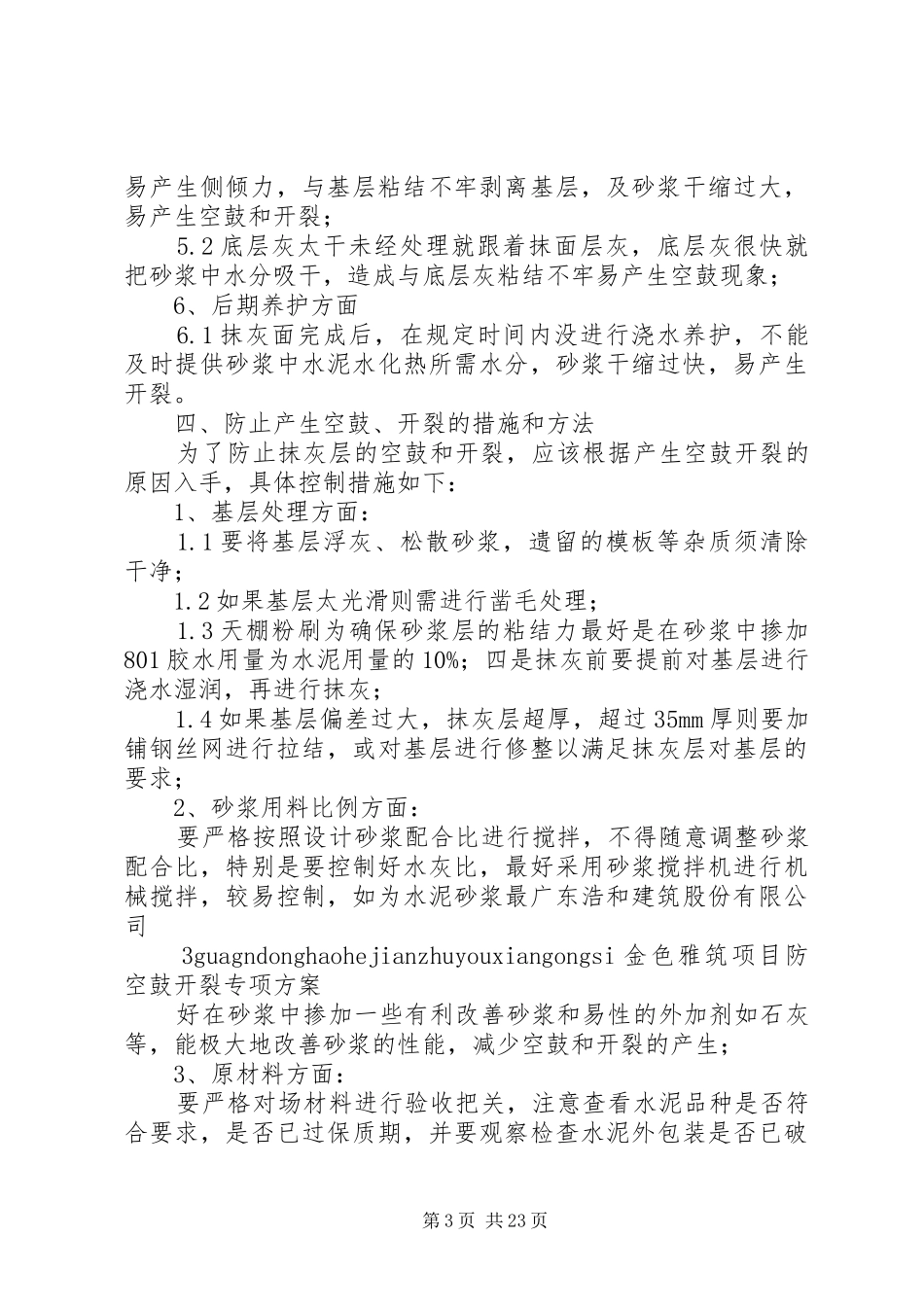

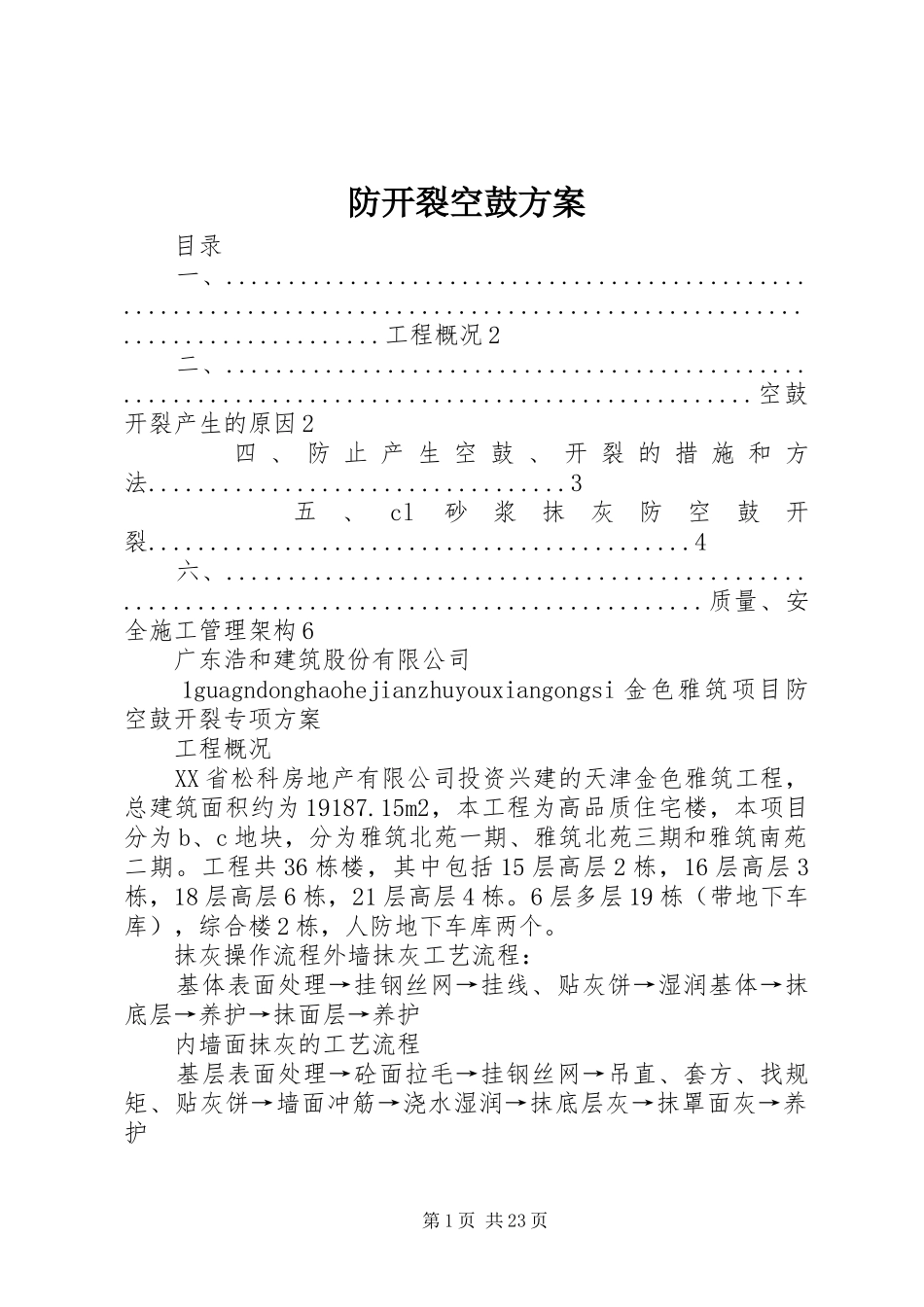

防开裂空鼓方案目录一、...........................................................................................................................工程概况2二、..................................................................................................空鼓开裂产生的原因2四、防止产生空鼓、开裂的措施和方法..................................3五、cl砂浆抹灰防空鼓开裂............................................4六、..............................................................................................质量、安全施工管理架构6广东浩和建筑股份有限公司1guagndonghaohejianzhuyouxiangongsi金色雅筑项目防空鼓开裂专项方案工程概况XX省松科房地产有限公司投资兴建的天津金色雅筑工程,总建筑面积约为19187.15m2,本工程为高品质住宅楼,本项目分为b、c地块,分为雅筑北苑一期、雅筑北苑三期和雅筑南苑二期。工程共36栋楼,其中包括15层高层2栋,16层高层3栋,18层高层6栋,21层高层4栋。6层多层19栋(带地下车库),综合楼2栋,人防地下车库两个。抹灰操作流程外墙抹灰工艺流程:基体表面处理→挂钢丝网→挂线、贴灰饼→湿润基体→抹底层→养护→抹面层→养护内墙面抹灰的工艺流程基层表面处理→砼面拉毛→挂钢丝网→吊直、套方、找规矩、贴灰饼→墙面冲筋→浇水湿润→抹底层灰→抹罩面灰→养护第1页共23页空鼓、开裂产生的原因抹灰层产生空鼓裂缝有多种原因,主要是基层处理不当,砂浆用料比例不恰当,以及结构不合理,原材料不合格(如水泥过期),施工操作不当,后期养护等。1、基层处理不当1.1抹灰基层如过于干燥,则砂浆中的水份很快就会被基层吸收,影响粘结力;1.2基层浮灰或松散砂浆,砼块未清理干净,易造成抹上去的砂浆无法与基层粘结牢固;1.3基层太光滑未进行甩浆凿毛处理或有油性物质未清除干净,则抹灰层易产生空鼓现象;2、抹灰砂浆材料比例不按设计或规范比例进行搅拌2.1水泥用量过多或过少,易造成砂浆强度过高或过低,过高则易产生开裂,过低则易产生空鼓;2.2水分比例过高或过低,过高则水灰比过大,造成砂浆稠度下降,粘结力很差,粘不住,易往下掉,过低则砂浆太稠,施工操作困难,因水泥水化热过程广东浩和建筑股份有限公司2guagndonghaohejianzhuyouxiangongsi金色雅筑项目防空鼓开裂专项方案中需要大量水份,砂浆太稠则砂浆中水份太少无法满足水泥充分水化热的需要,因而砂浆的强度无法达到设计强度需要,与基层粘结牢固程度降低,易产生空鼓;3、基层偏差太大,一次抹灰层过厚,干缩较大易产生空鼓和裂缝;4、原材料材质品种不符合质量要求4.1水泥标号太高,设计要求为325号,实际使用的标号过高如为525号或625号,但砂浆用料比例又不变,则造成砂浆强度过高,抹灰层易产生开裂;4.2水泥已过期失效,还在使用,造成拌出来的砂浆没什么强度,,甚至没有多少粘结力,这样的砂浆抹上去就会空鼓甚至脱落;5、工人抹灰施工操作方法不当5.1一次抹灰层过厚,没有分层分遍进行粉刷,砂浆较重第2页共23页易产生侧倾力,与基层粘结不牢剥离基层,及砂浆干缩过大,易产生空鼓和开裂;5.2底层灰太干未经处理就跟着抹面层灰,底层灰很快就把砂浆中水分吸干,造成与底层灰粘结不牢易产生空鼓现象;6、后期养护方面6.1抹灰面完成后,在规定时间内没进行浇水养护,不能及时提供砂浆中水泥水化热所需水分,砂浆干缩过快,易产生开裂。四、防止产生空鼓、开裂的措施和方法为了防止抹灰层的空鼓和开裂,应该根据产生空鼓开裂的原因入手,具体控制措施如下:1、基层处理方面:1.1要将基层浮灰、松散砂浆,遗留的模板等杂质须清除干净;1.2如果基层太光滑则需进行凿毛处理;1.3天棚粉刷为确保砂浆层的粘结力最好是在砂浆中掺加801胶水用量为水泥用量的10%;四是抹灰前要提前对基层进行浇水湿润,再进行抹灰;1.4如果基层偏差过大,抹灰层超厚,超过35mm厚则要加铺钢丝网进行拉结,或对基层进行修整以满足抹灰层对基层的要求;2、砂浆用料比例方面:要严格按照设计砂浆配合比进行搅拌,不得随意调整砂浆配合比,特别是要控制好水...
