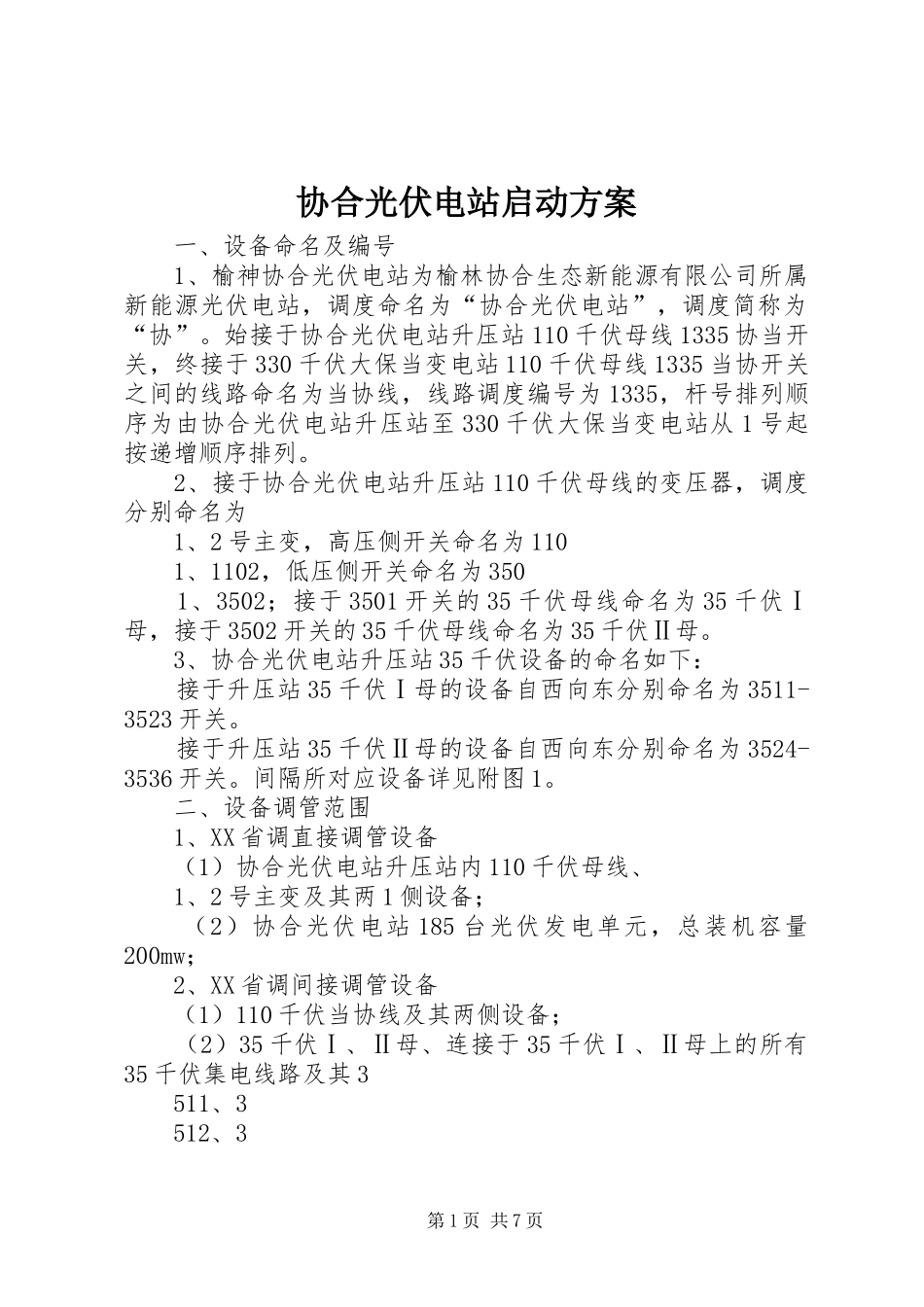

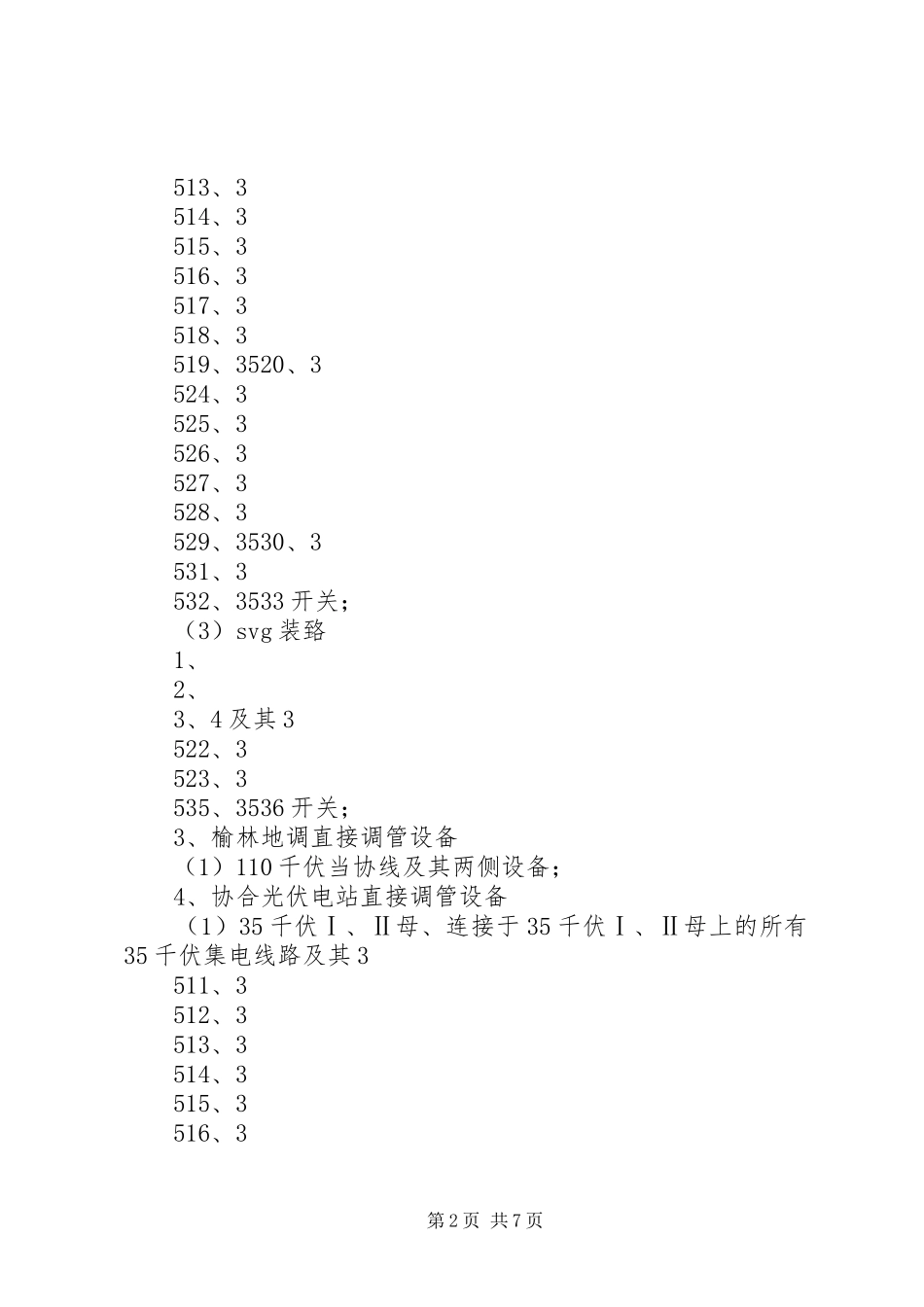

协合光伏电站启动方案一、设备命名及编号1、榆神协合光伏电站为榆林协合生态新能源有限公司所属新能源光伏电站，调度命名为“协合光伏电站”，调度简称为“协”。始接于协合光伏电站升压站110千伏母线1335协当开关，终接于330千伏大保当变电站110千伏母线1335当协开关之间的线路命名为当协线，线路调度编号为1335，杆号排列顺序为由协合光伏电站升压站至330千伏大保当变电站从1号起按递增顺序排列。2、接于协合光伏电站升压站110千伏母线的变压器，调度分别命名为1、2号主变，高压侧开关命名为1101、1102，低压侧开关命名为3501、3502；接于3501开关的35千伏母线命名为35千伏Ⅰ母，接于3502开关的35千伏母线命名为35千伏Ⅱ母。3、协合光伏电站升压站35千伏设备的命名如下：接于升压站35千伏Ⅰ母的设备自西向东分别命名为3511-3523开关。接于升压站35千伏Ⅱ母的设备自西向东分别命名为3524-3536开关。间隔所对应设备详见附图1。二、设备调管范围1、XX省调直接调管设备（1）协合光伏电站升压站内110千伏母线、1、2号主变及其两1侧设备；（2）协合光伏电站185台光伏发电单元，总装机容量200mw；2、XX省调间接调管设备（1）110千伏当协线及其两侧设备；（2）35千伏Ⅰ、Ⅱ母、连接于35千伏Ⅰ、Ⅱ母上的所有35千伏集电线路及其3511、3512、3第1页共7页513、3514、3515、3516、3517、3518、3519、3520、3524、3525、3526、3527、3528、3529、3530、3531、3532、3533开关；（3）svg装臵1、2、3、4及其3522、3523、3535、3536开关；3、榆林地调直接调管设备（1）110千伏当协线及其两侧设备；4、协合光伏电站直接调管设备（1）35千伏Ⅰ、Ⅱ母、连接于35千伏Ⅰ、Ⅱ母上的所有35千伏集电线路及其3511、3512、3513、3514、3515、3516、3第2页共7页517、3518、3519、3520、3524、3525、3526、3527、3528、3529、3530、3531、3532、3533开关；（2）svg装臵1、2、3、4及其3522、3523、3535、3536开关；（3）1号站用接地变、2号接地变及其3521、3534开关。三、主设备参数1、输电线路1335当协线参数。送出线路全长2.63km，其中架空线路长2.411km，电缆线路长0.219km。导线采用2*jl/g1a-300/40钢芯铝绞线；电缆采用2×yjlw03-64/110-1×630mm2单芯铜芯交联聚乙烯2绝缘皱纹铝护套电力电缆。2、协合光伏电站发电设备（1）逆变器（共370台）型号：cs500最大直流输入电流：1200a额定交流输出功率：500kwp（2）电池组件305wp型单晶硅电池组件电池组件标称峰值功率≥305w电池组件转换效率≥16.8%（3）光伏发电单元箱变参数（185台）型号：zbws-1100/38.5/0.30-0.30额定容量：1100/550-550kva额定电压：38.5±2*2.5%/0.3-0.3kv接线组别：y，d11-d11第3页共7页四、启动范围1、110千伏当协线及其两侧设备。2、协合光伏电站110千伏母线，1、2号主变及其两侧设备，35千伏Ⅰ、Ⅱ段母线及母线上所接的所有设备，35千伏集电线路及其185台光伏发电单元。五、启动前的技术要求1、协合光伏电站所有动态无功补偿装臵必须完好可投，并随本次启动同时投运。2、协合光伏电站并网前必须经电力建设质量监督部门认可，具备并网条件。3、协合光伏电站所有并网发电单元逆变器应具备低电压穿越能力。4、协合光伏电站应配臵有功功率、无功功率自动控制（agc、avc）系统。5、协合光伏电站所有并网光伏单元必须具备有功和无功调节控制能力。6、若不具备上述任一条件，均不得启动。六、启动前的准备工作1、协合光伏电站所有光伏发电单元及升压站与系统并网前凡不涉及110千伏主网运行方式的一切并、停试验、调试等工作均由现场启动试运总指挥负责。2、协合光伏电站升压站所有保护定值按照调管范围分别核对无误，且下达保护定值ct变比与现场一致，规程规定的所有继电保护试验全部完成且结果正确，并按规定全部投入。3、协合光伏电站并网前升压站与省、地调之间的通信、直通电话畅通，调度自动化信息准确，远动信号正确并送至省、地调。4、榆林协合生态新能源有限公司与国网XX省电力公司相关部门已经签订并网调度协议和购售电合同，与国网榆林供电公司已签订供用电合同并报省调。电厂并网前所有计量计费装臵装设完毕且4检验合格，具备计量...
