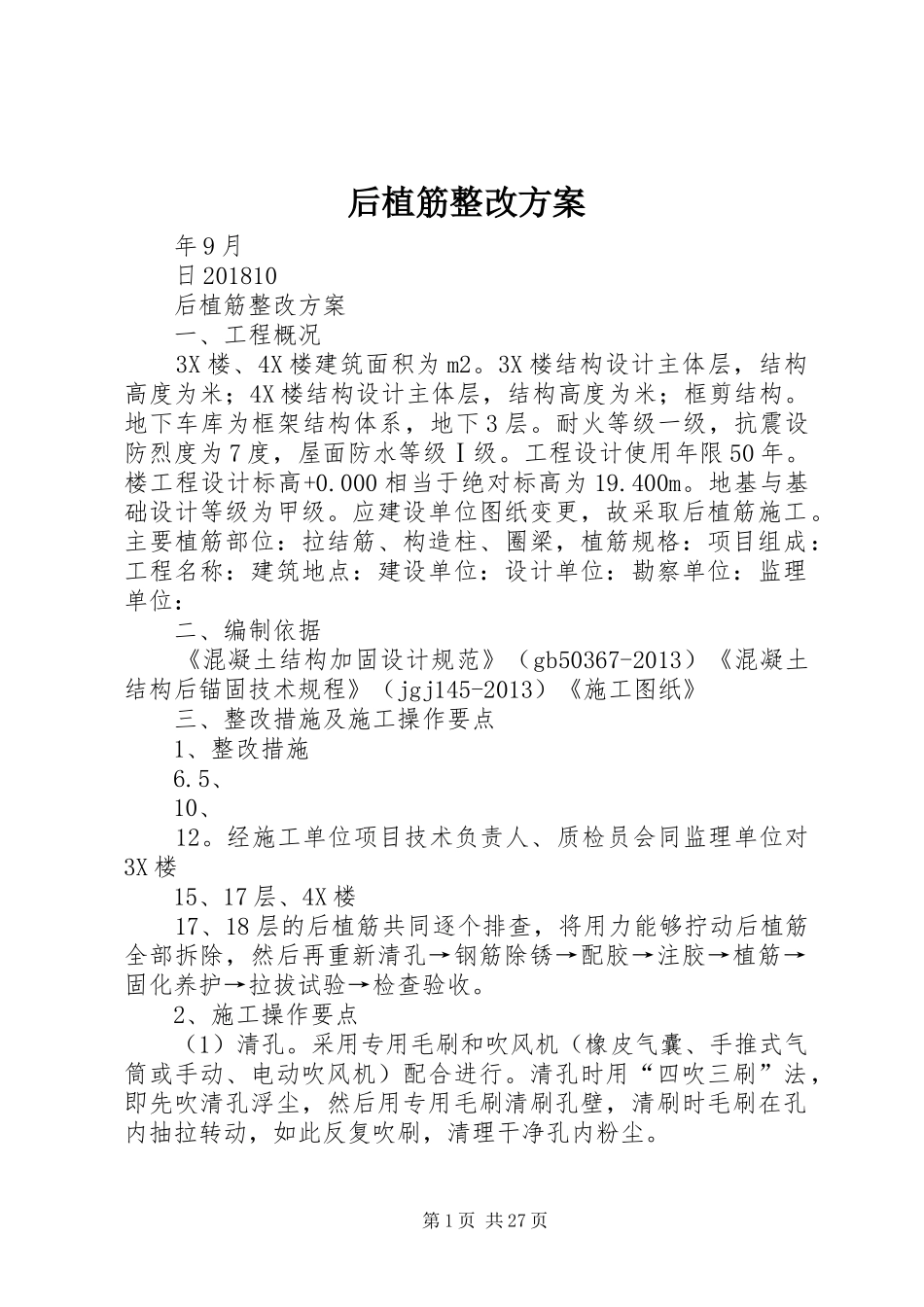

后植筋整改方案年9月日201810后植筋整改方案一、工程概况3X楼、4X楼建筑面积为m2。3X楼结构设计主体层，结构高度为米；4X楼结构设计主体层，结构高度为米；框剪结构。地下车库为框架结构体系，地下3层。耐火等级一级，抗震设防烈度为7度，屋面防水等级Ⅰ级。工程设计使用年限50年。楼工程设计标高+0.000相当于绝对标高为19.400m。地基与基础设计等级为甲级。应建设单位图纸变更，故采取后植筋施工。主要植筋部位：拉结筋、构造柱、圈梁，植筋规格：项目组成：工程名称：建筑地点：建设单位：设计单位：勘察单位：监理单位：二、编制依据《混凝土结构加固设计规范》（gb50367-2013）《混凝土结构后锚固技术规程》（jgj145-2013）《施工图纸》三、整改措施及施工操作要点1、整改措施6.5、10、12。经施工单位项目技术负责人、质检员会同监理单位对3X楼15、17层、4X楼17、18层的后植筋共同逐个排查，将用力能够拧动后植筋全部拆除，然后再重新清孔→钢筋除锈→配胶→注胶→植筋→固化养护→拉拔试验→检查验收。2、施工操作要点（1）清孔。采用专用毛刷和吹风机（橡皮气囊、手推式气筒或手动、电动吹风机）配合进行。清孔时用“四吹三刷”法，即先吹清孔浮尘，然后用专用毛刷清刷孔壁，清刷时毛刷在孔内抽拉转动，如此反复吹刷，清理干净孔内粉尘。第1页共27页（2）钢筋除锈。对锚固筋端部用钢丝刷进行除锈，除锈的长度应大于锚固件的锚固长度。（3）配胶：配胶前要进行植筋准备工作的检查，保证钻孔、清孔工作已完成一个施工段，并已组织验收，做好隐蔽工程验收记录，同时拉结钢筋已准备就绪，达到植筋操作准备工作要求。配胶应用精确的计量工具，如台秤等称，量器具应干净，配制用完毕后清洗干净，按所需用量提取甲乙组分，按100：2重量比拌和均匀，并按要求在30分钟内用完，以免时间过长粘胶变质影响施工和粘胶质量。（4）注胶。根据产品说明书确定具体方法。一般液体状胶可用手持式自动压力灌浆器进行注胶操作。拉动拉杆，将配好的植筋胶拌合物吸入内囊，注胶时要注意排除钻孔内的空气，将注胶咀伸入钻好的植筋孔中约8cm左右，推动拉杆使胶料注入孔内，边推拉杆边向孔外拔灌浆器，直至灌浆器注胶咀抽出至离孔口1/3。孔深（约3cm左右）时方可停止注胶，以植入拉结筋后胶液略有被挤出为度。一次配好的植筋胶拌合物注胶完成后，应把套筒、弹簧、拉杆用丙酮清洗干净，以利再用。（5）植筋。植筋应在注胶完成后立即进行。为保证胶体饱满，注胶完成后，将加工好的拉结筋植入端醮少许胶液，缓缓旋转插入植筋孔，并调整到规定位置。操作时要边插入边沿一定方向转动多次，以使植筋胶与拉结筋和混凝土孔壁表面粘结密实。拉结筋在植筋施工前应彻底清除表面附着物、浮锈和油污。（6）固化养护。常温下保证48小时不扰动。（7）植筋48小时后即可达到强度要求，请检测单位对植筋情况进行现场抗拔抽检，抗拔力要求在钢筋的设计强度以上为植筋锚固合格。四、材料要求（1）拉结筋拉结筋要按设计要求加工，设计未注明的按构造要求制作。其规格、长度端头弯钩要符合要求。钢筋要有符合要求的材质书和复试报告，且不得有锈蚀和明显弯曲现象。如略有锈蚀，可进行除锈处理，并在其植入端表面擦拭丙酮溶液。（2）植筋胶第2页共27页植筋胶应在规定的保质期内且密封良好，具有产品质量保证书、使用说明书、等质量证明文件。植筋胶应不含氯离子及金属膨胀物。甲、乙两种组份混合后应进行充分搅拌，确保配料均匀，配料量要根据工程量计算确定，确保在说明书规定时间内将配好的拌合料用完，以免拌合料在使用前凝结，无法使用，造成浪费。（3）丙酮准备适当数量的丙酮溶液，用于清洗油污和胶体污染。五、质量要求一、钻孔质量（1）钻孔孔径符合设计要求及有关规定。（2）钻孔内应清理干净，无粉尘；植筋胶产品要求孔道干燥的要保持孔道干燥。（3）钻孔位置应符合设计（构造）要求和砌块模数。（4）钻孔深度允许偏差为+20mm，水平度允许偏差为5mm，位置允许偏差为5mm。二、拉结筋“植筋法”施工质量（1）植筋胶质量应符合要求。拉结筋无锈蚀，表面无杂质。（2）钻孔内植筋胶应饱满，固化良好，拉结筋要锚牢锚实。（...
