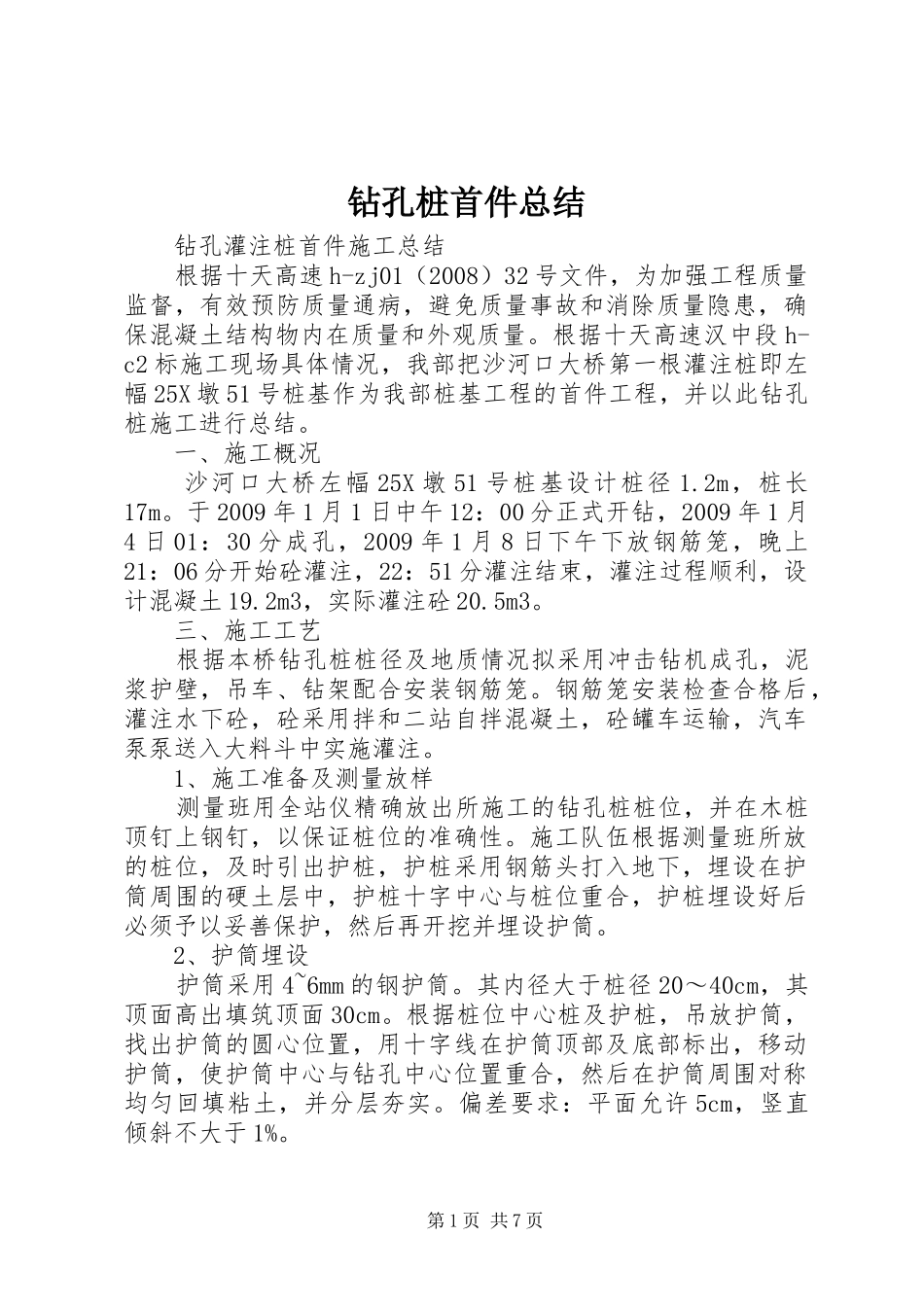

钻孔桩首件总结钻孔灌注桩首件施工总结根据十天高速h-zj01（2008）32号文件，为加强工程质量监督，有效预防质量通病，避免质量事故和消除质量隐患，确保混凝土结构物内在质量和外观质量。根据十天高速汉中段h-c2标施工现场具体情况，我部把沙河口大桥第一根灌注桩即左幅25X墩51号桩基作为我部桩基工程的首件工程，并以此钻孔桩施工进行总结。一、施工概况沙河口大桥左幅25X墩51号桩基设计桩径1.2m，桩长17m。于2009年1月1日中午12：00分正式开钻，2009年1月4日01：30分成孔，2009年1月8日下午下放钢筋笼，晚上21：06分开始砼灌注，22：51分灌注结束，灌注过程顺利，设计混凝土19.2m3，实际灌注砼20.5m3。三、施工工艺根据本桥钻孔桩桩径及地质情况拟采用冲击钻机成孔，泥浆护壁，吊车、钻架配合安装钢筋笼。钢筋笼安装检查合格后，灌注水下砼，砼采用拌和二站自拌混凝土，砼罐车运输，汽车泵泵送入大料斗中实施灌注。1、施工准备及测量放样测量班用全站仪精确放出所施工的钻孔桩桩位，并在木桩顶钉上钢钉，以保证桩位的准确性。施工队伍根据测量班所放的桩位，及时引出护桩，护桩采用钢筋头打入地下，埋设在护筒周围的硬土层中，护桩十字中心与桩位重合，护桩埋设好后必须予以妥善保护，然后再开挖并埋设护筒。2、护筒埋设护筒采用4~6mm的钢护筒。其内径大于桩径20～40cm，其顶面高出填筑顶面30cm。根据桩位中心桩及护桩，吊放护筒，找出护筒的圆心位置，用十字线在护筒顶部及底部标出，移动护筒，使护筒中心与钻孔中心位置重合，然后在护筒周围对称均匀回填粘土，并分层夯实。偏差要求：平面允许5cm，竖直倾斜不大于1%。第1页共7页3、钻机就位及钻进（1）钻孔准备在钻孔前应备足成孔用水、粘土、片石、碎石等必备材料，确保意外情况出现时，不致发生停工待料及其他事故的发生；备有处理施工故障的备用机具设备，如配套打捞、急救及不同性能的其它钻机等。（2）冲击钻孔①开钻孔口地质为人工填土，开孔前在孔内多加一些粘土，并加适量粒径不大于15cm的片石，顶部抛平，用低冲程冲砸，泥浆比重控制在1.4左右。钻进0.5～1.0m后再回填粘土，继续以低冲程冲砸，如此反复二、三次，必要时多重复几次。待冲砸至钻头顶在护筒下超过1m时，方可加至正常冲程钻进。②钻孔钻孔过程应根据地质情况，采用不同方法钻进。粘土质、粉质土采用中冲程（0.75m左右），输入较低稠度泥浆，已防止卡钻、埋钻；易塌孔的土质采用小冲程（0.5m左右），多投粘土提高泥浆的粘度与相对密度，并填加片石、碎石、卵石，使之被挤入孔壁；卵石夹土、砾石夹土、松散的砂或碎石层采用中冲程，必须加大泥浆稠度，添加小片石反复冲击，使孔壁被挤实。如冲至基岩和较硬密实的卵石层时，宜用高冲程（1m左右），但应注意如果基岩面倾斜过大，或高低不平，应回填坚硬片石，低锤快打，造成一个平台后，方可采用正常冲程钻进。③抽碴，冲孔至护筒下4～5m时，用抽碴筒抽碴，每钻进0.5～1.0m抽碴一次，抽至钻碴明显减少无粗颗粒为止，抽碴时应及时补充水和粘土，使泥浆比重符合要求，冲孔时每隔3～4h就应将钻头或抽碴筒在孔内上下提放几次，把下面的泥浆拉上来，以用于护壁。④检孔：为保证孔形正直，钻进中应经常用探孔器检孔。检孔器用钢筋制成，直径与设计空径相同，长度为5m。⑤终孔检查当孔底已达到设计标高时停止冲击，把钻头提到孔外，进行成孔检查（孔径、孔深、倾斜率等检查），符合施工规范要第2页共7页求后方可进行清孔，在终孔与清孔的间隙时间应保持孔内水头高度。在钻进过程中，如有泥浆损耗、漏失，应及时补充，并按时检查泥浆的性能指标。遇土层变化时，要增加检查次数，并适当调整泥浆指标。每钻进2米或土层变化处，在泥浆槽中捞取钻渣样品，判断土层，记入钻孔记录表并与地质柱状图进行核对。（3）清孔钻孔达到设计标高并经监理工程师终孔检查后，即可实施清孔。清孔标准：其沉碴厚度不大于30cm（设计为摩擦桩）。清孔采用抽碴法和换浆法两种清孔方法：用抽碴筒清孔，掏到用手摸泥浆无2～3mm大的颗粒且，然后再采用泥浆泵下入孔底进行换浆，直至泥浆相对密度1.03～1.10，粘度：17～22pa.s;含沙率：＜2%。清孔...
