结构概念与体系设计VIP免费

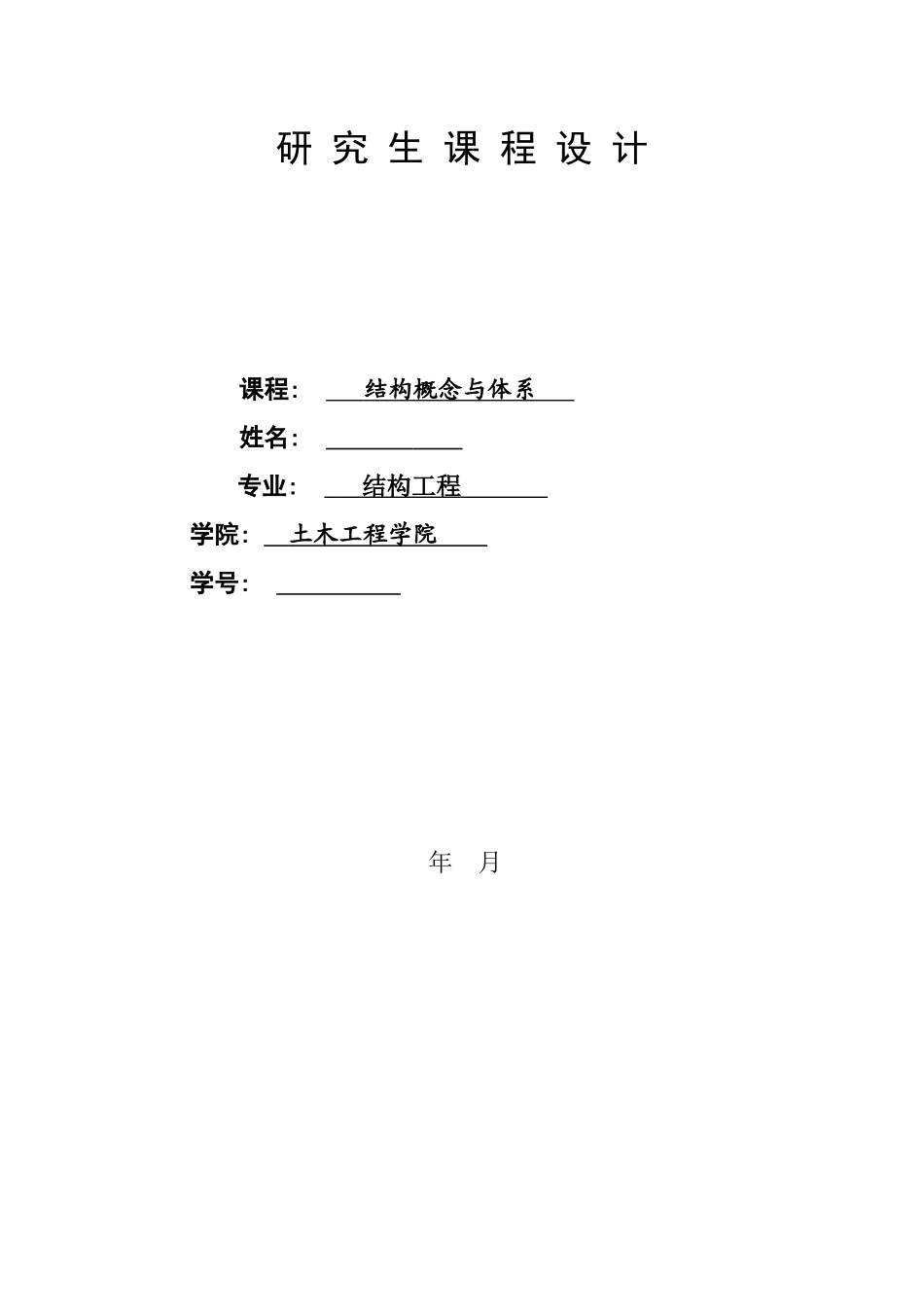

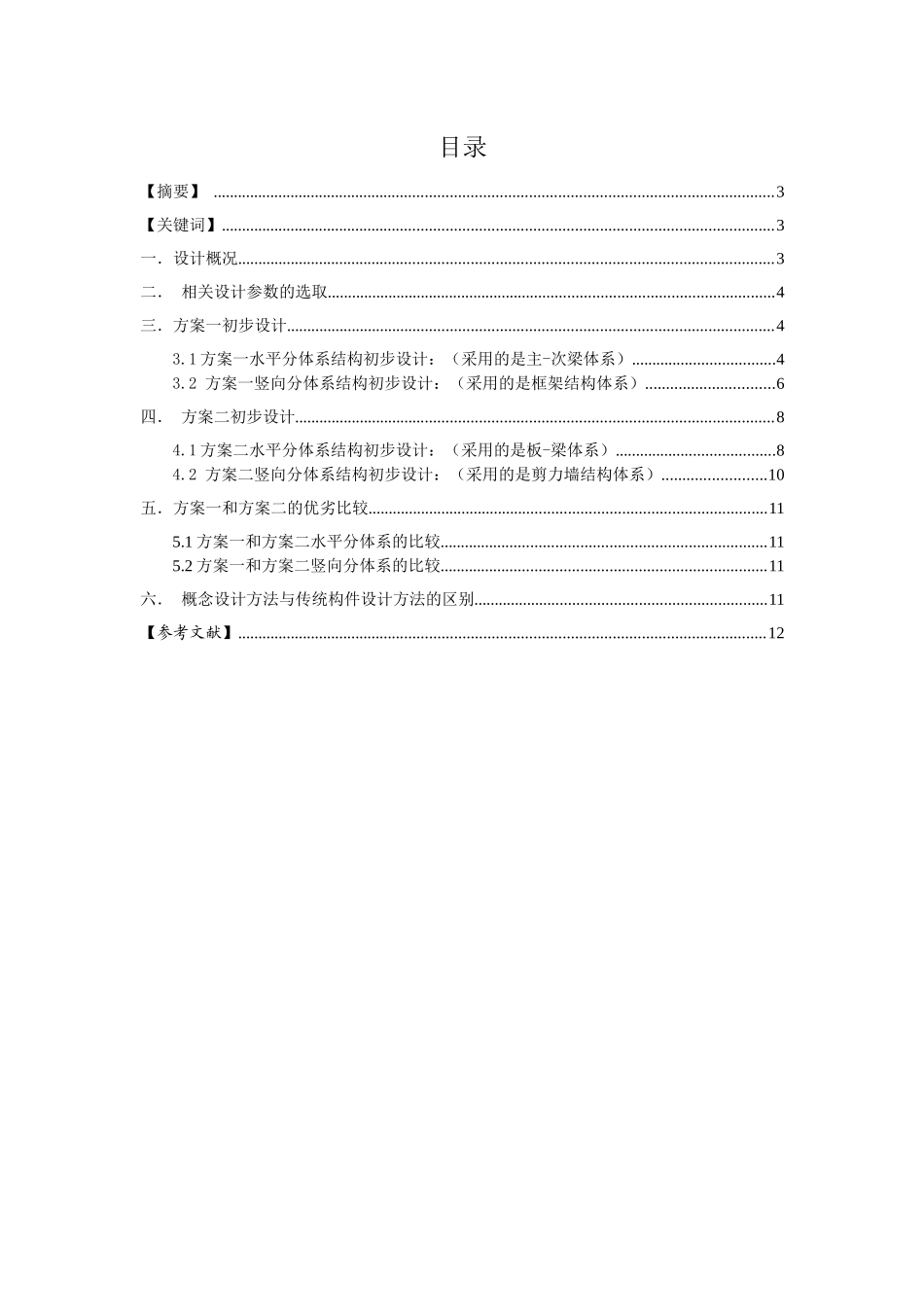

研究生课程设计课程:结构概念与体系姓名:专业:结构工程学院:土木工程学院学号:年月目录【摘要】........................................................................................................................................3【关键词】......................................................................................................................................3一．设计概况..................................................................................................................................3二．相关设计参数的选取.............................................................................................................4三．方案一初步设计......................................................................................................................43.1方案一水平分体系结构初步设计：（采用的是主-次梁体系）...................................43.2方案一竖向分体系结构初步设计：（采用的是框架结构体系）...............................6四．方案二初步设计....................................................................................................................84.1方案二水平分体系结构初步设计：（采用的是板-梁体系）.......................................84.2方案二竖向分体系结构初步设计：（采用的是剪力墙结构体系）.........................10五．方案一和方案二的优劣比较.................................................................................................115.1方案一和方案二水平分体系的比较...............................................................................115.2方案一和方案二竖向分体系的比较...............................................................................11六．概念设计方法与传统构件设计方法的区别.......................................................................11【参考文献】................................................................................................................................12【摘要】本工程为深圳市某12层办公楼，标准层层高3.6m，建筑总高度为43.2m。办公楼结构方案初步设计分为两个方案：方案一是水平分体系采用主-次梁结构体系，竖向分体系采用框架结构体系；方案二是水平分体系采用板-梁结构体系，竖向分体系采用剪力墙结构体系。【关键词】主-次梁结构体系框架结构体系板-梁结构体系剪力墙结构体系一．设计概况本设计为深圳市某12层办公楼，标准层层高3.6m，建筑总高度为43.2m。其建筑方案见图1.1；办公楼结构方案初步设计分为两个方案：方案一是水平分体系采用主-次梁结构体系竖向分体系采用框架结构体系；方案二是水平分体系采用板-梁结构体系，竖向分体系采用剪力墙结构体系。图1.1办公楼建筑方案二．相关设计参数的选取混凝土梁、板均采用强度为C30的混凝土，柱和墙采用强度为C40的混凝土。板钢筋采用HPB300级钢筋，其应力允许值是梁柱钢筋采用HRB400级钢筋，其应力允许值是根据《建筑结构荷载规范》GB50009-2001混凝土自重取为25kN/m³，楼面活荷载取2.0kN/㎡；基本风压取0.75kN/㎡。三．方案一初步设计3.1方案一水平分体系结构初步设计：（采用的是主-次梁体系）计算简图见图3.1主次梁体系计算简图图3.1主次梁体系计算简图①双向钢筋混凝土板、主次梁截面的初步设计。不妨取跨高比为36，则板厚为不妨取主梁的跨高比为12，则主梁高为，梁宽取梁高的1/2，即b=300mm不妨取次梁的跨高比为15，则次梁高为，梁宽取b=200mm②双向钢筋混凝土板的设计跨度L=3.6m混凝土板自重0.01x25=2.5kN/㎡活荷载（未折减）2.0kN/㎡隔墙、吊顶等0.96kN/㎡-------------------------------------------------------------每米板宽的总荷载5.46kN/m设则不妨可假设板设计可按来控制。并设板跨中的2/3的宽度承担绝大部分的板弯矩（即3.6x2/3=...
