陕西厂房网架结构施工组织设计鲁班奖

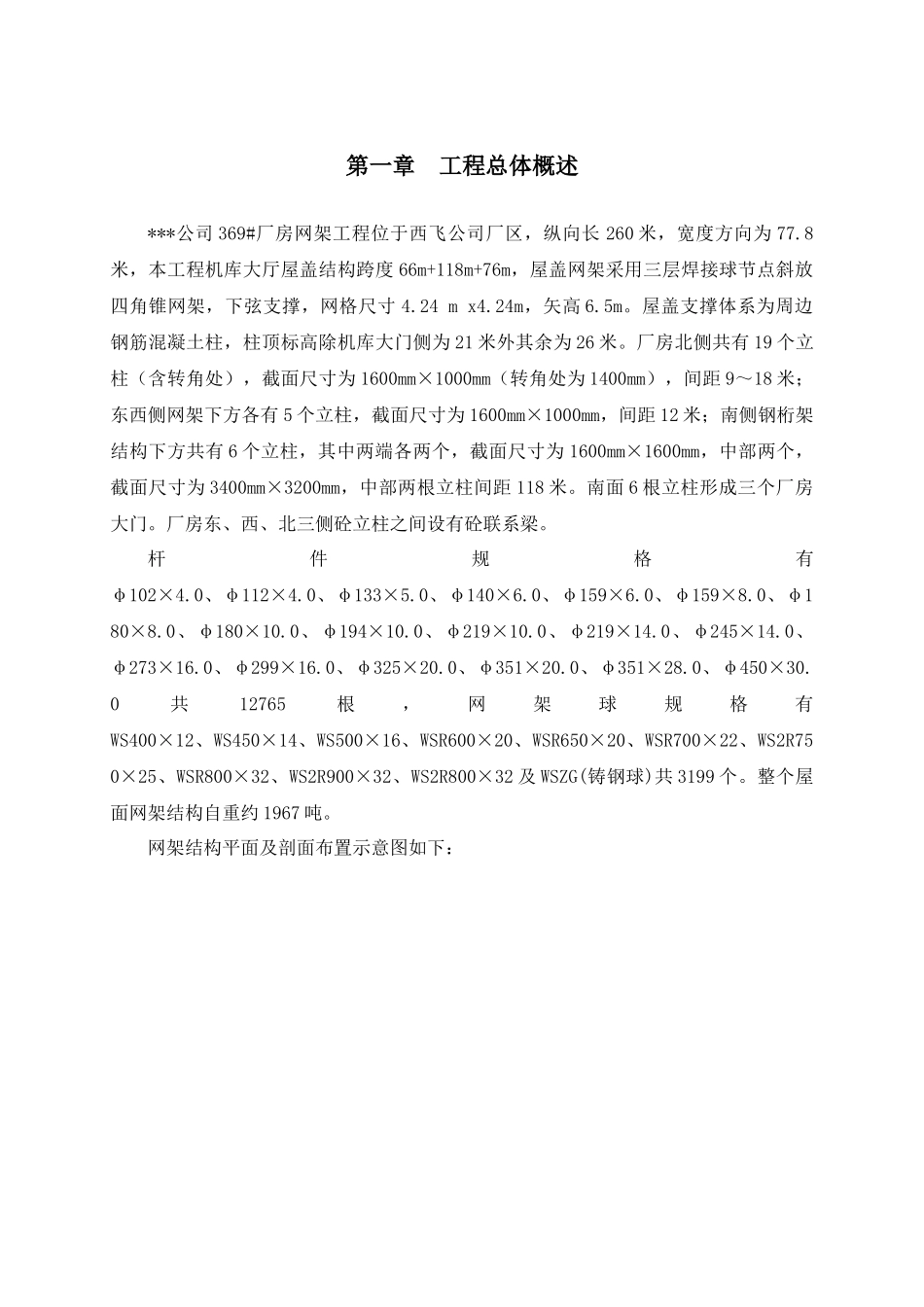

第一章 工程总体概述***公司 369#厂房网架工程位于西飞公司厂区，纵向长 260 米，宽度方向为 77.8米，本工程机库大厅屋盖结构跨度 66m+118m+76m，屋盖网架采用三层焊接球节点斜放四角锥网架，下弦支撑，网格尺寸 4.24 m x4.24m，矢高 6.5m。屋盖支撑体系为周边钢筋混凝土柱，柱顶标高除机库大门侧为 21 米外其余为 26 米。厂房北侧共有 19 个立柱（含转角处），截面尺寸为 1600mm×1000mm（转角处为 1400mm），间距 9～18 米；东西侧网架下方各有 5 个立柱，截面尺寸为 1600mm×1000mm，间距 12 米；南侧钢桁架结构下方共有 6 个立柱，其中两端各两个，截面尺寸为 1600mm×1600mm，中部两个，截面尺寸为 3400mm×3200mm，中部两根立柱间距 118 米。南面 6 根立柱形成三个厂房大门。厂房东、西、北三侧砼立柱之间设有砼联系梁。杆件规格有φ102×4.0、φ112×4.0、φ133×5.0、φ140×6.0、φ159×6.0、φ159×8.0、φ180×8.0、φ180×10.0、φ194×10.0、φ219×10.0、φ219×14.0、φ245×14.0、φ273×16.0、φ299×16.0、φ325×20.0、φ351×20.0、φ351×28.0、φ450×30.0共12765根，网架球规格有WS400×12、WS450×14、WS500×16、WSR600×20、WSR650×20、WSR700×22、WS2R750×25、WSR800×32、WS2R900×32、WS2R800×32 及 WSZG(铸钢球)共 3199 个。整个屋面网架结构自重约 1967 吨。网架结构平面及剖面布置示意图如下：网架平面布置示意图网架剖面布置示意图第一节 施工重点、难点及解决方案本工程的加工、组装、运输、施工等方面中具有如下重点及难点：序号工程的重点、难点分析相应的解决对策1材料采购：本工程有大量 Q345B材料，达 2000 吨，如何在短时间内保障材料的供应是本工程的重点之一。提前和生产厂家签订合作意向书，组织专人落实生产单位，保证材料供应的顺利进行。2加工：构件较多，精度要求高，如何保证工厂的加工的精度，使其达到设计要求，是本工程的难点之一。利用先进的生产加工设备，量身定做专用胎架和模台，保质保量的完成工厂加工组装和现场的组装任务。3焊接量大。机库屋盖结构为焊接球网架，焊接球与网架杆件焊接工作量大，安装难度大。挑选大量有经验的优秀焊工，进场前进行焊工培训，都具备上岗证。4网架安装面积较大，达 20000 平方米，机库屋面为三层网架，跨度大，高度高。如何保证安装进度和施工质量是关键。根据我公司多年安装大跨度大面积网架的经验，...
