综合仓库AB施工方案VIP免费

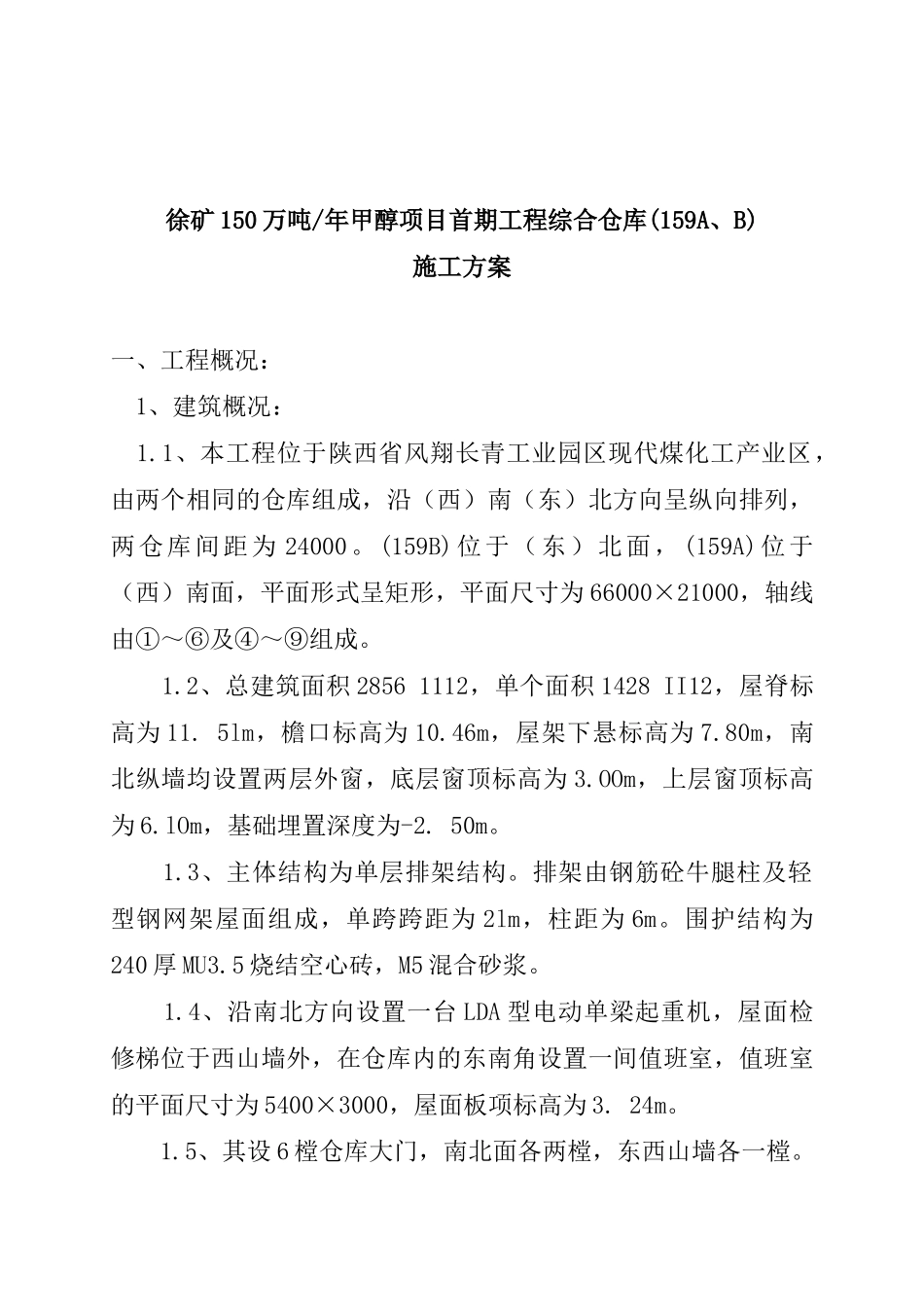

徐矿150万吨/年甲醇项目首期工程综合仓库（159A/B）施工组织设计结构及层钢筋砼排架结构（单层）建筑面积1428X2编制批准会签（监理单位）会签（建设单位）江苏九鼎环建设科技集团有限公司2011年6月目录一工程概况…………………………………………1二编制依据…………………………………………3三项目经理部组成…………………………………4四施工部署及施工平面布置图……………………15五施工方案…………………………………………15六施工准备…………………………………………l7七施工进度计划及措施……………………………l8八主要分部分项工程施工方法……………………20（一）基础工程……………………………………20A、模板工程…………………………………………20B、钢筋工程…………………………………………24C、砼工程……………………………………………29D、回填土……………………………………………31（二）主体结构工程………………………………32（三）装饰装修工程………………………………48（四）测量放线……………………………………54（五）脚手架工程…………………………………57九质量安全保证措施………………………………60十文明施工措施……………………………………90十一环境保护管理措施……………………………98十二季节性施工措施…………………………………101十三附图徐矿150万吨/年甲醇项目首期工程综合仓库(159A、B)施工方案一、工程概况：1、建筑概况：1.1、本工程位于陕西省风翔长青工业园区现代煤化工产业区，由两个相同的仓库组成，沿（西）南（东）北方向呈纵向排列，两仓库间距为24000。(159B)位于（东）北面，(159A)位于（西）南面，平面形式呈矩形，平面尺寸为66000×21000，轴线由①～⑥及④～⑨组成。1.2、总建筑面积28561112，单个面积1428II12，屋脊标高为11.5lm，檐口标高为10.46m，屋架下悬标高为7.80m，南北纵墙均设置两层外窗，底层窗顶标高为3.OOm，上层窗顶标高为6.lOm，基础埋置深度为-2.50m。1.3、主体结构为单层排架结构。排架由钢筋砼牛腿柱及轻型钢网架屋面组成，单跨跨距为2lm，柱距为6m。围护结构为240厚MU3.5烧结空心砖，M5混合砂浆。1.4、沿南北方向设置一台LDA型电动单梁起重机，屋面检修梯位于西山墙外，在仓库内的东南角设置一间值班室，值班室的平面尺寸为5400×3000，屋面板项标高为3.24m。1.5、其设6樘仓库大门，南北面各两樘，东西山墙各一樘。1.6、仓库储存类别为丙类（可燃固体），抗震烈度为70，建筑设计使用年限为50年，耐火等级为二级。1.7、屋面为彩钢夹芯板，外板为0.6厚天蓝色镀锌压型钢板，内板为0.6厚乳白色镀锌压型钢板，坡度为10:1，中间夹心部分为80厚岩棉。屋面排水为有组织排水系统，排水管为由1IOUPVC管。1.8、装饰装修概况：1.8.1、外墙装饰为外墙涂料，颜色大面积是浅蓝灰色，局部为乳白色及天蓝色。勒脚为12厚1:3水泥砂浆打底，8厚1：2.5水泥砂浆面层，散水为灰土垫层，水泥砂浆面层，坡道为120厚C20砼。1.8.2、室内地面：①、值班室：300×300灰白色防滑地砖地面（有防水），防水层为聚氨酯涂料；②、仓库：耐磨钢屑水泥地面；1.8.3、内墙面全部为混合砂浆粉刷，白色乳胶漆涂料；1.8.4、值班室顶棚为白色乳胶漆；1.8.5、门窗：东西山墙为平开夹心彩钢大门，南北纵墙为卷帘门，值班室分别在仓库及室外各设一道乙级防火门及平开复合节能门，上层窗为塑钢固定组合窗，下层窗为单框双玻塑钢推拉窗及塑钢推拉窗。1.8.6、钢门油漆为浅蓝灰色醇酸磁漆。2、结构概况：2.1、本工程建筑结构安全等级为二级，建筑抗震设防类别为重点设防类，抗震设防烈度为70，结构抗震等级为独立二级，地基基础设计等级为丙级，结构设计使用年限为50年。2.2、砼强度等级均为C30。2.3、钢筋保护层厚度为：基础：40;楼板为15，梁、柱为25；2.4、钢筋接头形式；①16以上的竖向钢筋采用电渣压力焊，①16以上水平钢筋才用对焊。2.5、基础结构型式：2.5.1、仓库基础结构为独立柱基础，基础埋置深度-2.5m，独立柱基础由Z-I、2-2、2-3组成，Z-1为纵墙中间柱，大脚尺寸为1800×2400x600，J-2为角柱，2200×2600×600，...
