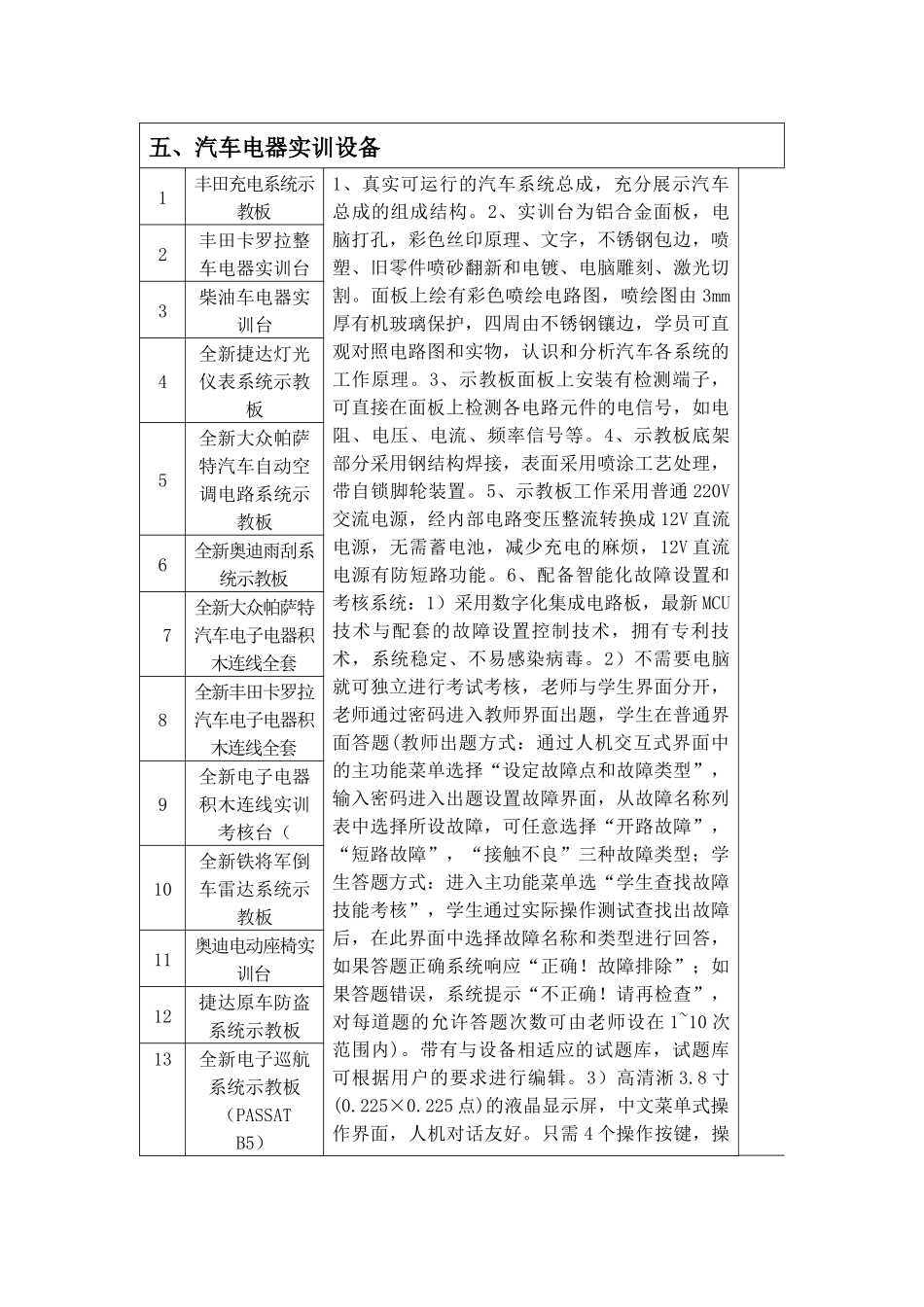

五、汽车电器实训设备1丰田充电系统示教板1、真实可运行的汽车系统总成，充分展示汽车总成的组成结构。2、实训台为铝合金面板，电脑打孔，彩色丝印原理、文字，不锈钢包边，喷塑、旧零件喷砂翻新和电镀、电脑雕刻、激光切割。面板上绘有彩色喷绘电路图，喷绘图由3mm厚有机玻璃保护，四周由不锈钢镶边，学员可直观对照电路图和实物，认识和分析汽车各系统的工作原理。3、示教板面板上安装有检测端子，可直接在面板上检测各电路元件的电信号，如电阻、电压、电流、频率信号等。4、示教板底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。5、示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。6、配备智能化故障设置和考核系统：1）采用数字化集成电路板，最新MCU技术与配套的故障设置控制技术，拥有专利技术，系统稳定、不易感染病毒。2）不需要电脑就可独立进行考试考核，老师与学生界面分开，老师通过密码进入教师界面出题，学生在普通界面答题(教师出题方式：通过人机交互式界面中的主功能菜单选择“设定故障点和故障类型”，输入密码进入出题设置故障界面，从故障名称列表中选择所设故障，可任意选择“开路故障”，“短路故障”，“接触不良”三种故障类型；学生答题方式：进入主功能菜单选“学生查找故障技能考核”，学生通过实际操作测试查找出故障后，在此界面中选择故障名称和类型进行回答，如果答题正确系统响应“正确！故障排除”；如果答题错误，系统提示“不正确！请再检查”，对每道题的允许答题次数可由老师设在1~10次范围内)。带有与设备相适应的试题库，试题库可根据用户的要求进行编辑。3）高清淅3.8寸(0.225×0.225点)的液晶显示屏，中文菜单式操作界面，人机对话友好。只需4个操作按键，操2丰田卡罗拉整车电器实训台3柴油车电器实训台4全新捷达灯光仪表系统示教板5全新大众帕萨特汽车自动空调电路系统示教板6全新奥迪雨刮系统示教板7全新大众帕萨特汽车电子电器积木连线全套8全新丰田卡罗拉汽车电子电器积木连线全套9全新电子电器积木连线实训考核台（10全新铁将军倒车雷达系统示教板11奥迪电动座椅实训台12捷达原车防盗系统示教板13全新电子巡航系统示教板（PASSATB5）作简单快捷。4）可自由设定任意一处电路的线路断路、对地短路、接触不良等故障现象，能够设置与控制模块脚有关的各种常见故障，可根据设备使用要求调整故障设置点的数量和类型。5）安装有RJ45网络接口，备有RS-232串行口，可用网线与其它设备的故障设置装置组成一个网络，通过主控计算机控制每一台设备的故障14七成新起动系统示教板15全新汽车电器综合实训台（桑塔纳2000）16全新CAN线帕萨特1.8T数据传输网络系统示教板17CAN线汽车多路传输系统教学软件(CAN-BUS)1产品说明：软件采用三维多媒体技术和现代计算机仿真技术，详细表达该系统的结构原理、案例演示和故障诊断和考核的教学功能。2、结构原理：提供CAN总线、LIN总线和MOST总线的结构原理介绍。主要包含CAN总线基本原理、高速CAN总线结构原理、高速CAN总线通讯原理、低速CAN总线结构原理、低速CAN总线通讯原理、LIN总线结构及通讯原理和MOST总线结构及通讯原理。3、案例演示：提供CAN总线案例演示包含帕萨特驱动系统总线原理演示、POLO舒适系统总线原理演示、奔驰W220总线原理演示、宝马745IL总线原理演示和奥迪A8CAN总线系统演示。4、故障诊断：故障设置及排除，提供帕萨特CANBUS总线方面故障设置，可手动或随机进行故障设置。根据故障检测结果判断系统故障部件，更换故障部件后，系统的故障即排除；仿真仪表，可模拟VAG5051故障诊断仪、万用表、FLUKE98，检测相关数据及故障码等。5、考核系统：模拟故障诊断考核以及理论知识考核。6、考核管理：考生管理、自定义考题、成绩管理等。7、软件采用C/S结构，网络只传输系统数据，确保客户端软件运行时良好性能，不会因为网络流量而影响软件运行时性能。8、汽车教学仿真软件需要现场演示，以证明软件完全满足以上的技术参数。（参考机型：JG-AC14）18汽车电子电工单元磁吸连线套件1、汽车电子积...
